Introducción rápida

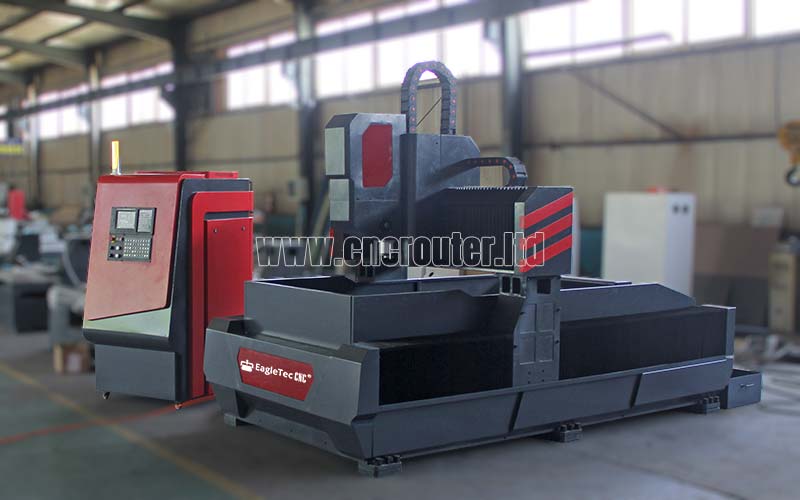

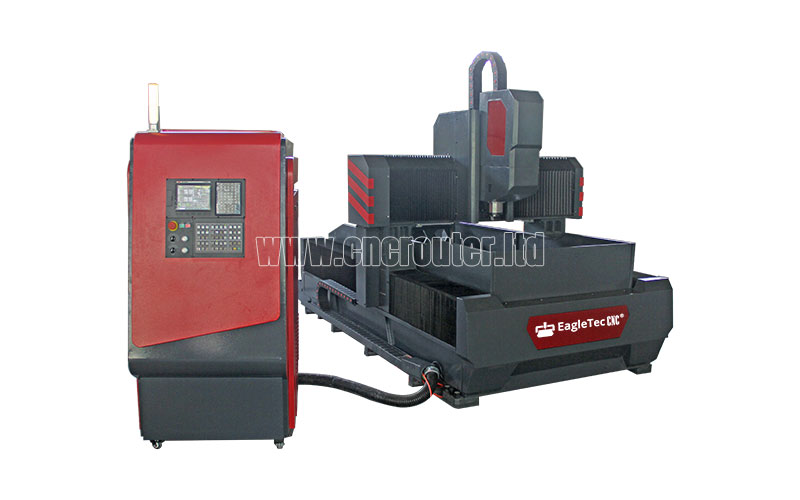

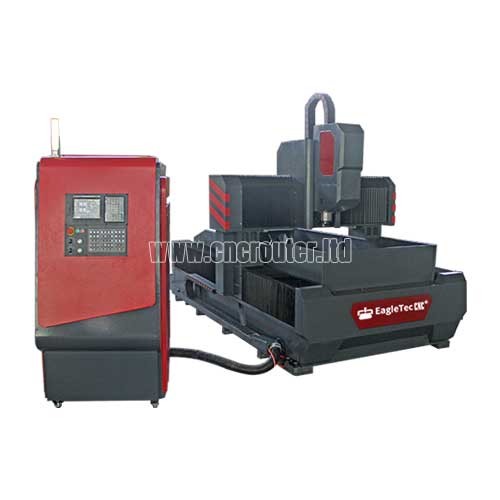

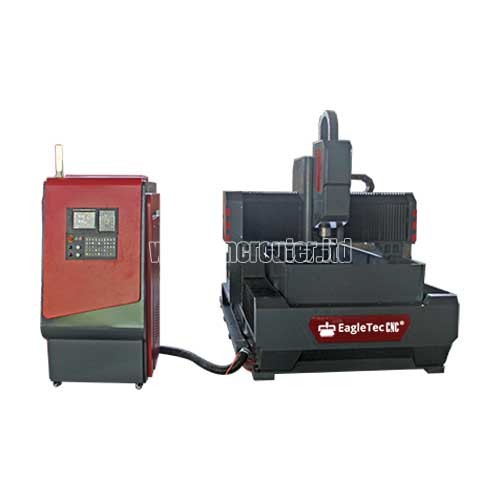

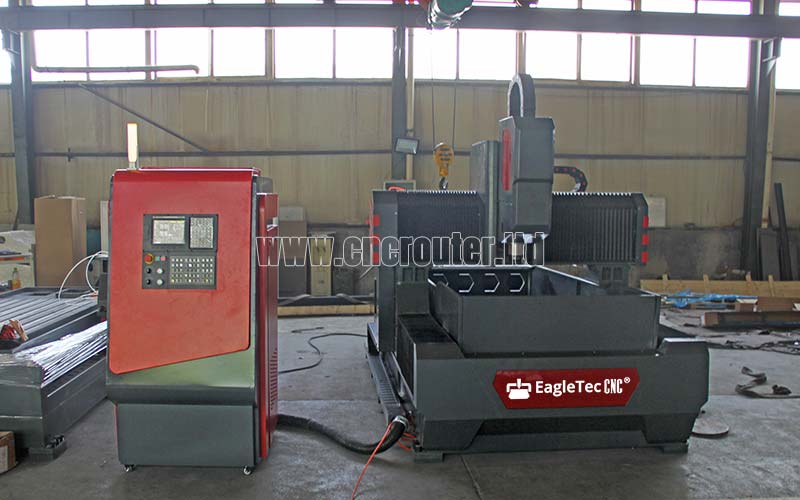

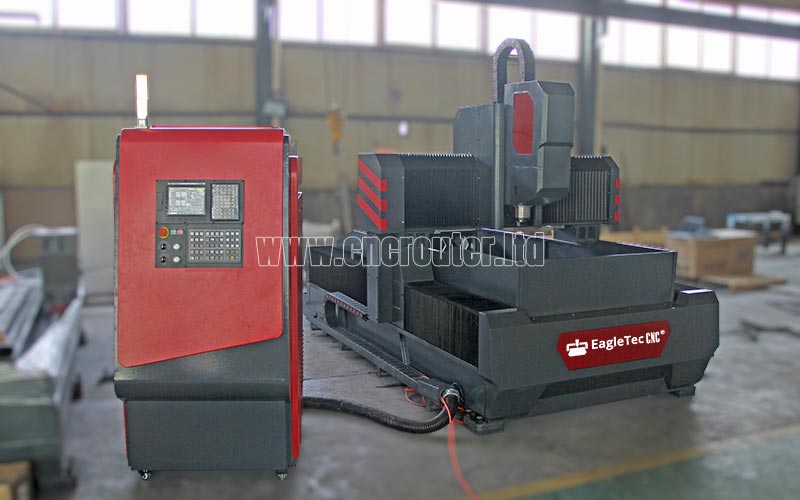

EGT-2010D es una buena máquina herramienta para realizar operaciones de taladrado y roscado CNC en placas de acero, piezas estructurales y otras piezas metálicas. Desde la perspectiva de la carga de trabajo, es una máquina taladradora y roscadora CNC de carga ligera. Pero eso no quiere decir que no sea lo suficientemente buena. Si sus aplicaciones son solo taladrado y roscado, definitivamente es capaz de manejar estas tareas de producción y le ofrece alta precisión y un buen acabado. Porque la máquina está diseñada para cumplir con este tipo de requisitos de producción. Máquina taladradora de placas CNC de alta calidad a la venta con excelente servicio al cliente ahora.

Demostración de funcionamiento de la máquina CNC de roscado y perforación

El video tiene cuatro capítulos como se detalla a continuación:

0:00 Título

0:12 Taladrado CNC en acción

1:08 Roscado CNC en acción

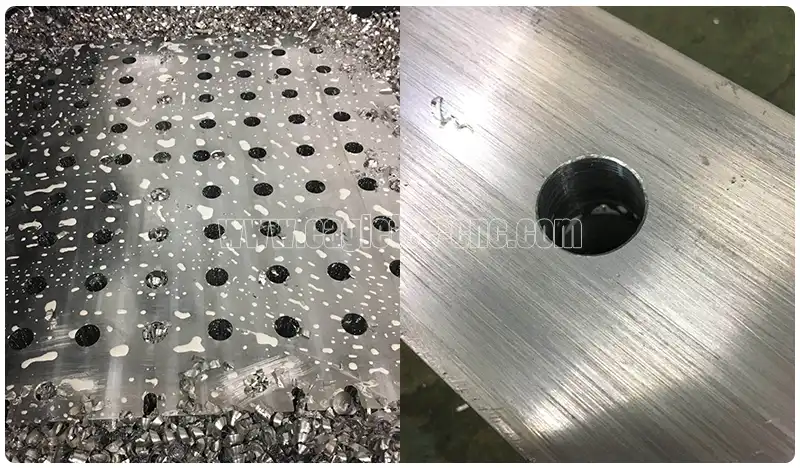

1:20 Taladrado de agujeros en una placa

Características del centro de mecanizado CNC de taladrado y roscado

• Las operaciones de taladrado y roscado requieren una gran rigidez de la máquina; por lo tanto, la viga, el conjunto de columnas y la caja del husillo están hechos de hierro fundido HT250. No se adopta ninguna estructura soldada.

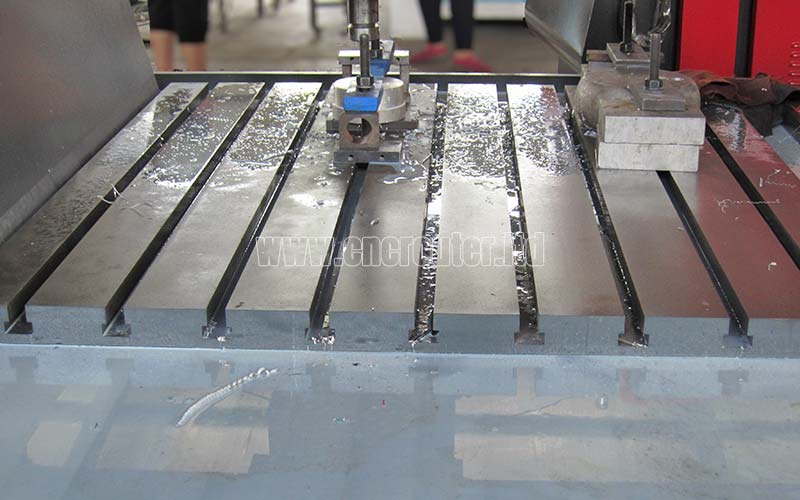

• La cama de hierro fundido con algunas ranuras en T finamente fresadas garantiza una buena estabilidad y una fácil sujeción.

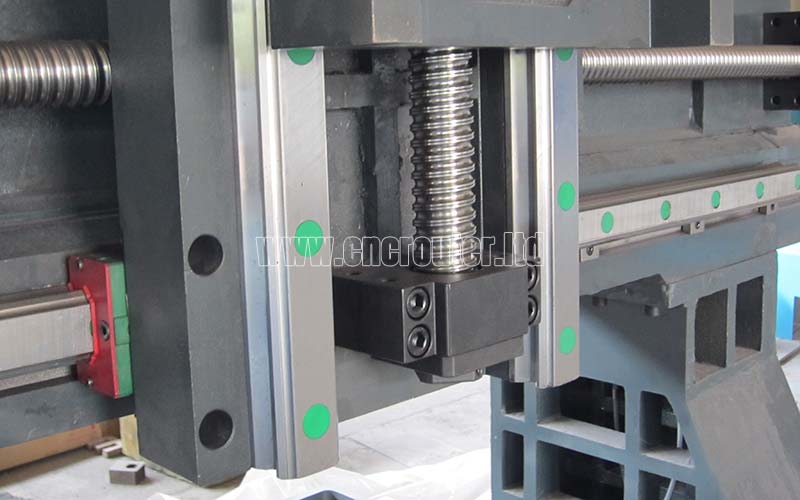

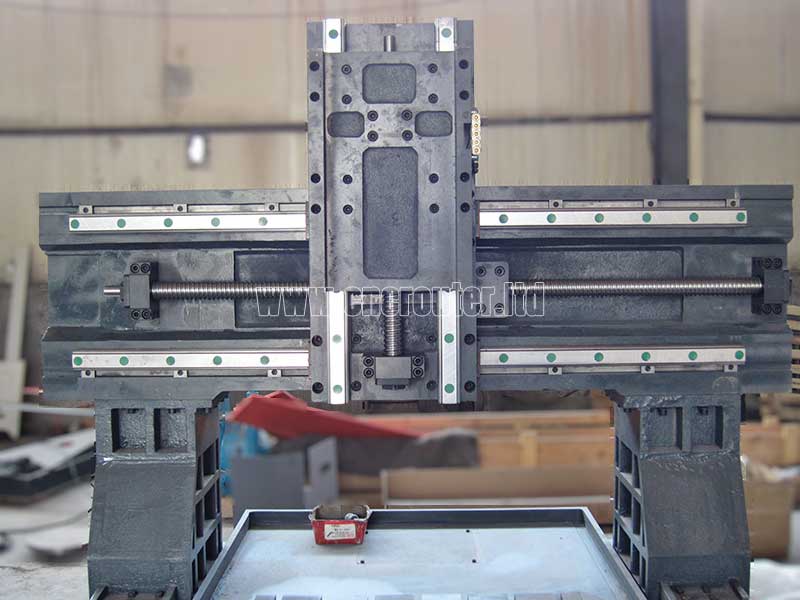

• Todos los ejes de movimiento (XYZ) están equipados con guías lineales originales HIWIN de 45 mm de ancho. Los cojinetes lineales correspondientes son todos de tipo brida, que es anterior al tipo común en cuanto a capacidad de carga.

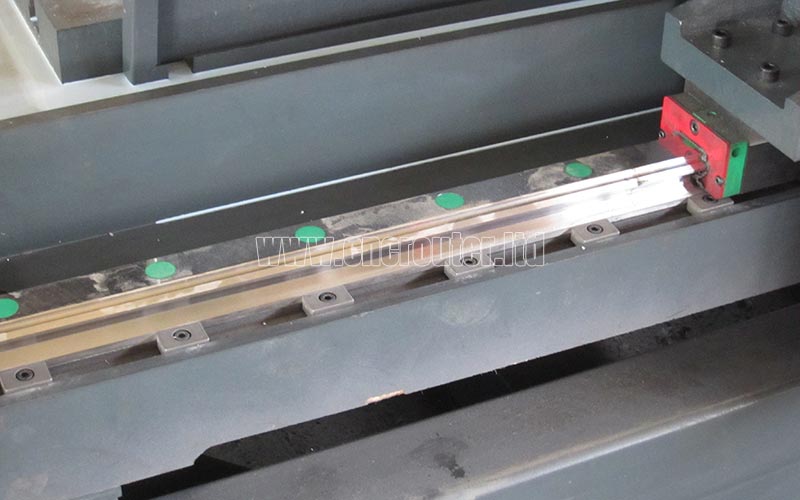

• Los raíles guía lineales están montados con numerosos bloques de presión pequeños que ayudan mucho a mantener los raíles en su lugar. Además, distribuyen uniformemente las fuerzas en las superficies de contacto de los raíles guía, evitando así que los raíles guía se deformen o se dañen.

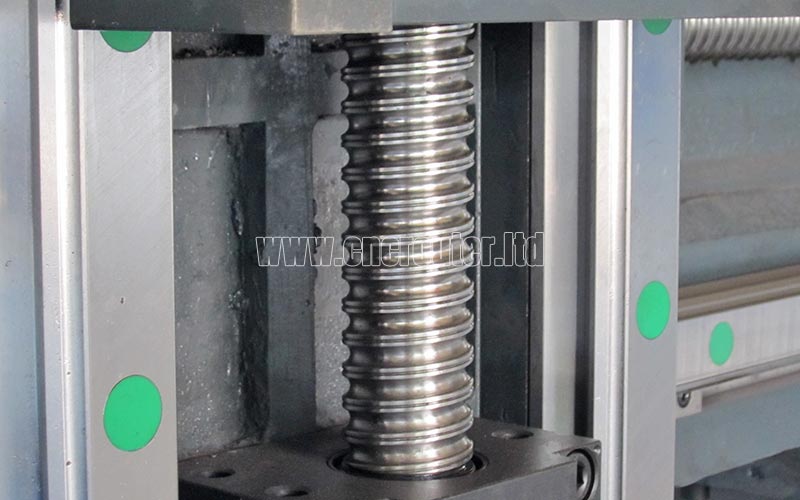

• El mecanismo de transmisión de XYZ está formado por husillos de bolas de TBI, de 40 mm de diámetro y 10 mm de paso.

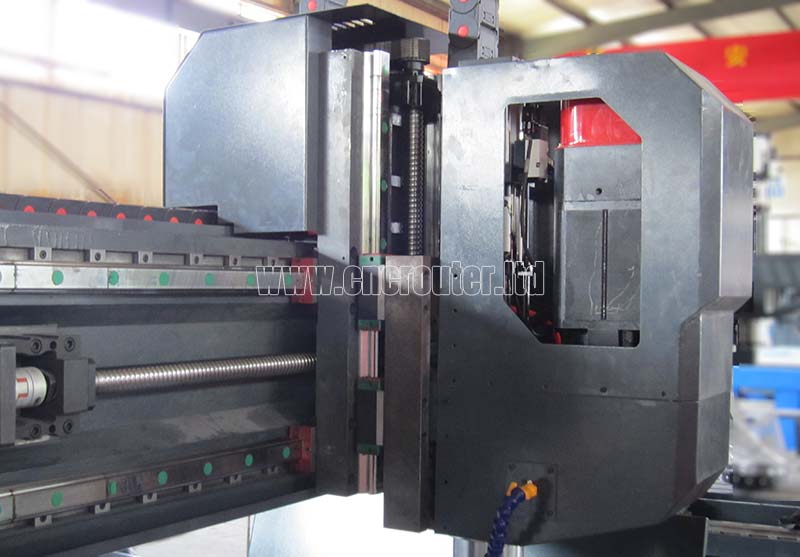

• El cabezal de perforación mecánica es una estructura de ariete típica de las máquinas herramienta. El conjunto consta de una caja de husillo, un husillo mecánico, un motor de husillo servo de CA y una cubierta del cabezal.

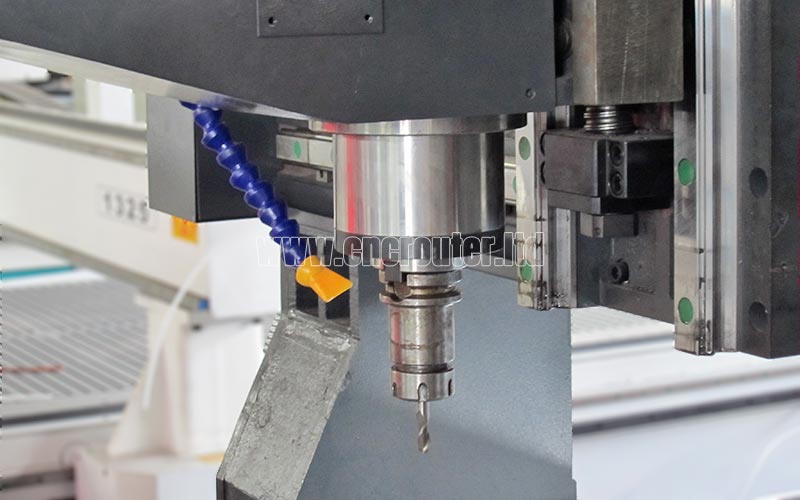

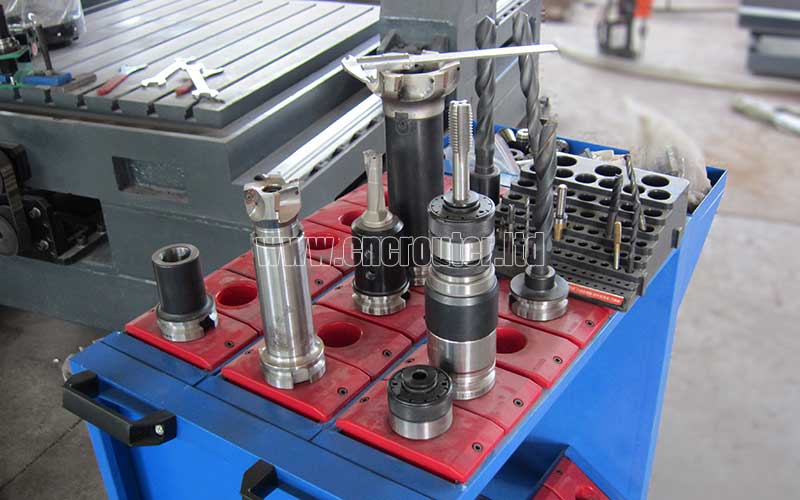

• El cono de herramienta BT40 equipado se puede montar con diversas herramientas para satisfacer diferentes necesidades de perforación o roscado.

• Las herramientas más utilizadas incluyen la broca en U con salida de agua central, la herramienta de roscado, la herramienta de fresado frontal y la broca espiral.

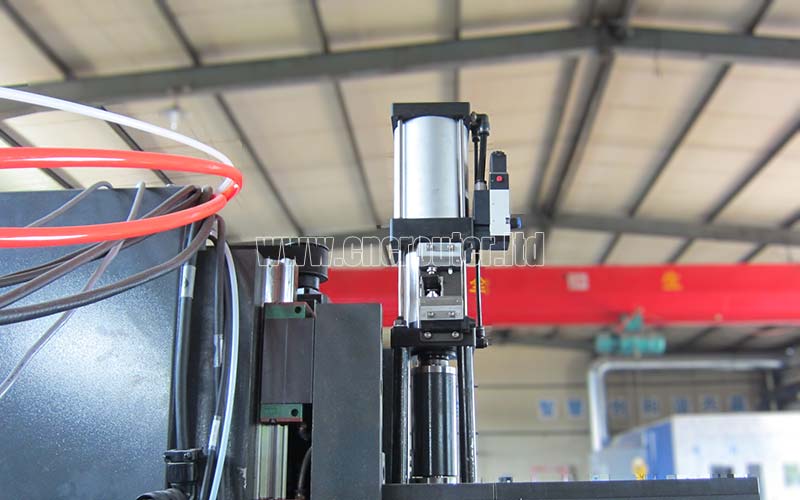

• El cilindro perforador neumático es un producto de una marca famosa de Taiwán: AirTac. Su función es cambiar la herramienta rápidamente.

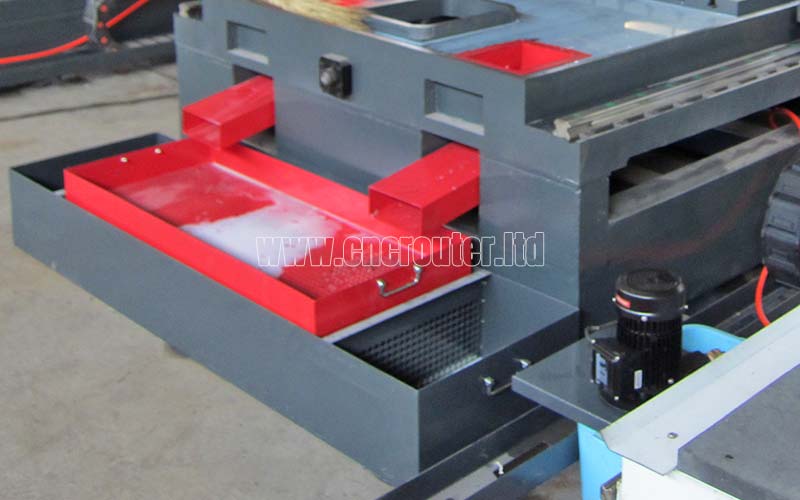

• En la parte trasera de la máquina se encuentra un dispositivo de filtrado y reciclado del líquido refrigerante. El refrigerante fluye por aquí desde la plataforma de trabajo y, después de filtrarse, circula de nuevo hacia el lado del cabezal de la máquina.

Aplicación de la máquina perforadora de placas CNC de China

Campo de aplicación

Tiene una amplia gama de aplicaciones y es buena para operaciones de mecanizado de perforación de orificios, roscado, biselado y fresado frontal en placas, bridas, placas de tubos en campos como la industria petroquímica, calderas, recipientes a presión y energía eólica; también es buena para perforar placas de conexión y placas de anclaje en industrias de estructuras de acero, torres de hierro, puentes y mecanizado.

Materiales aplicables de la máquina roscadora CNC

Cualquier placa de aleación, como acero dulce y acero inoxidable, y metales como cobre y aluminio.

Configuraciones opcionales disponibles para la máquina perforadora automática de placas de acero CNC

Seleccione las siguientes configuraciones opcionales según sus requisitos de producción reales:

Máquina de extracción de viruta

El sistema de extracción de viruta recoge las virutas y las transfiere al camión de recogida. Facilita la recogida de virutas y nos ahorra el trabajo manual.

Cambiador automático de herramientas

La opción de cambio automático de herramientas puede aportar los dos siguientes beneficios a los usuarios.

• La opción realiza la operación de cambio de herramienta automáticamente bajo el control del archivo de trayectoria de la herramienta; por lo que minimiza el tiempo de inactividad y conduce al aumento de la productividad.

• Como no hay parada de la máquina entre el proceso de mecanizado de múltiples herramientas, cada herramienta se basa en el mismo punto de origen; esto nos ofrece alta precisión y salida coincidente.

Cabezal angular

El cabezal angular ofrece a las máquinas de perforación más posibilidades de mecanizado. Sin esta unidad, la máquina solo puede procesar una superficie de un objeto, es decir, el lado superior. Pero si la máquina tiene un cabezal angular, permite perforar o roscar en cualquiera de los cinco lados de una pieza, es decir, las otras cinco caras excepto la cara inferior.

¿Qué beneficios o mejoras se pueden lograr con la máquina de taladrado y roscado CNC?

Aumenta la eficiencia y precisión en el mecanizado de piezas metálicas de taladrado de agujeros, roscado y biselado. La tecnología CNC aporta un posicionamiento y movimiento precisos, lo que nos ofrece trabajos de alta precisión. Cuenta con salida de agua central, es capaz de realizar procesos de taladrado a alta velocidad con herramientas de taladro en U, lo que genera una alta productividad. En una palabra, lleva la fabricación de piezas metálicas al siguiente nivel.

Detalles breves de la máquina de taladrado y roscado CNC

• Tamaño MÁXIMO de la pieza de trabajo: 2000 mm x 1000 mm

• Grosor MÁXIMO: 220 mm

• Conicidad de la herramienta: BT40

• Capacidad de taladrado de orificios: Ø3-Ø37

• Capacidad de roscado: M3-M18

• Velocidad del husillo: 30~3000 RPM

• Potencia del husillo: 5,5 KW

• Velocidad de avance: 0~9000 mm/min

• Panel de control: KND

• Superficie ocupada: 3120*2560*2200 mm

Servicio de atención al cliente proporcionado junto con la máquina perforadora CNC EagleTec para placas

• Se proporcionará a los usuarios el conjunto de manuales y tutoriales de funcionamiento más completo y claro de la industria, escritos en un inglés preciso. Esta información se almacena en una unidad USB y se coloca en la caja de herramientas. El conjunto de manuales incluye una versión de texto y videos con instrucciones paso a paso. Si los siguen, la mayoría de los usuarios pueden manejar el funcionamiento de la máquina perforadora CNC para placas de estructura de acero.

• Como opción, podemos enviar a nuestro técnico para que realice una capacitación en el lugar si desea afrontar el gasto de esta. Esta opción también es la preferida por algunos usuarios porque es eficiente y le permite poner la máquina en producción lo más rápido posible.

Lista de embalaje del centro de mecanizado CNC de taladrado y roscado

• Taladradora CNC de agujeros para placas x1

• Caja de herramientas x1

• Unidad USB con tutoriales y guía completos (versiones en video y texto) x1

• Catálogo CNC de EagleTec x1

• Juego de accesorios y herramientas gratis x1

Parámetros técnicos de la máquina taladradora de placas CNC
