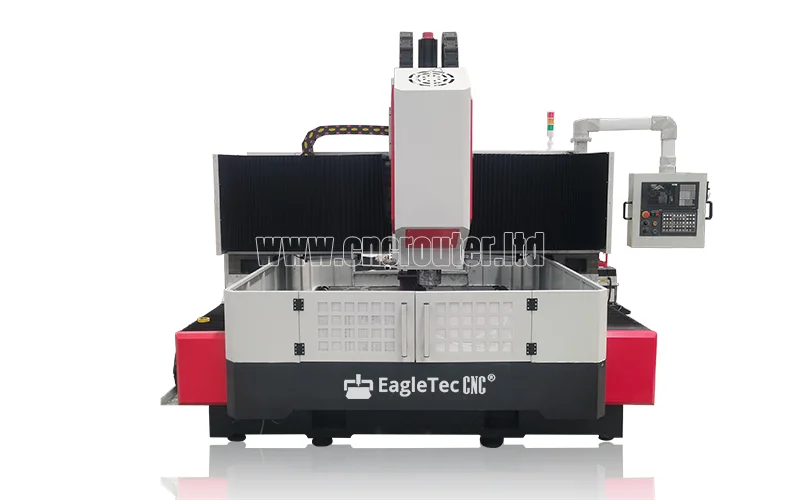

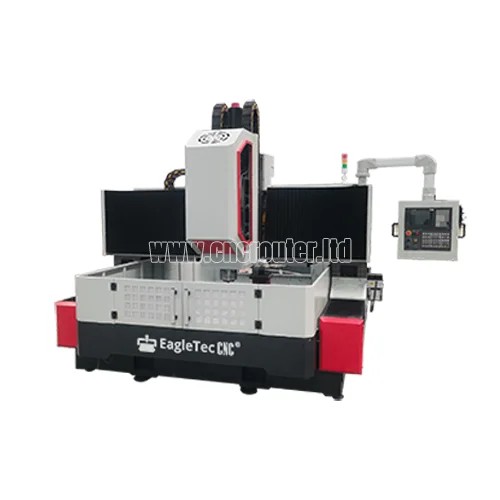

Máquina perforadora CNC para productos de láminas tubulares con bridas metálicas y anillos giratorios

Resumen

EGT-1616D es un modelo estándar y de gran venta entre las líneas de productos de máquinas perforadoras CNC EagleTec. Esta máquina herramienta para trabajar metales está diseñada para procesar operaciones de taladrado, planeado y roscado de productos circulares o anulares como bridas, placas de tubos de intercambiadores de calor, anillos giratorios, válvulas y más. El 1616 en el número de modelo se refiere a su área de trabajo de 1600x1600 mm. Equipada con una robusta estructura de hierro fundido (peso propio de hasta 8 toneladas), husillo mecánico, sistema de servo movimiento de valor absoluto KND y sistema de control CNC, la máquina perforadora CNC para láminas de tubos con bridas metálicas y anillos giratorios ya está a la venta a un costo razonable. ¡Y el mejor soporte postventa!

Si su producción requiere operaciones de taladrado y fresado, revise nuestra fresadora de pórtico CNC EGT-4013MD o la fresadora CNC de tamaño pequeño EGT-1313MD.

Taladradora CNC para metal en acción

La demostración aquí incluye los siguientes cinco capítulos:

0:00 Título del vídeo

0:17 En acción: Perforación

1:25 Cambio de herramientas

2:22 En acción: planeado

5:16 Ver la superficie terminada

Parámetros de mecanizado para taladrado

• Materiales: Acero 45#

• Profundidad del orificio: 60 mm

• Diámetro del orificio: 22,5 mm

• Husillo: 2200 RPM

• Velocidades de avance: 180 mm/min

Parámetros de mecanizado para planeado

• Materiales: Acero 45#

• Husillo: 800 RPM

• Velocidades de avance: 300 mm/min

Introducción a los métodos de movimiento

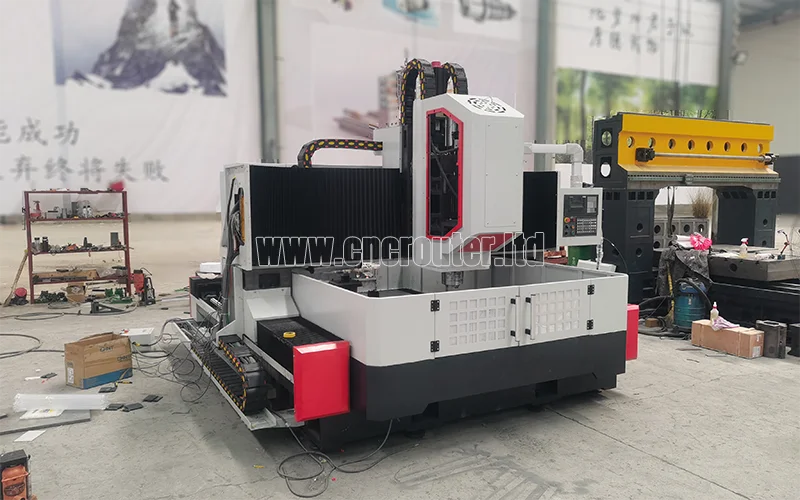

El modo de movimiento de esta máquina perforadora CNC es el siguiente: su mesa de trabajo no se puede mover, la columna del pórtico y la viga transversal se mueven hacia adelante y hacia atrás en la base (eje Y), el soporte deslizante y la caja del husillo principal se mueven hacia la izquierda y hacia la derecha. la viga transversal (eje X) y la caja del husillo principal se mueve hacia arriba y hacia abajo sobre el soporte deslizante (eje Z).

Características de la perforadora de bridas de alta velocidad CNC

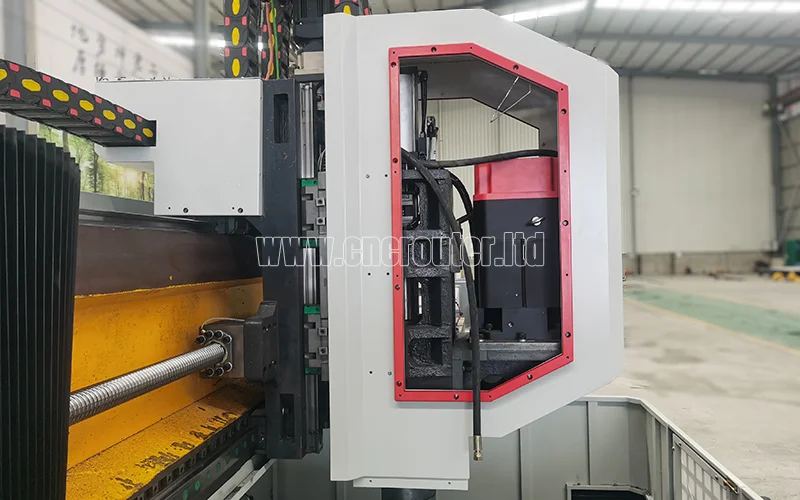

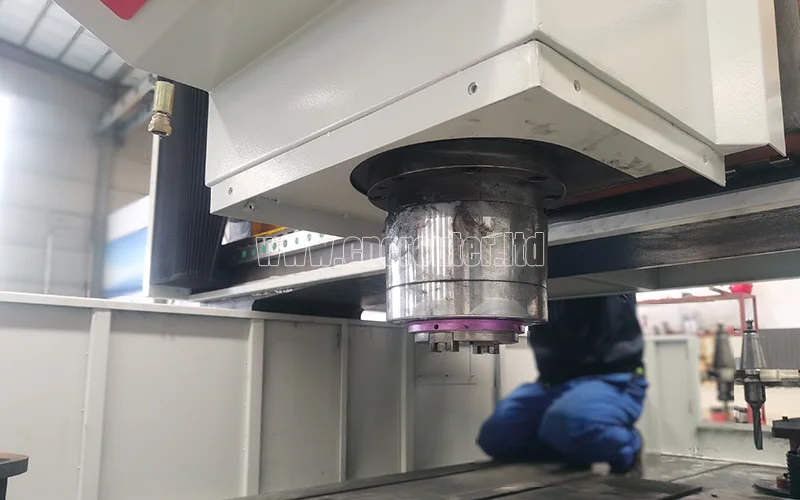

• Para garantizar fuertes capacidades de mecanizado, el cabezal de perforación se compone de un husillo mecánico, un servomotor de CA de 15 Kw y una caja de husillo. La caja del husillo está fabricada en hierro fundido gris HT250 y ha sido sometida a un tratamiento secundario de envejecimiento y recocido.

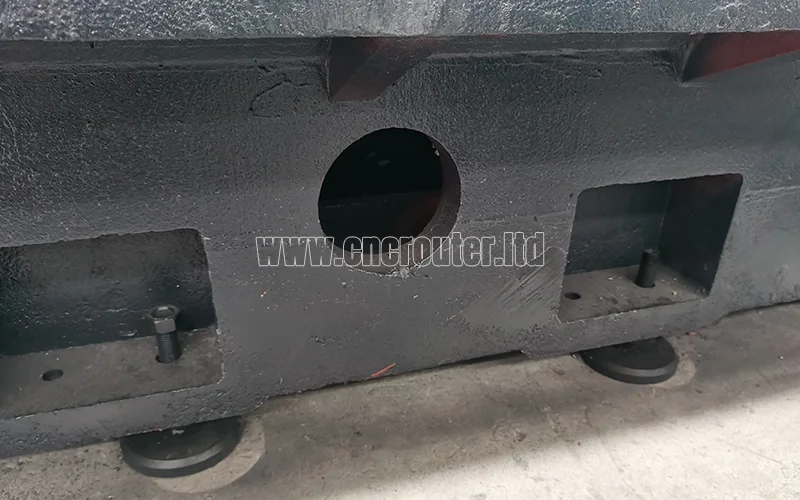

• La viga, las columnas, la base y la mesa de trabajo son estructuras robustas y totalmente fundidas.

• El husillo de perforación utiliza un husillo mecánico de alta precisión de Taiwán con refrigeración interna. Está equipado con conos de herramientas BT50 que pueden equiparse con brocas CNC de refrigeración interna de carburo y brocas helicoidales de acero de alta velocidad. Este husillo está diseñado para operaciones de baja velocidad y alto torque, por lo que puede soportar cargas de corte pesadas y roscados rígidos. También es adecuado para el mecanizado a alta velocidad de herramientas de carburo.

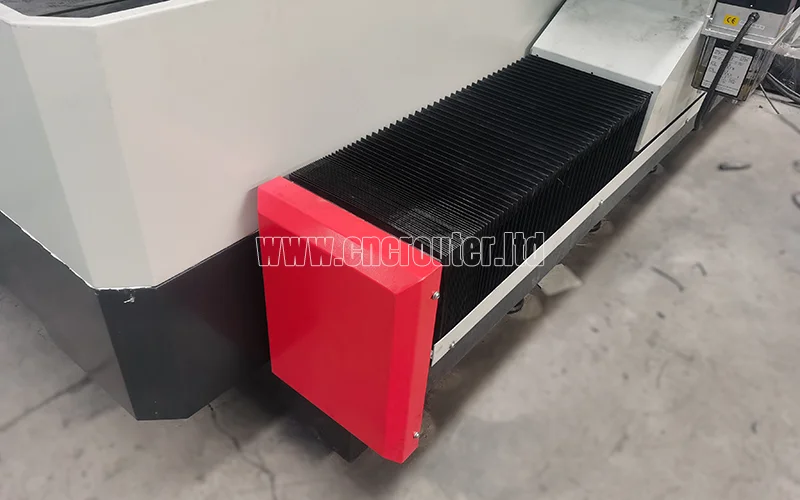

• Los ejes X/Y/Z adoptan un diseño a prueba de polvo para prolongar la vida útil de los componentes de la transmisión tanto como sea posible.

• Para proteger la seguridad personal de los operadores de máquinas, se instalan puertas de seguridad alrededor del banco de trabajo.

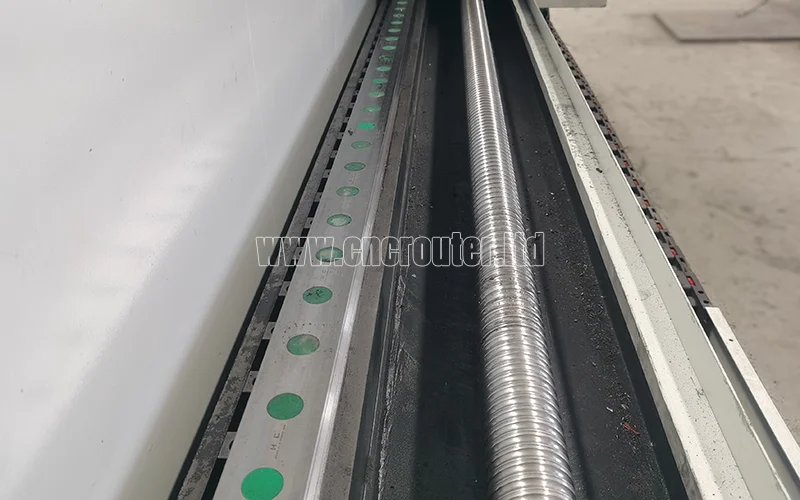

• Los ejes XYZ adoptan guías de rodillos lineales y el servomotor está conectado directamente al tornillo de bolas de alta precisión a través de un acoplamiento elástico. Este sistema se caracteriza por su alta rigidez, bajo nivel de ruido, baja fricción, alimentación flexible, posicionamiento preciso y alta precisión de transmisión.

• Todos los rieles guía lineales están equipados con bloques de presión para garantizar un movimiento suave y alta precisión. El bloque de presión no solo comprime y fija el riel guía, sino que, lo que es más importante, garantiza la distribución uniforme de la fuerza sobre los rieles, evitando así que se desvíe, deforme o dañe durante el movimiento.

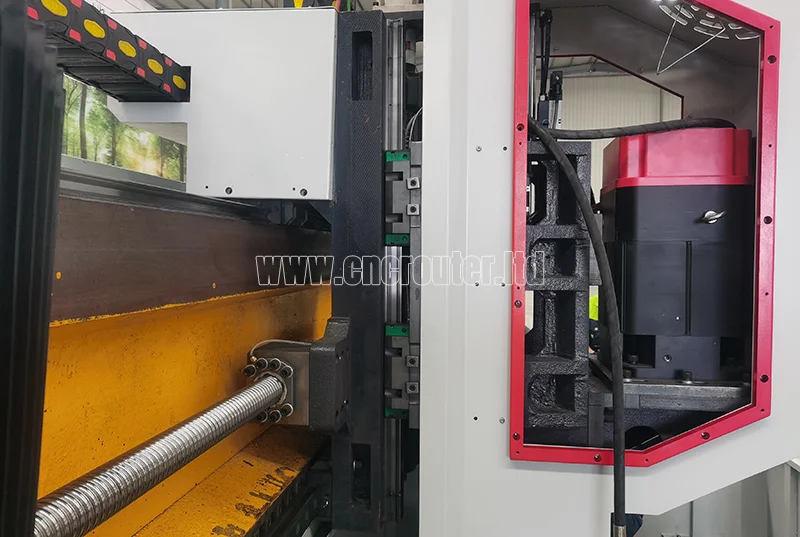

• El ariete vertical es una estructura fundida y su movimiento en el eje Z está guiado por dos pares de guías de rodillos lineales. La transmisión utiliza un servomotor para impulsar la correa síncrona (i=2) y un par de husillos de bolas de precisión para la transmisión.

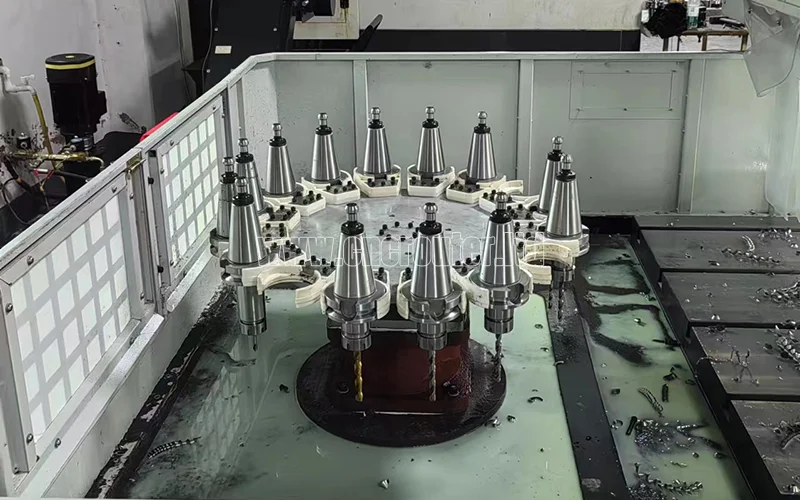

• La máquina perforadora de placas tubulares CNC está equipada con un almacén de herramientas en carrusel con capacidad para 16 herramientas.

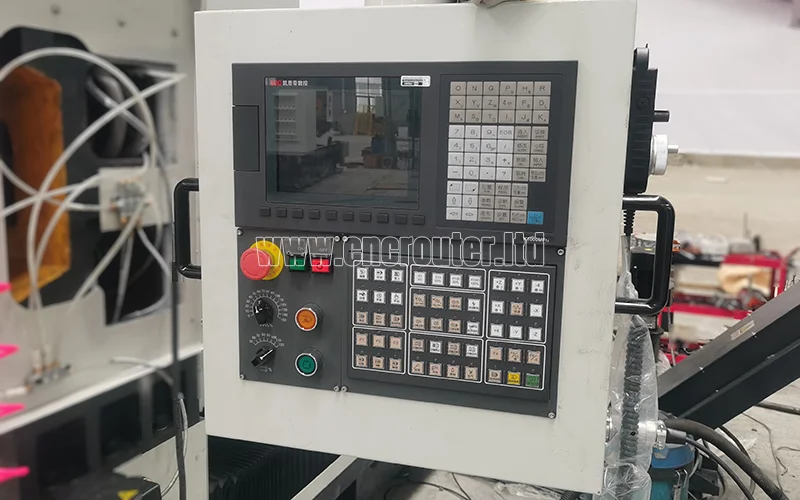

• La máquina equipada con un sistema es un producto de marca KND. Tiene un teclado completamente en inglés, admite varios idiomas y tiene una interfaz de operación muy amigable para usuarios extranjeros.

• Además, viene con un generador de impulsos manual. Esto proporciona comodidad para la operación de la configuración del origen de mecanizado.

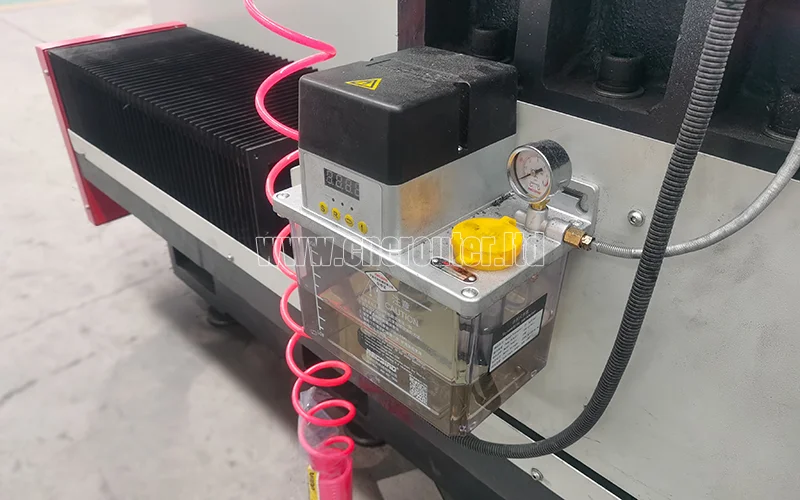

• Una bomba de aceite automática lubrica cada componente de la transmisión; el operador solo necesita configurar el tiempo de lubricación y, cuando llega el momento, el lubricador comienza a lubricar automáticamente.

Aplicación de máquinas perforadoras CNC

Campo aplicable

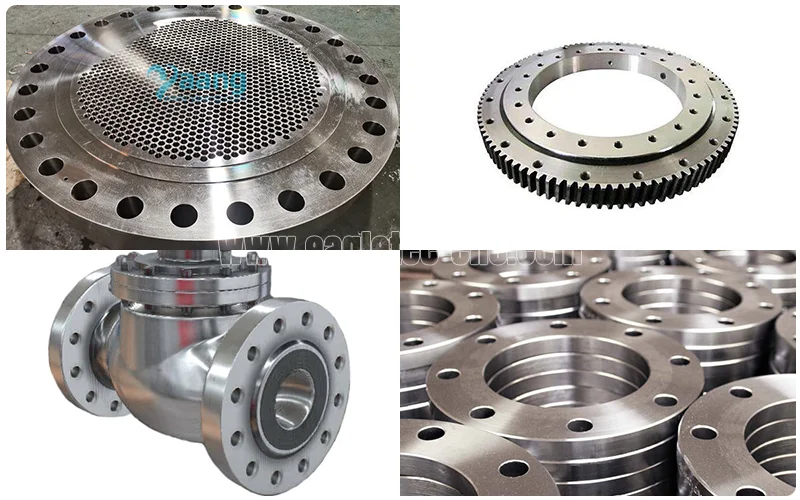

Las máquinas de perforación CNC EagleTec son adecuadas para operaciones de taladrado, planeado, avellanado y roscado en elementos o productos de anillos como bridas, placas de tubos, rodamientos giratorios, rodamientos giratorios, válvulas y más. Además de estos, también se aplica ampliamente en la industria eléctrica a prueba de explosiones, la industria de la energía eólica, la industria del mecanizado CNC, la industria automotriz, la producción de intercambiadores de calor, etc.

Materiales aplicables

Los metales incluyen acero, hierro, aluminio y cobre.

Configuraciones opcionales disponibles para las perforadoras de bridas CNC EagleTec

Elija configuraciones u opciones según las necesidades de producción reales:

Cabeza angular

Esta opción permite a la máquina realizar perforaciones laterales.

Cilindro de contrapeso

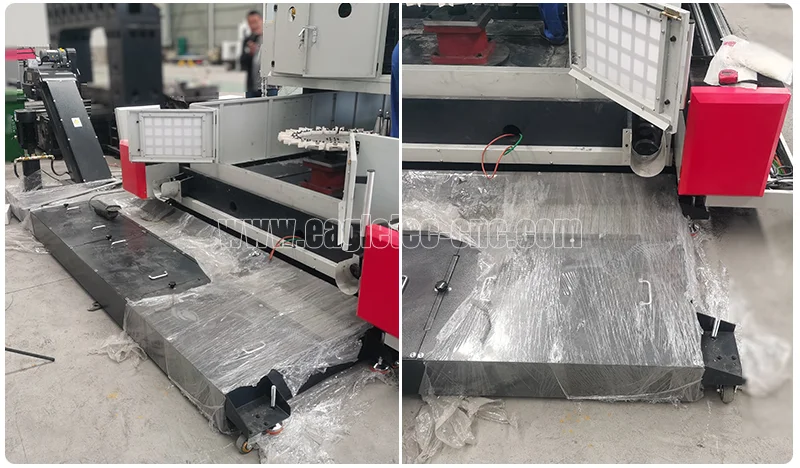

Máquina de eliminación de virutas

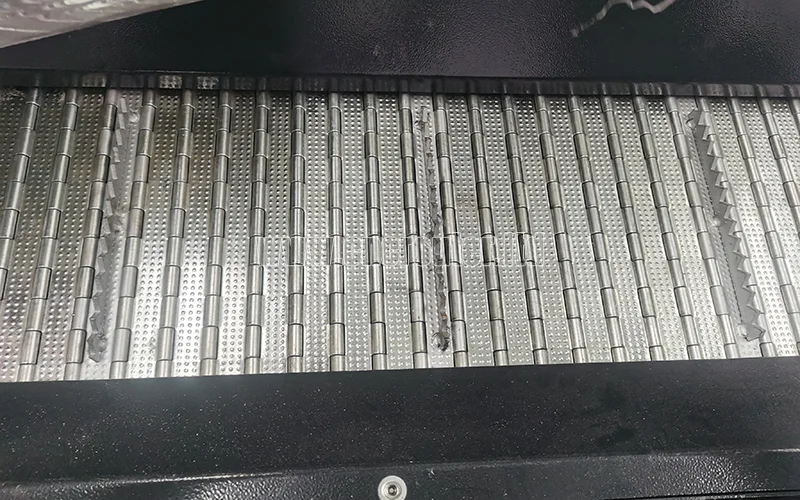

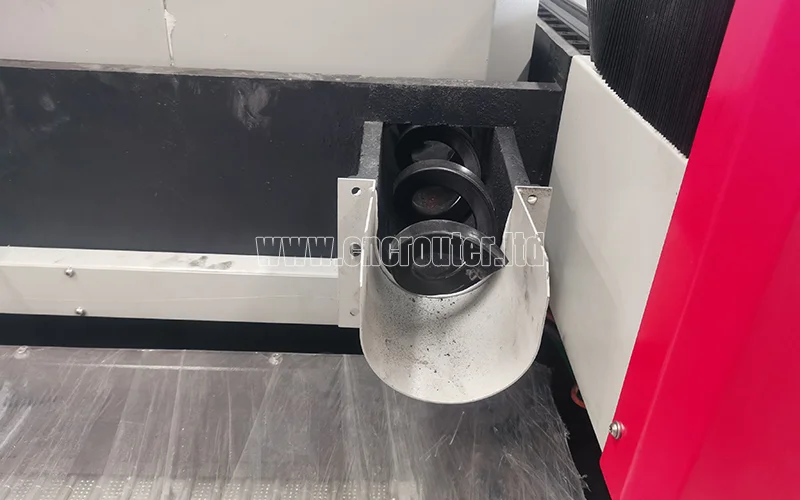

• En la parte posterior de la máquina taladradora CNC, hay un puerto de descarga de virutas a cada lado. Las virutas se envían a la placa de la cadena fuera de la máquina a través del mecanismo en espiral a ambos lados de la mesa de trabajo.

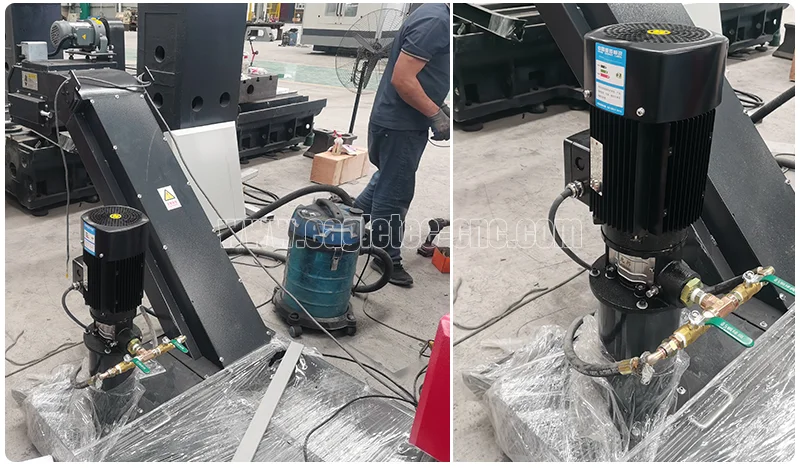

• Cuando las virutas de desecho lleguen a la placa de la cadena, el transportador de virutas las transferirá al camión recolector.

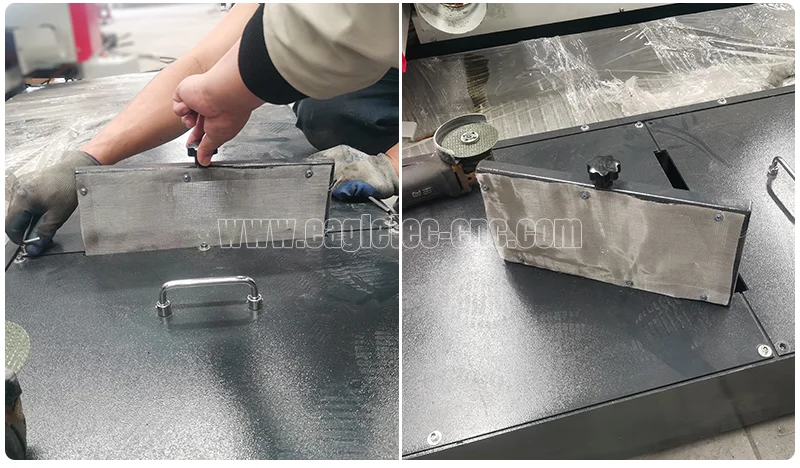

• Al mismo tiempo, el tanque de agua filtrada trabaja junto con la máquina de eliminación de virutas para recuperar el refrigerante descargado, filtrarlo y luego reciclarlo. El tanque está equipado con múltiples filtros para garantizar que el refrigerante recuperado no cause daños a los componentes relacionados.

Detalles rápidos de la máquina perforadora CNC para rodamientos de anillo giratorio

• Área de trabajo: 1600 x 1600 mm

• Carrera Z: 400 mm

• Altura del pórtico: 400 mm

• Ancho del pórtico: 1900 mm

• Construcción totalmente de hierro fundido

• Movimiento de pórtico

• Husillo: Husillo mecánico BT50-150 con servomotor de 15Kw (3000RPM)

• Rango de agujeros perforados: φ1-φ60

• Rango de Roscado: M3-M30

• Sistema de servo movimiento de valor absoluto KND y sistema de control numérico

• Transmisión XYZ: husillo de bolas

• Guías lineales XYZ: guías lineales de rodillos – tamaño 45 mm

Programa de operación para la máquina perforadora de láminas tubulares CNC

El sistema KND CNC viene con un programa operativo incorporado. Tiene funciones de gestión de archivos y edición de programas, que pueden previsualizar archivos rápidamente, verificar pistas y mejorar la eficiencia operativa. El software también tiene una biblioteca de gráficos incorporada. Para algunas formas de procesamiento comunes, podemos llamar directamente a los archivos en la biblioteca de gráficos y simplemente configurar los parámetros de mecanizado antes de comenzar el procesamiento. No es necesario modelar ni generar código NC usted mismo. Por supuesto, si desea trabajar con piezas que no están en la biblioteca de gráficos, aún necesita modelar y generar el código G usted mismo.

Soporte posventa proporcionado junto con la máquina perforadora de orificios CNC EagleTec

• EagleTec CNC cuenta con un equipo de ingeniería experto que le brinda asistencia remota o capacitación en línea.

• Junto con el envío de la máquina, se envía junto con el conjunto completo de tutoriales o manuales guía; que incluye video guía con instrucciones paso a paso y manual en texto.

• Además, como opción, podemos enviar un ingeniero para capacitación in situ si desea hacerse cargo del costo correspondiente.

Lista de embalaje

• Taladradora CNC x1

• Unidad USB con manuales completos en su interior x1

• Caja de herramientas x1

• Catálogo de productos EagleTec CNC x1

• Juego de pies de máquina ajustables en altura x1

• Juego de accesorios estándar x1

Parámetros técnicos de la perforadora CNC de China para artículos metálicos circulares o anulares
