Fresadora de pórtico CNC de China para vigas y acero estructural

Resumen

La fresadora de pórtico CNC EGT-4013MD adopta una construcción de pórtico fijo y mesa móvil. En comparación con el pórtico móvil y la mesa fija, la ventaja de esta estructura es que la máquina herramienta puede cumplir con la rigidez mecánica requerida para un proceso de corte pesado. Con una superficie de trabajo de 4000 mm x 1300 mm y una construcción robusta de hasta 20 toneladas, el molino de pórtico es una buena opción para procesar taladrado, fresado de alta resistencia, ranurado, biselado, planeado y roscado de piezas de trabajo largas como vigas, estructuras. acero, perfiles, etc. ¡Fresadora de pórtico CNC de China a la venta a un precio razonable y soporte inigualable ahora!

Molino de pórtico CNC en acción

La demostración aquí incluye los siguientes siete capítulos:

0:00 Mosaico de vídeo

0:22 Demostración enfrentada

1:23 Espectáculo del sistema de control CNC

1:41 Demostración enfrentada

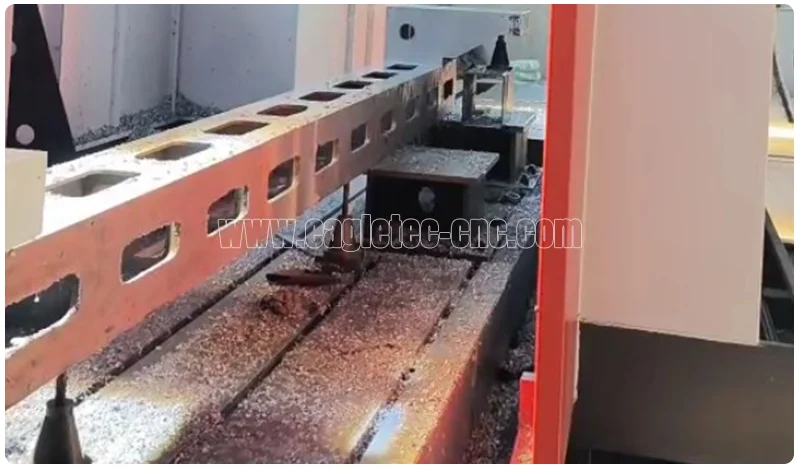

2:39 Demostración de eliminación de chips

2:56 Demostración enfrentada

4:23 Demostración de perforación

Introducción al movimiento y definición del eje

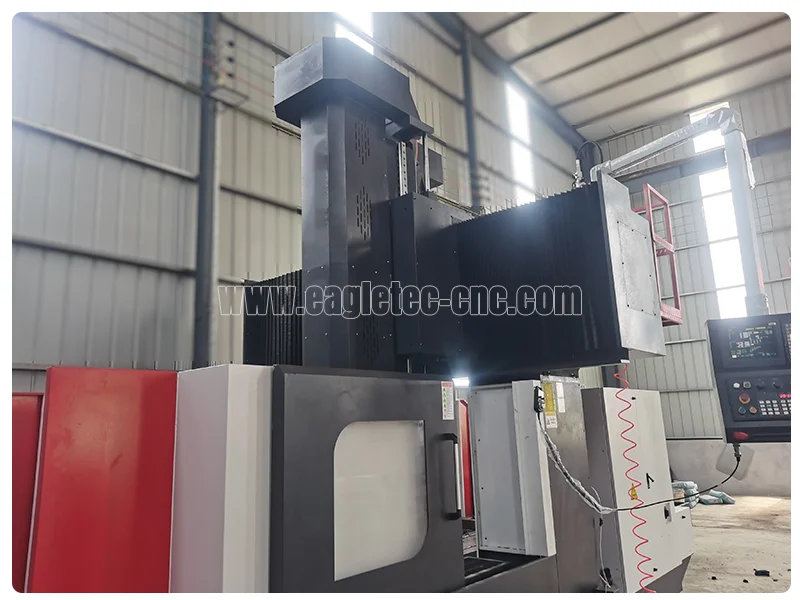

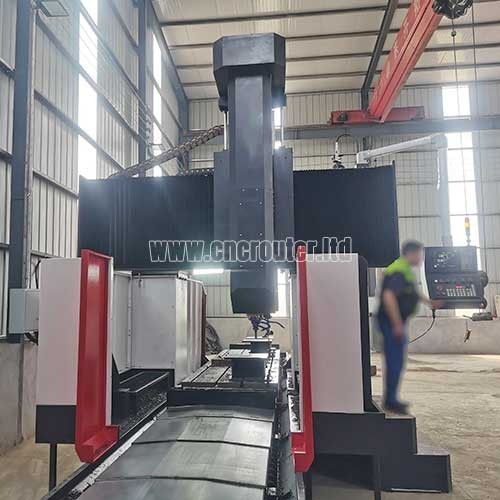

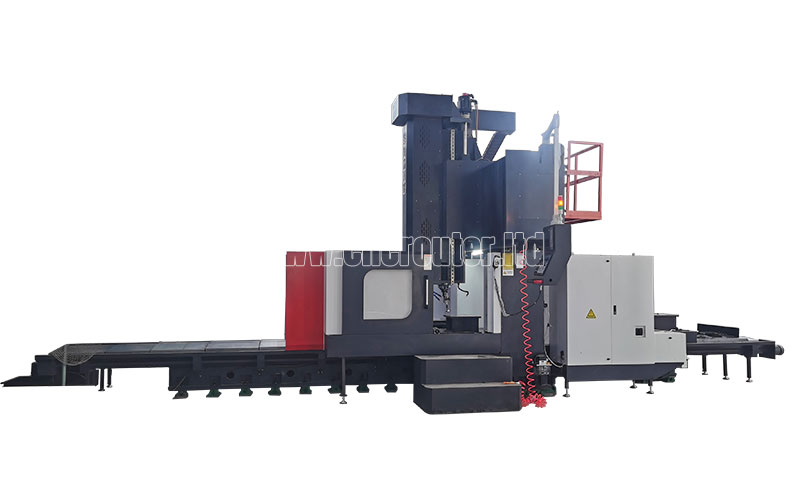

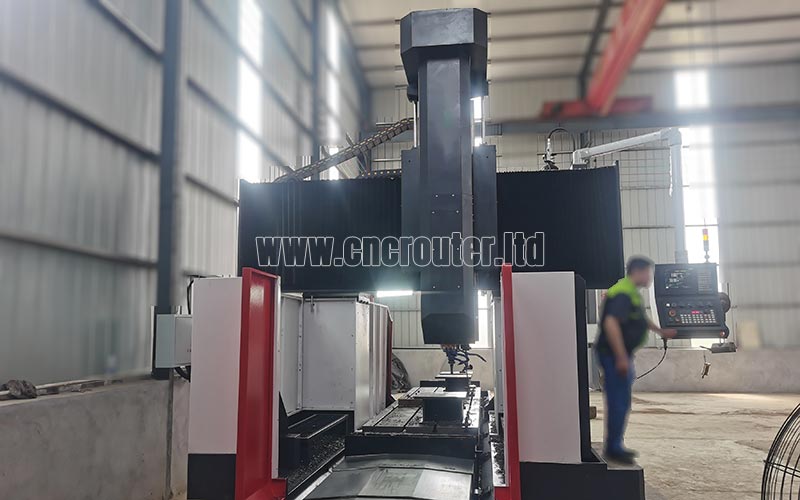

Esta máquina CNC de pórtico utiliza un pórtico fijo y un movimiento de mesa móvil para cumplir mejor con los requisitos de rigidez de la máquina del fresado pesado. Específicamente, la mesa de trabajo se mueve hacia adelante y hacia atrás sobre la base (este eje se define como el eje X); el sillín y la caja del husillo se mueven hacia la izquierda y hacia la derecha en la viga (este eje se define como el eje Y), y la caja del husillo se mueve hacia arriba y hacia abajo sobre el sillín (eje Z).

Características de la fresadora de pórtico CNC de China a la venta

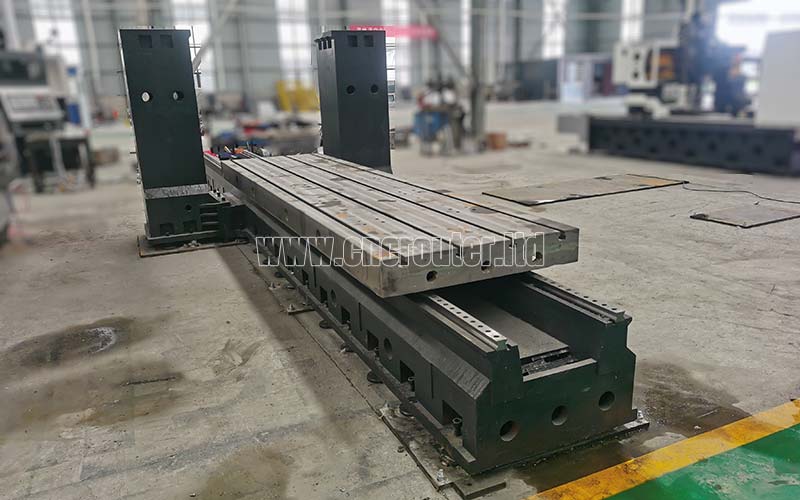

• La estructura mecánica, incluida la base, la mesa, la columna, la viga y la caja del husillo, está hecha de hierro fundido HT250, lo que proporciona a la máquina una rigidez mecánica súper alta para manejar tareas de fresado de cargas pesadas.

• Gracias a su alta rigidez, el movimiento del pórtico fijo y la mesa móvil optimiza aún más el rendimiento de la máquina y su capacidad para manejar procesos de fresado pesados.

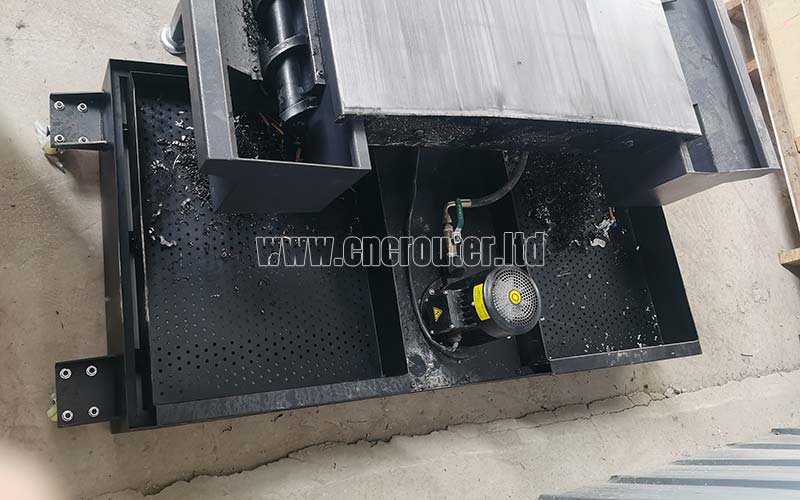

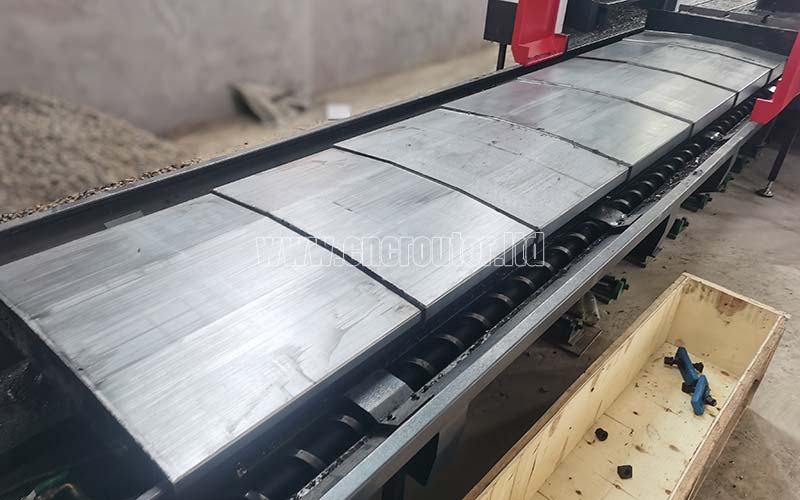

• La mesa de trabajo está diseñada para ser resistente al polvo y está equipada con un dispositivo de eliminación de virutas en espiral a cada lado.

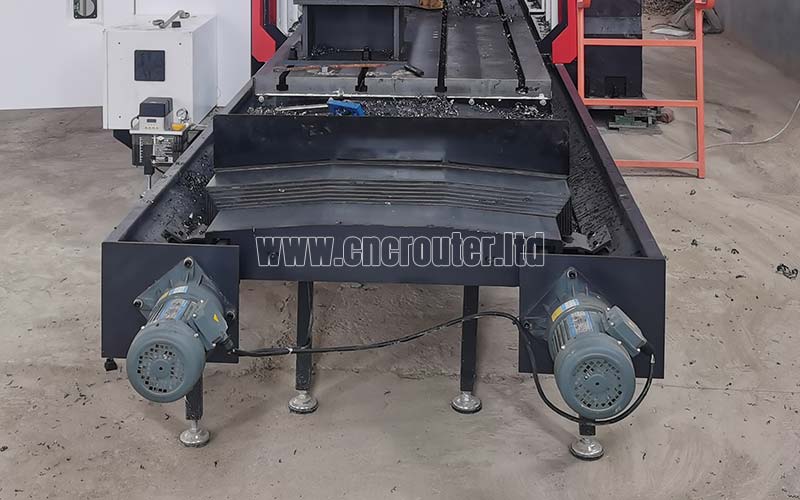

• Las dos unidades de evacuación de virutas en espiral están accionadas cada una por un motor asíncrono trifásico.

• La acción de la espiral transporta las virutas al dispositivo de recogida situado en la parte trasera de la fresadora cnc de pórtico.

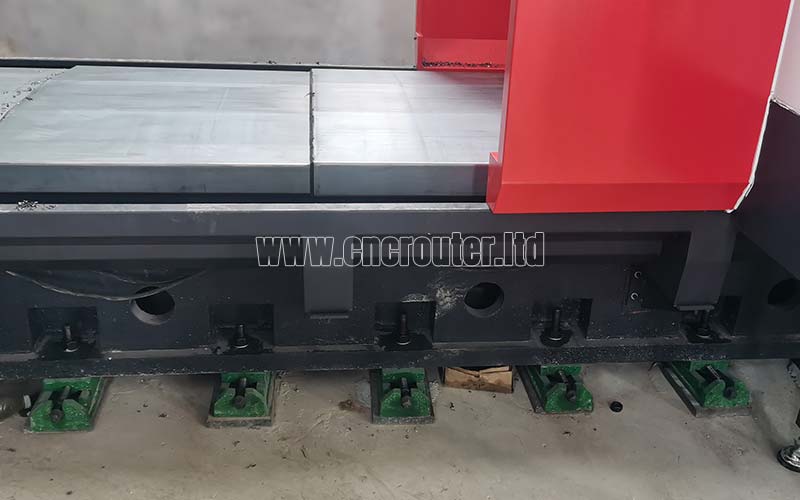

• Para garantizar la precisión del trabajo, la máquina debe estar fijada de forma segura a los cimientos de la planta. Esto eliminará eficazmente la vibración y la resonancia durante el procesamiento y, por lo tanto, mejorará la precisión del mecanizado.

• Y y Z están diseñados para ser a prueba de polvo. Se instalan puertas de seguridad alrededor del área de mecanizado para proteger a los operadores.

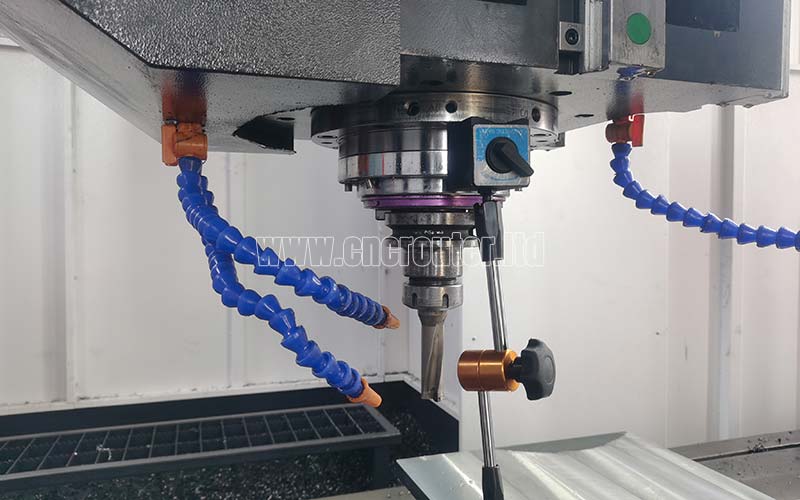

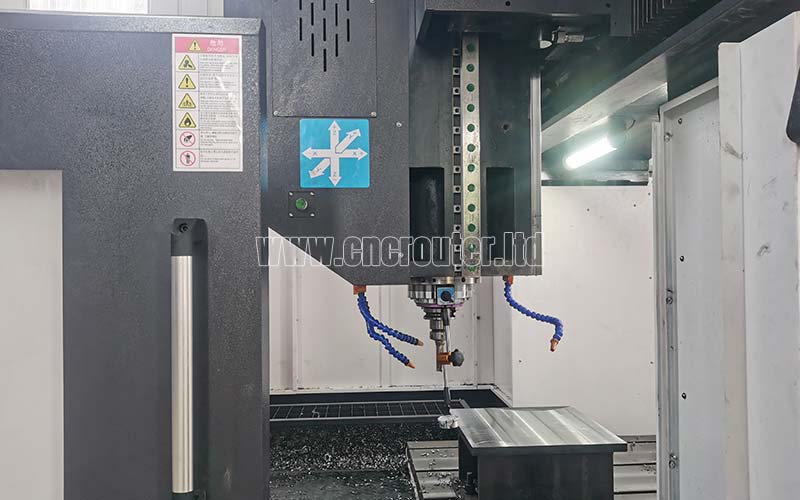

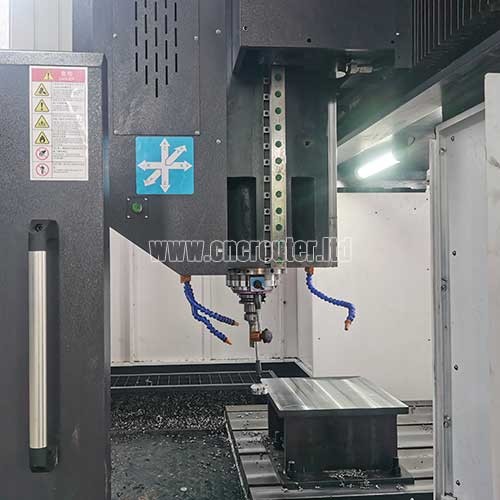

• El cabezal de fresado consta de tres partes: un husillo mecánico, un servomotor del husillo y una caja del husillo. El husillo es mecánico de punta larga y el cono de la herramienta es BT50. Está propulsado por un servomotor KND AC de 22 KW.

• El husillo de la máquina está equipado con varios pulverizadores. Durante el mecanizado se pulveriza refrigerante.

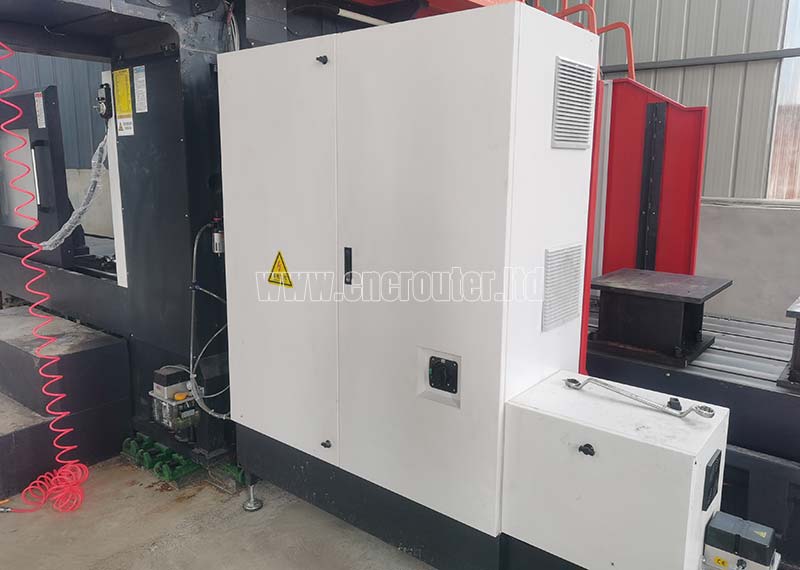

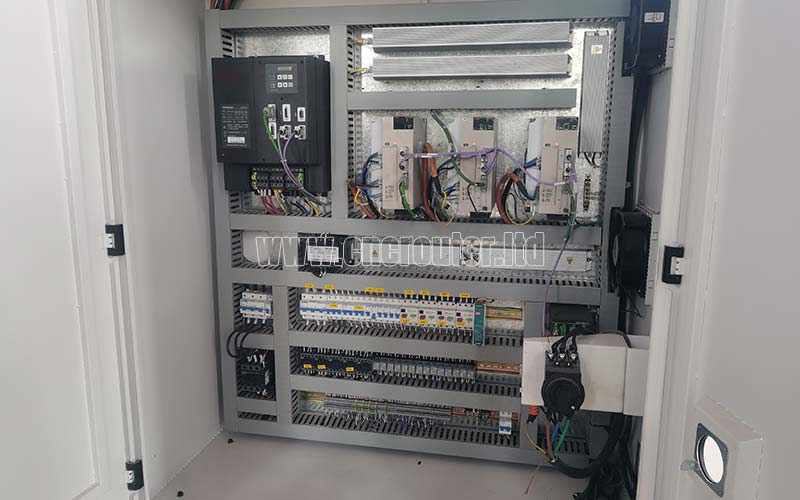

• El armario eléctrico se encuentra a un lado del pórtico y está equipado con un interruptor de apagado al abrir la puerta.

• Los componentes electrónicos principales están alojados dentro de este gabinete eléctrico bien sellado.

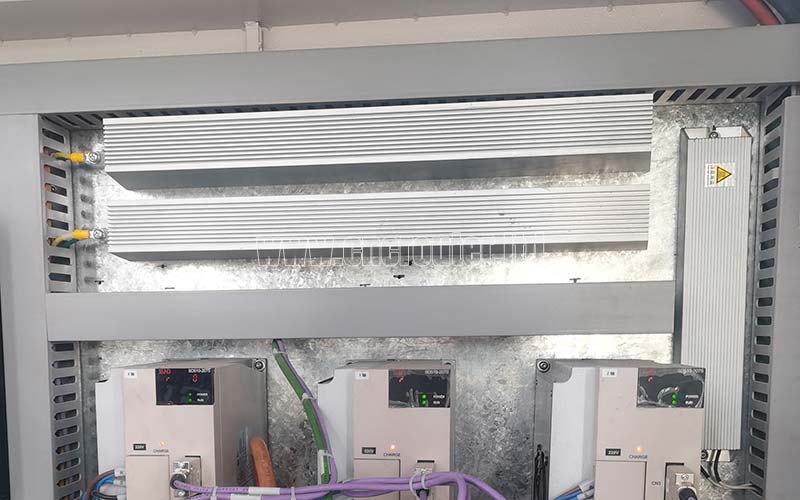

• Para proteger el inversor y lograr una parada rápida, se instalan resistencias de frenado en el gabinete.

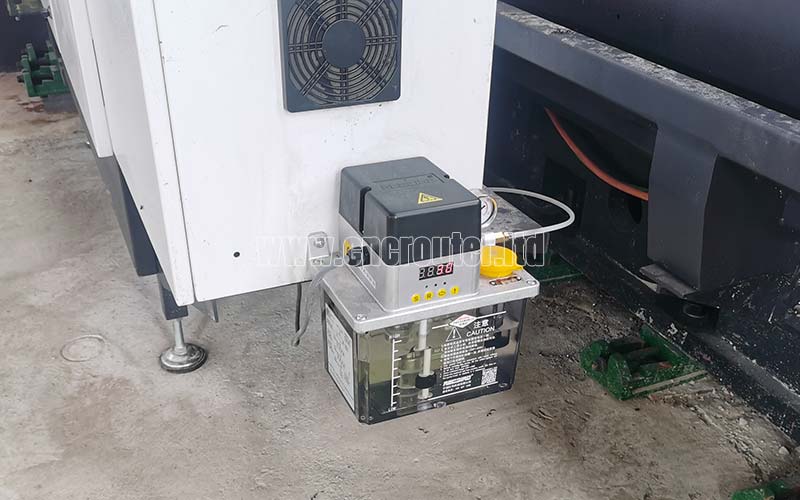

• El lubricador automático está instalado fuera del gabinete. Simplemente necesita preestablecer la hora y automáticamente realizará la acción de llenado de aceite cuando llegue el momento.

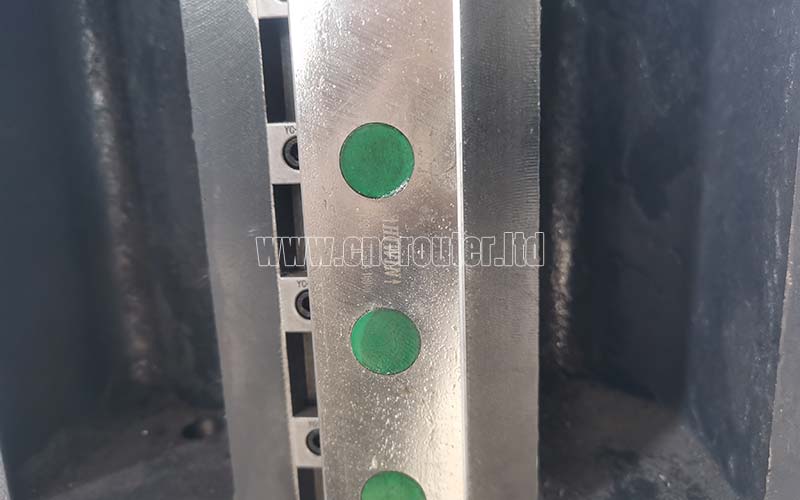

• Todos los rieles de guía lineal vienen con bloques de presión para garantizar un movimiento suave y alta precisión.

• XYZ es impulsado por husillos de bolas TBI.

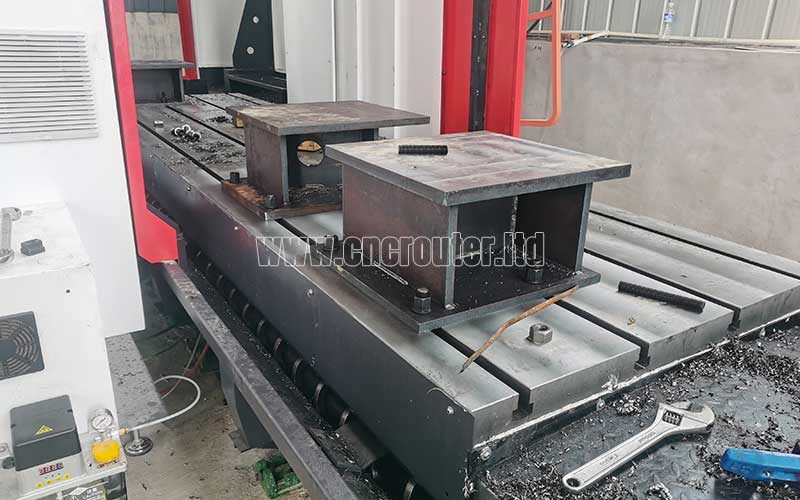

• Mesa de trabajo de hierro fundido con ranuras en T. Las piezas de trabajo se sujetan a la bancada.

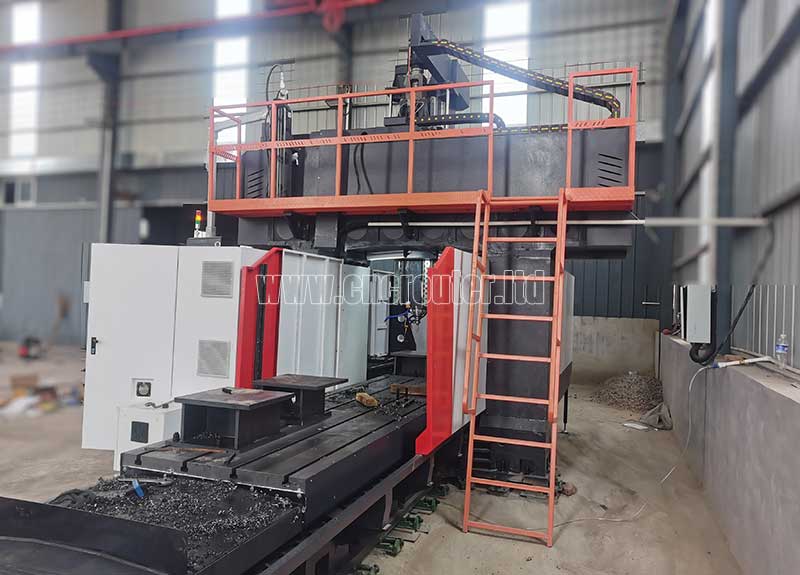

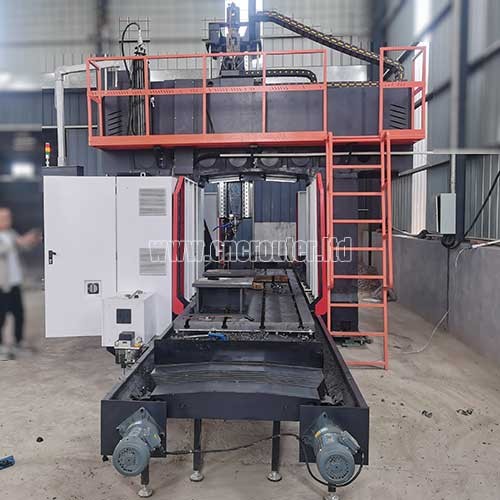

• Hay una escalera de mano ubicada en la parte trasera del pórtico para facilitar el mantenimiento y la inspección por parte de los operadores.

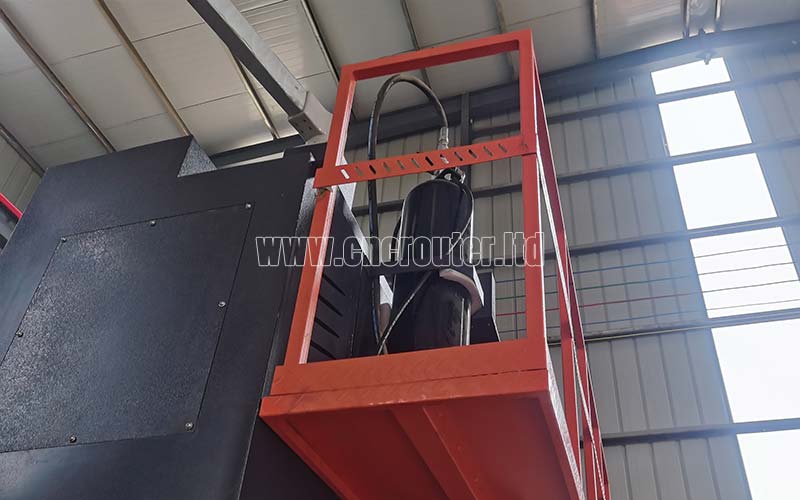

• La máquina perforadora de pórtico CNC está equipada con un cilindro de contrapeso de nitrógeno y el cilindro de gas que proporciona la fuente de gas se coloca en la plataforma detrás del pórtico.

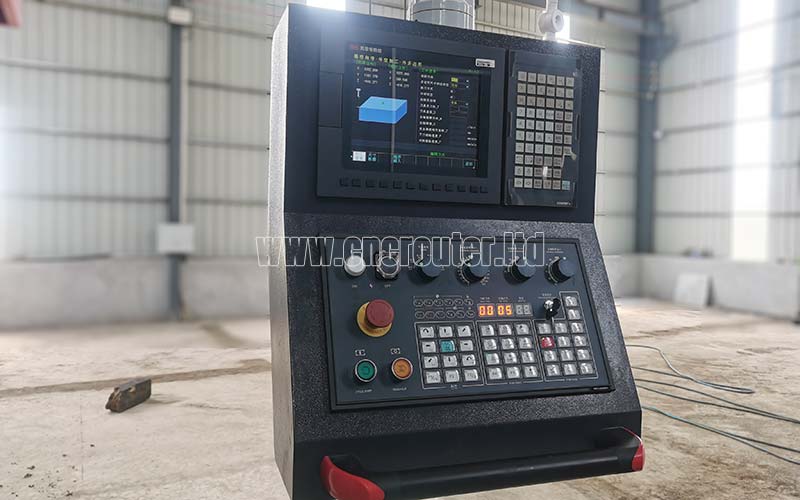

El sistema CNC utilizado es KND K2000, un sistema especialmente diseñado para taladradoras y fresadoras. La interfaz operativa está en inglés y también admite otras opciones de idiomas.

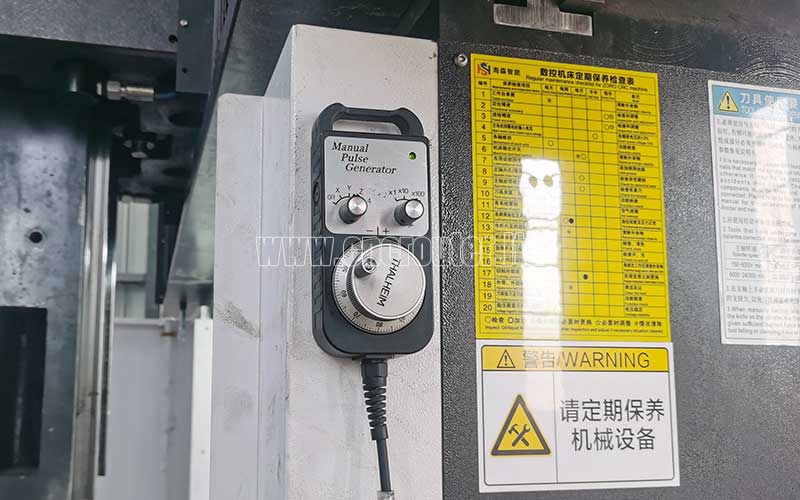

• El sistema viene con un generador de pulsos manual para facilitar la operación de configuración del origen de la pieza de trabajo.

Aplicación de la máquina CNC de pórtico

Campo aplicable

El molino de pórtico a la venta aquí es una buena opción para realizar el proceso de taladrado, fresado, refrentado, biselado, ranurado, roscado, roscado y punteado en piezas de trabajo largas como vigas, aceros estructurales, perfiles y otras piezas complejas, etc.

Materiales aplicables

Cualquier tipo de metal.

Configuraciones opcionales disponibles para el molino de puente CNC EagleTec

Seleccione las siguientes configuraciones u opciones de acuerdo con sus necesidades de producción reales:

Revista de herramientas

Los usuarios tienen la opción de agregar revistas de herramientas según sus necesidades. La unidad permite que la máquina herramienta cambie automáticamente las herramientas necesarias para el mecanizado sin detenerse. En comparación con las operaciones manuales de cambio de herramientas, mejora la eficiencia de la producción al ahorrar los tiempos de ciclo necesarios para el cambio de herramientas.

Husillo con opción de salida de agua central

Con el husillo de salida de agua central, podemos utilizar un taladro en U que nos permite realizar perforaciones violentas y de alta velocidad. Excepto por esto, aquí hay algunos otros beneficios que puede esperar de un taladro en U.

• El costo operativo es bajo.

• Alta velocidad y eficiencia.

• Acabado liso y limpio; el acabado de la pared del orificio alcanza los 2,8-3,2 μm

Cabeza angular

Sin el cabezal angular, la máquina sólo puede procesar una cara del bloque, es decir, la superficie superior. Con él podremos mecanizar hasta 5 caras, todas excepto la superficie inferior.

Detalles rápidos de la fresadora CNC de pórtico EGT-4013MD

• Gama de agujeros perforados: ø3-ø60

• Rango de Roscado: M3-M30

• Área de trabajo: 4000 mm x 1300 mm

• Carrera Z: 1000 mm

• Altura del pórtico: 1250 mm

• Ancho del pórtico: 1000 mm

• Husillo: Husillo mecánico BT50-190 de punta larga con servomotor de 22 Kw (3000 RPM)

• Construcción totalmente de hierro fundido

• Pórtico fijo y mesa móvil

• Sistema de servo movimiento de valor absoluto KND y sistema de control numérico

• Transmisión XYZ: husillo de bolas (Marca: TBI)

• Guías lineales XYZ: guías lineales de rodillos – tamaño 45 mm (Marca: HIWIN)

• Máquina de eliminación de virutas en espiral

• Cilindros de contrapeso de nitrógeno

Sistema operativo y programa para fresadora y mandrinadora de pórtico China

La fresadora CNC tipo pórtico está equipada con un sistema CNC KND modelo K2000. Cuenta con lo siguiente:

• El programa de operación incluye un asistente de programación integrado, un asistente de depuración y otras funciones para mejorar la eficiencia operativa.

• La compensación bidireccional del error de paso, la compensación de rectitud, la compensación de juego y otras funciones mejoran la precisión del mecanizado CNC.

• Se proporcionan diagnóstico avanzado, optimización de servos en línea, detección de vibraciones y otras funciones para mejorar el rendimiento del mecanizado de la máquina fresadora de pórtico.

Soporte posventa proporcionado junto con el centro de mecanizado de pórtico CNC EagleTec

• El soporte posventa se puede realizar mediante videoconferencia en vivo, correo electrónico o video. Se puede proporcionar soporte técnico en cualquier momento acordado.

• Los repuestos de las piezas están fácilmente disponibles. La garantía es de 12 meses. Realizamos entregas de cualquier pieza dañada causada por defectos de producción o calidad durante la garantía. PD Después de años de experiencia acumulada, las máquinas que construimos con los componentes más confiables y los métodos más científicos tienen una tasa de fallas muy baja.

• Al recibir la máquina, se incluirá una unidad USB que contiene un conjunto completo de tutoriales que incluyen instrucciones escritas y videos paso a paso. Creo que estos tutoriales son los más completos, definitivos y claros disponibles. Están escritos en inglés claro y conciso y se ha demostrado que ayudan eficazmente a la mayoría de los clientes a comprender cómo operar la máquina.

• Los usuarios tienen la opción de contratar a nuestro ingeniero para la capacitación in situ si desean asumir el costo correspondiente.

Lista de empaque de la máquina perforadora de vigas CNC

• Fresadora de pórtico CNC x1

• Unidad USB con guía y tutoriales completos (versiones en vídeo y texto) x1

• Caja de herramientas x1

• Catálogo CNC EagleTec x1

• Juego de accesorios estándar x1

Parámetros técnicos de la fresadora tipo pórtico CNC de China

Preguntas y respuestas

P: ¿Qué es una fresadora de pórtico?

R: La fresadora de pórtico CNC, también conocida como fresadora de pórtico CNC, es un tipo de fresadora que cuenta con un marco de pórtico y una plataforma o mesa de trabajo horizontal larga. Esta máquina puede utilizar múltiples fresas para procesar superficies simultáneamente, lo que da como resultado una alta precisión de mecanizado y eficiencia de producción. Es ideal para la producción en serie y por lotes de piezas de trabajo grandes, lo que permite el procesamiento de planos, superficies inclinadas, superficies curvas espaciales y algunas piezas complejas.

Si le gusta el centro de mecanizado de tipo pórtico de alta rigidez a la venta aquí, ¡comuníquese con nosotros hoy para recibir una propuesta gratuita!
