Taladradora vertical CNC para perfiles de aluminio y acero

Introducción rápida

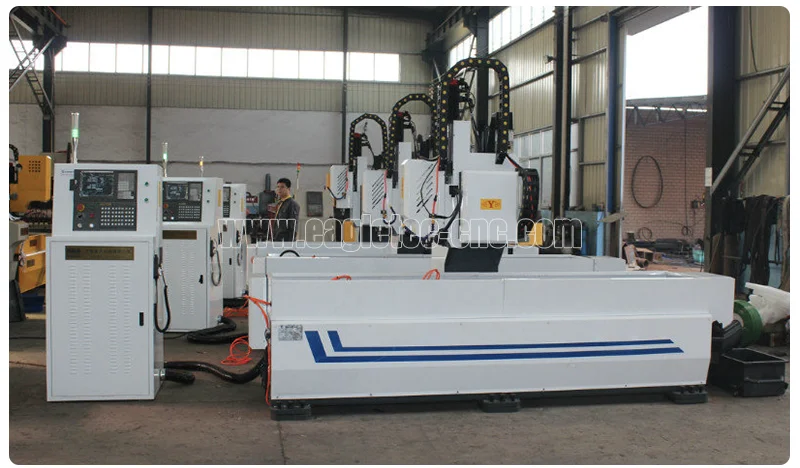

La EGT-0360D es una máquina perforadora vertical CNC diseñada para mecanizar perfiles de aluminio, acero y otros metales. Combina la perforación y el roscado en una plataforma y tiene un área de trabajo de 300 mm x 6000 mm. Se pueden personalizar otros tamaños según las necesidades específicas del usuario. Para brindar comodidad en la carga de perfiles, la máquina ha adoptado un diseño de un solo brazo. La máquina perforadora CNC para perfiles de aluminio está a la venta a un precio asequible ahora.

Si también se requiere una operación de fresado, consulte nuestra fresadora CNC de pórtico. Si procesa principalmente piezas de trabajo con forma de anillo, consulte la máquina perforadora CNC para bridas.

Características de la mejor máquina perforadora CNC vertical para aluminio

• El ancho de trabajo típico es de 300 mm; y hay más opciones de longitud disponibles, como 2000 mm, 4000 mm y 6000 mm. Aparte de estas, EagleTec CNC puede personalizar la dimensión según sus necesidades de producción específicas.

• El diseño de un solo brazo facilita la carga y descarga de perfiles.

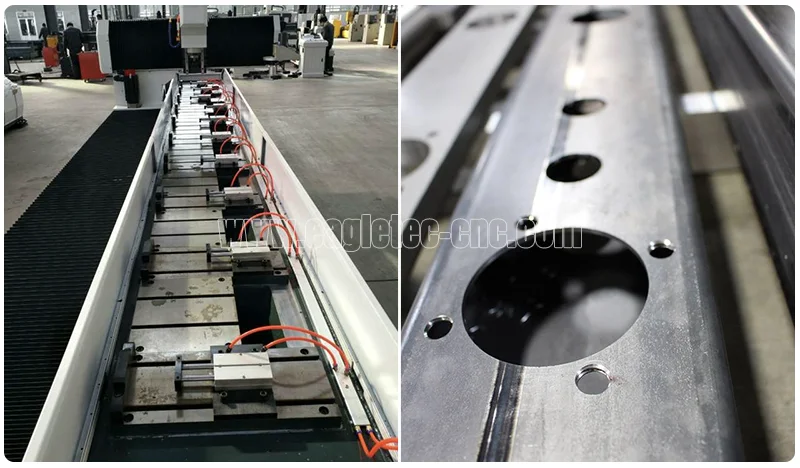

• La máquina perforadora está equipada con un mecanismo de sujeción neumático de empuje lateral especialmente diseñado de acuerdo con las características de forma de los materiales del perfil. Puede sujetar firmemente los perfiles en su lugar durante el mecanizado.

• Para satisfacer diferentes necesidades de mecanizado, los materiales se pueden sujetar hacia abajo mediante accesorios mecánicos.

• Un husillo mecánico con un servomotor de CA de 5,5 Kw sirve como cabezal de perforación y roscado vertical, lo que es lo suficientemente potente para perfiles de aluminio y acero.

• Los ejes de movimiento de X, Y y Z son accionados por servomotores de CA y husillos de bolas de 40 mm de diámetro.

• La máquina viene con un cargador de herramientas, que reduce el tiempo de inactividad y aumenta la productividad.

• Todos los husillos de bolas y rieles lineales están cubiertos por un paño antipolvo para prolongar su vida útil.

• El área de mecanizado está rodeada de puertas protectoras para evitar que las virutas vuelen hacia el operador y provoquen lesiones personales.

• Los rieles de guía lineal originales de Taiwán con un ancho de 45 mm garantizan la precisión del movimiento de X, Y y Z.

• El sistema CNC es fundamental para el rendimiento del mecanizado. La máquina de perforación CNC EagleTec está equipada con un controlador CNC KND confiable. Y el sistema viene con un generador de pulso manual, que brinda comodidad para la configuración del punto de origen de la pieza de trabajo.

• Todos los componentes de movimiento están engrasados a través de un sistema de lubricación central. • Todos los componentes electrónicos pequeños son de marcas como Omron, Schneider, etc.

• Todo el circuito de la máquina utiliza un cable blindado de alta flexibilidad de la marca Yichu, que elimina eficazmente problemas como interferencias estáticas e interferencias de señal, y es confiable y duradero.

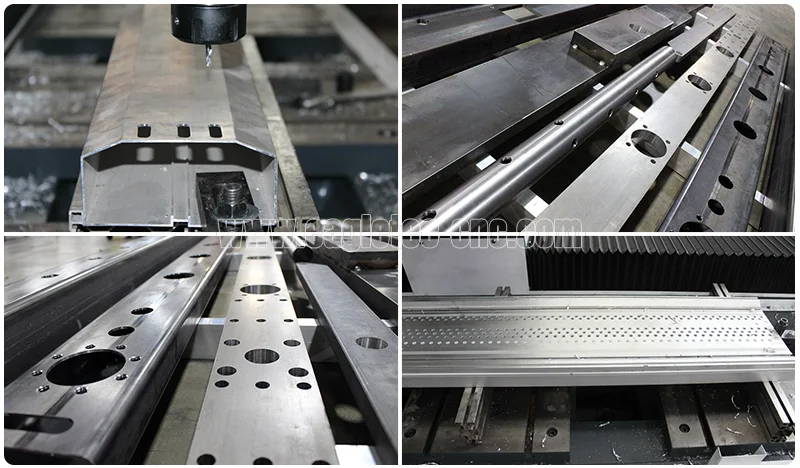

Aplicación de la máquina perforadora CNC de perfiles de aluminio

Campo de aplicación

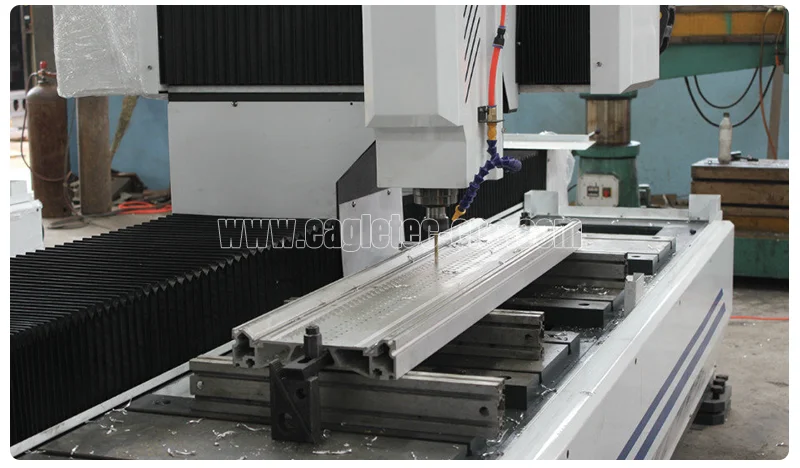

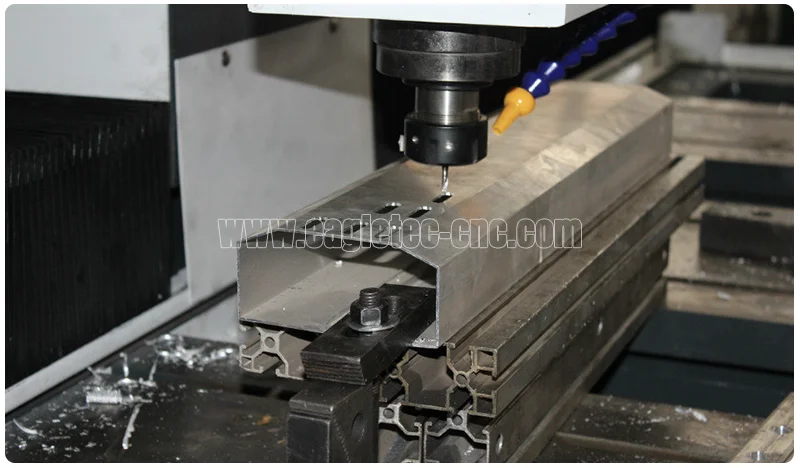

Es perfecto para operaciones de taladrado o roscado en materiales de perfil.

Materiales aplicables

Todo tipo de metales, incluidos aluminio, acero, hierro, cobre, etc.

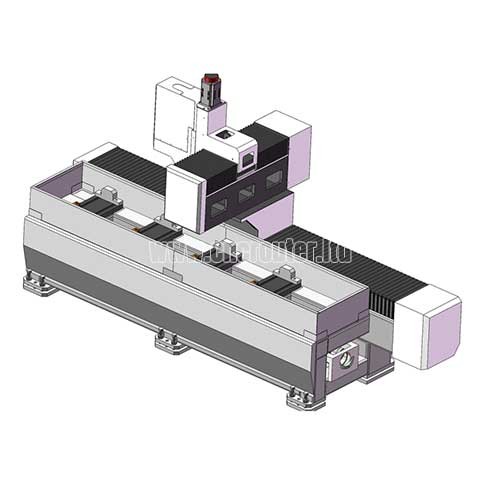

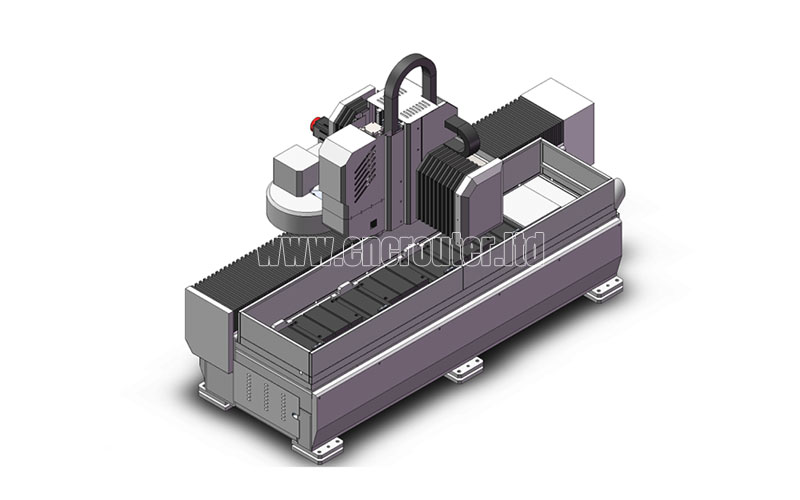

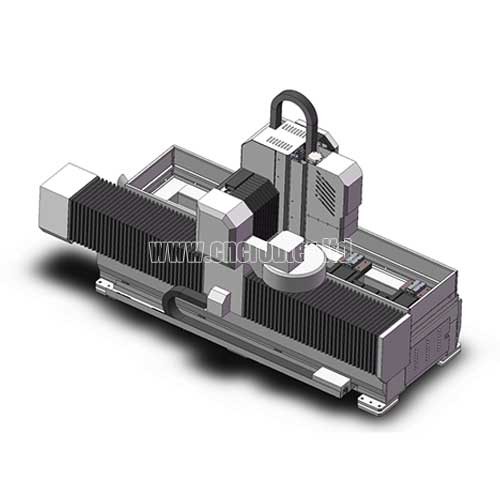

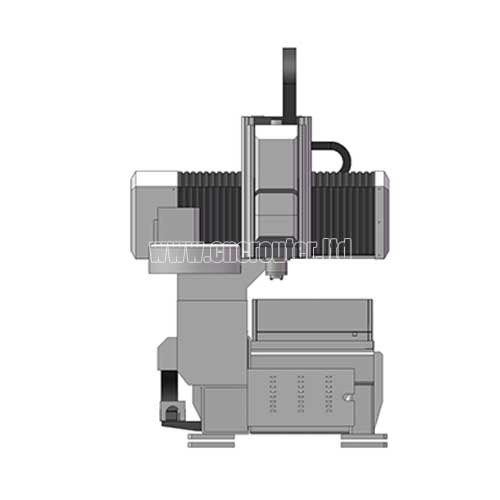

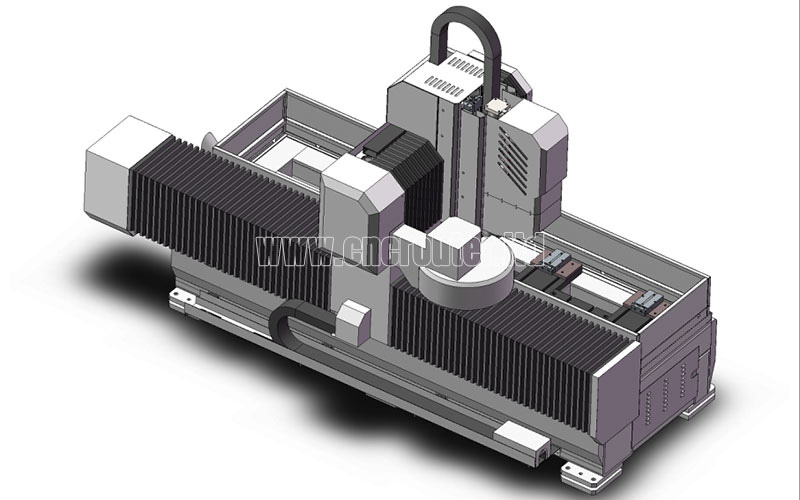

Introducción a la estructura mecánica

A diferencia del mecanismo de pórtico convencional con dos columnas, la máquina tiene una estructura de un solo brazo para facilitar la operación de carga y descarga de las piezas de trabajo. Porque para piezas de trabajo largas como perfiles, es muy incómodo cargarlas desde adelante o desde atrás. Mientras que, es mucho más fácil cargarlas y descargarlas desde un costado. Ese es el objetivo de este diseño. En cuanto al mecanismo de movimiento, es el pórtico móvil y la mesa fija. Esta estructura puede manejar fácilmente tareas de mecanizado como taladrado y roscado.

Detalles breves de la máquina perforadora vertical CNC de China

• Ancho de trabajo: 300 mm

• Longitud de trabajo: 2000 ~ 6000 mm

• Altura máxima del perfil: 220 mm

• Recorrido del eje Z: 370 mm

• Altura del pórtico: 600 mm

• Capacidad de perforación: Ø2 ~ Ø30

• Capacidad de roscado: M3 ~ M16

• Potencia del husillo: 5,5 KW

• Velocidad del husillo: 30 ~ 3000 RPM

• Conicidad de la herramienta: BT40

• Sistema de movimiento: Servomotor de CA de 2,4 kw*3

• Velocidad de alimentación: 0 ~ 10 m/min

Lista de empaque

• Taladro vertical CNC x1

• Caja de herramientas x1

• Unidad USB con tutoriales y guía completos (versiones en video y texto) x1

• Catálogo CNC EagleTec x1

• Juego de accesorios y herramientas gratis x1

Parámetros técnicos de la máquina taladradora y roscadora CNC vertical

Preguntas frecuentes

P: ¿Cuál es el espesor máximo de perforación de los tubos de acero que la máquina puede perforar?

R: La máquina puede trabajar con tubos de acero con un espesor de pared no superior a 30 mm. Tenga en cuenta que 30 mm se refiere al espesor de pared del acero, no a la altura total de la pieza de trabajo, ya que los perfiles o tubos de acero son huecos.

P: ¿Cuáles son los orificios máximos y mínimos que puede perforar la máquina?

R: La máquina puede perforar orificios que van desde Ø2 ~ Ø30.

P: ¿Cuál es el diámetro máximo y mínimo que la máquina puede roscar?

R: Su capacidad de roscado es de M3 ~ M16.
