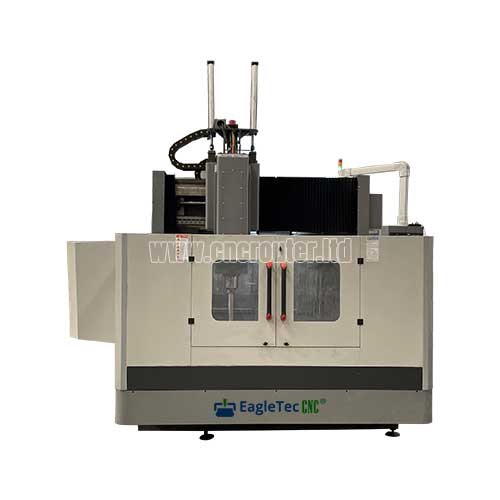

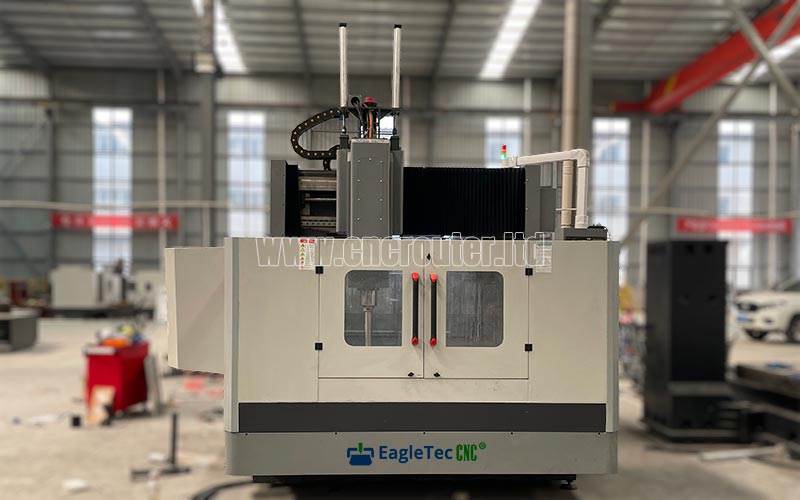

La mejor fresadora y taladradora CNC de 2024 para trabajar metales: EagleTec CNC

Resumen

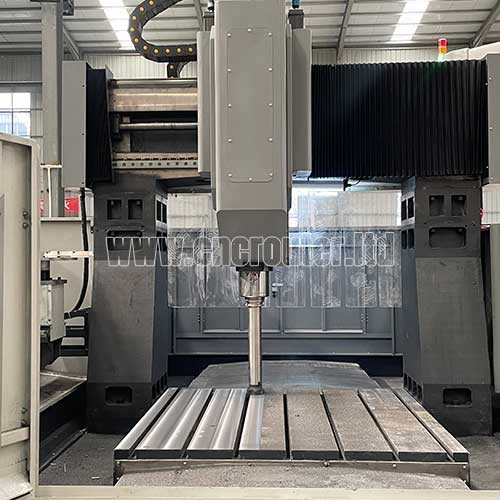

Con un diseño de construcción de eje Z súper robusto, la máquina fresadora y taladradora CNC EGT-1313MD es una máquina herramienta ideal para taladrar y fresar de manera eficiente piezas de metal como placas planas grandes, bridas para energía eólica, discos y anillos. Para aplicaciones de taladrado, puede crear agujeros pasantes y agujeros ciegos en piezas de un solo componente o materiales compuestos. Las características de alta velocidad, precisión y rigidez la hacen superior a productos similares en el mercado. El modo de control numérico por computadora (CNC) nos ofrece mecanizado automatizado, alta precisión, multivariedad y producción a gran escala. EagleTec CNC tiene muchos modelos estandarizados para satisfacer los requisitos de producción de diferentes usuarios. Además, también podemos personalizar máquinas para usted de acuerdo con sus necesidades específicas. 2024 La mejor fresadora y taladradora CNC para trabajar metales a la venta a un costo razonable ahora.

Si el tamaño de trabajo no es adecuado para sus requisitos de producción, consulte nuestra fresadora de pórtico CNC EGT-4013MD; si solo se requiere un proceso de perforación (sin fresado), consulte la máquina perforadora CNC EagleTec para metal EGT-1616D o la máquina perforadora y roscadora CNC EGT-2010D

La mejor máquina fresadora y taladradora CNC en acción

La demostración incluye los siguientes tres capítulos:

0:00 Mosaico de video

0:15 Taladrado de alta velocidad en acción con salida de agua en el centro del taladro en U

1:38 Fresado frontal en acción

Características de la fresadora y taladradora CNC de China

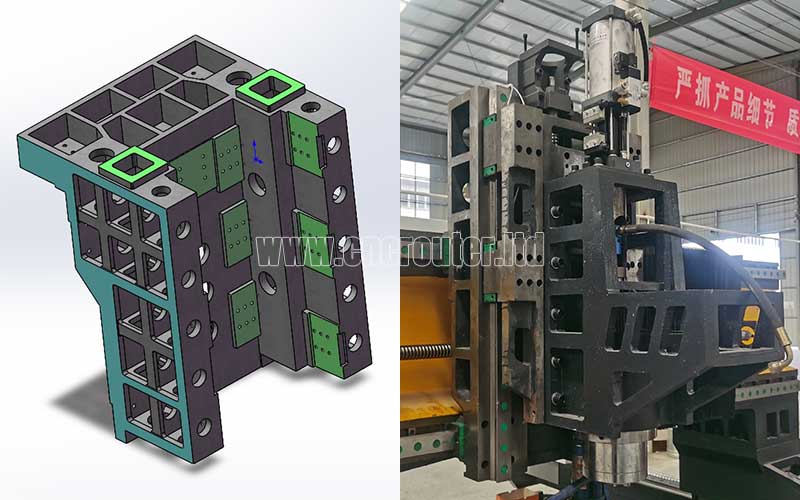

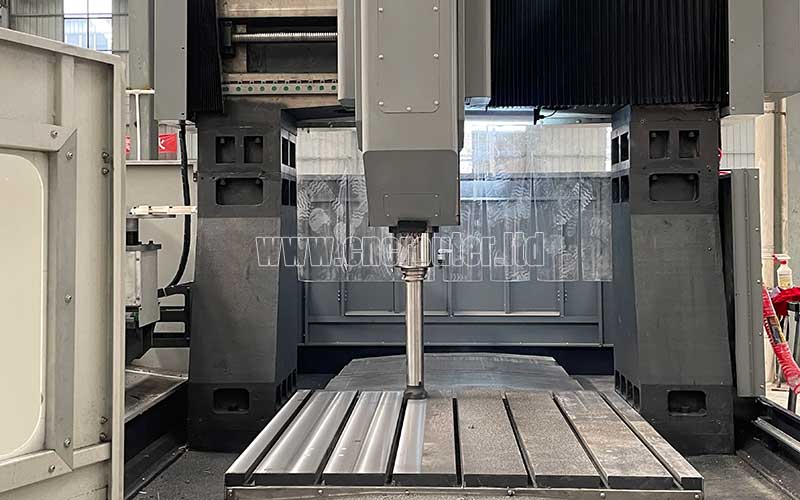

• La estructura del eje Z es el punto fuerte de esta fresadora y taladradora CNC. A diferencia de algunos equipos similares con dos rieles lineales en sus ejes Z, la caja del husillo utiliza un diseño envolvente y su eje Z está equipado con cuatro guías lineales de rodillos de 45 mm. Este diseño aporta a la máquina algunas mejoras y varios beneficios, como capacidad de carga para trabajos pesados, alta rigidez de movimiento, excelente precisión de posicionamiento y gran estabilidad de mecanizado.

• El husillo de fresado es accionado por un mecanismo de transmisión que consta de servomotores de CA y tornillos de bolas. Además, tiene funciones de aflojamiento automático de la herramienta, aflojamiento compuesto neumático e hidráulico y tensión del resorte de disco.

• El husillo mecánico está conectado directamente al servomotor mediante una correa de distribución, lo que permite que el husillo aborde las funciones de orientación y roscado rígido. El mecanismo de un servomotor de CA dedicado que impulsa la rotación del husillo a través de una correa es muy útil para aumentar su par.

• Un rodamiento japonés de seis filas está colocado dentro del husillo; sin embargo, hay cuatro en la parte delantera y dos en la parte trasera. Este conjunto de rodamientos de contacto angular garantiza que la velocidad del husillo cambie de manera uniforme y constante. Junto con el cono de la herramienta BT50, también cuenta con una junta rotativa italiana, lo que permite que la máquina alcance la descarga de agua central. La enigmática perforación de alta velocidad con taladro en U no sería posible sin estos componentes.

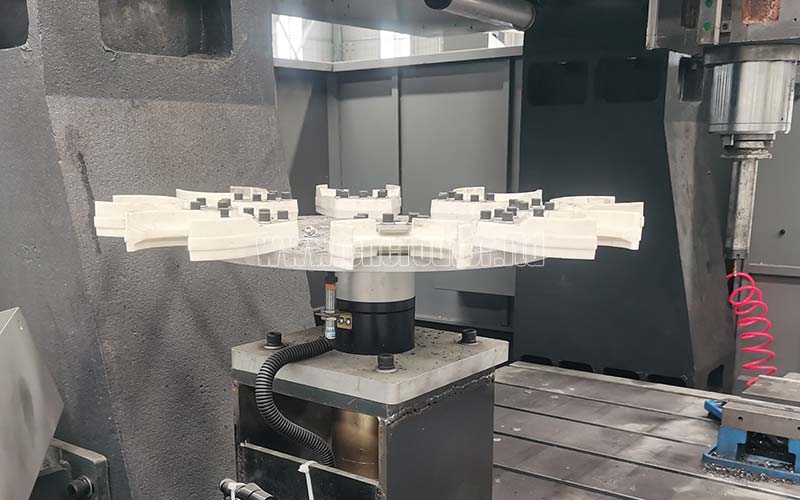

•La operación de la fresadora y taladradora CNC se hace más rápida y fácil con el cambiador de herramientas de husillo y el almacén de herramientas giratorio.

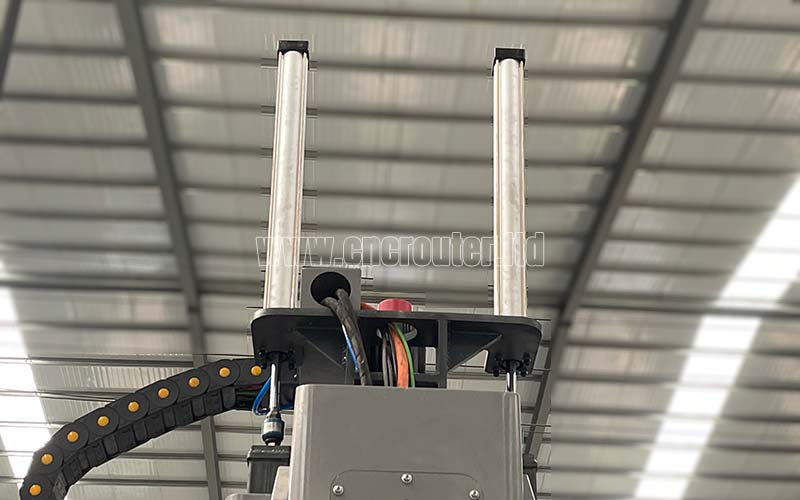

• El movimiento del cilindro de doble equilibrio de nitrógeno se realiza mediante un sistema de presión de aire independiente. Este tipo de cilindro, con un diseño más especial que los cilindros comunes, puede ayudarnos a equilibrar cualquier fuerza desequilibrada que se produzca durante el funcionamiento de la máquina. Ayuda a reducir el desgaste y el par sin carga; esto contribuye a garantizar la precisión y la estabilidad del husillo de bolas, ya que elimina cualquier efecto procedente de otros factores externos, además de los necesarios para la operación prevista.

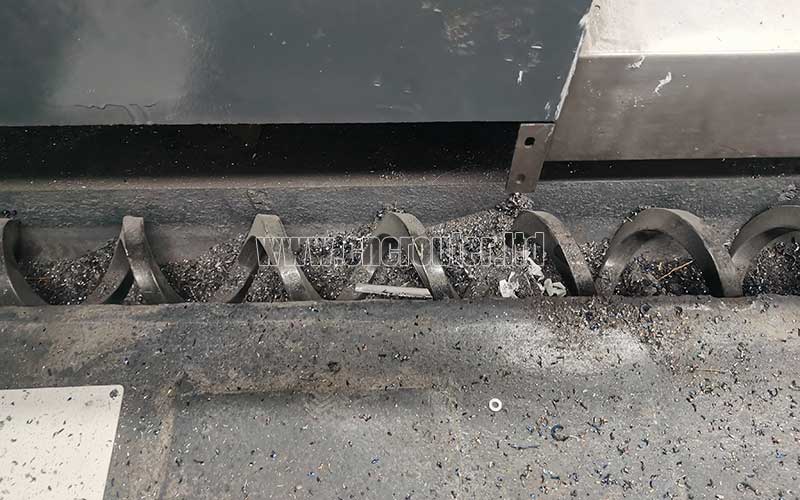

• A través de las ranuras en espiral en ambos lados de la cama, el refrigerante fluye hacia el elevador de placa de cadena en la parte trasera de la fresadora de taladro CNC.

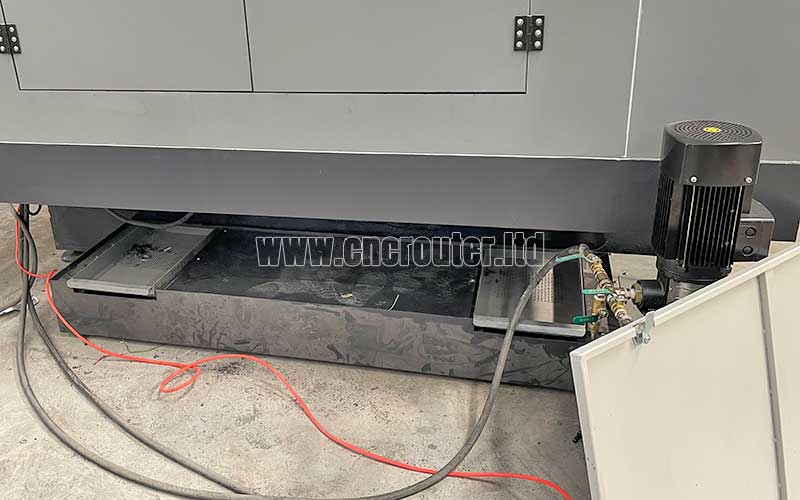

• El refrigerante se filtra y se separa, luego se transporta a la boquilla de enfriamiento en el husillo a través de una bomba eléctrica después de fluir hacia el tanque de refrigerante en el elevador.

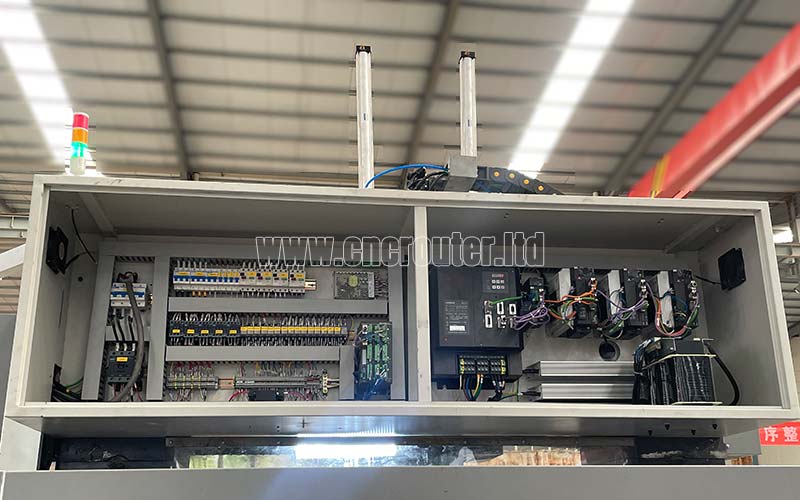

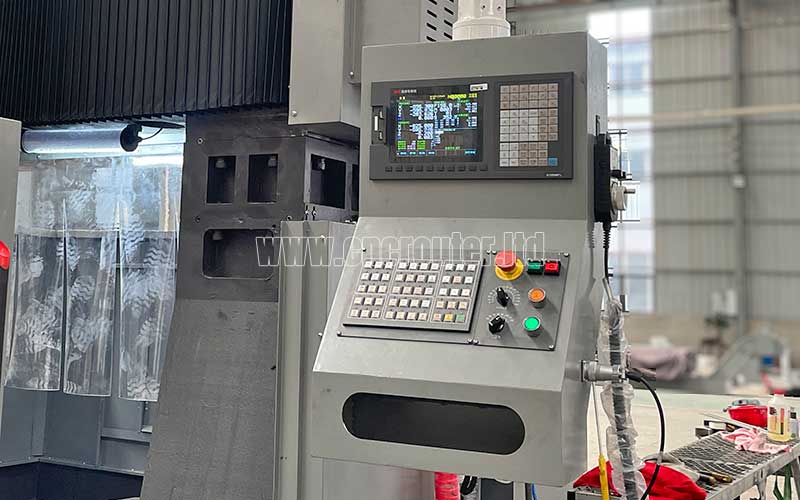

• Mediante tecnología CNC, una unidad portátil con interfaz USB y pantalla LCD se combina con una caja de control centralizada. La programación, el almacenamiento, la visualización y la comunicación se hacen más fáciles con las funciones de la interfaz de operación, como diálogos entre humanos y computadoras, compensación de errores y alarmas automáticas.

• Función de memoria de punto de interrupción. Si un corte de energía repentino u otra razón detiene la operación, el operador puede localizar de manera rápida y sencilla la posición del último orificio perforado antes del corte de energía y proceder a la siguiente operación sin demora.

• El sistema permite al operador controlar tanto el tiempo de rotura de viruta como el ciclo, lo que permite diferentes propósitos de rotura de viruta.

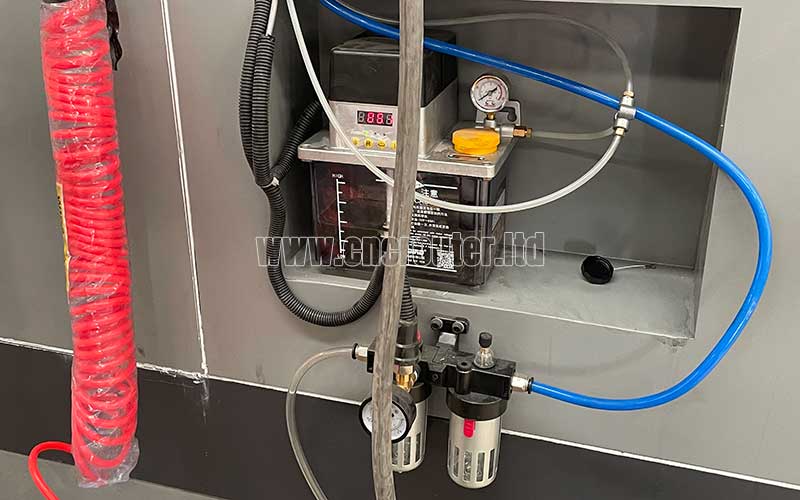

• El operador solo tiene que indicar el intervalo de tiempo que separa dos pasadas de lubricación. El engrasador comenzará a funcionar por sí solo una vez que haya transcurrido el tiempo predeterminado. Un engrasador automático lubrica automáticamente todos los componentes de la transmisión, lo que reduce la resistencia a la fricción y extiende la vida útil de la máquina fresadora CNC.

• Esta máquina incluye sistemas de refrigeración internos y externos. Mientras que los procesos de fresado ligero requieren refrigeración externa, el taladrado a alta velocidad requiere refrigeración interna.

• El funcionamiento sencillo del dispositivo consta simplemente de una placa de presión, una varilla de empuje, una varilla de tracción y una almohadilla que fija la pieza de trabajo.

Aplicación de la fresadora CNC

Campo de aplicación

La máquina es ideal para realizar perforaciones y operaciones de fresado en elementos metálicos como placas planas, bridas para energía eólica, discos y anillos.

Materiales aplicables

Cualquier tipo de metal.

Características de diseño de la parte mecánica

• Todos los componentes y elementos de fundición de esta máquina están hechos de hierro fundido HT250.

• La base, la mesa de trabajo, la columna, la viga, el ariete y otras piezas componen la máquina en su mayor parte. Todas están construidas con moldeo de arena de resina y hierro fundido de alta resistencia. Esto garantiza que la máquina tenga una buena absorción de impactos, estabilidad térmica y una gran rigidez y resistencia estructural general.

• Los tres ejes (X, Y y Z) utilizan un husillo de bolas más un servomotor para la transmisión;

• La base y la viga están dirigidas por guías lineales; y el husillo está accionado por cuatro guías lineales, formando así una estructura envolvente.

Entorno operativo para la fresadora y taladradora CNC

• El mecanizado de precisión depende de que se mantenga una temperatura ambiente constante; el rango de temperatura de funcionamiento adecuado de la máquina es de -10 ℃ a 35 ℃.

• Equipada con un estabilizador de voltaje para garantizar un voltaje constante en la región de trabajo de la máquina.

• La fresadora y taladradora CNC debe contar con una conexión a tierra segura; el cable de conexión a tierra debe ser de cobre con una resistencia de al menos 4 ohmios y un diámetro de más de 10 mm².

• Para evitar fallas en las máquinas herramienta o pérdida de precisión, mantenga el equipo alejado de la luz solar directa, fuentes de vibración, fuentes de calor, generadores de alta frecuencia y soldadores eléctricos.

Inspección de calidad del mejor centro de fresado, taladrado y roscado CNC de China

• Todas las fresadoras y taladradoras CNC de EagleTec se prueban con precisión y se compensan los errores de paso, el juego, la precisión de posicionamiento y la precisión de posicionamiento de repetición mediante el interferómetro láser británico RENISHAW. Este mecanismo garantiza tanto la precisión de procesamiento de la máquina como la estabilidad dinámica y estacionaria.

• Todas nuestras fresadoras CNC deben someterse a pruebas de ballbar. Esta prueba evaluará la precisión del mecanizado tridimensional y la redondez de la máquina calibrando su geometría y redondez utilizando un ballbar de la empresa británica RENISHAW y realizando pruebas de corte por arco.

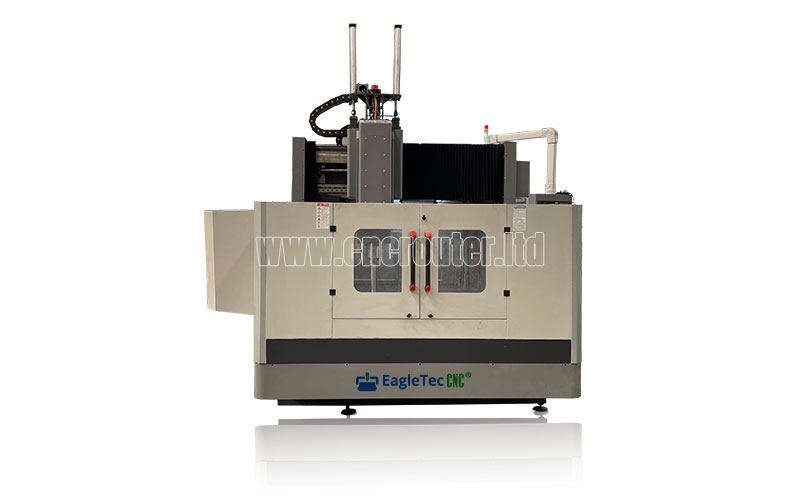

Detalles rápidos de la máquina fresadora y taladradora CNC EagleTec EGT-1313MD

• Recorrido XYZ: 1450 mm x 1450 mm x 600 mm

• Ancho del pórtico: 1500 mm

• Altura del pórtico: 800 mm

• Tamaño de la bancada: 1300 mm x 1300 mm

• Capacidad de carga máxima de la bancada: 2500 kg/m2

• Husillo: BT50-150, punta larga

• Potencia del husillo: 15 Kw

• Velocidad de rotación del husillo variable

• Almacén de herramientas de carrusel: 16 herramientas

• La bancada es una construcción de fundición integrada con buena integridad estructural; el eje X adopta dos sistemas de guía lineal de rodillos de 45 grados para trabajo pesado.

• Tres estructuras de guía lineal de 45 grados (rodillos) para el eje Y

• El eje Z utiliza cuatro guías lineales envolventes de estilo rodillo de 45 grados.

• Tornillos de bolas precargados de alta precisión para transmisión de tres ejes.

• Conectividad directa entre los ejes X e Y a servomotores de CA de alta potencia para garantizar una transmisión perfecta.

• Mediante una transmisión sin holgura, el eje Z está acoplado directamente por un servomotor de CA con un freno de retención.

Trabajo de preparación necesario antes de recibir las máquinas fresadoras CNC

Preparación de los cimientos:

• Contrate a una institución de diseño profesional para modificar los planos de construcción de los cimientos según las condiciones reales del suelo según los planos de los cimientos proporcionados por el fabricante de la máquina antes de comenzar la fabricación de la planta.

• Asegúrese de que los cimientos se construyan de acuerdo con los planos de construcción de cimientos profesionales. Los cimientos deben estar hechos de hormigón sólido, rígido y liso que cumpla con todos los requisitos especificados en los planos de los cimientos del fabricante. Una vez que se hayan colocado los cimientos y el hormigón se haya solidificado por completo, se pueden instalar las máquinas fresadoras CNC.

Preparación del cable de alimentación y del cable de tierra:

Antes de instalar formalmente el equipo, prepare el cable de alimentación desde la fuente de alimentación principal de la fábrica hasta el gabinete de la máquina y el cable de tierra desde el gabinete eléctrico hasta un punto de conexión a tierra independiente. La parte del cable de tierra requiere una conexión a tierra independiente.

Preparación de la carretilla elevadora:

Apertura de herramientas, equipos de elevación y cuerdas de elevación

Lista de embalaje de la fresadora CNC

• Máquina CNC x1

• Gabinete de control x1

• Máquina de eliminación de virutas x1

• Accesorios estándar

• Unidad USB con un conjunto completo de manuales de usuario e instrucciones x1

Parámetros técnicos del centro de mecanizado de roscado y taladrado de fresado CNC de China

Preguntas y respuestas

P: ¿La máquina tiene la función de enfocar automáticamente el centro?

R: Al procesar una pieza de trabajo con brida circular, se puede colocar en cualquier posición en el banco de trabajo. El detector de bordes instalado en el orificio cónico del husillo mide tres puntos cualesquiera en la pieza de trabajo (diámetro interior o diámetro exterior) y luego la alinea. La posición central se calcula automáticamente mediante el programa CNC, que es preciso y rápido.

Si le gusta la mejor máquina fresadora y taladradora CNC a la venta aquí, ¡comuníquese con nosotros hoy mismo para conocer los precios y las especificaciones!
