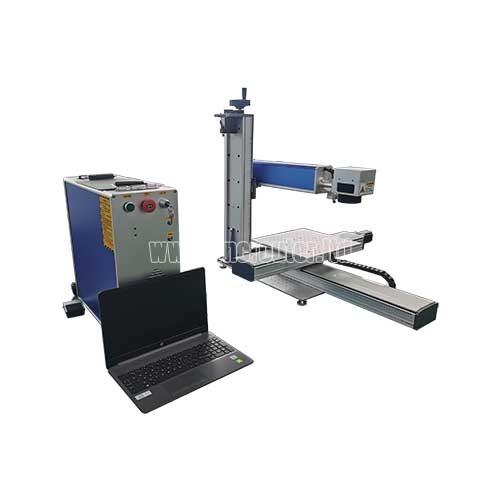

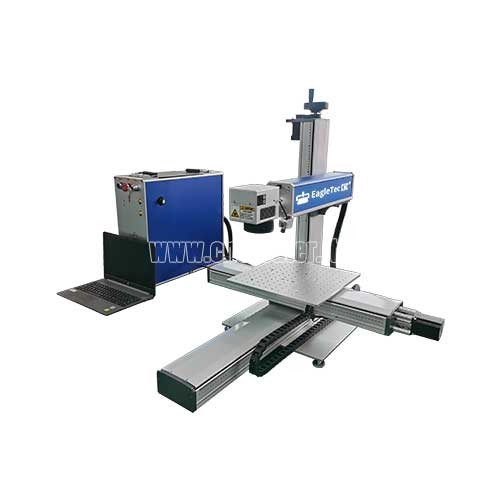

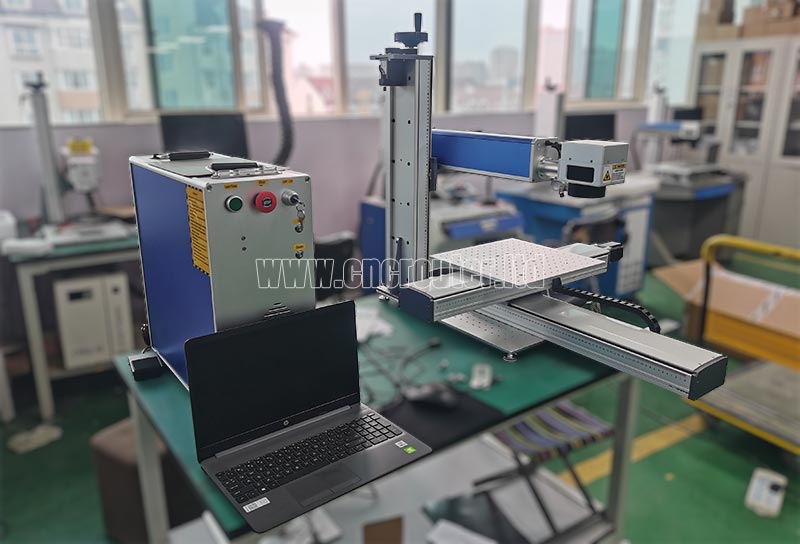

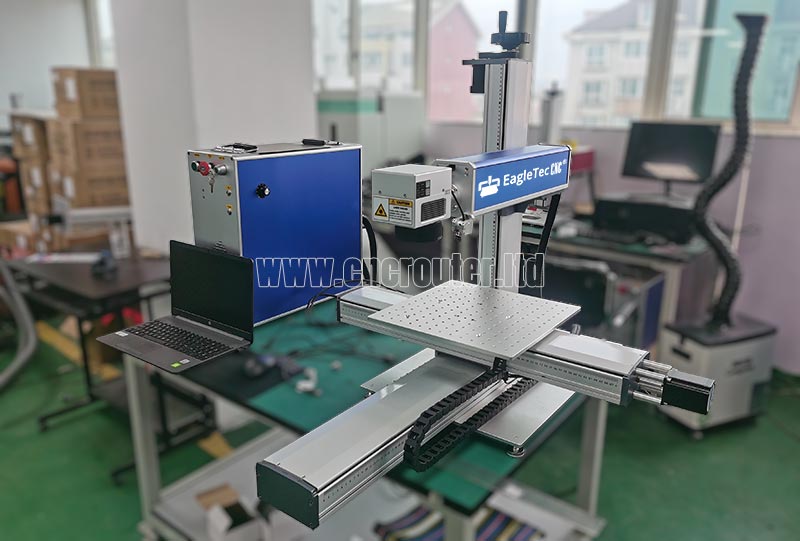

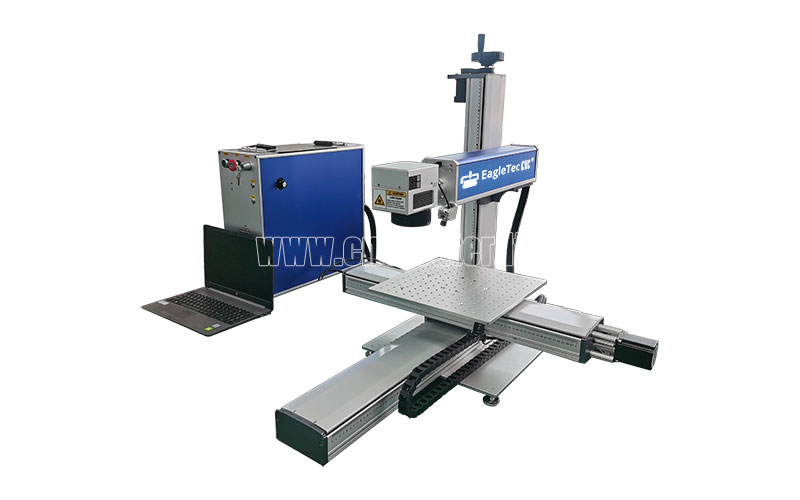

Máquina de marcado láser de fibra con mesa deslizante XY para grabado de gran formato

Resumen

La máquina de marcado láser de fibra con mesa deslizante XY es un nuevo diseño que amplía el área de grabado al hacer que los ejes X e Y se muevan. Este diseño nos permite no estar limitados por el alcance del irradiador láser durante el proceso de marcado. Los ejes X e Y móviles llevan la pieza a marcar al rango de irradiación del láser. De esta manera, ya sea una pieza pequeña y delicada o una pieza de trabajo grande, nuestra máquina de grabado láser puede manejarla fácilmente, asegurando que cada marca sea precisa. Es una herramienta perfecta para aplicaciones de marcado de gran formato.

Características

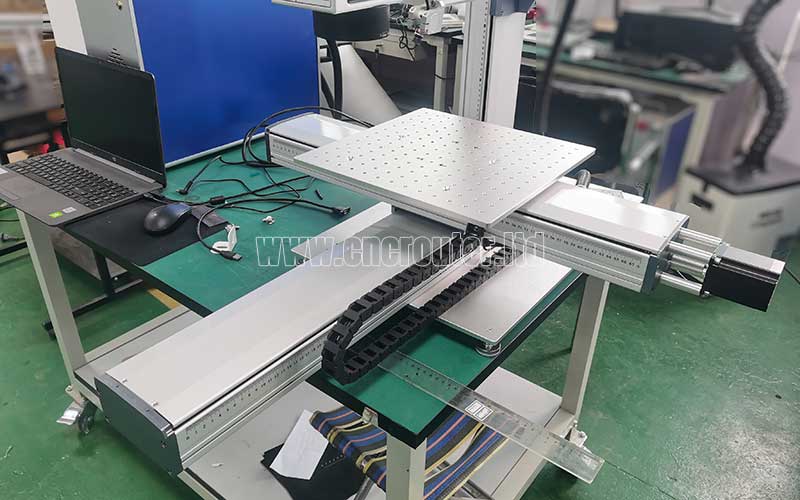

• La mesa deslizante está accionada por dos motores paso a paso, uno para cada eje. Utiliza componentes modulares y presenta un buen sellado, alta precisión y durabilidad.

• La plataforma se puede mover en ambas direcciones a lo largo del eje X y del eje Y. Esta estructura puede transportar piezas de trabajo más grandes al área de marcado del cabezal láser para ampliar el rango de grabado.

• Vista previa con luz roja: clara y fácil de entender de un vistazo. Hay dos modos de posicionamiento: marco de vista previa de proyección y marco de rueda exterior. Posicionamiento rápido, enfoque automático opcional

• El galvanómetro digital de alta velocidad mejora la productividad.

• Las lentes ópticas duales permiten un enfoque rápido y preciso. Adopta lentes resistentes a altas temperaturas con revestimiento de doble cara y está equipado con tecnología de corrección óptica para lograr un enfoque láser preciso y de alta velocidad.

• Al usar el generador láser de fibra de marca, el punto es de solo 0,01 mm.

• El chip de nanoescala integrado tiene las características de marcado preciso, funcionamiento suave, inteligencia y eficiencia.

Software

La máquina láser está equipada con un software profesional, EzCad. La interfaz de operación es simple y fácil de entender, y puede comenzar a trabajar en un segundo.

• El software adopta la interfaz de Windows y es compatible con Coreldraw, Autocad, Photoshop y otros formatos

• Admite AI/CS/PLT/PCX/DXF/DST/BMP/EZD y otros formatos, utilizando directamente fuentes SHX y TTF.

• Admite codificación automática, impresión de número de serie, número de lote, fecha, código de barras, código QR, etc.

• El software admite el diseño de cualquier gráfico, carácter y plantilla. Admite varios idiomas, incluidos chino, inglés, japonés y coreano, lo que lo hace conveniente y flexible.

Aplicación

Materiales aplicables

Metal: acero inoxidable, acero al carbono, alúmina, aleación de aluminio, aluminio, cobre, hierro, oro, plata, carburo y otros materiales metálicos que se pueden grabar en la superficie.

Plástico: plástico duro, material de PVC, etc.

Campo de aplicación

Es particularmente bueno para aplicaciones de marcado de áreas grandes, como placas de identificación, accesorios de plástico y metal, bricolaje, personalización, hardware, joyería, superficies de metal pintadas con aerosol, negocios de reparación o reacondicionamiento de dispositivos móviles, cerámica vidriada, vasijas de barro violeta, cartones pintados, tableros de madera de melamina, capas de pintura de espejo, grafeno, eliminación de virutas, latas, barriles de leche en polvo, etc.

Servicio posventa

EagleTec CNC ofrece servicios y asistencia posventa profesionales. Todas las máquinas cuentan con orientación y capacitación remotas por parte de ingenieros y están equipadas con videotutoriales sobre cómo instalar y usar la máquina hasta que la domine. Puede comenzar rápidamente.

Detalles rápidos

• Fuente láser: 20 vatios, Raycus

• Modo de enfriamiento: enfriamiento por aire

• Movimiento de la mesa: ejes X e Y

• Lente de campo: Longitud de onda OE

• Cabezal de marcado: Sino Galvo de alta velocidad

• Hardware del sistema de control para grabado láser: BJJCZ (original)

• Software de control: EzCad

• Fuente láser: 20 vatios, Raycus

• Modo de enfriamiento: enfriamiento por aire

• Movimiento de la mesa: ejes X e Y

• Lente de campo: Longitud de onda OE

• Cabezal de marcado: Sino Galvo de alta velocidad

• Hardware del sistema de control para grabado láser: BJJCZ (original)

• Software de control: EzCad

Configuraciones opcionales disponibles

Si lo necesita, puede elegir las siguientes opciones:

• Más opciones de potencia láser: 30 W, 50 W y 100 W.

• Equipo portátil con el programa EZCAD instalado, listo para funcionar

• Purificador de humo

• Opción de enfoque automático

Lista de embalaje

• Máquina de marcado láser de fibra x1

• Mesa deslizante X/Y x1

• Unidad USB con manuales completos en su interior x1

• Caja de herramientas x1

• Catálogo de productos CNC EagleTec x1

• Gafas de seguridad x1

• Cable de alimentación x1

• Pedal x1

• Cable de comunicación USB (entre el hardware de control y el equipo informático) x1

• Juego de llaves Allen x1

Preguntas y respuestas

P: ¿Cuál es el tamaño de bloque que podemos grabar a la vez?

R: Según las especificaciones de la lente de campo, el tamaño máximo del bloque que podemos grabar a la vez es de 200 mm x 200 mm.

P: El patrón ubicado entre dos bloques puede tener pequeños espacios y desalineación; parece una huella dactilar, por lo que supongo que el pequeño espacio es inferior a 1 mm, entonces debería estar bien.

R: Correcto. Ese pequeño espacio suele estar en el rango de 0,2 mm a 0,4 mm. Si su diseño no tiene ningún contenido justo en la conexión entre los bloques, no tendrá que preocuparse por los espacios o la desalineación.

Si le gusta la máquina de marcado láser de fibra con mesa deslizante que se muestra aquí, ¡comuníquese con nosotros hoy para recibir una propuesta gratuita!
