Grabador láser de códigos QR con alimentación automática y cinta transportadora

Resumen

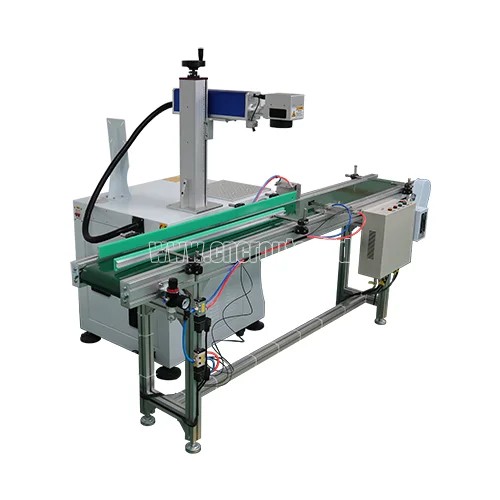

El grabador láser de códigos QR ET-F20AF viene equipado con una cinta transportadora que le permite tener la opción de alimentación automática. Los componentes se colocan en el transportador; Una vez que el operador presiona el botón INICIO, el transportador mueve las piezas hacia adelante hasta que el sensor de fibra óptica detecta el primer artículo, luego se detiene allí y el láser comienza a grabar. Una vez completado el marcado, la cinta transportadora se activa nuevamente para alimentar los componentes hacia adelante para grabar el siguiente artículo. La máquina seguirá funcionando según esta lógica hasta que el operador la detenga. Así es aproximadamente como funciona la máquina de marcado láser de códigos QR. Es una poderosa herramienta para grabar códigos QR, códigos de barras y números de serie en componentes electrónicos de manera fácil, productiva y precisa.

Vea la demostración en vivo del código QR de marcado láser para comprender cómo funciona

Características de la máquina de grabado láser de códigos QR

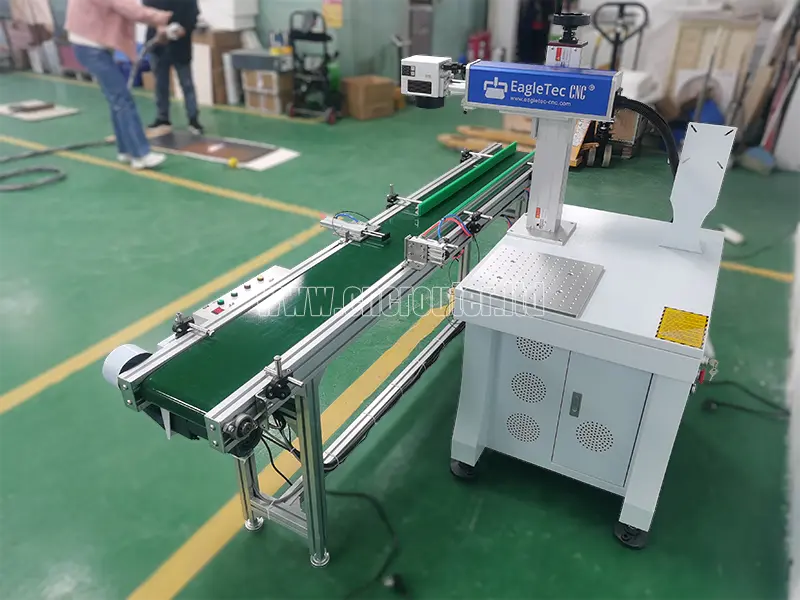

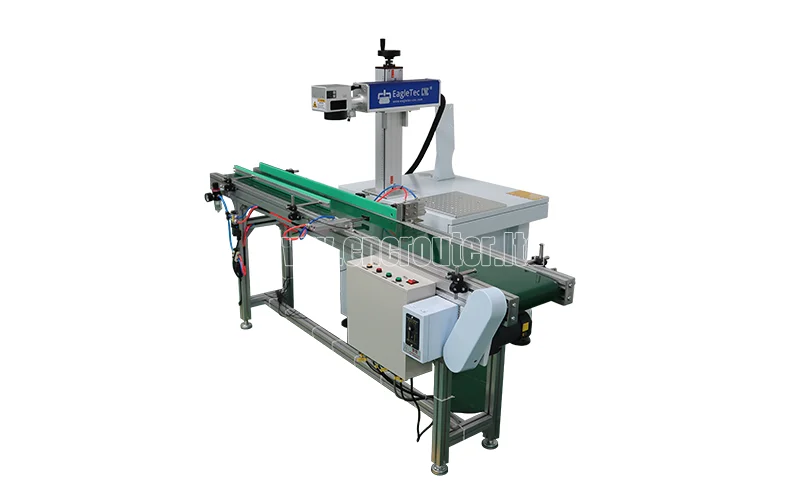

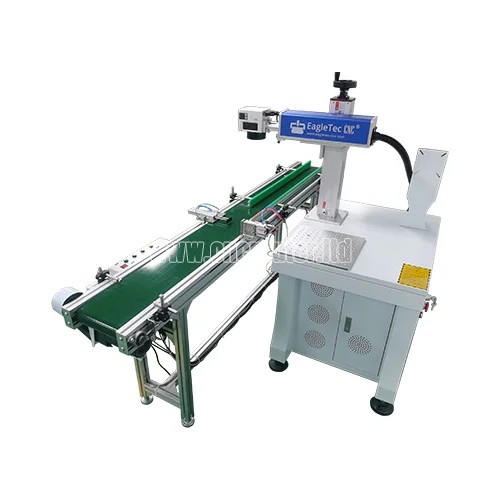

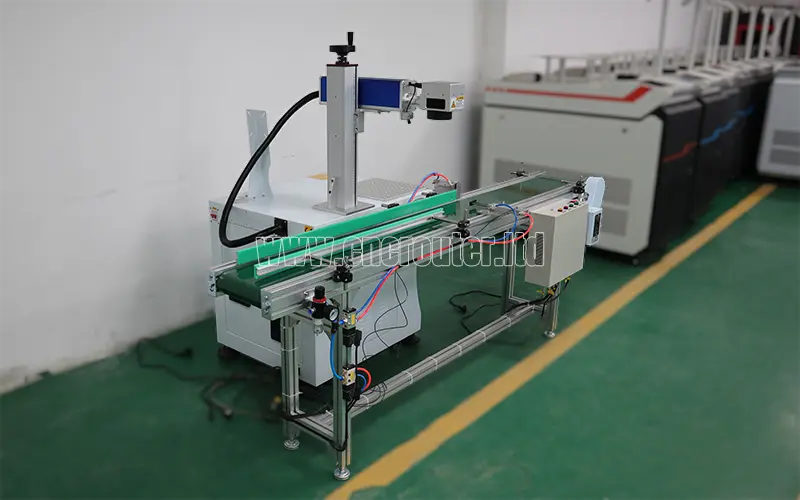

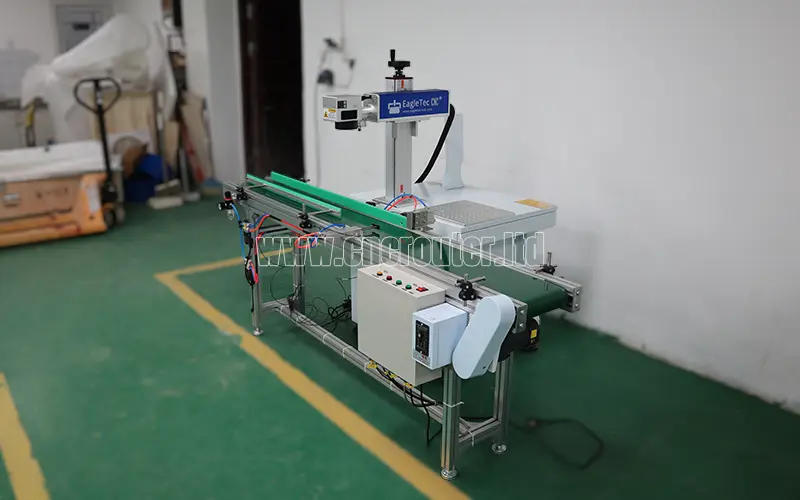

• Desde la perspectiva de la construcción, ET-F20AF es una combinación de una máquina de marcado láser de fibra de mesa y una cinta transportadora. Y los dos trabajan juntos a través de la comunicación electrónica.

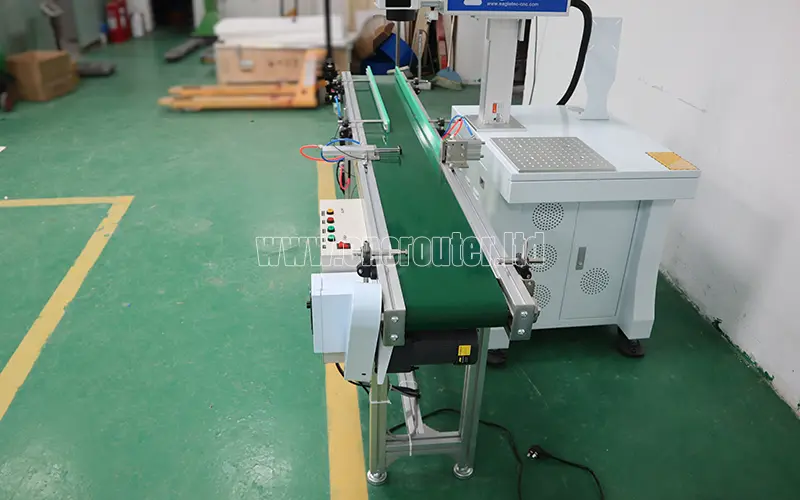

• El transportador sirve como mecanismo de alimentación automática, que mueve las piezas o componentes a grabar hacia adelante uno por uno. En el estado de funcionamiento, la parada y el arranque están controlados por un sensor de fibra óptica.

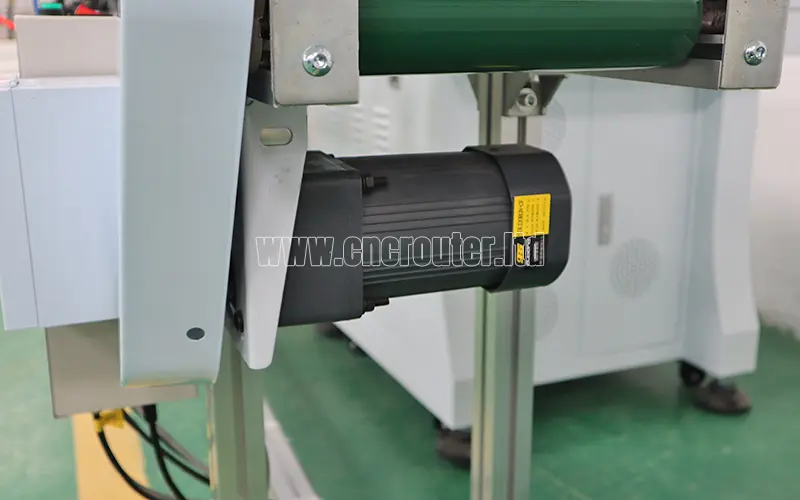

• La cinta transportadora funciona con un motor de inducción de 120 vatios con una capacidad de 1350 RPM.

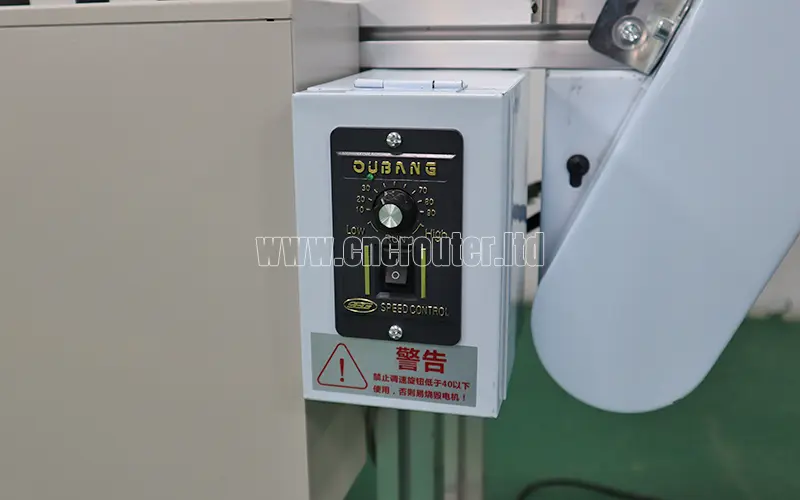

• Hay un controlador de velocidad para el transportador; Con él, el operador puede establecer una velocidad de alimentación automática adecuada según los requisitos de producción reales.

• El transportador está equipado con una abrazadera ajustable para aplicaciones de componentes con diferentes dimensiones.

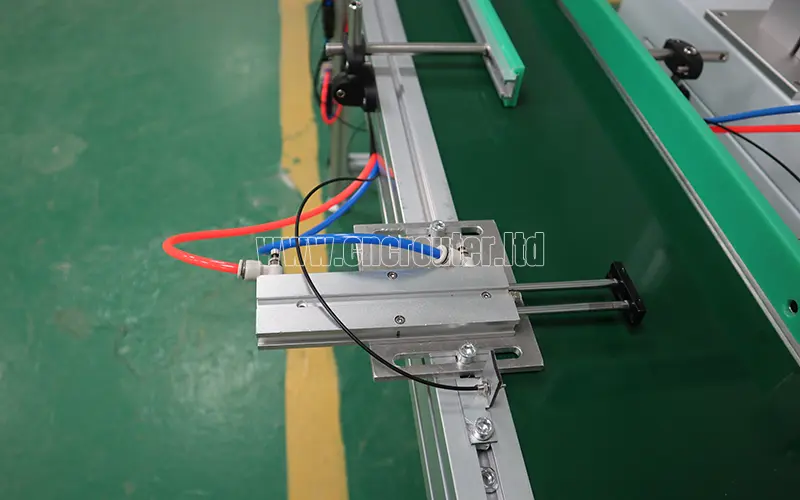

• El sistema de alimentación automática también incluye un sensor de fibra óptica y dos piezas de cilindros neumáticos. Cuando la cinta transportadora envía la pieza o componente al área de detección del sensor de fibra óptica, el sensor se activa y envía señales para realizar algunas acciones, deteniendo la cinta transportadora, sacando el cilindro de bloqueo y luego el posicionamiento. cilindro; en este momento, el componente se coloca con precisión en el área de grabado. A continuación, el láser comienza a marcar automáticamente. Una vez completado el marcado, el sistema de alimentación automático da otra señal para retraer los dos cilindros y la cinta transportadora comienza de nuevo. Así es como funciona el mecanismo de alimentación automática de la máquina de grabado láser de códigos qr.

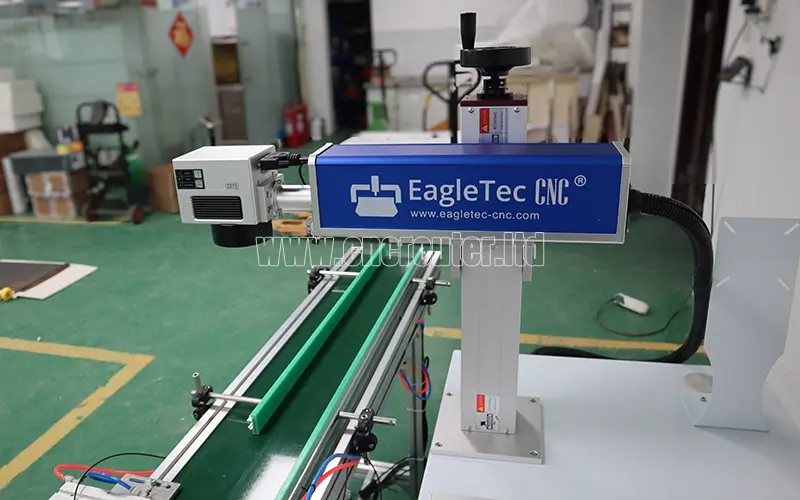

• El cabezal de marcado viene con un espejo de campo de escaneo de longitud de onda y un galvanómetro SINO GALVO; ambos son artículos de marcas de primer nivel.

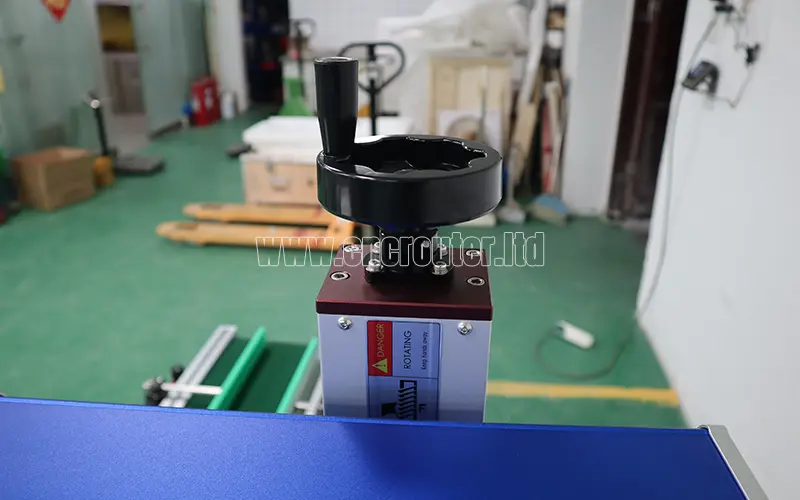

• En la parte superior del cabezal de marcado láser, hay una rueda manual que puede hacer que el cabezal suba y baje durante el proceso de ajuste focal.

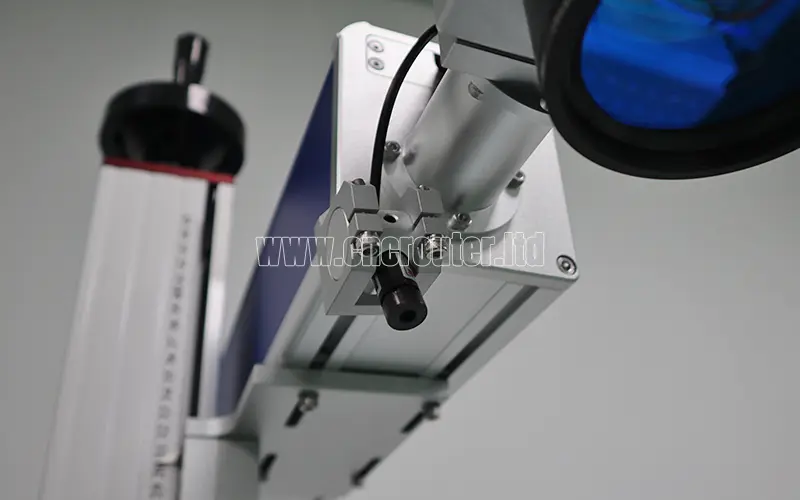

• Para facilitar el ajuste focal, se monta un indicador de punto rojo debajo del cabezal de marcado. Cuando el punto rojo emitido por el indicador coincide completamente con el enviado por el láser significa que hemos obtenido la distancia focal requerida.

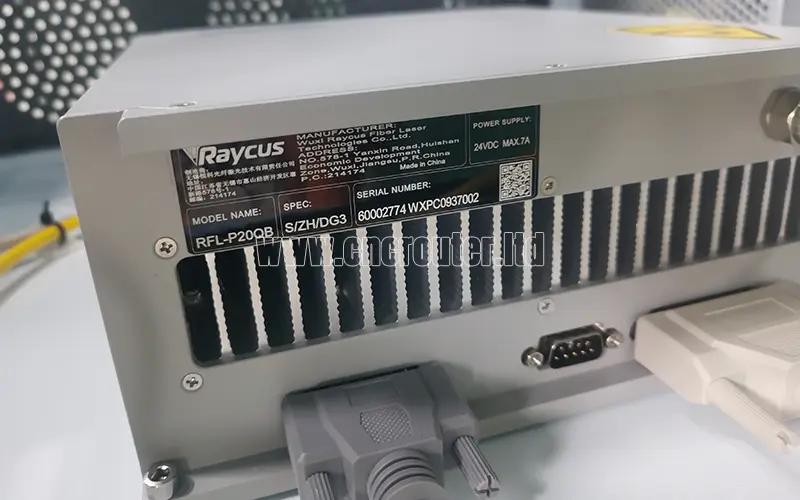

• El generador láser es la parte más importante de la máquina de marcado láser de códigos de barras. EagleTec CNC ha empleado constantemente el producto de más alta calidad disponible en el mercado: el láser Raycus.

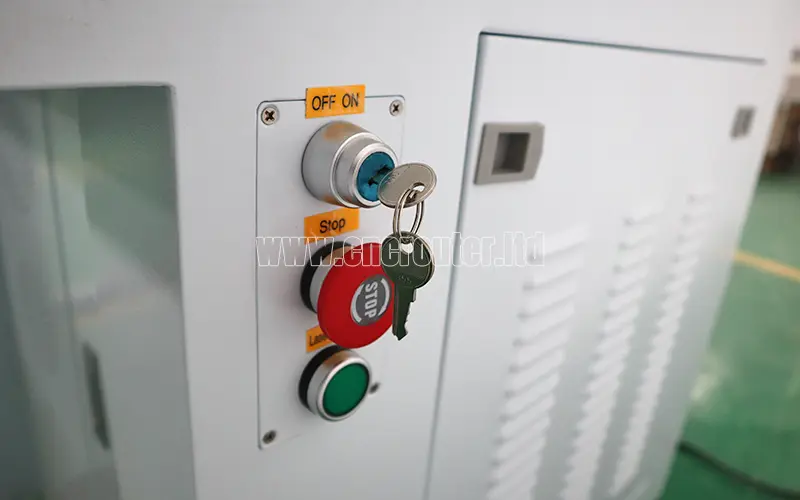

• Todos los botones e interruptores de la máquina láser están etiquetados en inglés.

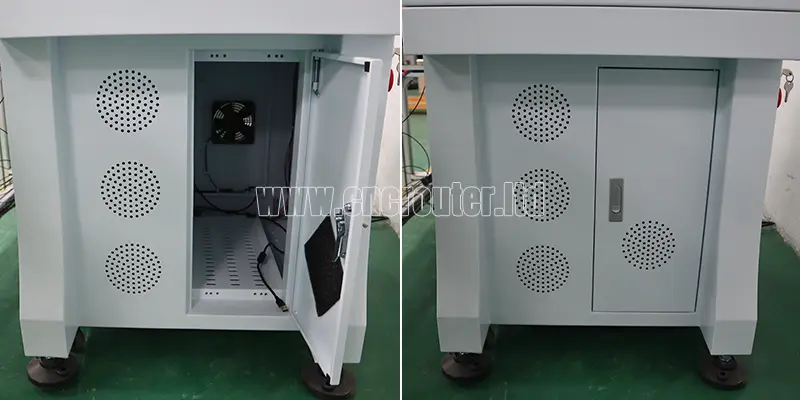

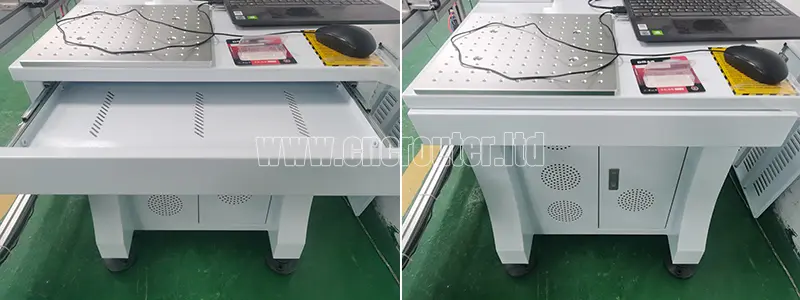

• Esta posición del gabinete se utiliza para colocar el host de la computadora.

• El cajón está diseñado para colocar el teclado.

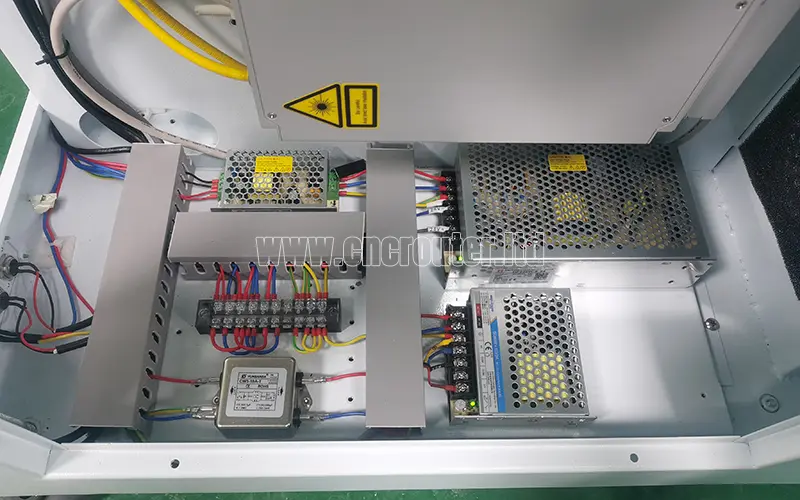

• Otros componentes eléctricos pequeños están montados dentro del gabinete debajo de la fuente láser.

¿Por qué elegir la máquina grabadora láser de códigos QR con alimentación automática?

Hay muchas formas diferentes de crear códigos QR en materiales. ¿Por qué deberíamos elegir una máquina de grabado láser de códigos QR con alimentación automática? Aquí hay un par de beneficios que puede esperar.

• Los componentes o piezas se pueden colocar en el transportador para un marcado fácil y preciso. La unidad de alimentación automática aumenta enormemente la productividad y minimiza la necesidad de mano de obra.

• Escanee fácilmente: No importa si está marcando un código QR, un código de barras o números de serie, el contenido marcado es permanente, claro y fácil de escanear.

• Más flexibilidad en los materiales aplicables: El láser de fibra es capaz de marcar piezas tanto metálicas como no metálicas.

• La máquina cuenta con un generador láser libre de mantenimiento con una larga vida útil y un costo de uso extremadamente bajo.

• La tecnología láser de fibra permite marcar a alta velocidad, con una capacidad de hasta 7.000 mm/seg.

• Los principiantes o novatos pueden aprender fácilmente a operar el grabador láser de códigos QR mediante un autoestudio que es simple y directo.

Aplicación de la máquina de marcado láser de código QR

Campo aplicable

Es una herramienta perfecta para marcar códigos QR, códigos de barras, números de serie y texto en componentes eléctricos como disyuntores, pulsadores, variadores de frecuencia, etc.

Materiales aplicables

La máquina de grabado láser de códigos QR es capaz de trabajar en materiales metálicos como metales recubiertos (aluminio anodizado), acero inoxidable, oro, plata y no metales, incluidos madera, plástico, papel y más.

Detalles rápidos de la máquina de marcado láser de código de barras

• Tamaño del conjunto de máquinas: 2000x950x1450mm

• Ancho del transportador: 200 mm; Se pueden hacer otros tamaños a pedido.

• Cinta transportadora ajustable en RPM

• Modo de control de alimentación automática: PLC

• Fuente láser: Raycus RFL-P20QB – Potencia: 20W (la mejor en China)

• Scanning Mirro: Wavelength OE (mejor en China)

• Galvanómetro de alta velocidad: SINO GALVO (mejor en China)

• Sistema de control para grabado láser: BJJCZ (original)

• Software de control: EZCAD

• Modo de enfoque: enfoque manual

Configuraciones opcionales disponibles para la máquina de grabado láser de códigos de barras

Los usuarios pueden optar por las siguientes opciones según sus requisitos de producción.

• Más opciones de potencia del láser: 30 vatios, 50 vatios y 100 vatios: alta potencia

• Equipo de computadora con el programa EZCAD instalado – listo para funcionar

• Purificador de humo

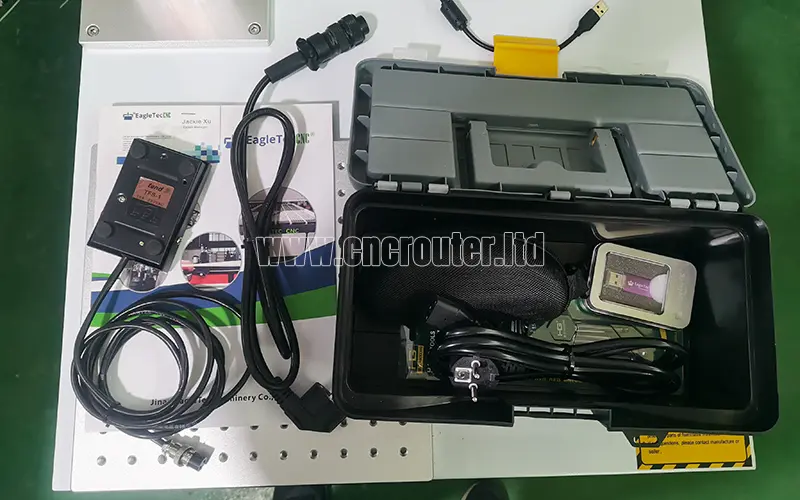

Accesorios gratuitos incluidos con el grabador láser de códigos de barras

El conjunto de accesorios estándar gratuito incluiría los siguientes elementos:

• Caja de herramientas

• Unidad USB con un conjunto completo de manuales de funcionamiento y tutoriales en vídeo en su interior

• Gafas protectoras, especialmente para láser de longitud de onda de 1064 nm

• Cable de alimentación

• Juego de llaves

• Llaves y pernos

Programa EZCAD original que viene con el grabador láser de códigos QR

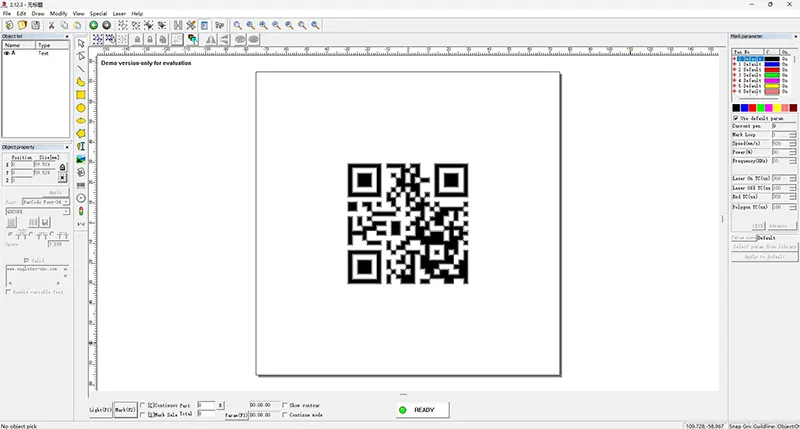

En la captura de pantalla siguiente, puede tener una idea clara de cómo se ve el programa.

P: ¿El software EZCAD admite la generación de códigos de barras y códigos QR?

R: Sí, lo hace. Puede generar códigos de barras o códigos QR con EZCAD. Sólo para tu información, el código QR que ves arriba ha sido generado por el programa EZCAD.

¿Cómo grabar con láser un código QR?

Paso 1. Prepare una máquina grabadora de códigos QR láser adecuada, como la EagleTec CNC ET-F20AF.

Paso 2. Cree el código QR/código de barras/número de serie requerido en el programa EZCAD y configure todos los parámetros relevantes.

Paso 3. Establezca bien la distancia focal y la posición de marcado.

Paso 4. Realice una prueba de marcado manual para comprobar si el código QR está grabado correctamente. Si es necesario, realice ajustes finos según la situación real.

Paso 5. Una vez que haya logrado el efecto deseado, puede iniciar el marcado láser de códigos QR en modo de alimentación automática.

¿No quiere saber cómo se empaquetan los grabadores láser de códigos QR EagleTec CNC?

P: ¿Se puede grabar con láser un código QR?

R: Sí. Máquinas de marcado láser como el Modelo. ET-F20AF aquí puede grabar códigos QR, códigos de barras, números de serie, texto y más.

P: ¿Se pueden grabar códigos de barras con láser?

R: Puede grabar con precisión y facilidad cualquier tipo de código de barras con un grabador láser construido por EagleTec CNC. El código marcado es claro y fácil de escanear.

P: ¿Qué tipo de servicio al cliente se proporcionará?

R: Nuestro compromiso con un servicio al cliente superior ha sido tan fuerte como nuestra dedicación a producir máquinas láser de alta calidad, siempre entregadas a tiempo. Nuestros expertos técnicos trabajan junto con personal de habla inglesa para crear tutoriales en texto y vídeo lo más detallados posible. Creemos que el resultado de este arduo trabajo es que nuestros manuales son los más completos y claros de la industria. Además de los manuales, nuestros expertos están listos para brindarle soporte en línea para guiarlo a través de cualquier problema que pueda tener durante el proceso de operación del grabador láser de códigos de barras. Por lo tanto, como usuario de las máquinas de marcado láser CNC EagleTec, no necesita preocuparse por el servicio al cliente o el soporte posventa.

Si le gusta la máquina grabadora de códigos QR aquí, no dude en contactarnos para obtener una propuesta gratuita.
