Mini torno CNC para madera para fabricación de patas de sillas – EagleTec

Breve

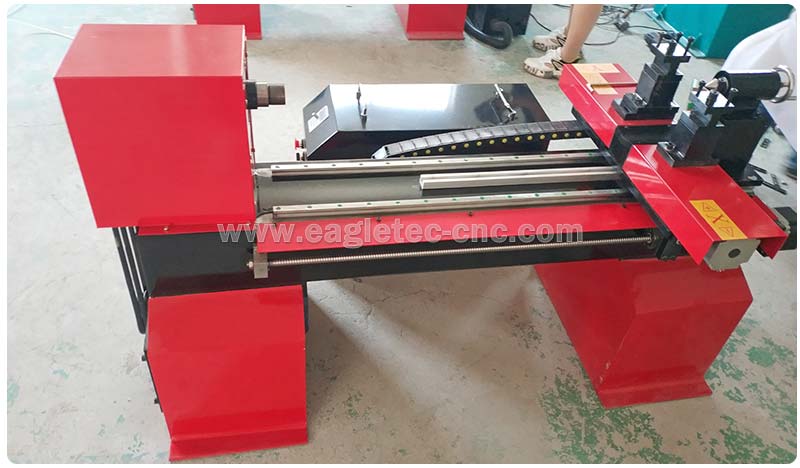

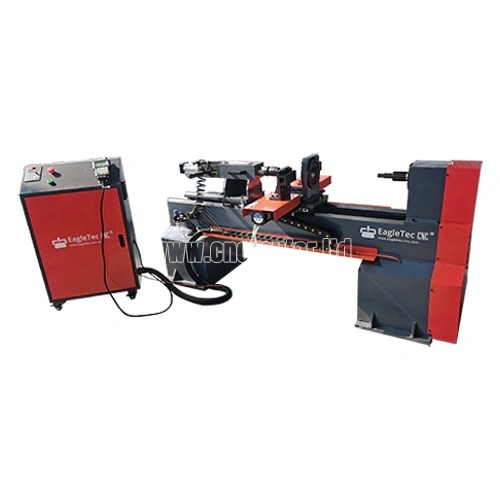

Este mini torno CNC para madera se utiliza principalmente para tornear patas de sillas, hacer obras de arte y pasatiempos. Aunque es un estilo compacto, todavía está equipado con un husillo de torno y dos cinceles para tornear madera. Desde este punto de vista, tiene la misma configuración que el torno de madera CNC de alta resistencia. El mini torno cnc para madera Gen 1 a la venta aquí es más adecuado para trabajos pequeños y livianos. Nuestro mini torno Gen 2 se lanzó al mercado en el año 2021. En comparación con el Gen 1, se ha actualizado en 4 aspectos. En cuanto a rendimiento, el Gen 2 puede ser equivalente a los tornos de alta resistencia mencionados anteriormente, excepto por un tamaño de corte más pequeño.

Demostración de trabajo: ¡Corte completamente un poste de escalera con el torno CNC para madera de tamaño pequeño EA-TL1020ST en menos de 90 segundos! (Esta es la 2da Generación. En la parte inferior de la página, puedes encontrar un resumen detallado de la misma)

En el video, verás que el mini torno cnc para madera de segunda generación procesa completamente un poste de escalera en menos de 90 segundos.

Para su información, el torno aquí también se puede fabricar con una sola herramienta de torneado de madera, según sus necesidades. Para ver cómo funciona el torno de una sola cuchilla, mire la demostración a continuación.

Ventaja del mini torno CNC EagleTec para madera

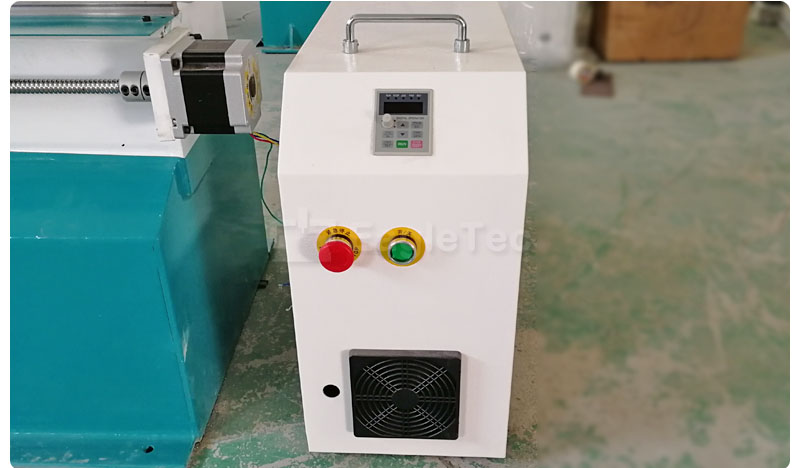

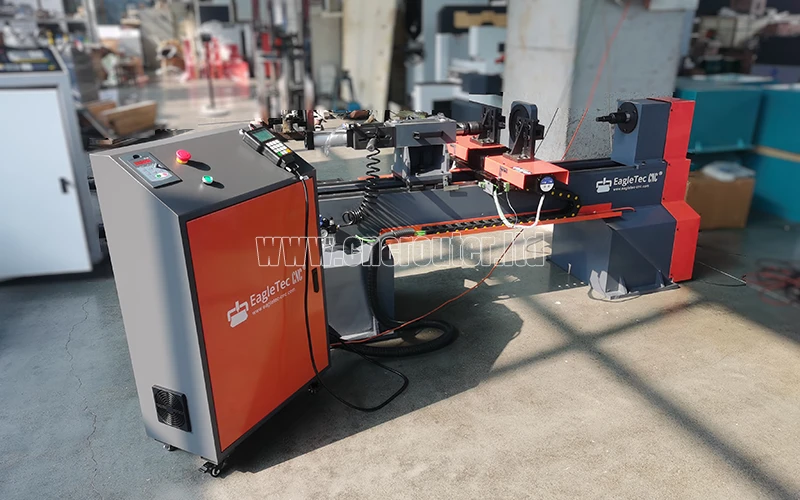

• Gabinete de control eléctrico CNC independiente estilo mini. La ventaja de un armario independiente es que facilita el mantenimiento y la reparación posterior de las piezas eléctricas.

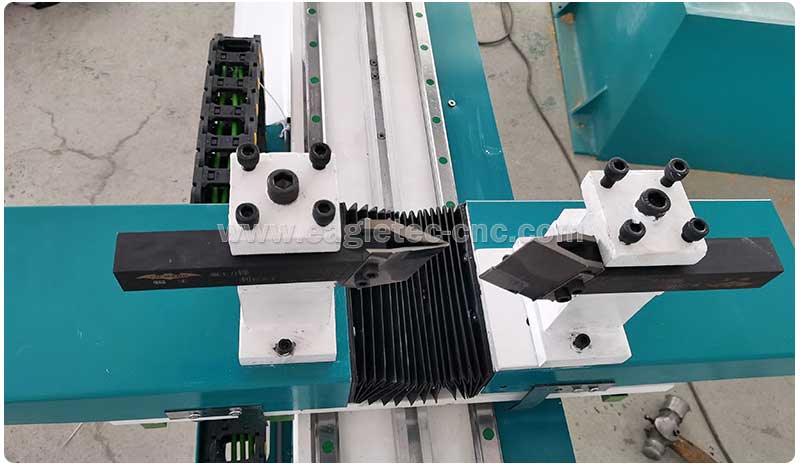

• El diseño constructivo de una herramienta rotativa y dos de torneado de madera permite realizar desbaste y acabado simultáneamente.

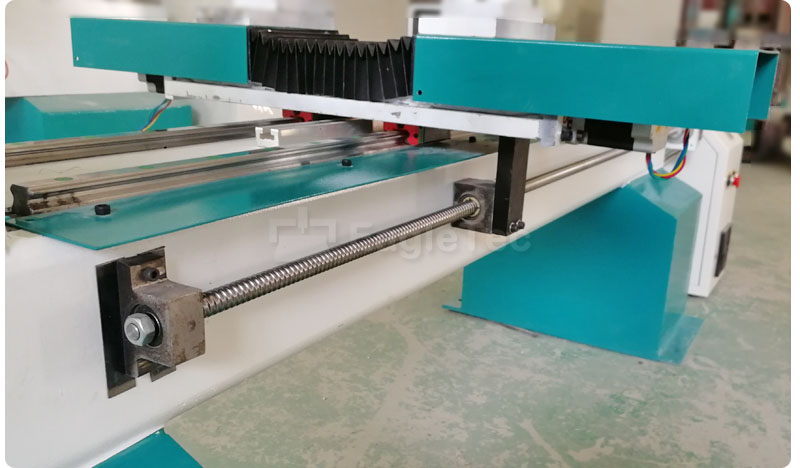

• El eje Y del pequeño torno cnc para madera adopta el mecanismo de transmisión mecánica del husillo de bolas rodantes, que tiene alta precisión y es más adecuado para el procesamiento de piezas pequeñas.

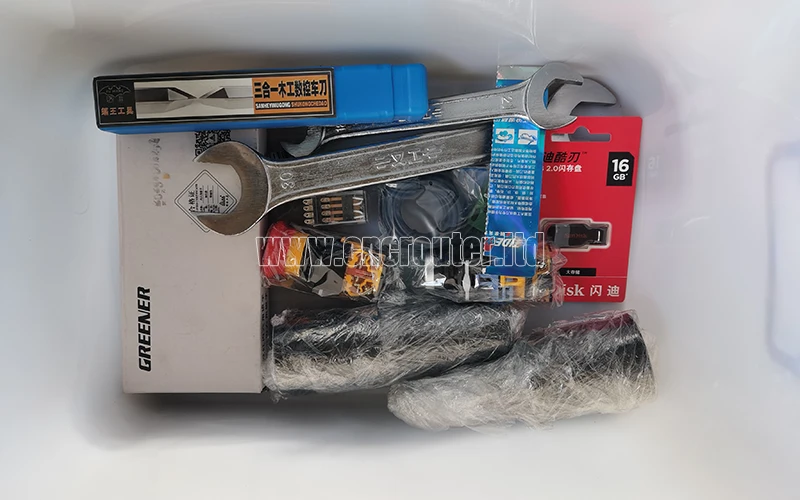

Cortadores gratuitos junto con el torno para madera EagleTec Mini CNC

EagleTec proporciona dos juegos de cortadores de forma gratuita, un juego de herramientas de torno para madera de carburo y un juego de cinceles para tornear madera de aleación. Ambos cortadores son de primera calidad aquí.

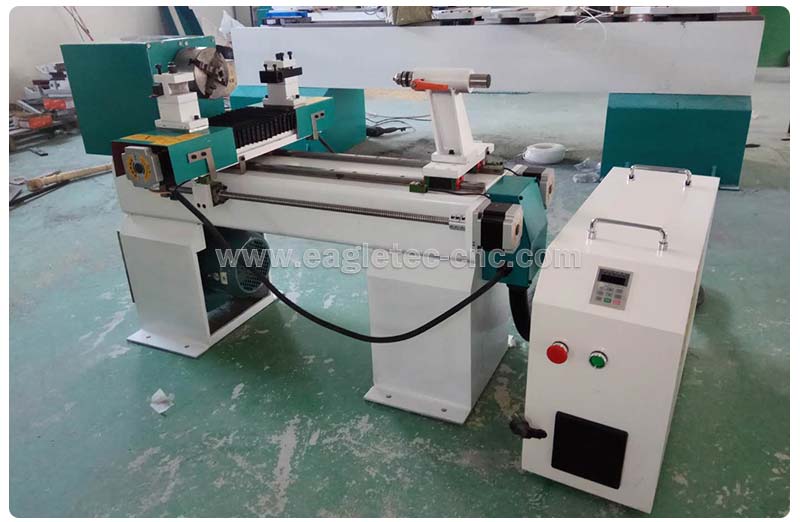

El torno para madera Hobby CNC se puede construir hasta un tamaño pequeño de 150 x 600 mm

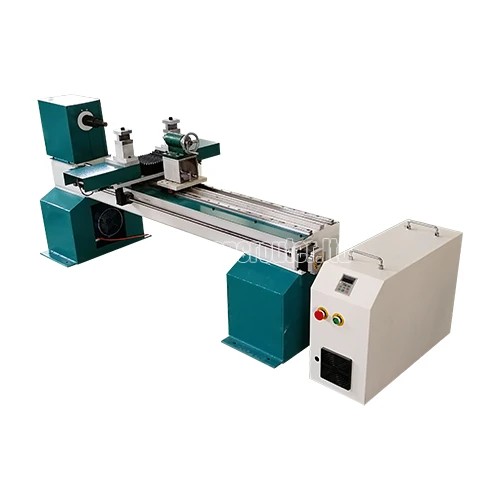

Detalles rápidos de la máquina de torno para madera CNC pequeña EagleTec

• Diámetro en bruto para torneado de madera de 20 mm a 150 mm

• Longitud en bruto para torneado de madera de 100 mm a 1.000 mm

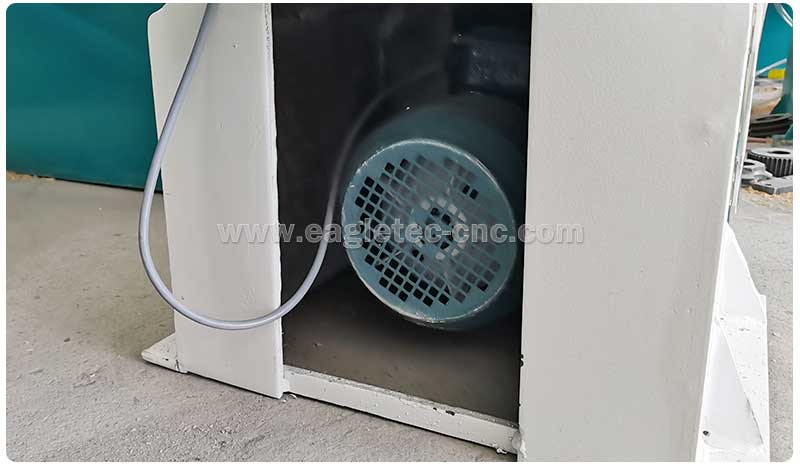

• Motor asíncrono trifásico de 2,2 kw para accionamiento giratorio

• Controlador cnc EagleTec especial para tornos de madera pequeños

• Motor paso a paso para eje de movimiento lineal

• Transmisión por husillo de bolas rodantes para XYZ

Capacidad de mecanizado

Sólo torneado de madera.

Solicitud

Campo aplicable

El mini torno de madera CNC es adecuado para la fabricación de patas de sillas/mesas de tamaño pequeño, columnas de escaleras, obras de arte, cebos de pesca (señuelos), manijas de grifos y pasatiempos.

Material aplicable

Todo tipo de maderas incluyendo roble, cedro rojo y haya.

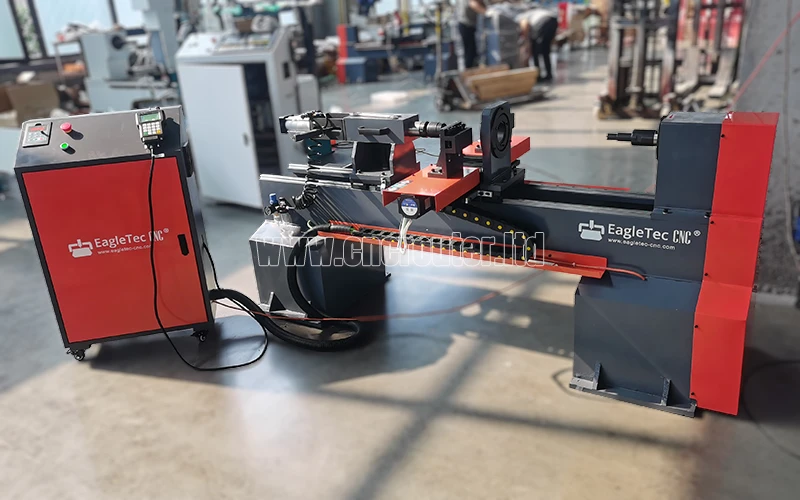

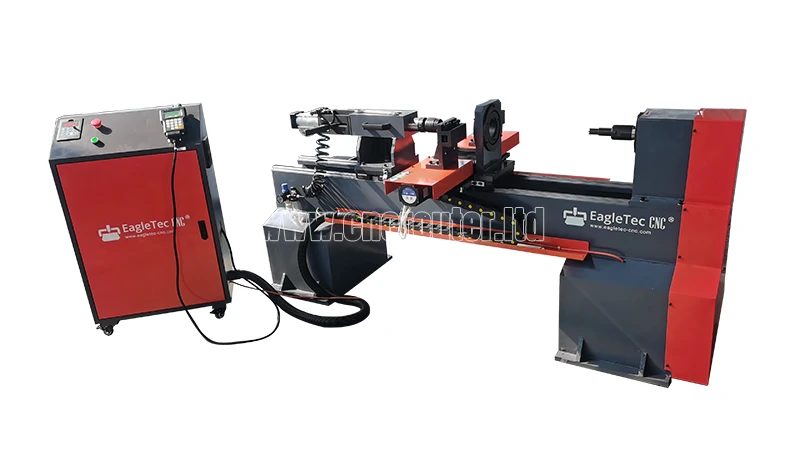

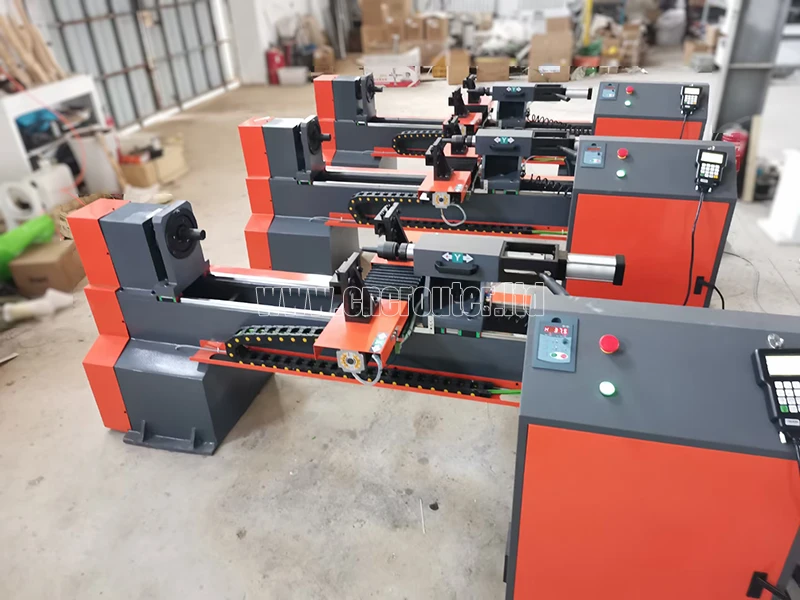

El nuevo modelo 2021 (paquete alto) ya está disponible: el torno de segunda generación

EagleTec-CNC lanzó al mercado el novedoso mini torno cnc para torneado de madera el 28 de julio de 2021. Este nuevo torno se ha actualizado en la siguiente configuración, por lo que es el paquete superior.

• La base se actualizó de soldada a de hierro fundido y el peso del torno es de hasta 630 kg.

• Está equipado con contrapunto neumático y luneta. Estos dos artículos no están disponibles en el paquete estándar.

• El motor del husillo se actualiza de 2,2 kw a 3,0 kw.

Para más detalles, por favor haga clic aquí.

Cómo empaquetamos el mini torno CNC para madera

Características del mini torno de madera CNC para señuelos/cebos de pesca

• El modo de control es control numérico por computadora.

• Controlador numérico especial para tornos de madera, de funcionamiento sencillo. Ejecute el dibujo DXF directamente; no es necesario realizar programación de trayectorias de herramientas.

• Guías lineales cuadradas HIWIN originales de Taiwán para XYZ.

• Dispositivo mecánico de sujeción del guardacabos.

• Equipado con herramientas de torneado de madera de la mejor calidad en China, corte rápido y larga vida útil.

Parámetro técnico del torno de madera CNC de mesa

Preguntas frecuentes sobre el mini torno CNC para madera

P: ¿Cuál es la diferencia entre Gen 1 y Gen 2? Exceptuando el peso, claro.

R: Buena pregunta. Realizamos las siguientes mejoras en Gen 2, en comparación con Gen 1.

• La construcción/base se actualizó a hierro fundido a partir de la estructura soldada, lo que permite que Gen 2 tenga una rigidez mecánica mucho mejor.

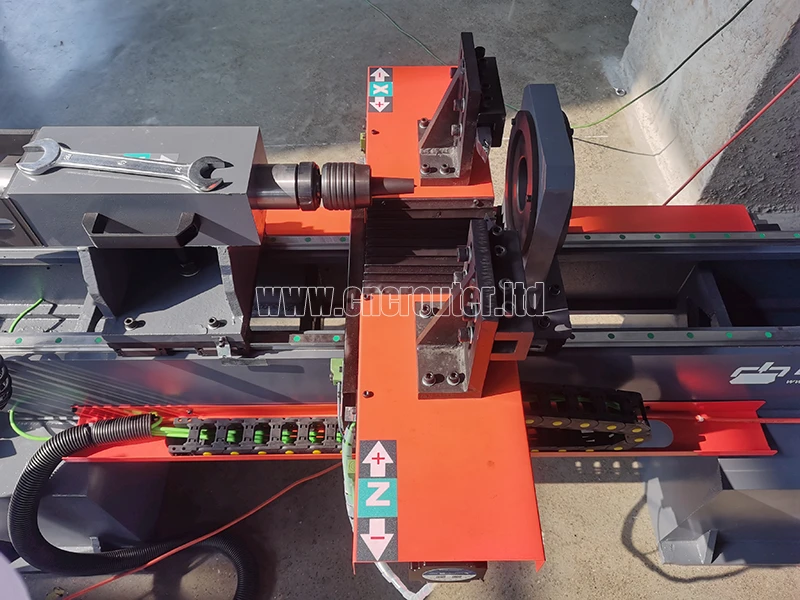

• Gen 2 viene con un contrapunto accionado por aire, mientras que Gen 1 está equipado con un contrapunto manual. El contrapunto accionado por aire es capaz de sujetar de forma segura la pieza de trabajo durante todo el proceso de mecanizado. Un problema común con el contrapunto manual es que tiende a tambalearse durante el mecanizado. Esto da como resultado una menor presión del contrapunto, lo que provoca un aumento de las vibraciones y un corte fallido.

• La potencia del husillo es diferente; La generación 2 es de 3 KW y la generación 1 es de 2,2 KW.

• Gen 2 está equipado con una funda, mientras que Gen 1 no tiene esa unidad.

P: ¿Es posible obtener un diámetro de trabajo de 250 mm en este mini torno?

R: Sí, EagleTec-CNC puede personalizar un tamaño de 250 mm para usted. Tenga en cuenta que los pedidos de tallas especiales tardarán más que los de tallas estándar.

P: ¿Se pueden fabricar tazones huecos (diámetros interiores)?

R: Sí, puede hacer eso. Aquí tienes una demostración.

P: ¿Existen accesorios para el estabilizador de husillos delgados?

R: Hay una funda central por donde pasa el material. La pieza de madera debe tener un diámetro coherente con la funda. El torneado debe realizarse en una sola pasada ya que, en las siguientes pasadas, la funda ya no estará en contacto con la pieza de trabajo.

P: ¿Alguna recomendación sobre el avance y la velocidad del husillo? ¿O todo depende?

R: Todo depende. Pero podemos darte algunas pautas. La velocidad de avance típica que utilizamos es 500 y las RPM del husillo son 3000. Este es el parámetro que utilizamos habitualmente, pero no siempre. Debemos considerar de manera integral factores como la dureza del material, la profundidad de corte y la forma de los husillos de madera, como por ejemplo si los postes de madera tienen detalles muy pronunciados. Creo que a través de múltiples experimentos, obtendrá los mejores parámetros de procesamiento.

P: Si tuviera un husillo cónico, ¿querría el extremo delgado hacia el motor o el otro extremo?

R: El cabezal y el contrapunto del torno sostienen los dos extremos de la pieza de madera respectivamente. No se requiere ninguna disposición especial para el extremo que mira hacia el motor. Normalmente los colocamos en coherencia con el dibujo DXF.

P: ¿Debería dejar siempre un bloque en cada extremo y cortarlo a medida más adelante?

R: Depende. Tampoco puedes dejar bloques en ambos extremos.

P: ¿Es posible instalar un portabrocas estándar en la sección de transmisión?

R: Sí, puede obtener un accesorio de portabrocas estándar con el torno. Por lo que es posible instalarlo en la sección de conducción. Para su información, el mandril estándar puede contener un diámetro máximo de 200 mm.

P: ¿Noté que esta máquina funciona con presión de aire? ¿O esto es sólo durante la configuración? Parece que necesita 0,8 MPA para la fuerza. ¿Se requiere esta presión todo el tiempo mientras la máquina está funcionando? No tengo una instalación de aire en mi pequeño taller, pero ¿tal vez pueda usar un compresor de aire?

R: Sí, el contrapunto accionado por aire requiere un pequeño compresor de aire. La presión del aire es necesaria todo el tiempo mientras la máquina está en funcionamiento.

P: Noto que la máquina pesa mucho. Vaya, más de lo que esperaba. Creo que tendría que hacer un soporte con ruedas. ¿Cómo manejan sus clientes el peso de las máquinas? ¿Viene con soporte para ruedas? Me preocupa si alguna vez tendré que mover la máquina, es muy pesada.

R: Un torno de alto rendimiento debe ser robusto. Porque solo el torno pesado no tendrá vibraciones en el proceso de torneado a alta velocidad y le ofrecerá un acabado agradable y limpio.

No viene con soporte para ruedas; Puede utilizar una transpaleta hidráulica manual para mover el torno como lo hizo nuestro cliente. No tiene sentido equiparlo con un soporte para ruedas, ya que esto reduciría la rigidez del torno y provocaría aún más que la máquina vibre al girar.

P: Me preguntaba si este torno viene listo para usar fuera de la caja.

R: Sí, lo es. Para este mini torno cnc para madera, viene listo para usar. Simplemente conéctelo a la electricidad y podrá encenderlo.

P: ¿Cuánto tiempo lleva obtener el mini torno para madera CNC que hace girar las patas de la mesa?

R: Desde el inicio del mecanizado, la mayoría de las patas de las mesas se pueden terminar en 1 a 3 minutos. Este es un rango de referencia aproximado; el tiempo específico depende de la dimensión de la pata, el diámetro del material y el tipo de material.

P: Torno madera. No más de 20 pulgadas. No mayor de diámetro de 5 pulgadas. ¿Cuál de sus máquinas necesito?

R: La mini máquina de torno aquí cumple muy bien con sus requisitos. El tamaño máximo de trabajo es 5,9” D x 23,6” L (150 mm x 600 mm).

P: ¿Cómo es el cable de alimentación de este pequeño torno CNC para torneado de madera para saber qué conexión necesito?

R: El torno de madera cnc para aficionados funciona con electricidad monofásica/CA 220 V; por lo que vendrá con un enchufe de 220 voltios; Puede ser estándar americano o estándar europeo. La siguiente imagen es un enchufe estándar americano de uso común para su referencia. Si lo que estás usando es diferente a este, podemos construir el torno según tu punto de venta.

P: ¿Cuántos enchufes tiene? ¿Uno para la computadora y otro para el motor del torno?

R: Hay una fuente de alimentación de 24 V para el sistema de control cnc, que está montada en la casa eléctrica, por lo que el controlador cnc ya no necesita un enchufe. Eso significa que todo el conjunto de torno tiene un solo enchufe.

P: ¿Se necesita una unidad flash para cargar archivos?

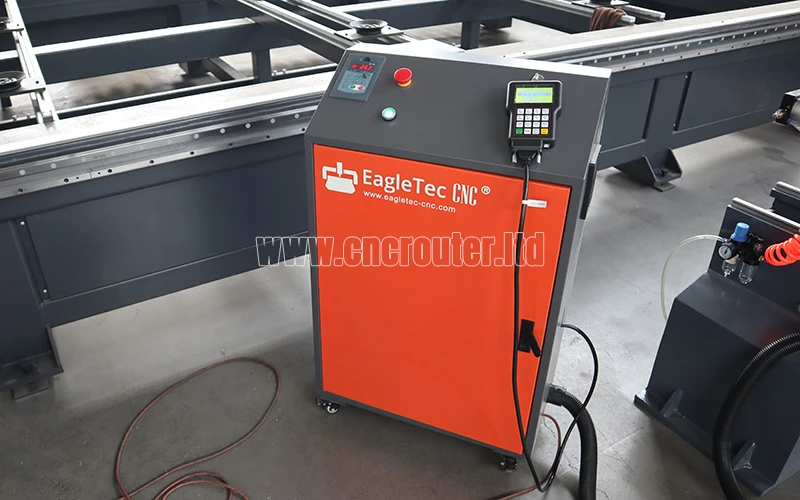

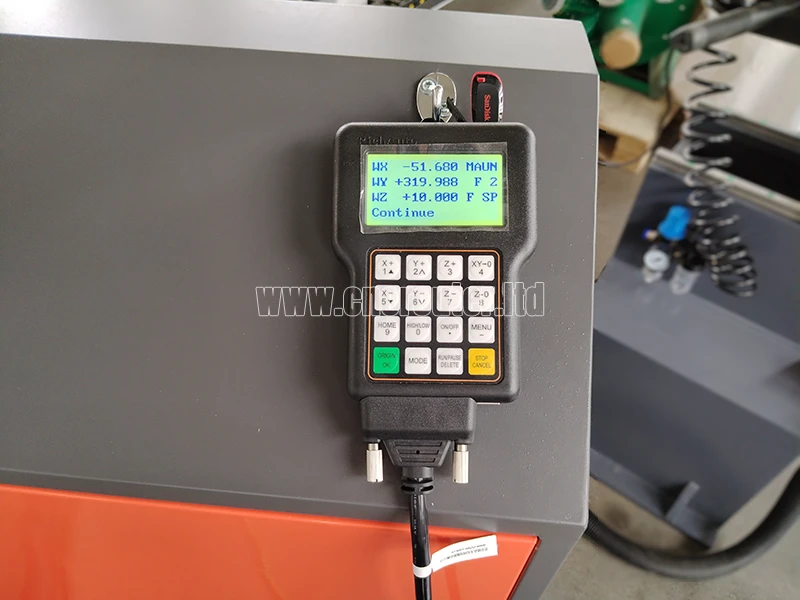

R: Sí, lo hace. El pequeño torno cnc para madera vendría con un controlador cnc fácil de usar, que es una unidad portátil. La entrada de archivos es a través del puerto USB.

P: ¿El torno para madera Hobby CNC solo es compatible con el programa AutoCAD?

R: El controlador admite archivos ***.dxf y ***.mmg (código G estándar). Por lo tanto, es compatible con cualquier software que pueda generar los dos tipos de archivos.

P: ¿Tiene una PC que viene con la máquina o podemos usar una propia con nuestro propio programa?

R: El torno no viene con una PC; y puede utilizar una de sus propias computadoras para ejecutar el programa AutoCAD.

P: ¿Puede utilizar el pequeño torno CNC para trabajar la madera sin ejecutar un recorrido de corte? Por ejemplo, si quisiera lijar una pieza en el torno a mano, ¿podría hacerla girar a las RPM deseadas?

R: Sí, podemos hacer funcionar el torno sin ejecutar una profundidad de corte. Podemos iniciar o detener manualmente el husillo a través del controlador portátil del torno; para ello existe una tecla ON/OFF. También podemos ajustar las RPM manualmente mediante el mando del panel de control para que puedas hacer girar a las RPM deseadas.

P: ¿Cuál es el consumo de corriente eléctrica del torno?

R: Son 18 amperios.

Si le gusta este mini torno cnc para madera de EagleTec, contáctenos para solicitar una cotización ahora.
