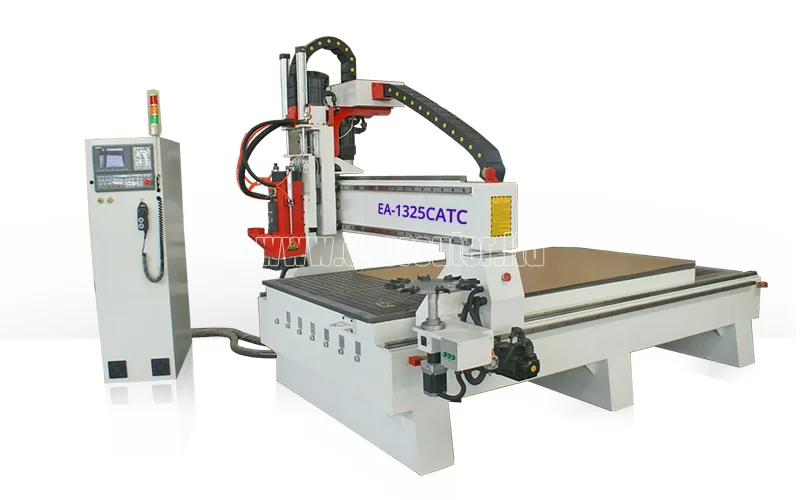

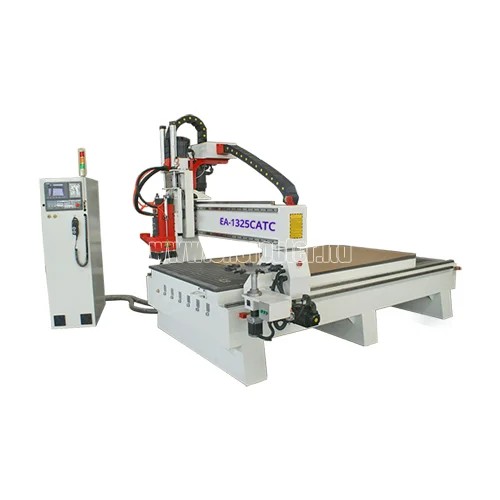

Modelo: EA-1325CATC
Categoría: Enrutador CNC ATC
Marca: EagleTec CNC
Condición: Nueva condición
Precio Referencial: US$ 19.500 / SET
Rango de precios: USD16000 a USD22000/SET según las diferentes configuraciones
Capacidad de suministro: 200 juegos mensuales
Disponibilidad: la producción comenzó después de la confirmación del pedido (PreOrder)
Plazo de ejecución: 20 a 25 días
Garantía: 12 meses
Método de pago: T/T, Western Union, Money Gram, Paypal
H.S. Código: 84659900.00
El enrutador CNC con cambiador de herramientas pertenece a la máquina CNCpara trabajar la madera de configuración de alta gama. En comparación con el enrutador de madera CNC con cambio manual de herramientas, la ventaja del cambiador automático de herramientas es que las herramientas se cambian automáticamente y no es necesario detener la máquina para cambiar las herramientas. Esto hace que la máquina pueda completar los trabajos de enrutamiento con múltiples herramientas de fresado sobre la base de una configuración única de punto cero, sin detenerse ni pausar antes de finalizar. En la producción de gabinetes y otros muebles tipo panel que deben terminarse con múltiples herramientas, la fresadora cnc 4x8 con cambiador de herramientas tiene una mayor ventaja que las de cambio manual de herramientas tanto en productividad como en precisión. Enrutador CNC con cambiador de herramientas automatizado de disco con kit ATC tipo tambor a la venta a un costo razonable ahora.
Si está de acuerdo con un tamaño de trabajo de 1300x2500 mm, pasemos a la siguiente parte. Si busca una más grande, consulte la máquina enrutador cnc 2030 ATC o la máquina cnc de gabinete con cama de 2000x4000.
¿Necesita una máquina ATC más pequeña? Consulte el enrutador cnc 2x3 con cambiador de herramientas.
• Todos los productos de gabinetes tienen estas características, especialmente las puertas de los gabinetes. Todos los patrones que contienen son simples pero deben completarse con múltiples herramientas; en el curso de mecanizado, cada herramienta solo funciona por un corto tiempo, como máximo varios minutos, y luego es necesario cambiar otra herramienta para continuar; y cada pieza de trabajo necesita al menos 3 herramientas para completarse, algunas tal vez necesiten de 4 a 5 herramientas de fresado.

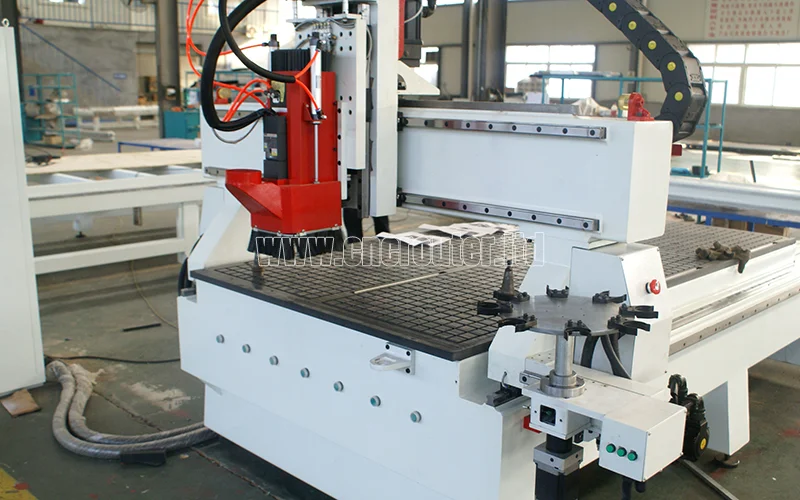

• La mesa fresadora cnc con cambiador de herramientas EA-1325CATC está equipada con un cambiador automático de herramientas tipo carrusel (también llamado tipo disco o tipo círculo); El almacén de herramientas CNC puede tener 10 herramientas en stock para mecanizar. Ocho herramientas son suficientes para todos los trabajos de gabinete y el tiempo de cambio de herramienta de 3 segundos mejora considerablemente la productividad. Su gran ventaja es que ahorra tiempo para múltiples configuraciones de punto cero y múltiples cambios manuales de herramientas. Además, todas las piezas de trabajo se completan con una configuración única y cero, de esta manera, los trabajos terminados obtienen una mayor precisión.
Quizás te preguntes: ¿por qué?
Porque si configura el origen varias veces (cuando utiliza una máquina de cambio de herramienta manual), se generará un error cada vez que se compare con el primer punto de origen.

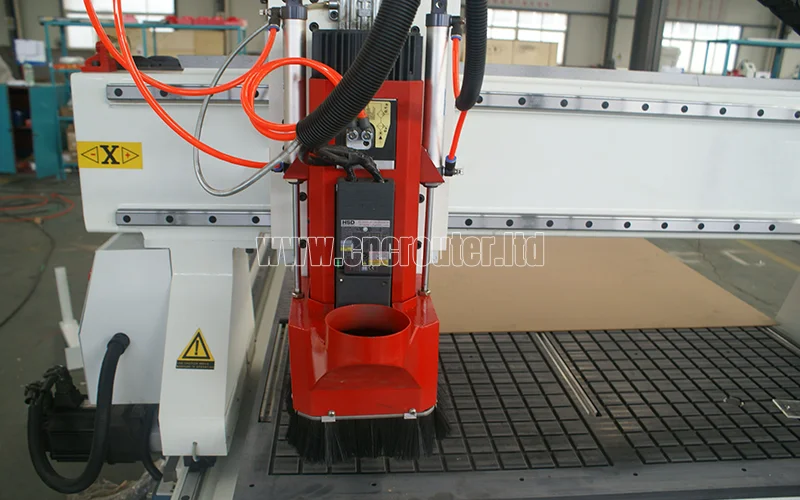

• Equipado con un husillo de cambio automático de herramientas HSD de 9,0 kW genuino de Italia con 24.000 RPM. Portaherramientas ISO30 refrigerados por aire. Modelo. ES929
• El eje Z tiene un cilindro de contrapeso neumático doble para permitir un posicionamiento muy rápido y preciso del eje Z.

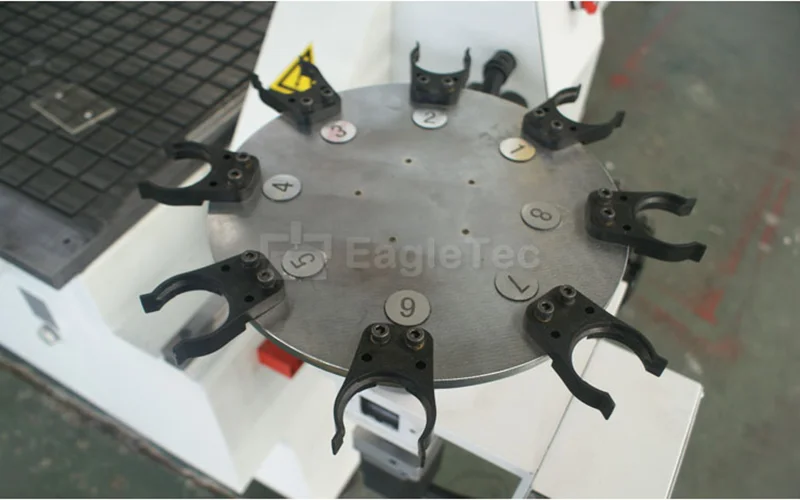

• Cambiador automático de herramientas tipo disco, con 10 estaciones. Como opción, el almacenamiento de herramientas se puede personalizar para que tenga 12 o 16 posiciones. ¿Prefiere el cambiador de herramientas lineal? Consulte el enrutador CNC ATC lineal con plataforma 4x8
• Al adoptar el servo Delta AC como sistema de conducción de la máquina y combinarlo con los sistemas CNC SYNTEC de Taiwán, esta combinación hace que el modo de control sea un control de circuito cerrado real

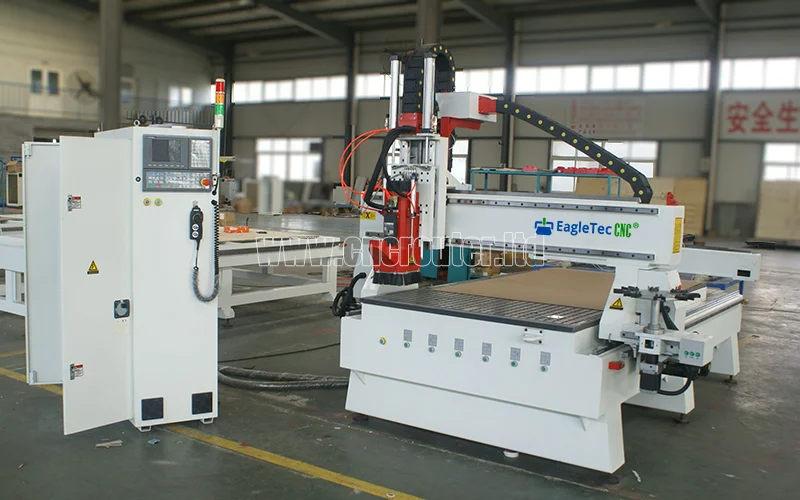

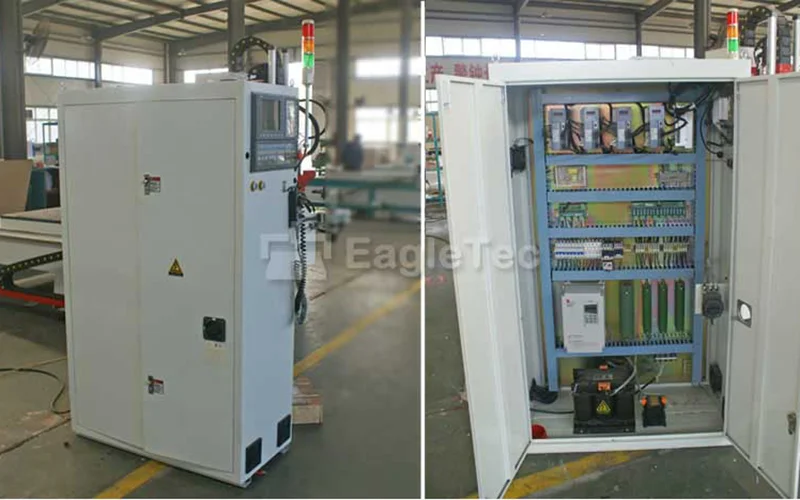

• La parte electrónica y de cableado cumple estrictamente con las normas europeas CE y se proporciona protección especial, como relés de sobrecarga térmica, resistencias de parada y fusibles, para proteger el funcionamiento seguro de la fresadora cnc con cambiador automático de herramientas. Consulte la foto del gabinete eléctrico de arriba.
• Se utiliza un reductor planetario como engranaje reductor para reemplazar la caja de cambios ordinaria. La velocidad de desplazamiento en ralentí alcanza los 70.000 mm/min.
• Todas las guías lineales se lubrican desde un sistema de lubricación central. Se adopta una bomba de desplazamiento positivo como lubricador, que suministra una cantidad uniforme de aceite a cada rodamiento lineal. No habrá ningún problema con el suministro desigual de aceite.

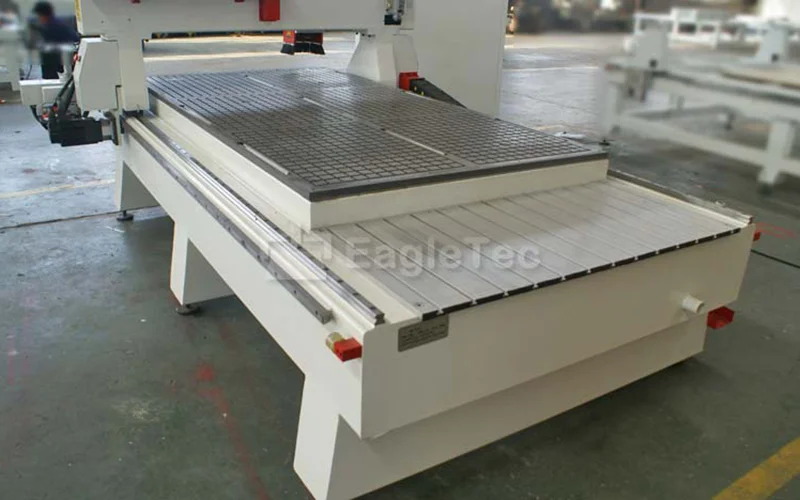

• Base de máquina de alta resistencia estilo T y mesa de trabajo vac-sorb. La base de la máquina está soldada con estructura de acero sin costura; procesado mediante tratamiento de templado a alta temperatura y alivio de tensión por vibración (VSR) para reducir la tensión residual, y está sostenido por 8 patas con pies niveladores ajustables. La mesa de vacío está dividida en 6 zonas de vacío.
Es perfecto para la fabricación de gabinetes, muebles de paneles y otros trabajos con múltiples herramientas.
Madera, MDF, PVC, espuma, aluminio y más.
Parámetro técnico de la máquina enrutadora CNC con cambiador de herramientas
Modelo | EA-1325CATC |
Tipo de máquina | Enrutador cnc 4x8 de alta resistencia con cambiador automático de herramientas |
Máx. Ralentí | 70,000mm/min |
Carrera XYZ | 1300x2500x300mm (4'x8') |
Cantidad de eje | 3 ejes |
Husillo electrónico | Original HSD 9.0kw, husillo ATC de refrigeración por aire, 24000RPM, portaherramientas ISO30 |
Kit de cargador ATC | Tipo de disco, 10 estaciones (tipo tambor) |
Movimiento XYZ | Servomotores y controladores Delta AC, motor de eje Z con freno de parada |
Controlador CNC | SYNTEC, ordenador industrial |
Comando de comunicación | G code (***.mmg, ***.nc) |
Inversor | Delta 11.0kw |
Mesa de trabajo | Mesa vac-sorb con 6 zonas |

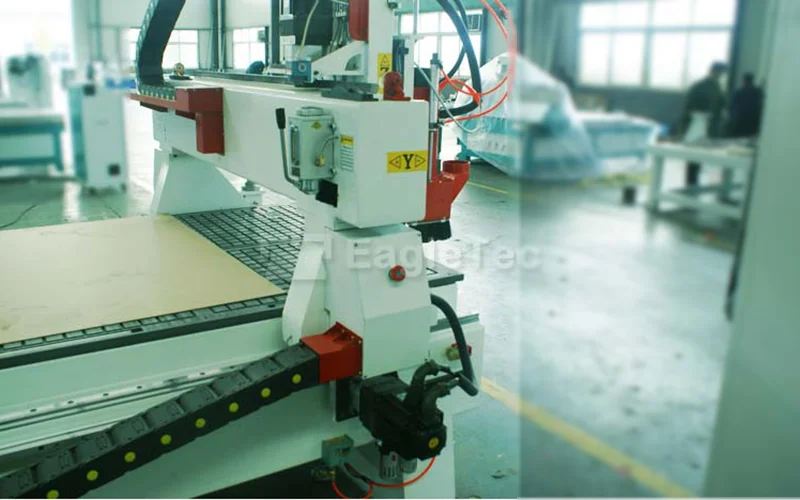

Transmisión XY | Piñón y cremallera helicoidal, engranaje planetario (relación 5:1) |
Transmisión Z | Husillo de bolas rodante TBI, tamaño 32 mm, acoplamiento |
Guías lineales | Guía lineal y rodamientos PMI de Taiwán, tipo cuadrado, tamaño 30 mm |
Bomba aspiradora | Tipo seco con anillo de aire, 5,5 kw. |
Otra electrónica | Omron, Schneider |
El consumo de energía | 23KW (bomba de vacío incluida) |
Poder de trabajo | AC380V/50Hz, 3Ph 4 Hilos. (La opción de 220 V se puede personalizar) |
Peso neto | 1800KGS |
Huella de la máquina | 131"Lx126"Wx90"H (3350x3200x2280mm) |
Dimensión de embalaje | 3400x2250x2300mm |
Si le gusta el enrutador cnc con husillo de 12 hp y cambiador de herramientas a la venta aquí, solicite una cotización ahora.
