Enrutadora CNC lineal ATC para láminas de muebles de MDF – EagleTec

Breve

El enrutador CNC Linear ATC es bueno para fabricar láminas de muebles de MDF, incluidos gabinetes, paneles de puertas, muebles de oficina y más. Este tipo de muebles suele requerir varias herramientas para completarse. En la operación CNCde múltiples herramientas, el enrutador ATC tiene la ventaja única de que cambiará las herramientas automáticamente y no necesita detenerse hasta que se complete todo el trabajo del panel del mueble.

Tu puedes preguntar:

¿Cuál es mejor, con ATC (cambiador automático de herramientas) o sin él?

Sumerjámonos...

La fresadora de madera cnc sin ATC también puede realizar trabajos exactos, pero llevaría mucho tiempo y la precisión del trabajo sería ligeramente peor. ¿Por qué? Supongamos que estamos utilizando una máquina sin ATC en la operación de fresado de múltiples herramientas, ¿qué debemos hacer para el cambio de herramienta? Primero tenemos que dejar de trabajar y cambiar las herramientas a mano; después de eso, tenemos que configurar el nuevo punto de origen para la nueva herramienta y poner la máquina a fresar nuevamente. Esta operación tendrá aparentemente dos desventajas:

• Seguramente es una pérdida de tiempo;

• Dado que el mecanizado no se basa en el mismo punto de referencia (origen de la pieza), la precisión de la pieza fresada será un poco peor. Probablemente sepa que la mejor situación es que un trabajo fresado tenga un solo punto de referencia. Establecer el punto de referencia varias veces para la misma pieza de trabajo sin duda aumentará el error de acumulación del fresado.

La conclusión es que ATC puede aumentar la productividad al ahorrar tiempo en el proceso de cambio de herramientas; Dado que todo el mecanizado se basa en el mismo punto de referencia, ATC nos ofrece una mayor precisión de procesamiento.

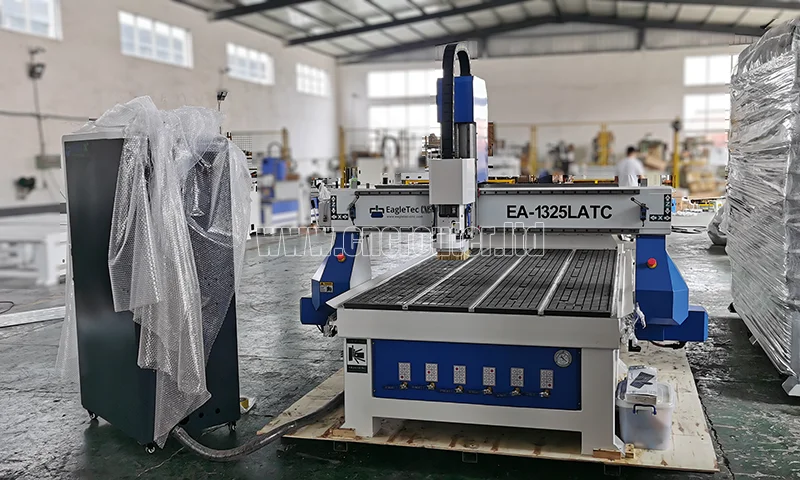

Demostración de trabajo: Fresadora CNC lineal ATC EA-1325LATC Pantalla de corte de panel MDF de 12 mm

 También puede funcionar con aluminio.

 Mientras se trabaja con aluminio, la velocidad del husillo es de 18000 rpm; la velocidad de alimentación es de 15.000 mm/min. Como podemos ver, para que la máquina pueda fresar aluminio con precisión, debería funcionar con un sistema de pulverización de refrigerante. Es una opción dedicada al mecanizado de aluminio. Si tiene trabajos de aluminio para trabajar, será mejor que opte por esta opción.

Ventaja de la fresadora CNC para fabricación de muebles de paneles EagleTec con ATC (cambiador automático de herramientas)

• Diseño exclusivo de base de máquina de tres capas para una mejor estabilidad. Está sostenido por 6 patas con pies niveladores ajustables. Soldado con tubo cuadrado de pared de 6 mm de espesor, mediante proceso de liberación de tensión por vibración (VSR). Si tiene interés, lea cómo EagleTec construye una máquina.

• Este es uno de nuestros procesos de producción únicos. El pórtico está hecho de un tubo de acero de 8 mm de espesor, con nervaduras en el interior también para aumentar la rigidez del enrutador cnc. No hace falta decir que uno con nervaduras es anterior a uno sin nervaduras en cuanto a capacidad de rigidez y, a cambio, ofrece mejores piezas fresadas con precisión.

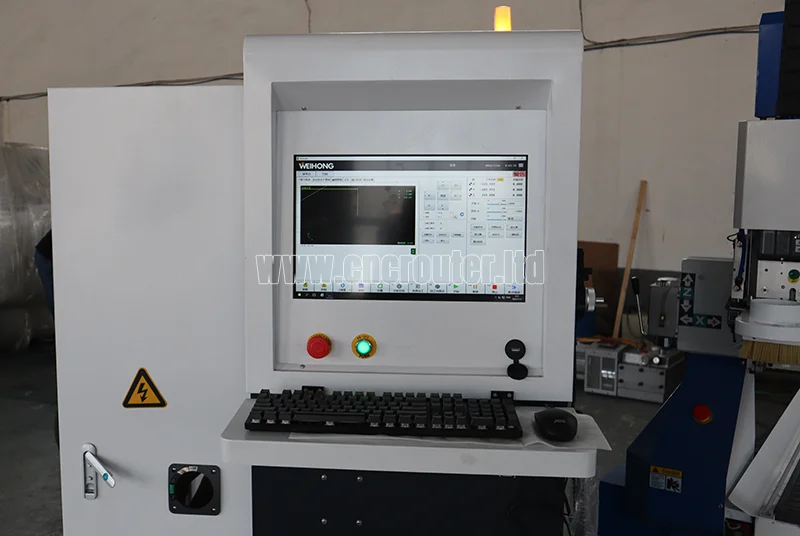

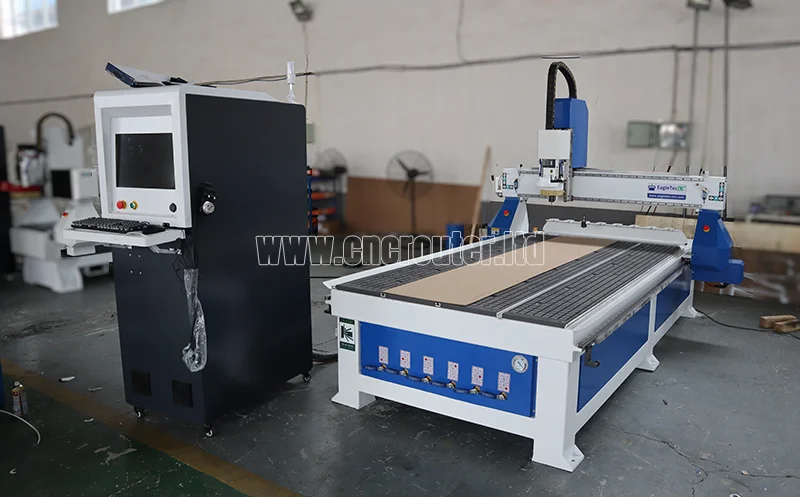

• Armario de control electrónico independiente en el lateral de la máquina. Grande y hermoso, bueno para mantenimiento futuro. El panel de control está integrado en el armario.

• Adopción del controlador CNC SYNTEC de Taiwán, especial para máquinas enrutadoras cnc ATC. Un verdadero control de circuito cerrado, preciso y confiable.

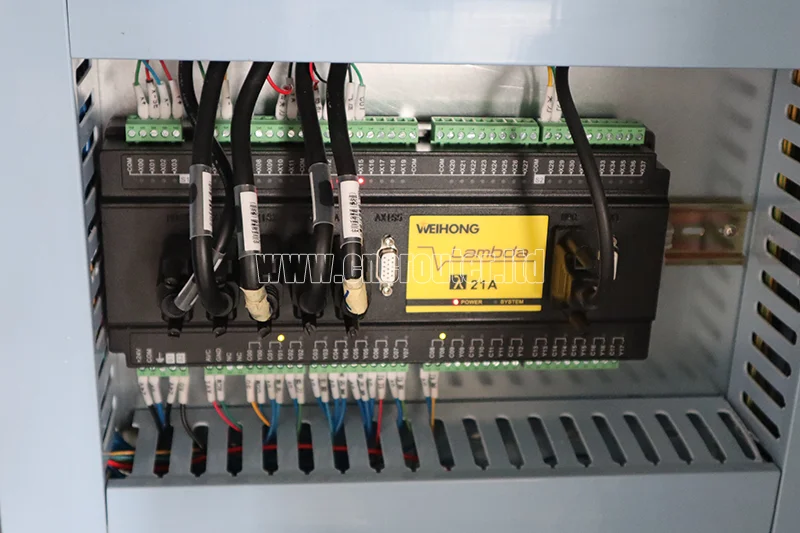

• Opcionalmente el sistema podría ser también WEIHONG NC60A. Es una computadora industrial; comparado con otros modelos, es más eficaz y compacto. El conjunto de hardware incluye principalmente: host WEIHONG NC60A, placa terminal Lambda, MPG, monitor LED, mouse y teclado.

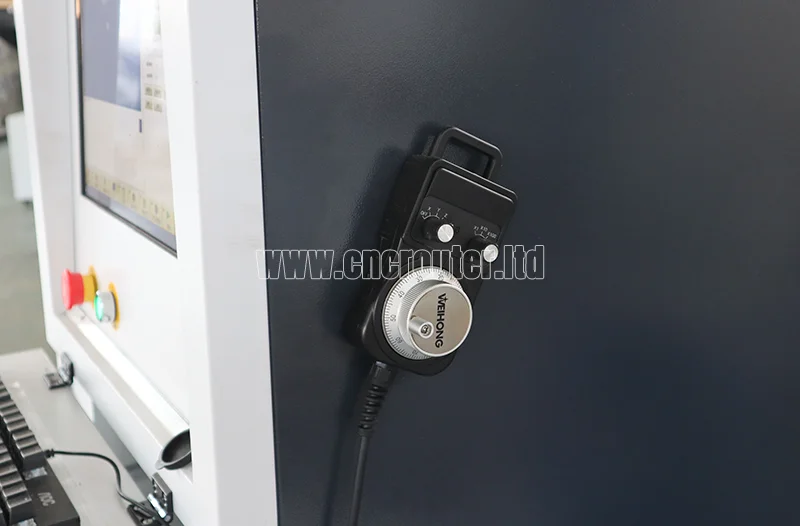

• El volante MPG nos facilita fijar el origen del trabajo; porque el operador puede sostenerlo y caminar hacia la máquina para operar.

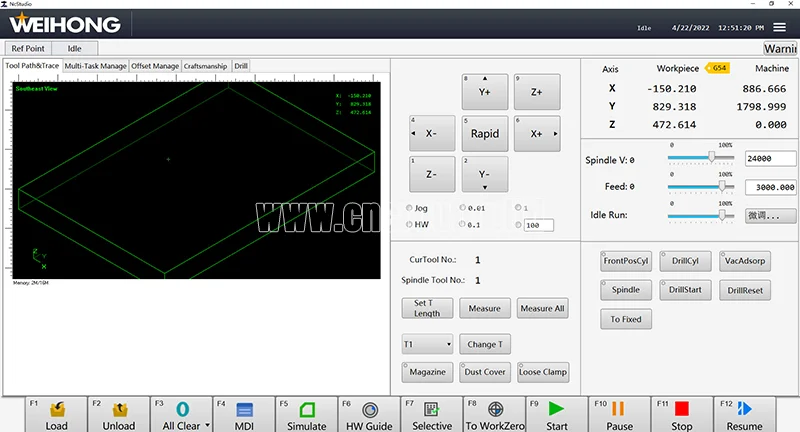

• El software es NC Studio. El idioma de visualización puede ser inglés o chino. El archivo legible sería el código G en ***.nc, ***.txt.

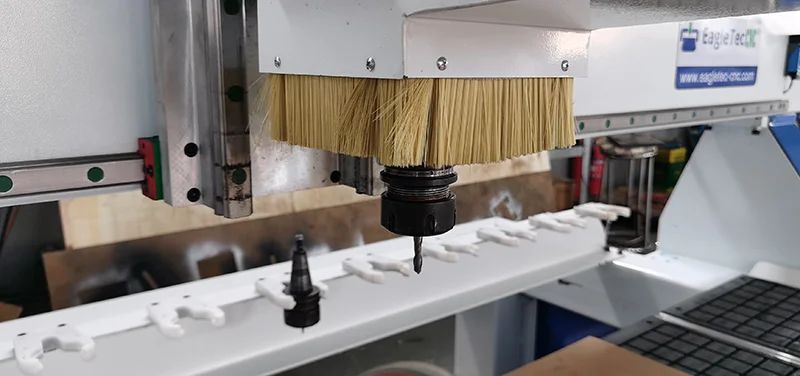

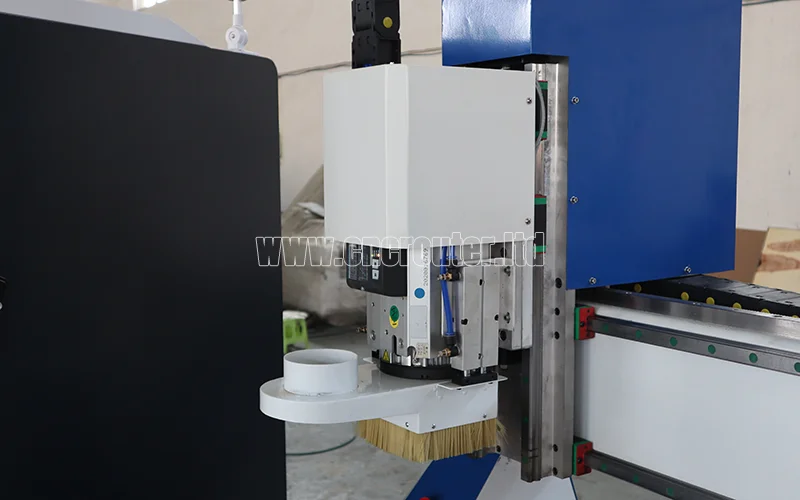

• El mejor husillo ATC para trabajar la madera del mundo. Modelo de husillo HSD ATC genuino de Italia. ES929, 9,0 KW, refrigeración por aire, pinza ER32, portaherramientas ISO30. El paquete económico de enrutador cnc para muebles de paneles vendría con un husillo ATC chino de 9,0 kw con conos de herramienta ISO30.

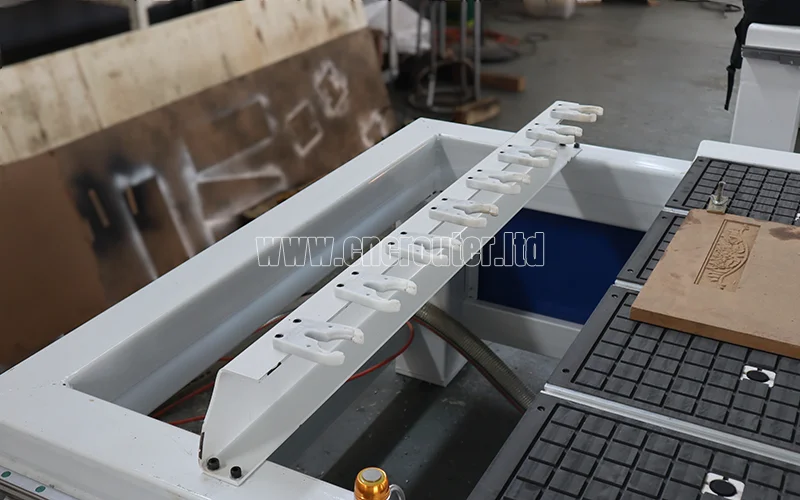

• Biblioteca lineal de almacenamiento de herramientas al final de la mesa de trabajo, en la que se pueden alojar 8 herramientas. Mesa de trabajo vac-sorb.

P: ¿Qué es mejor, ATC lineal o ATC tipo disco? ¿Cómo elegir entre ambos?

R: Hay dos tipos de cargadores de herramientas: tipo lineal y tipo carrusel (también conocido como tipo disco). Veamos la diferencia entre sus pros y sus contras.

• Sistema ATC lineal

Ventajas: Menos costo; La estabilidad será mejor porque el banco de herramientas lineal es un mecanismo puramente mecánico y no implica ningún tipo de electrónica.

Contras: Linear ATC tarda más en cambiar las herramientas que un enrutador CNC ATC tipo disco

• Sistema ATC de disco

Ventajas: con la excelente velocidad de cambio de herramientas, solo podemos cambiar las herramientas en 1 segundo como máximo.

Contras: Cuesta más. La confiabilidad es ligeramente peor ya que también involucra a los componentes electrónicos.

Arriba están las ventajas y desventajas de ambos tipos de ATC. Los usuarios pueden elegir el tipo de ATC que más les convenga según sus propias preferencias.

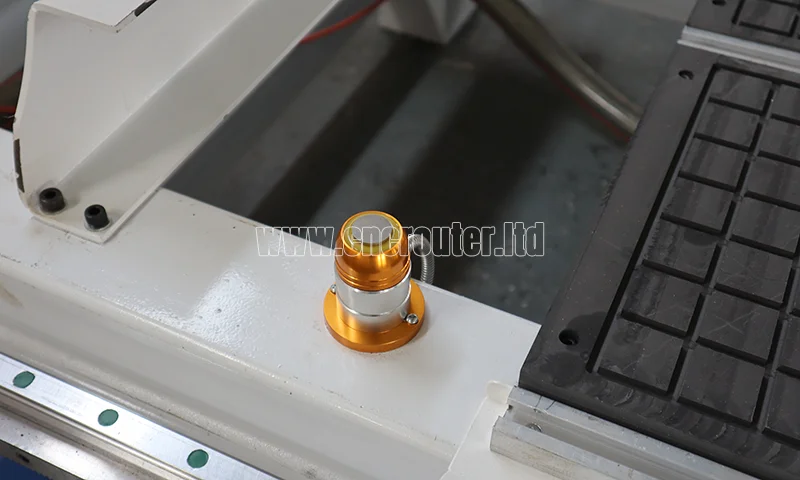

• El sensor de longitud de herramienta es beneficioso para las máquinas cnc ATC. Realiza una calibración automática de la longitud de múltiples herramientas, lo que mejora significativamente la eficiencia del trabajo.

Cómo empacamos la máquina CNC de madera ATC

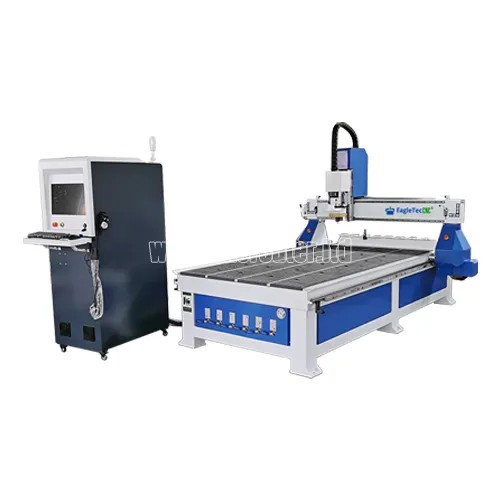

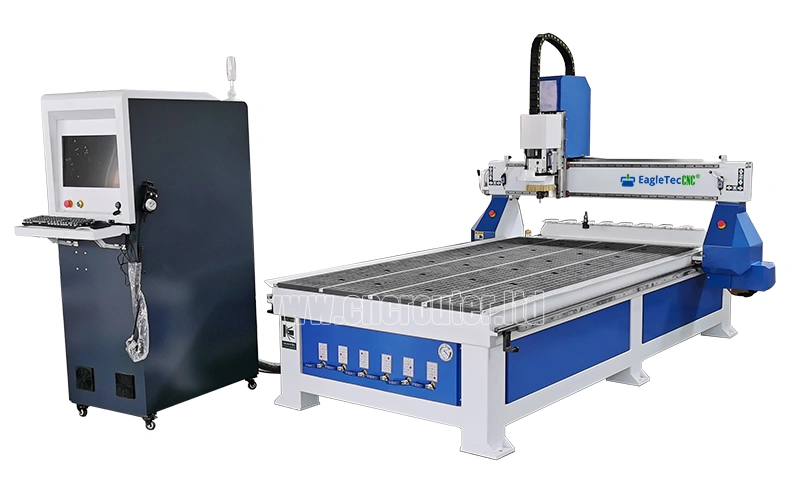

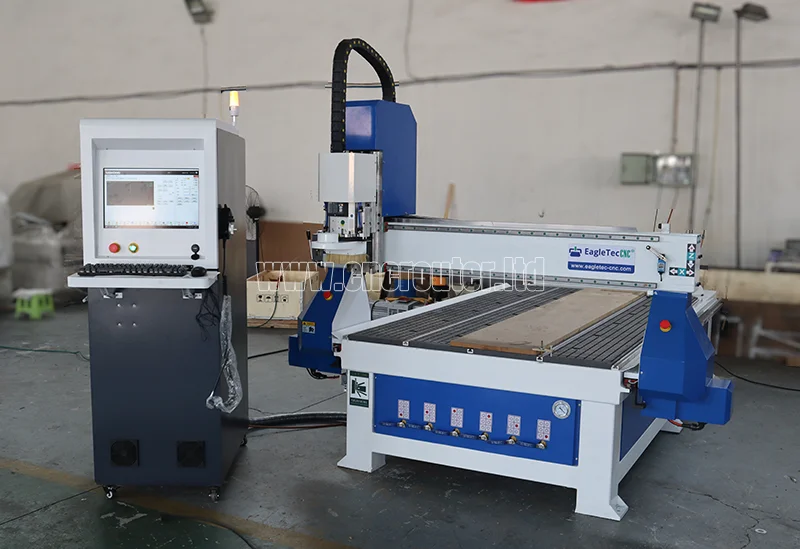

Detalles rápidos de la máquina CNC ATC tipo 1325 de fila para fabricar puertas de gabinetes de MDF

• Biblioteca de almacenamiento de herramientas lineal al final de la mesa de trabajo, con capacidad para 8 herramientas. Otra opción común es el tipo círculo; Por favor, consulte la máquina enrutador cnc 2030 atc si está interesado.

• Mesa de trabajo vac-sorb.

• Máx. Tamaño de trabajo 1300x2500 mm (4x8 pies) - Estándar | 1500x3000mm (5x10 pies) - opcional

• Almacenamiento de herramientas lineal con 8 posiciones

• Husillo eléctrico de cambio automático de herramientas HSD genuino de Italia, refrigerado por aire, 9,0 kw, ISO30, 24000 rpm (o marca china HQD 9,0 KW)

• Control numérico por computadora SYNTEC para cambio automático de herramientas (o WEIHONG 60A)

• Transmisión de piñón y cremallera helicoidal en XY, módulo de 1,25

• Transmisión por husillo de bolas rodante en Z

• Guías lineales tipo cuadrado y rodamiento, 25 mm

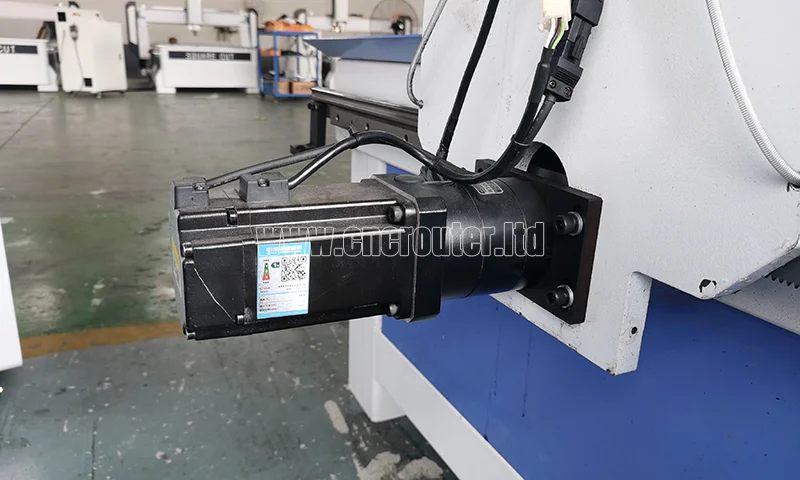

• Servo delta en XYZ, doble accionamiento en el eje Y

Aplicación del enrutador ATC

campo

El enrutador CNC ATC lineal 4x8 se usa ampliamente en las industrias de fabricación de láminas de muebles de MDF (muebles de paneles), como puertas de gabinetes, gabinetes clásicos, gabinetes modernos, paneles de puertas de madera, muebles de oficina, muebles de dormitorio, paredes de TV y fabricación de instrumentos musicales (guitarra y parlantes). .

Materiales

Es bueno para madera maciza, MDF, PVC, paneles de yeso (paneles de yeso), espuma, aluminio y más.

¿Cómo hacer que el ATC funcione?

En código G, el comando T se utiliza para seleccionar la herramienta especificada y el siguiente número indica el número de herramienta seleccionada. El operador puede definir él mismo qué número de herramienta utilizará. Por ejemplo, si el proyecto que se está procesando requiere 3 herramientas diferentes para completarse, el operador puede nombrarlas T1, T2 y T3 respectivamente. En el archivo de ruta de herramienta terminado, la ruta que ejecutará la herramienta No. 1 se coloca debajo del comando T1; el camino a ejecutar por la herramienta No. 2 se coloca debajo del comando de T2; Lo mismo ocurre con la T3. De esta manera, cuando ejecutamos el código, la máquina puede seguir las instrucciones del código para que el ATC funcione.

Parámetro técnico del enrutadora CNC lineal ATC a la venta

Mantenimiento diario

Después de poner la máquina en producción, tenga en cuenta la siguiente lista de mantenimiento.

• Limpiar diariamente el serrín cortado por la máquina, especialmente los componentes de la transmisión. No debe haber materiales ni escombros sobre ellos.

• Compruebe periódicamente el desgaste de las fresas y las pinzas para evitar producir productos defectuosos.

• Lubricar oportunamente las piezas de transmisión de la máquina. Ejecute el XYZ manualmente una vez finalizada la lubricación. Este paso es para hacer que el aceite lubricante sea promedio en todas partes.

Preguntas frecuentes sobre la máquina fresadora CNC EagleTec 4x8 para muebles de madera ATC EA-1325LATC

P: ¿Qué tipo de ATC es más confiable?

R: Es el ATC lineal. Porque esto es un dispositivo puramente mecánico. El mecanismo de disco ATC también incluye componentes eléctricos, que son un poco más complejos y, por tanto, menos fiables.

P: ¿Qué programa utiliza el enrutador CNC para madera ATC?

R: El programa operativo del CNC es NC Studio Phoenix (versión original). La máquina puede funcionar con la mayoría de programas CAM como ArtCAM, Aspire, Fusion 360, Vcarve (Vectric), MasterCAM, etc.

P: ¿Funcionará con el software Vcarve Pro?

R: Sí, también funciona con Vcarve. El CNC ejecuta códigos G estándar internacionales.

P: ¿Es posible agregar un cuarto accesorio giratorio?

R: Sí, es posible. Después de agregar un accesorio de cuarto eje giratorio, la máquina podrá realizar tareas de producción tanto para materiales planos como cuadrados/redondos. El cuarto eje será un rotativo simultáneo de 4 ejes, que es capaz de realizar procesos complejos de tallado/fresado rotatorio.

P: ¿Conoce el costo de envío de esta máquina CNC para paneles de yeso?

R: Estaremos encantados de comprobarlo por usted si pudiera indicarnos un puerto de entrada o su ubicación. Le proporcionaremos dos o tres opciones de transporte para que elija. Esto le permite elegir la opción que le resulte más sencilla y rentable.

P: ¿Se requiere algún ensamblaje adicional una vez recibido el enrutador cnc ATC de China?

R: No, no lo hay. No es necesario derribar nada para empacar un enrutador CNC ATC lineal de tamaño 4' x8'. Por lo tanto, no es necesario ningún montaje por su parte. Lo que debes hacer es simplemente conectar la máquina a tu energía eléctrica. Entonces puedes empezar.

P: ¿Existe algún manual que nos oriente?

R: Ciertamente sí. Se le proporcionarán tutoriales específicos (PDF y guía en video junto con la máquina CNC de madera ATC. Están en inglés. Hay instrucciones claras paso a paso. En el caso de la máquina ATC, el ochenta por ciento de los usuarios puede ponerla en producción mediante un autoestudio. Si todavía estás confundido después de leer el manual, estamos aquí para guiarte. Puede estar seguro de que le guiaremos con todo lo que necesita saber para poner su máquina en producción. A continuación se muestra una demostración de funcionamiento para su referencia.

P: ¿Cómo utilizar el enrutador CNC ATC?

R: En general, todo el proceso se divide aproximadamente en seis pasos.

Paso 1. Cree un archivo de código G de ruta de herramienta. Este archivo debe incluir comandos T que pueden hacer que ATC funcione, y la cantidad de comandos T debe ser consistente con la cantidad real de herramientas que se utilizarán en el proceso de mecanizado.

Paso 2. Envíe el archivo de código G completo al sistema CNC a través de su puerto USB.

Paso 3. Establezca XYZ=0 para la primera herramienta; El origen de la pieza de trabajo que configuramos debe ser coherente con el origen del procesamiento en el archivo de código G.

Paso 4. Calibre las longitudes de las herramientas restantes y lea los valores de calibración en el sistema CNC.

Paso 5. Realice la configuración para los parámetros de mecanizado que incluyan la velocidad de avance de cada eje de movimiento, la velocidad de desplazamiento rápido, las RPM del husillo, etc.

Paso 6. Inicie el trabajo automático.

P: ¿Cuál es la garantía de este enrutador atc?

R: Han pasado 12 meses desde la fecha de salida del barco. Durante la garantía, le proporcionaremos un reemplazo gratuito de cualquier pieza o componente roto. Para su información, le brindamos soporte técnico para siempre.

P: ¿Qué podemos hacer si el enrutador cnc ATC lineal falla?

R: Para solucionar problemas, contáctenos lo antes posible e ilustre los detalles para nosotros. Nuestro equipo te proporcionará una solución en no más de 24 horas seguro. Puede ser a través de dibujos, esquemas, tutoriales en PDF, demostraciones en video o video chat en vivo.

P: ¿Hay algún foro que debamos completar antes de comprar?

R: No, no lo hay. Si está listo para comprar o seguir adelante, le enviaremos la factura proforma para organizar el pago inicial mediante transferencia bancaria. No hay foros que deban completarse antes de comprar. Gracias.

P: ¿Cómo es el proceso de transacción?

R: Pondremos su pedido en producción una vez que se reciba el pago inicial. Una vez completada la producción, realizaremos pruebas para su máquina y tomaremos videos y fotografías, y luego los compartiremos con usted. Si cree que todo está bien, puede pagar el saldo restante y procederemos con los arreglos de envío. Todo el proceso de transacción es así. Si tiene alguna pregunta, no dude en preguntar.

Si está buscando un fabricante o una fábrica confiable de enrutadores cnc lineales atc, contáctenos para obtener una cotización gratuita.
