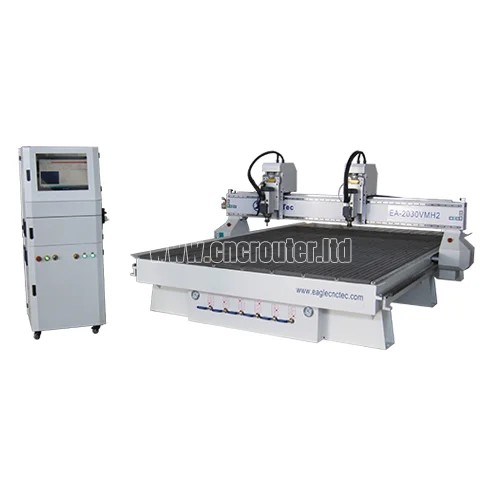

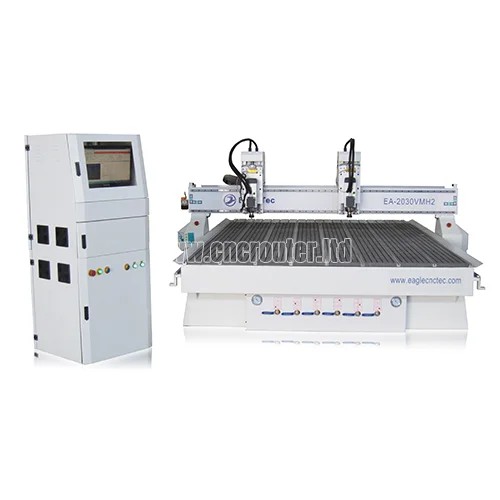

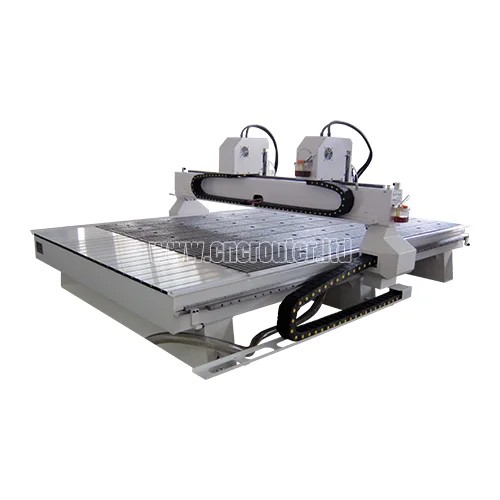

Enrutadora CNC de doble cabezal para fabricación de paneles Slatwall

Resumen

EA-2030VMH2 tiene dos cabezales y cada cabezal está equipado con un husillo eléctrico HSD6.0kw (de Italia). Esta configuración está especialmente diseñada para fabricar el panel Slatwall, que también se conoce como tablero de listones de MDF con rieles de aluminio integrados. Simplemente por eso, un husillo de 6,0 kw es superior a uno de 3,0 kw en el rendimiento de la aplicación de corte; y la aplicación del enrutador cnc de doble cabezal en la producción de Slatwall es cortar ranuras en las láminas de MDF. Eso es todo.

Si necesita una máquina con un tamaño de cama más pequeño, compruébelo aquí: enrutadora cnc de doble cabezal 4x8 o enrutadora cnc de 4 cabezales con mesa de 5x10.

¿Necesita más husillos? Consulte la máquina cnc para tallar madera con 8 husillos.

Es una máquina enrutadora CNC de pared de listones de doble cabezal real de alta velocidad

¿Adivina cuál es la velocidad máxima de corte de esta máquina CNC? Si se utiliza un cabezal doble para cortar un panel de MDF con buenas brocas de fresado, es de 20 000 mm/min. ¡Sí, 20 metros por minuto!

Para demostrarlo, experimentamos en nuestro taller antes de la entrega de la máquina; es decir, deje que el enrutador Slatwall corte el tablero Slat con diferentes velocidades y vea cuál es la máxima.

Información previa sobre el experimento:

Hoja de Materiales: Contrachapado de 25mm de espesor

Modo de trabajo: dos cabezales cortando juntos

Brocas: Brocas para enrutador de pared laminada

Máquina: El enrutador cnc de doble cabezal exacto aquí

¡Disfruta el video!

Como puede ver en el vídeo, el primer corte está bien hecho con una velocidad de alimentación de 15 m/min, y aumentamos la velocidad de alimentación a 20 m/min en el segundo corte. El corte también es muy bonito.

Debido a que se trata de una máquina impulsada por un motor paso a paso, no continuamos aumentando la velocidad de avance. Simplemente porque, en teoría, una velocidad de avance superior a 20 m/min perjudicará el rendimiento y la vida útil de la máquina.

Resulta que la velocidad máxima de avance es de 20 m/min cuando se cortan paneles Slatwall MDF. También es el límite superior de velocidad de trabajo para esta máquina Slatwall. Por supuesto, en la producción real, puede establecer una tasa de corte adecuada según su propia producción.

A continuación, echemos un vistazo a la velocidad que utiliza nuestro cliente en su planta.

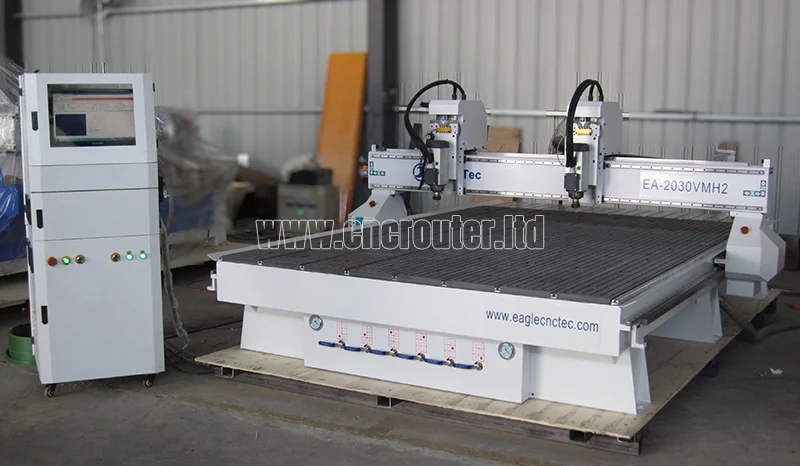

Caso de cliente real del enrutador de pared para listones de doble cabezal EA-2030VMH2

Para su información, el cliente utiliza una velocidad de 10.000 mm/min en su propia producción. La primera mitad del vídeo es la escena de producción real tomada por el propio cliente en su taller; La segunda mitad del vídeo es como nos dice el cliente. ¡Disfrutar!

Para comprobar lo que el cliente dice de nosotros, haga clic aquí.

La realización de alta configuración en este enrutadora CNC de doble cabezal

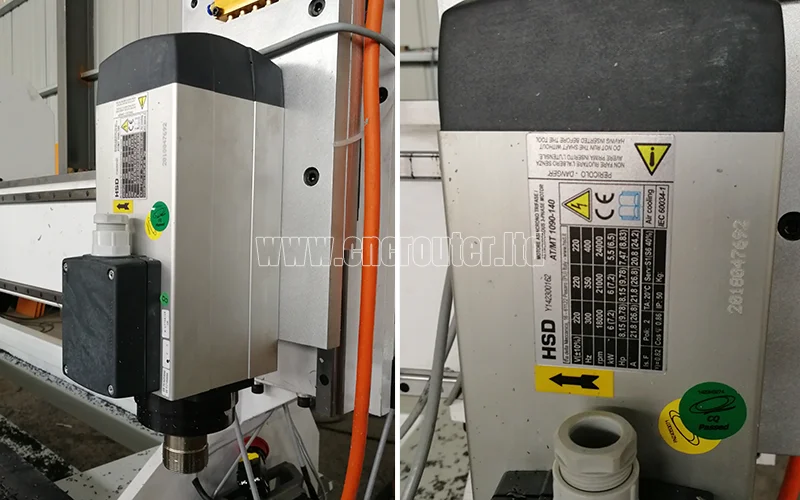

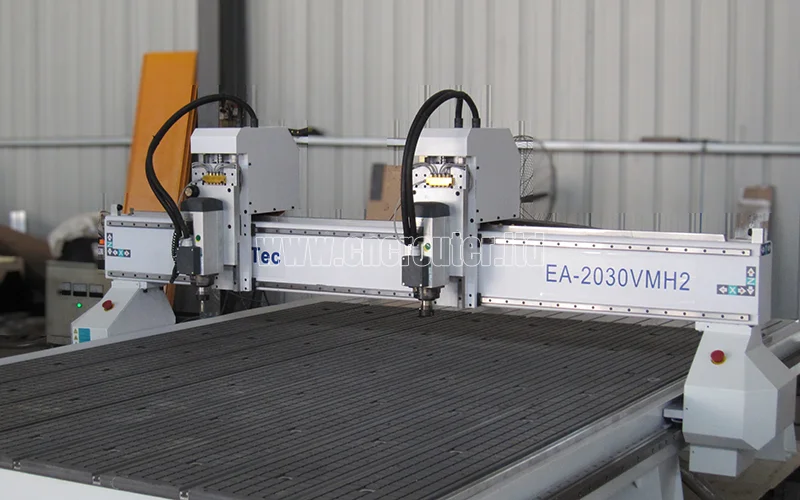

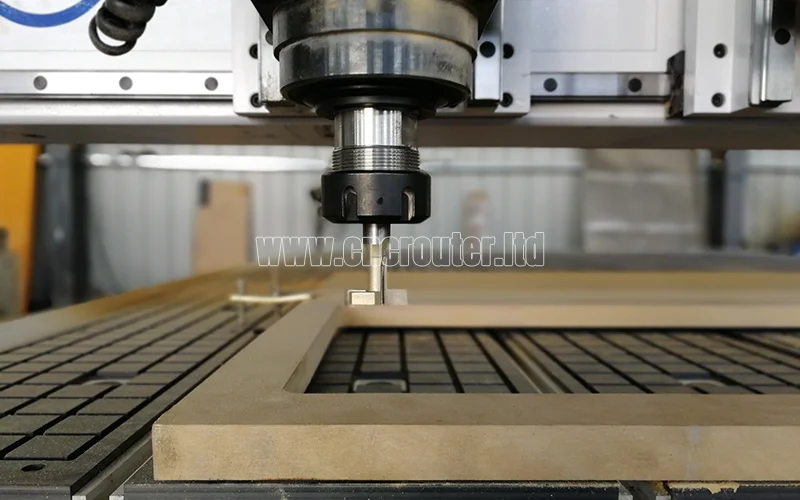

• Para mejorar la productividad, la máquina adopta el diseño de cabezales duales independientes y cada cabezal está equipado con un motor de husillo italiano HSD6KW (AC220V). Por lo tanto, puede cortar 2 ranuras a la vez. Eso es el doble de la producción de un enrutadora cnc de un solo cabezal.

• Otra ventaja de este diseño es que uno de los cabezales de la máquina se puede apartar y luego se puede utilizar como fresadora de madera de un solo cabezal. Por lo tanto, se puede cambiar entre los modos de trabajo de un solo cabezal y de dos cabezales a voluntad.

• Para maximizar la durabilidad de la máquina, adopta rodamientos y rieles guía lineales originales de Taiwán. La marca es PMI y su vida útil puede ser de 8 a 10 años.

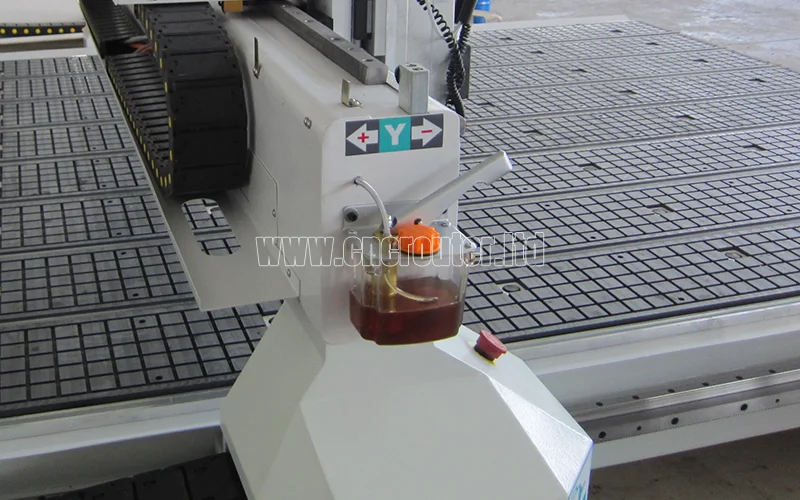

• Para prolongar eficazmente la vida útil de las guías lineales, la fresadora está equipada con un sistema de lubricación central; Se puede suministrar lubricante a cada deslizador a través de este sistema.

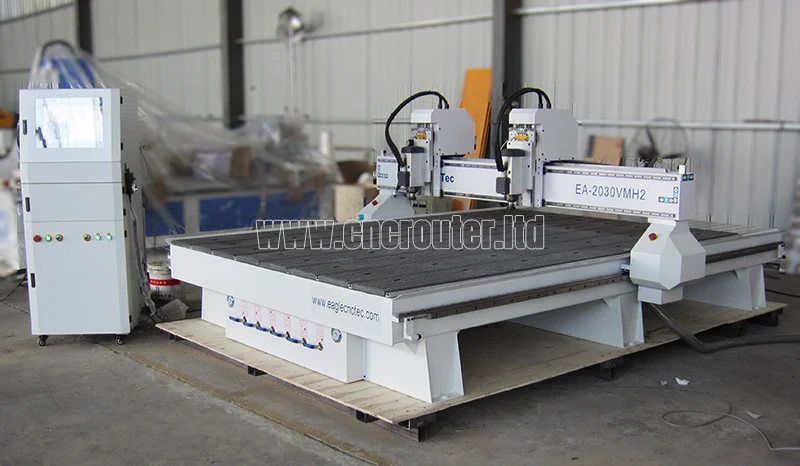

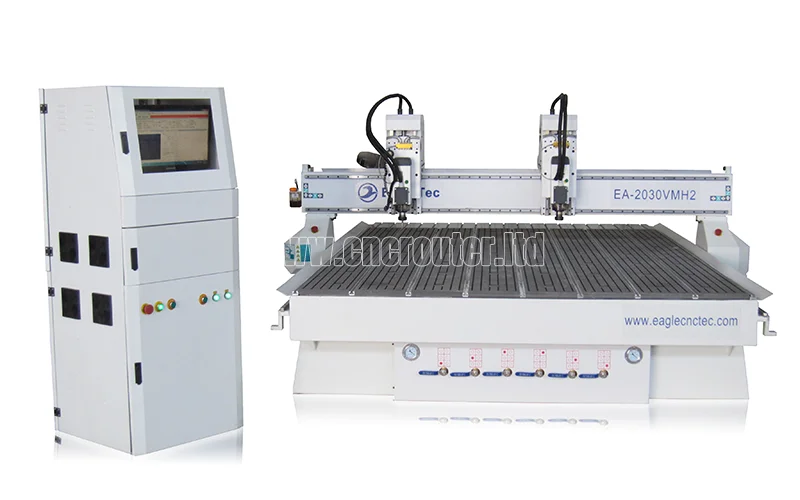

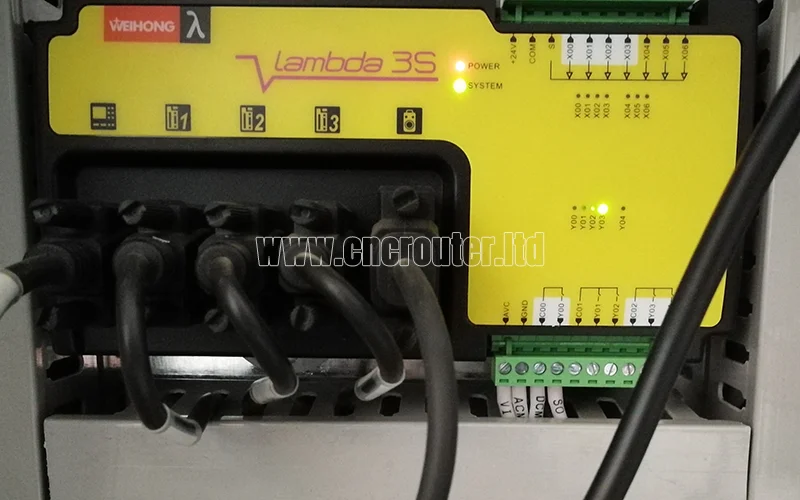

• El controlador CNC es el modelo Lambda3S con MPG (generador de impulsos manual) de WEIHONG. Está basado en el sistema Windows. En consecuencia, el gabinete de control es de tipo piso y puede alojar allí todo el conjunto de computadora (host, monitor, teclado y mouse). Para su información, la unidad amarilla en la siguiente foto es el hardware del controlador.

P: ¿Los controladores WEIHONG están basados en Windows?

R: Sí, son controladores CNC basados en el sistema Windows. Por lo tanto, necesitamos usar una computadora de escritorio con un sistema operativo Windows para controlar y ejecutar la máquina enrutadora cnc. Tenga en cuenta que la computadora portátil no funciona con los controladores Weihong porque no tiene una ranura para tarjeta para instalar la tarjeta de control Weihong.

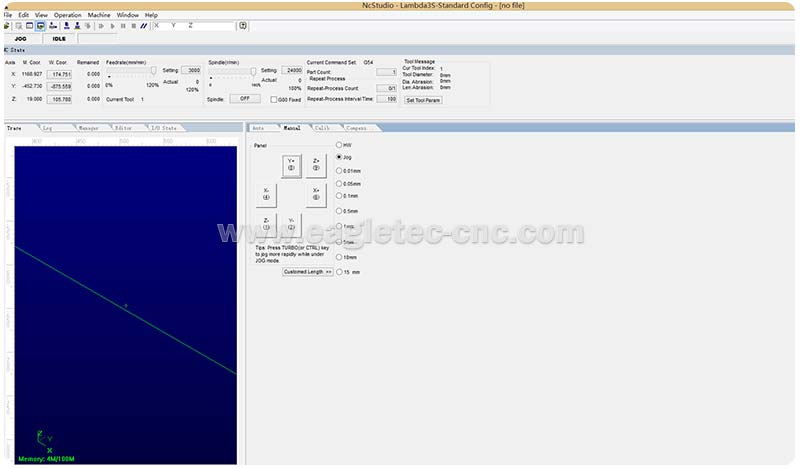

• El software operativo de la máquina es NcStudio Lambda3S. Consulte la siguiente imagen.

Utilización de enrutador CNC de dos cabezales

Industria

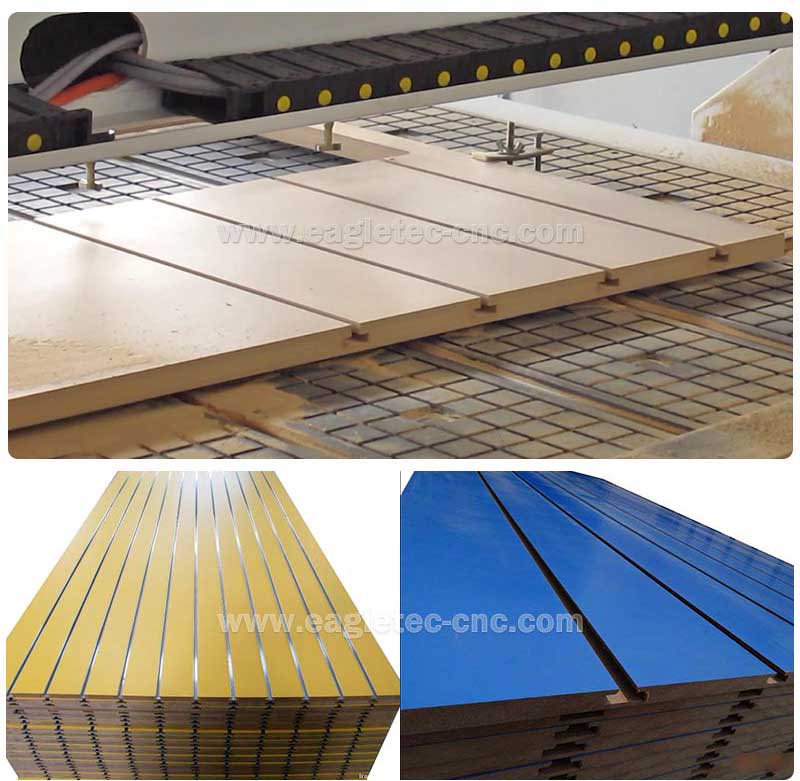

Esta fresadora CNC de doble cabezal es ideal para aplicarla en campos de paneles Slatwall, fabricación de tableros de listones y tallado en madera en masa.

Materiales buenos para el enrutador cnc de doble cabezal.

Bueno para todo tipo de madera, incluida madera maciza y MDF, PVC, fórmica, tableros de herramientas epoxi, aluminio y más.

Detalles rápidos de la máquina de paneles de listones CNC EagleTec

• Tamaño de la cama 2000x3000 mm

• Diseño de cabezal dual independiente, cada cabezal con un husillo HSD italiano

• Motor de husillo con refrigeración por aire HSD original de 6,0 KW – 2 piezas

• Base de la máquina de alta resistencia

• Controlador CNC WEIHONG Lambda3S con software NcStudio

• Motores paso a paso – 6 piezas

• Controladores YAKO YKA2811MA – 6PCS

• Guías lineales y rodamientos de tipo cuadrado PMI originales de Taiwán

• Armario de control individual

• Sistema de lubricación central

Detalles de embalaje sobre esta máquina enrutadora CNC de doble cabezal para paneles de listones

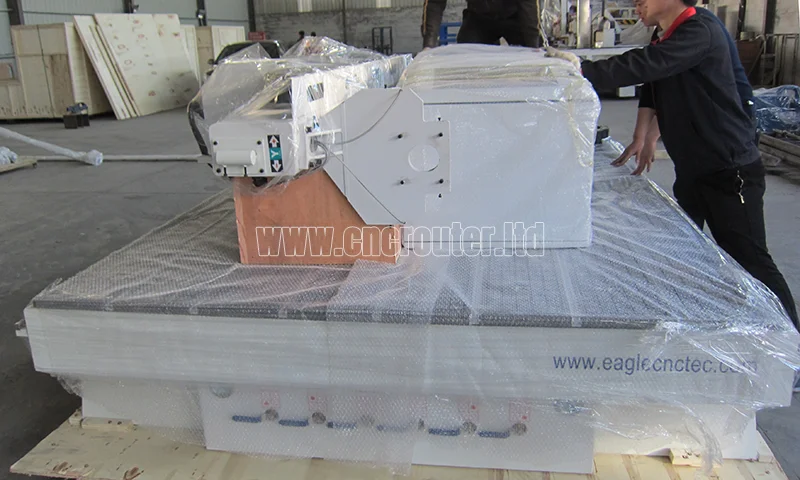

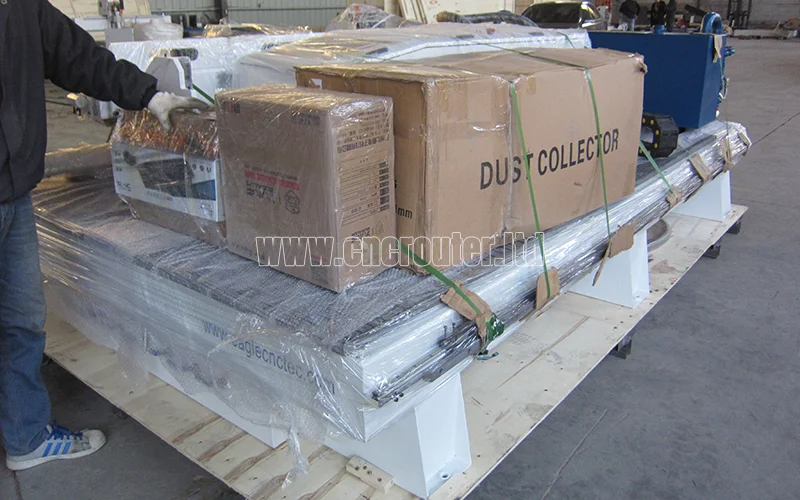

El tamaño de trabajo efectivo de esta máquina es 3000x2000mm y la dimensión de la máquina ha alcanzado 3750x2650mm; Probablemente sepas que el ancho del contenedor es de 2300 mm. Entonces, para acomodar el conjunto de la máquina en el contenedor, se debe derribar el pórtico para reducir el tamaño de la máquina, como muestra la siguiente imagen.

Parámetro técnico de la máquina enrutadora CNC de doble cabezal para fabricación de tableros de listones

Preguntas frecuentes sobre la máquina fresadora para paneles de listones de doble cabezal EA-2030VMH2

P: ¿Se requieren trabajos de ensamblaje una vez que llegue aquí?

R: Sí, lo es. Como hablamos en la parte anterior de los detalles del embalaje, el pórtico se desmonta para acomodar la máquina en el contenedor. Entonces, una vez que llegue a su planta, deberá volver a ensamblar el pórtico. Se le proporcionarán tutoriales guía detallados para este trabajo; además, te guiaremos online mediante chat en vivo si tienes alguna duda.

P: ¿Esta máquina de paneles de listones incluye un sistema de extracción de polvo?

R: Sí, puede equiparse con un sistema de extracción de polvo si lo necesita. Por favor díganos si lo necesita.

P: ¿Qué tipo de garantía ofrecen para este enrutador de pared con dos cabezales?

R: Es una garantía de 12 meses desde la fecha de envío. Bajo la garantía, disfruta del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables. Cuando la garantía expire, aún le brindaremos soporte técnico continuo.
