Enrutadores CNC 4x8 de 4 ejes para carpintería con eje giratorio

Resumen

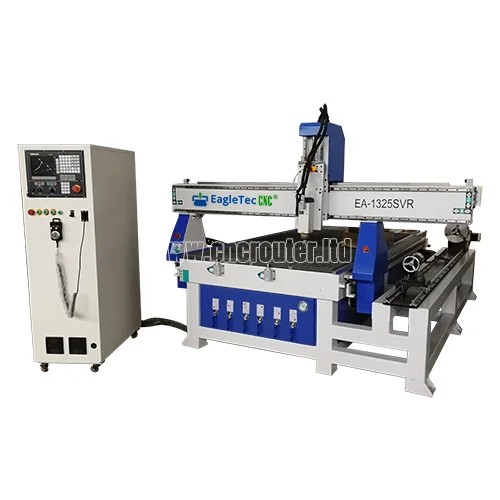

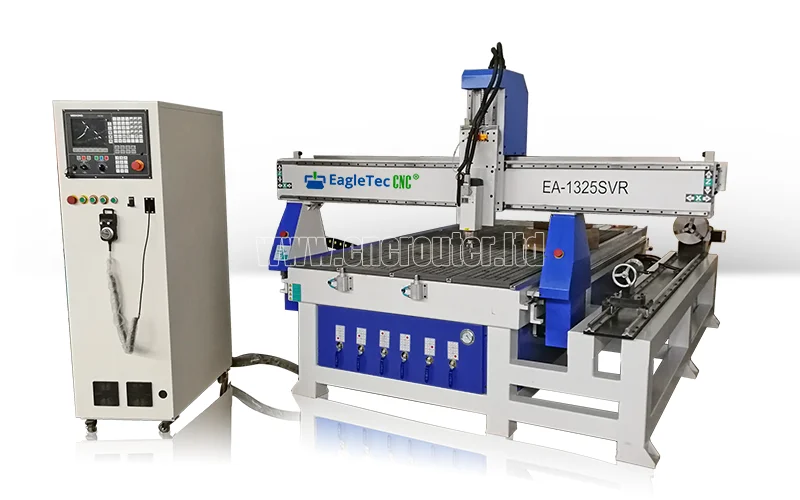

EagleTec EA-1325SVR es un enrutador cnc de 4 ejes 4x8 de alta gama para aplicaciones de carpintería. El 4x8 se refiere al tamaño de trabajo real de la plataforma; Su cuarto eje indica la mesa giratoria del cnc (no la rotación del husillo). Probablemente sepas que el eje giratorio se puede construir de dos formas diferentes: indexado o simultáneo.

Entonces puedes preguntar:

¿El 4to Eje aquí es Simultáneo o Índice?

Es simultáneo lo que le daría más flexibilidad. ¿Cuál es la diferencia? Con el índice, debe desactivar X en lugar de hacer que el rotativo pueda funcionar. Para EA-1325SVR, no es necesario hacer eso; de hecho, puede hacer que todos los ejes X, Y, Z y A funcionen simultáneamente. Para admitir 4 ejes simultáneos, equipamos la máquina con un avanzado sistema de control CNC de 4 ejes WEIHONG NK280; Además, configuramos una unidad de movimiento individual para la mesa giratoria. 1325SVR es una verdadera máquina CNC de 4 ejes para aplicaciones generales de carpintería diseñada para procesar operaciones de corte, tallado, grabado de esculturas y mecanizado 3D de elementos de madera. Enrutador CNC de 4 ejes 4x8 para carpintería con eje giratorio a la venta a un precio favorable ahora.

Otros tipos de cnc de 4 ejes que podrían interesarle: enrutador cnc con cambiador automático de herramientas de 4 ejes y enrutador cnc giratorio de 4 ejes.

Demostración de trabajo plano y giratorio tanto en EagleTec como en el taller del cliente

Este vídeo incluye una demostración del trabajo en plano y una visualización del mecanizado rotativo de cuatro ejes. El mecanizado se realiza en nuestro taller cuando probamos la máquina antes de la entrega. El trabajo es un relieve de una lámpara. El procesamiento rotativo lo realiza el cliente cuando realiza su primera operación en su planta luego de recibir el cnc. Aquí está la demostración, ¡disfrútala!

 Caso compartido de clientes

Para su referencia, nos gustaría compartir un caso de cliente con usted aquí. Nos compraron el enrutador cnc de 4 ejes 4x8 de 4 ejes EA-1325SVR exacto para trabajar la madera. El cliente acaba de comenzar su nuevo proyecto: muebles estilo Reina Ana; Los guiamos a través de todo, desde la programación hasta la operación del CNC. Cuando terminó su primera muestra de pierna de reina bajo nuestra guía, nos envió la reseña a continuación. Si tiene interés, haga clic aquí para leer la historia completa.

P: ¿Cuánto tiempo tarda esta fresadora CNC con eje giratorio en hacer la pata de la mesa Queen Ann del vídeo de principio a fin?

R: Se completó con 3 herramientas en total. Primero utilizamos una fresa de flauta recta de 12,7 mm para desbastar; luego use brocas enrutadoras en espiral con punta esférica de 6 mm para el segundo desbaste; Finalmente, use una broca en V para terminar. Todo el trabajo tomó un total de 5 horas.

Configuración correcta de enrutadores CNC de 4 ejes 4x8 para carpintería

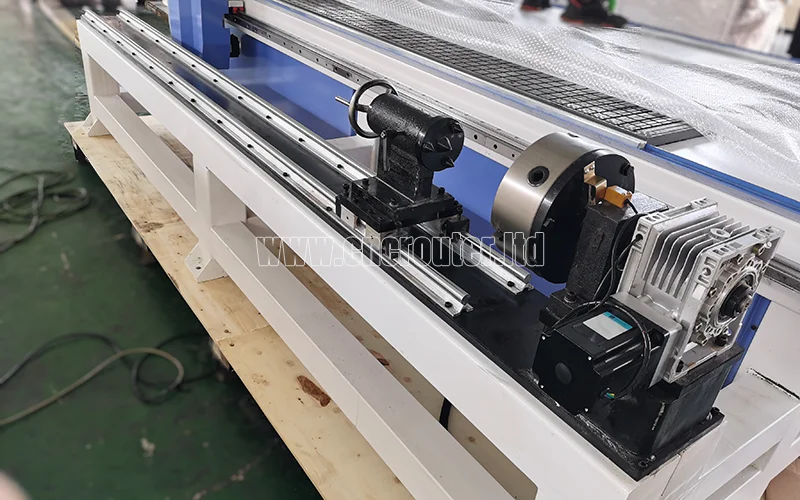

• Para facilitar la operación, abandonamos el diseño extraíble y adoptamos la construcción de mesa giratoria incorporada. De esta manera, ya no será necesario desmontar y montar con frecuencia el rotativo.

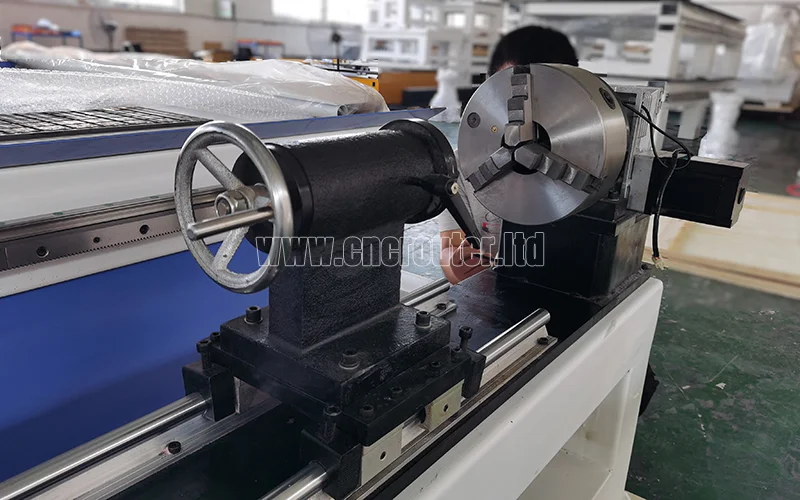

• El cabezal giratorio es un mandril de tres mordazas impulsado por un motor paso a paso NEMA34 individual con engranaje helicoidal. El contrapunto es un dispositivo tipo dedal. Es capaz de sujetar una pieza de trabajo de 300 mm de diámetro x 2000 mm de largo como máximo.

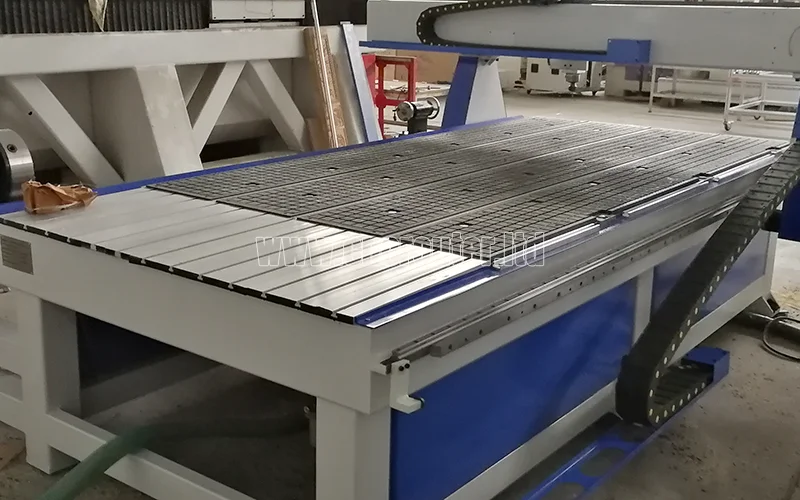

• La plataforma de la fresadora cnc de 4 ejes 4x8 para trabajar la madera es una mesa de succión al vacío de PVC con varias ranuras en T integradas. El método de sujeción puede ser vac-sorb o abrazaderas.

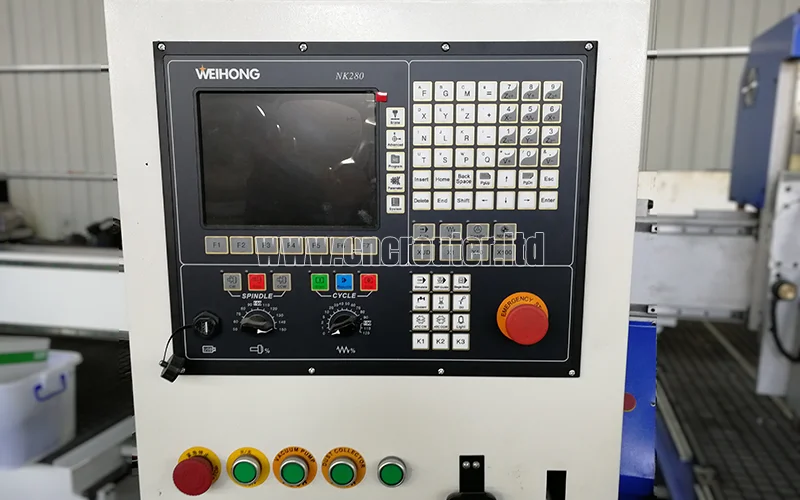

• Para obtener una excelente maniobrabilidad de control de 4 ejes, adoptamos un sistema CNC avanzado de alta gama llamado WEIHONG NK280.

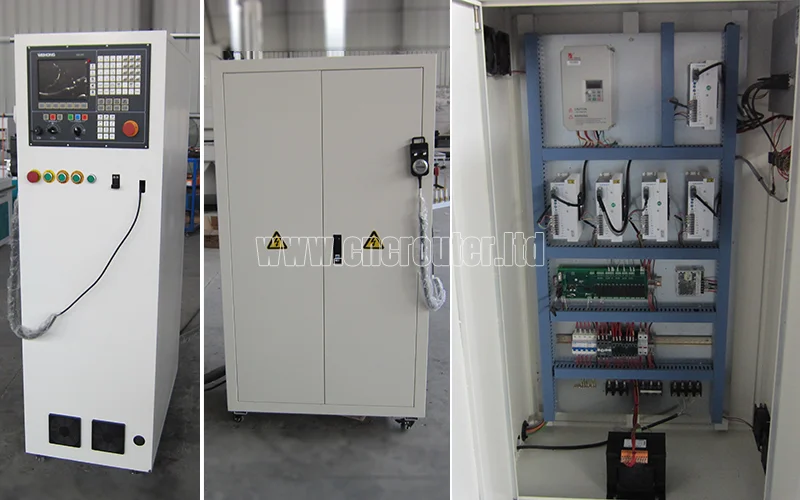

• El sistema consta de un host, una placa, un teclado, una pantalla LCD en color y un generador de impulsos portátil (MPG), que es esencialmente una computadora industrial. El host, el teclado y la pantalla están integrados y embebidos en el gabinete de control.

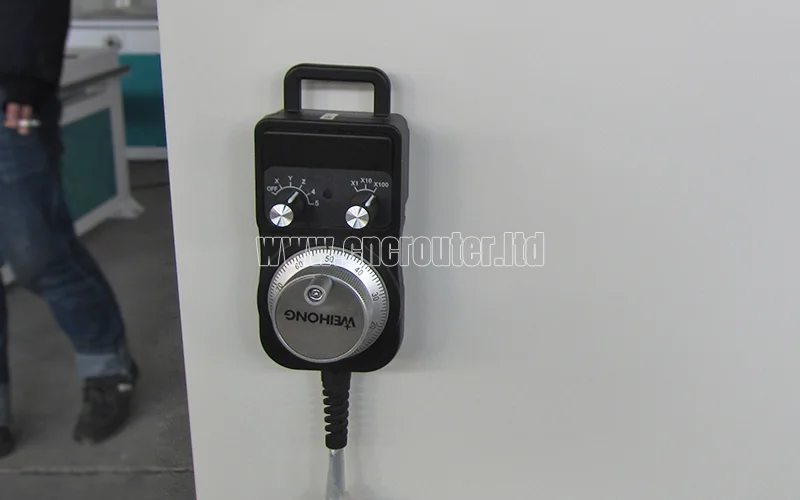

• El MPG le ayudará a configurar el origen de la pieza de trabajo y facilitará la simulación del procesamiento.

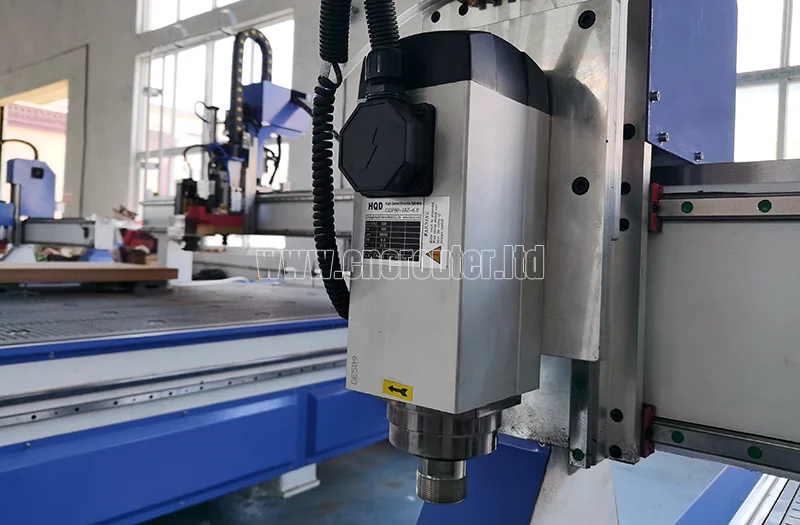

• El husillo eléctrico equipado es un husillo chino de 3,5 kw refrigerado por aire (Marca - HOQ).

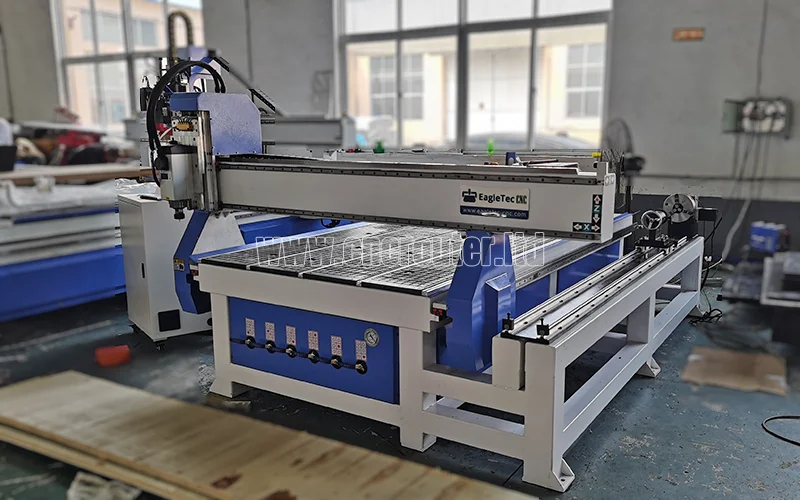

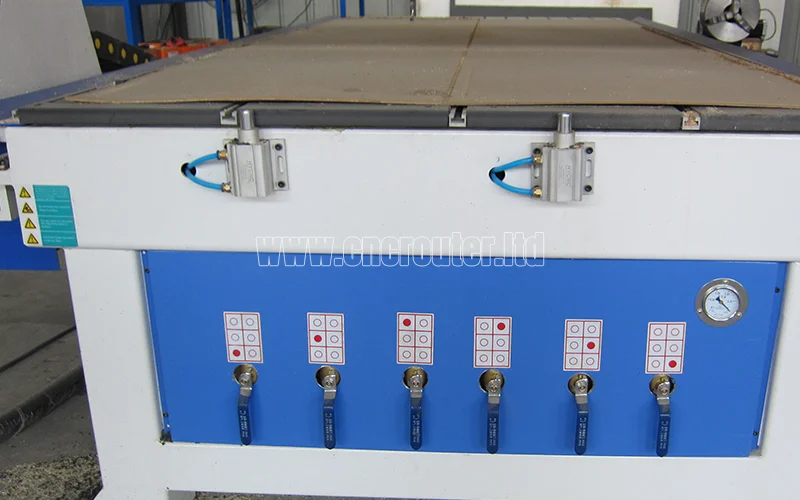

• En el frente y en el lado izquierdo de la mesa plana, hemos instalado un total de 5 piezas de elementos emergentes neumáticos de alineación de materiales. Este diseño acorta drásticamente el tiempo de sujeción de las láminas de madera y, a cambio, mejora la productividad.

Configuración Opcional y Dispositivo Auxiliar para la Fresadora CNC de Madera de 4 Ejes

Configuración opcional

Hay otras dos opciones en el controlador del enrutador cnc de 4 ejes:

• Controlador DSP portátil RichAuto A18.

Ventajas: Es un sistema de control totalmente individual sin involucrar a la computadora.

Desventajas: Debido a que la memoria es relativamente pequeña, lleva un poco más de tiempo leer un archivo de ruta de herramienta más grande.

• Controlador WEIHONG 95A

Pros: Es un sistema de control numérico basado en el sistema operativo Windows. La velocidad de lectura, carga y cálculo es más rápida que la del A18. El sistema funciona con excelente estabilidad.

Contras: Tendrás que conseguir una computadora para ejecutarlo.

Dispositivo auxiliar

• Colector de polvo.

• Bomba aspiradora.

Aplicación de enrutadores CNC de 4 ejes 4x8 con mesa giratoria

Industria de aplicaciones

Es un enrutadora CNC para aplicaciones generales de carpintería diseñada para fabricar paneles de puertas, gabinetes, exhibiciones y accesorios, muebles, proyectos de carpintería, patrones de curvas de patas tridimensionales complejos, patas de mesas o sillas, cabriolé, esculturas, arte 3D, decoración de interiores, curvas. formas de paralelogramo, signos y más.

Materiales aplicados

Trabajo plano: acrílico, MDF, ACM, melamina, fenólico, madera contrachapada, HDPE, PVC, superficie sólida, espuma, madera maciza, PVC expandido blanco y más.

Trabajo rotativo: Sólo elementos de madera.

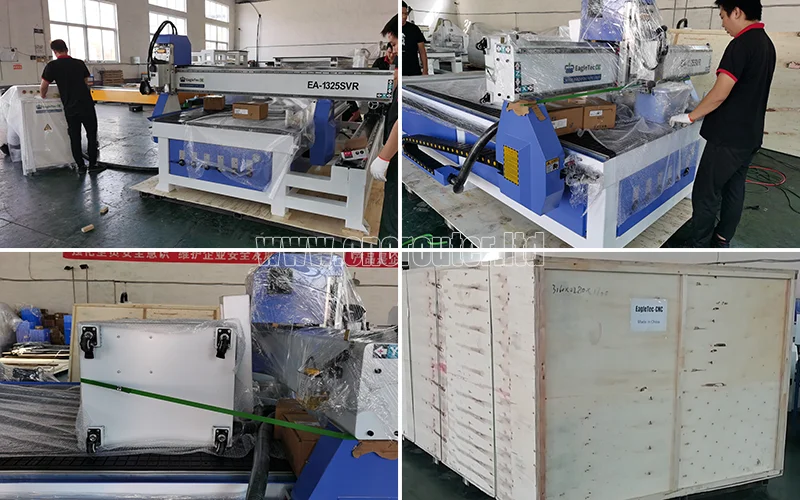

Proceso de embalaje del enrutador 4 x 8 con capacidades 3D

Aquí está todo el proceso.

Parámetro técnico de la fresadora CNC de 4 ejes para carpintería a la venta

Preguntas frecuentes sobre fresadoras CNC de 4 ejes para carpintería 4x8 con rotativo

P: ¿Qué es el software de programación de trayectorias (software CAM) para esta fresadora CNC de 4 ejes 4x8 para trabajar la madera?

R: Responderemos en dos partes: mecanizado de tres ejes y mecanizado de cuatro ejes. Para el trabajo en tres ejes, puede utilizar el software ArtCAM o Aspire. En cuanto a la fresadora de cuatro ejes, el software es PowerMILL. EagleTec CNC quisiera brindarle tutoriales detallados de ArtCAM y PowerMILL si trabajamos juntos. Son guías prácticas para principiantes con instrucciones paso a paso. Y aquí hay una demostración para su referencia:

P: ¿Qué piezas adicionales me enviarán con las fresadoras CNC 4x8 para carpintería?

R: La máquina cnc para madera de 4 ejes vendría con accesorios y piezas adicionales como pinzas, juego de llaves, patas niveladoras, abrazaderas, correas de transmisión, capó antipolvo, fusibles, botón de encendido/apagado, botón de parada de emergencia y sensor de límite.

P: ¿Se incluye una zapata para polvo para el eje para poder conectar el colector de polvo? ¿Se incluye alguna manguera recolectora de polvo?

R: La máquina viene con una zapata para polvo y mangueras para recoger el polvo.

P: ¿La máquina viene con una placa de contacto cero?

R: Sí, con la máquina se incluye una placa sensora de longitud de herramienta.

P: ¿Recibiré bits adicionales?

R: Sí, proporcionaríamos 1 juego de brocas para la fabricación de la pieza de muestra junto con la fresadora cnc con eje giratorio.

P: ¿Cómo podríamos introducirlo en el edificio (o incluso sacarlo del camión)?

R: Su peso es de 1450 kg y la dimensión del paquete sería de 3200 x 2200 x 1900 mm. Necesitamos usar una carretilla elevadora para sacarlo del camión y llevarlo al edificio para dicha máquina.

P: Solo me aseguro, pero esa unidad tiene el rotativo, ¿correcto?

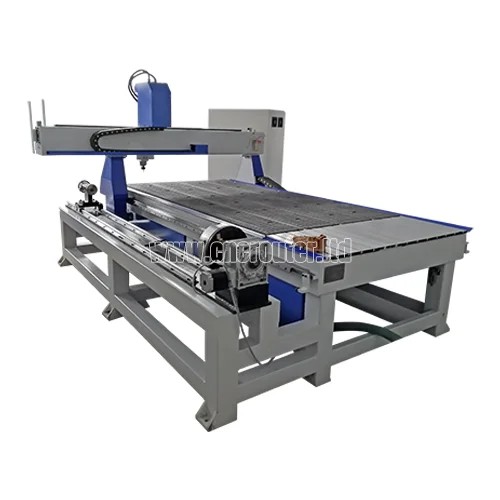

R: Correcto, el modelo EA-1325SVR venía con un eje giratorio simultáneo de 4 ejes. Y el rotativo tiene una ubicación permanente que se encuentra en el lado derecho de la máquina.

P: ¿Cuánto me costará el flete? ¿Cuánto tiempo dura normalmente en un barco?

R: Podemos encargarnos de llevar la máquina al puerto de entrada. Infórmenos cuál es el puerto de entrada más cercano a su ubicación; Si no lo sabe, puede indicarnos su sitio, para que podamos saber qué puerto de entrada es el más cercano a usted. Una vez que veamos el puerto de entrada, le cotizaremos el flete y le diremos cuánto tiempo llevará estar en el barco.

P: Necesitaré un importador/exportador para manejar la documentación. ¿Pueden ayudarme con eso?

R: Sí, estamos encantados de poder ayudarle con esto. Si podemos negociar, nos encargaremos de todos los documentos de envío; Además, solicitaría a nuestros transportistas que realicen todo el proceso de despacho de aduanas en los EE. UU. Hemos ayudado a muchos clientes que no tienen experiencia con compras en el extranjero como esta.

P: ¿El EA-1325SVR aceptará archivos creados en Carveco Maker?

R: Sí, el EA-1325SVR acepta los archivos creados en Carveco Maker. Carveco es un producto actualizado de ArtCAM.

P: ¿Qué apoyo brindarán si cerramos un trato?

R: Obtendrá una solución perfecta que involucra tanto la programación de trayectorias como la operación de la máquina de nuestra parte. EagleTec CNC no solo vende máquinas CNC sino que también lo guía paso a paso para poner su dispositivo en producción. A continuación se muestra una demostración de funcionamiento para su referencia. El soporte técnico también es una parte crucial del valor del producto. Sobre esto, consulte nuestros testimonios.

P: ¿Qué tipo de garantía ofrecen para este enrutador CNC de 4 ejes 4x8?

R: Es una garantía de 12 meses desde la salida. Bajo la garantía, disfrutará del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables. Después de eso, le brindamos soporte en línea gratuito y constante; Para el reemplazo de repuestos, se cobrará según el costo de las materias primas.

P: ¿Cuál es el plazo de entrega de esta máquina?

R: Ponemos su pedido en producción al recibir el pago inicial y el plazo de entrega es de 15 días hábiles.

Si le gustan las enrutadores cnc de 4 ejes EagleTec 4x8 para carpintería, comuníquese ahora para obtener un presupuesto gratuito.
