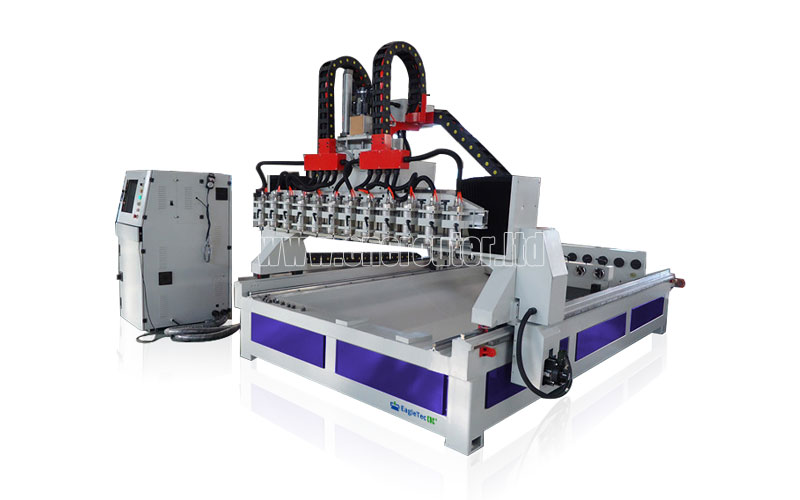

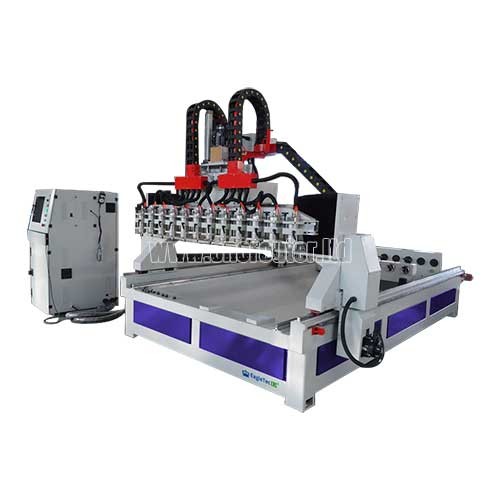

Máquina enrutadora CNC giratoria de 4 ejes con 12 husillos para tallado masivo en 3D

Resumen del equipo

EA-3015RMS12 es una máquina enrutadora CNC de 4 ejes para la industria de producción en masa diseñada para procesar 3D y planificar operaciones de tallado en relieve de elementos de madera maciza. Está equipado con 12 husillos y unidades operativas giratorias, lo que le permite obtener 12 piezas de tallado en 3D o trabajos de relieve plano en un ciclo de trabajo.

Quizás se pregunte: ¿Este enrutador cnc giratorio también puede tallar aviones?

Sí, definitivamente puede hacer eso. Porque también está equipado con una mesa de trabajo plana extraíble.

Los tiempos de trabajo son relativamente rápidos gracias a la construcción del eje giratorio multicabezal y de rotación múltiple. ¡Máquina CNC rotativa de 4 ejes con 12 husillos para tallado masivo en 3D a la venta a un precio asequible ahora!

Máquinas similares que podrían interesarle Máquina de tallado de madera cnc 3d con eje giratorio, enrutador cnc de cabezal múltiple de 4 ejes

Si está buscando un enrutador cnc de 4 ejes con ATC, consulte aquí: el mejor enrutador cnc de 4 ejes con ATC

¿Está buscando una máquina solo con plataforma plana? Verifique el enrutador cnc de mesa de vacío con 4 husillos

Demostración de tallado en 3D de escultura de madera maciza mediante enrutador CNC giratorio de 4 ejes

En el vídeo, utilizamos la máquina rotativa CNC para grabar varias piezas de esculturas en madera maciza a la vez. Todo el proceso consta de dos partes. La primera parte es dura. La herramienta utilizada son cortadores de flauta recta de 12,7 mm. La segunda parte está terminando; La herramienta utilizada son puntas en V de 6 mm. Aquí está la demostración, ¡disfrútala!

Aplicación de la fresadora rotativa de 4 ejes con cabezal múltiple

Industria de aplicaciones

Como podemos ver en la demostración aquí, la creación de estatuas es una de las principales aplicaciones de este enrutadora cnc. Además, se utiliza a menudo en la industria de fabricación de muebles para hacer patas Queen, patrones de patas tridimensionales complejos tallados, Cabriole, ménsulas talladas, formas de paralelogramo curvo y más.

Materiales aplicados para máquina rotativa CNC de 4 ejes con 12 husillos

Trabajo rotativo: Sólo elementos de madera.

Trabajo plano: madera maciza, MDF, madera contrachapada, acrílico, ACM, superficie sólida, melamina, fenólico, HDPE, PVC, espuma, PVC expandido blanco y más.

Especificación de la máquina CNC rotativa de 4 ejes

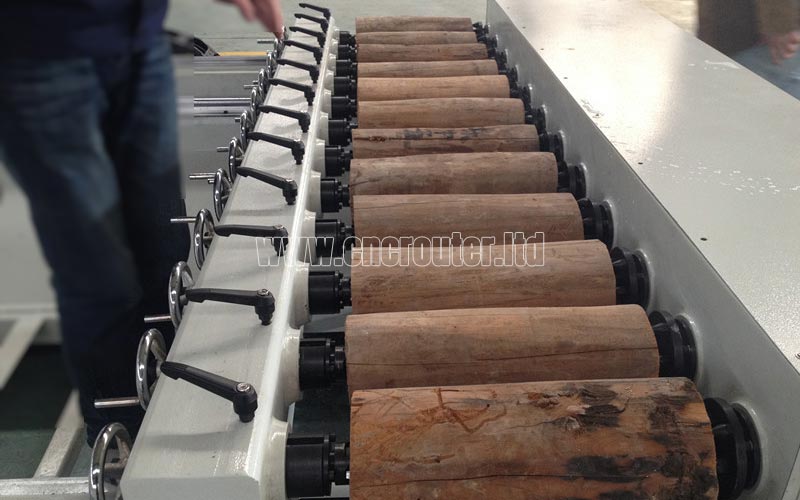

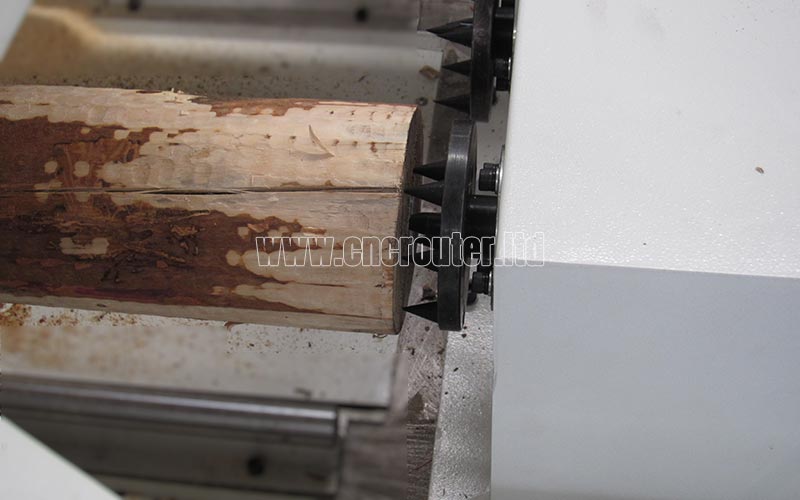

• Unidad multioperativa para tallado 3D: la sujeción de las piezas se realiza mediante un sistema de cabezal y contrapunto. El contrapunto es un carro móvil; El cabezal se fija en la parte trasera de la máquina y se conecta al sistema de movimiento. La unidad operativa puede contener una pieza de trabajo de hasta 3 metros de largo. Al procesar 12 piezas al mismo tiempo, el diámetro máximo de mecanizado de cada unidad es de 150 mm.

• Mesa de trabajo plana extraíble: el enrutador cnc giratorio es capaz de tallar en 3D y en relieve plano gracias a su sistema de plataforma de trabajo dual. Cuando sea necesario el mecanizado 3D, retiraremos la plataforma plana y la dejaremos a un lado; cuando queramos procesar la operación de trabajo plano, instalaremos la mesa plana. Los dos se pueden cambiar a voluntad según los requisitos de producción reales.

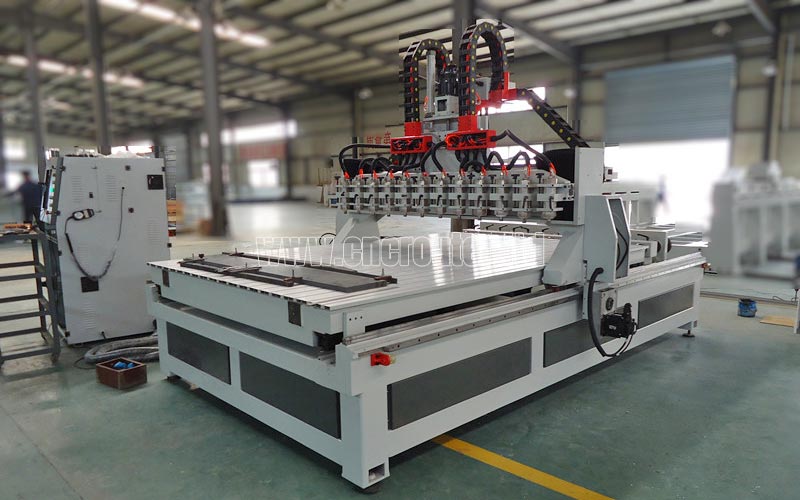

Cuando se retira la mesa de trabajo plana, se ve así:

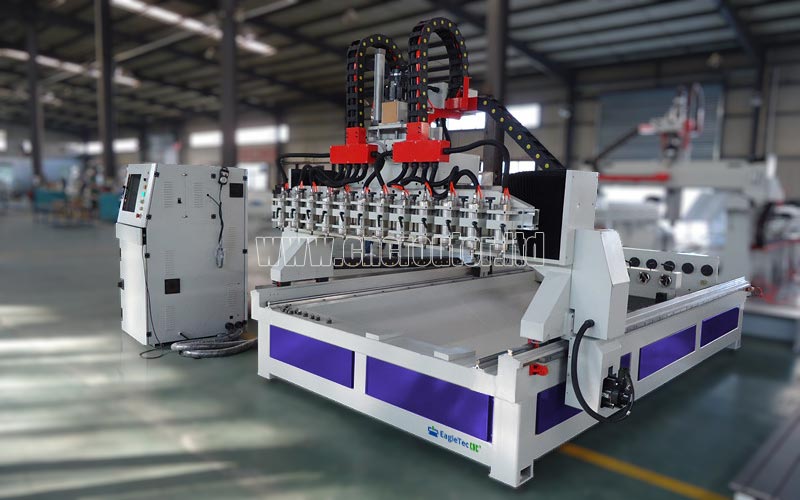

Cuando lo vuelves a montar, se ve así:

• La máquina es impulsada por un servosistema de CA de circuito cerrado completo, marca Yaskawa. Silencioso y preciso, también tiene un excelente rendimiento de aceleración y desaceleración.

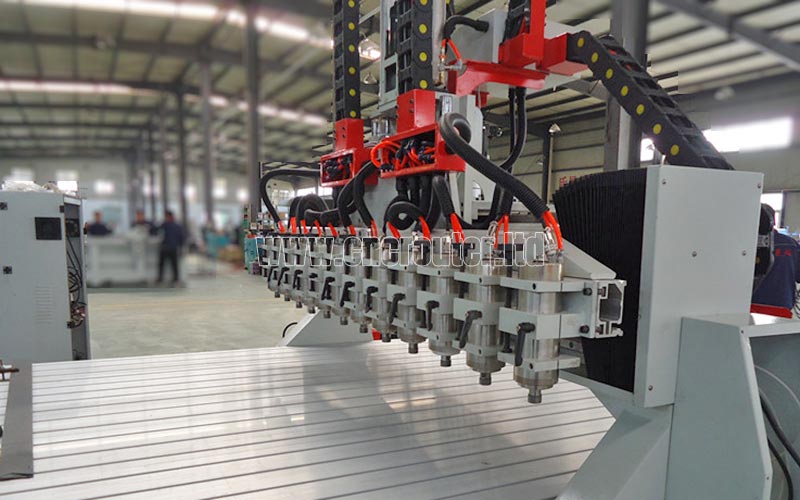

• El husillo eléctrico es vital para una máquina enrutadora CNC como ésta. Adoptamos husillos refrigerados por agua de par constante que son mucho más duraderos que los convencionales. Según los comentarios reales de los clientes durante muchos años, este tipo de husillo tiene una tasa de fallas escasa y una vida útil más prolongada.

• La abrazadera del husillo adopta el tipo de altura ajustable. Con esta abrazadera podrás ajustar fácilmente todos los husillos a la misma altura, lo cual es muy sencillo.

• La máquina enrutadora CNC de eje giratorio está equipada con un controlador de movimiento simultáneo de 4 ejes WEIHONG basado en el sistema de ventanas. Probablemente sepa que los archivos de ruta de herramientas de tallado 3D suelen ser muy grandes; Por lo tanto, una computadora es superior a una unidad DSP portátil en el rendimiento tanto de lectura como de ejecución de datos.

Paquete de enrutador CNC de eje giratorio de 4 ejes

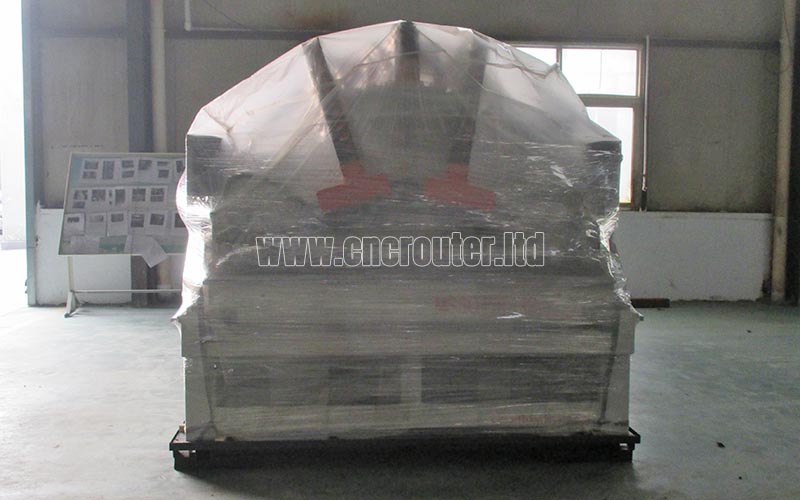

Para toda la máquina, generalmente utilizamos material de embalaje para envolverla y protegerla de daños y humedad. Luego fije el equipo sobre el pallet de acero para facilitar las operaciones de carga y descarga del montacargas. Consulte la imagen a continuación.

Parámetro técnico del enrutador de tallado de 12 estaciones

Preguntas frecuentes sobre el enrutador CNC giratorio de 4 ejes con 12 husillos para tallado masivo en 3D

P: ¿El cuarto eje giratorio es simultáneo o indexado?

R: Es simultáneo. Entonces, el enrutador giratorio aquí es una máquina CNC real de 4 ejes. ¿Cuál es la diferencia? Si está con el índice, debe desactivar X en lugar de hacer que el rotativo pueda funcionar. Para EA-3015RMS12, no es necesario hacer eso. En realidad, puede hacer que todos los ejes X, Y, Z y A funcionen simultáneamente. Leer más aquí.（news What You Must Know Before Buy 4 Axis CNC Router: Is It Simultaneous?

P: ¿Qué es el software de programación de trayectorias para esta máquina CNC rotativa de 4 ejes?

R: Hablemos de ello en dos partes: trabajo plano y tallado en 3D. Para que el avión funcione, puede utilizar el software ArtCAM o Aspire. En cuanto al grabado 3D, el software es PowerMILL. EagleTec CNC quisiera brindarle tutoriales detallados de ArtCAM y PowerMILL si trabajamos juntos. Son guías prácticas para principiantes con instrucciones paso a paso. Si está interesado, puede encontrar tutoriales detallados en nuestro canal de YOUTUBE ahora.

P: ¿Qué tipo de garantía ofrecen para esta enrutadora CNC giratoria de 4 ejes?

R: Es una garantía de 12 meses desde la salida. Bajo la garantía, disfrutará del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables. Después de eso, le brindamos soporte en línea gratuito y constante; Para el reemplazo de repuestos, se cobrará según el costo de las materias primas.

P: ¿Cuál es el plazo de entrega de esta máquina enrutadora CNC de eje giratorio?

R: Ponemos su pedido en producción al recibir el pago inicial y el plazo de entrega es de 15 días hábiles.

Si le gusta el enrutador cnc de 4 ejes con eje giratorio a la venta aquí, comuníquese ahora para obtener un presupuesto gratuito.
