2024 La mejor enrutadora CNC de 4 ejes con cambiador automático de herramientas

Resumen

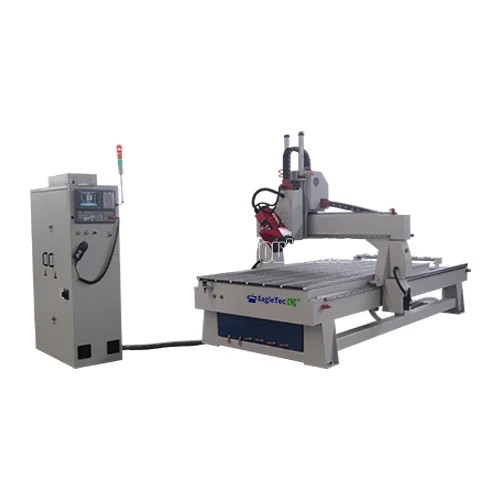

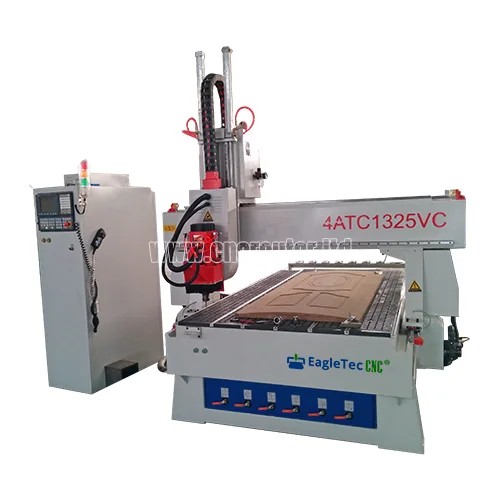

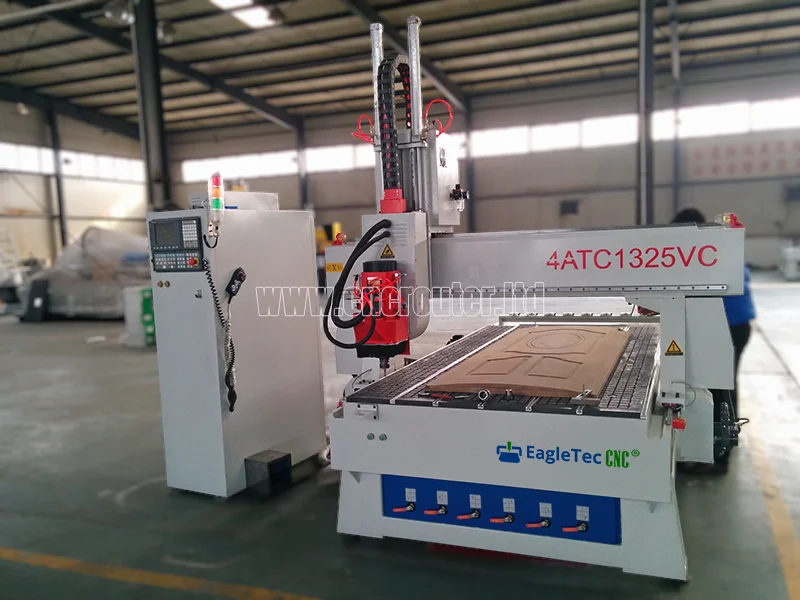

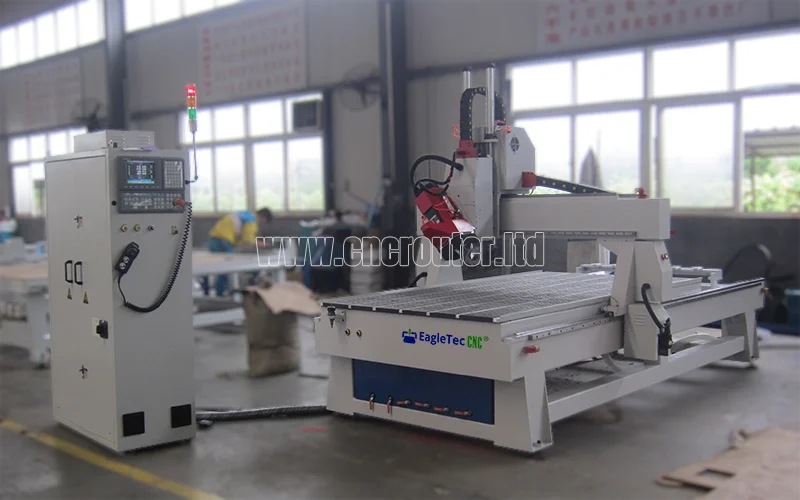

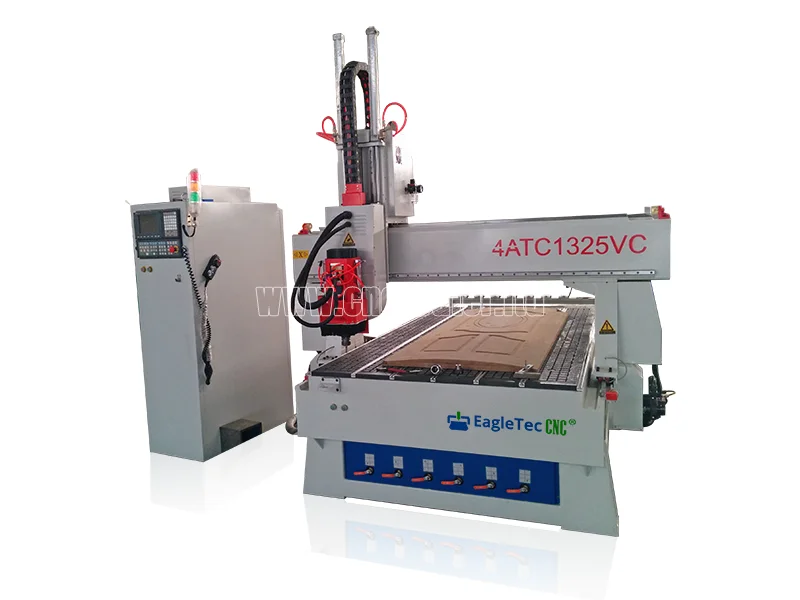

EA-4ATC1325VC es una máquina enrutadora cnc de 4 ejes de EagleTec CNC. Tiene cuatro ejes de movimiento, a saber, los ejes X, Y, Z y A. El eje A se refiere aquí explícitamente a la rotación del husillo; puede fresar dentro del rango de más o menos 120 grados. Además, lo hemos equipado con un cambiador de herramientas automático lineal. (Más adelante profundizaremos en por qué esta opción es esencial) El husillo y el motor de movimiento son de las principales marcas del mundo, HSD y Yaskawa. El controlador CNC también es una marca famosa: SYNTEC de Taiwán. ¡El mejor enrutador cnc de 4 ejes de 2024 con cambiador automático de herramientas a la venta a un precio razonable ahora!

Tu puedes preguntar:

¿Cuál es la diferencia entre esta máquina y el enrutadora CNC ATC lineal ordinario?

El husillo del tipo convencional no puede girar. Entonces, solo hay tres ejes X, Y y Z. Para ver cómo funciona la rotación del husillo de 4 ejes, pasemos a la siguiente parte.

Si está buscando un cnc de eje giratorio, consulte aquí: enrutadora cnc giratorio de 4 ejes.

Demostración de trabajo de 4 ejes (rotación del husillo) del enrutador CNC con cambiador automático de herramientas

Para comprender mejor esta demostración, primero echemos un vistazo a cierta información al respecto. El vídeo muestra cómo la máquina produce un proyecto de panel de puerta curvo desde el principio hasta el final.

• La primera parte refleja la rotación del husillo con una lámina de MDF para conseguir una superficie curva.

• A continuación, la máquina CNC estaba trazando el patrón en la superficie curva.

• La última sección muestra el ATC (cambio automático de herramienta) en acción. Aquí está el vídeo. ¡Disfrútala!

 Utilización industrial del enrutador CNC de 4 ejes con rotación del husillo

Campo aplicable de la máquina enrutadora CNC con cambiador automático de herramientas con cabezal giratorio de 4 ejes

De la demostración anterior, podemos entender que el equipo es ideal para las siguientes industrias:

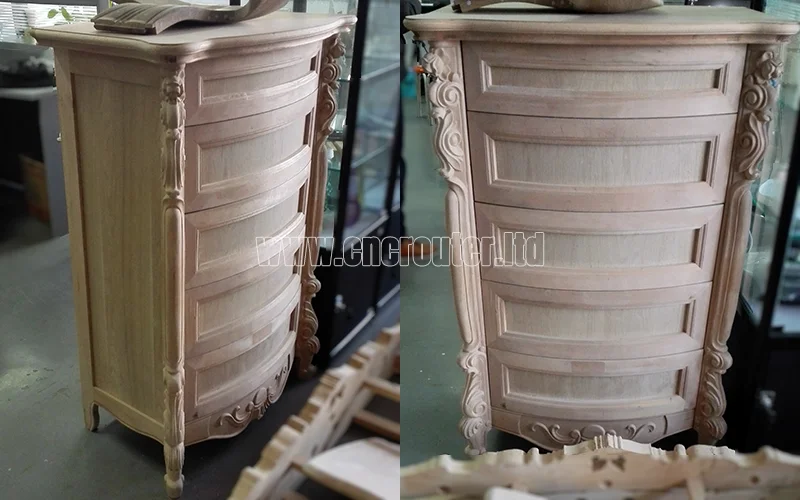

• Industria de muebles para el hogar (armarios, puertas, camas, etc.) en Rusia, Kazajstán y otros países.

• Fabricación de moldes de arco de una sola cara.

• Piezas de trabajo que requieren mecanizado multicara. ¡El enrutador cnc de 4 ejes aquí puede completar todo el trabajo sin necesidad de sujeción repetida!

• Producción de instrumentos musicales, como guitarras.

Materiales aplicables para la mejor máquina enrutadora CNC de 4 ejes

Madera, Acrílico, MDF, ACM, PVC, Espuma.

La mejor configuración de enrutador CNC de 4 ejes con ATC (cambiador automático de herramientas)

• EagleTec CNC construyó la máquina con 15 excelentes técnicas de producción.

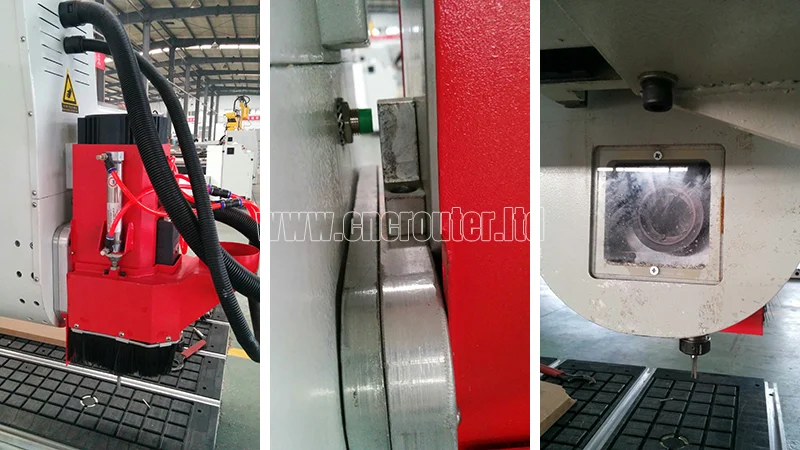

• Adopte el reductor armónico especial para robots importados, con gran fuerza de salida de rotación y holgura cero, realice la rotación libre del husillo ±120° y satisfaga las necesidades de procesamiento automático y rápido de piezas de trabajo complejas con múltiples superficies.

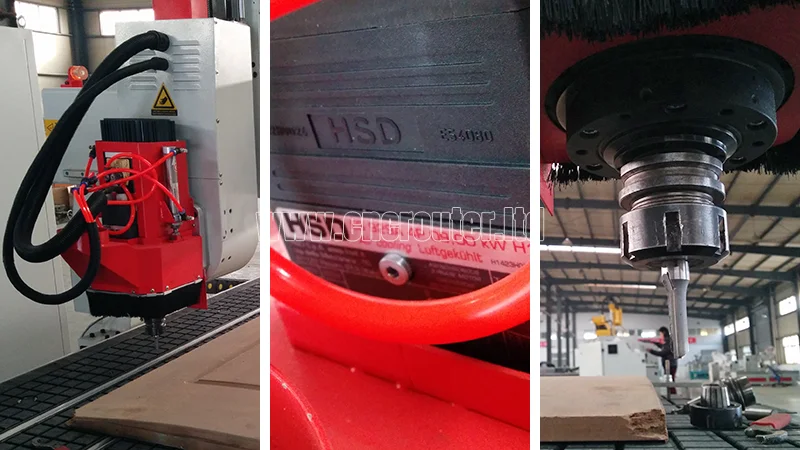

• El husillo es un auténtico cambio automático de herramienta HSD italiano con una potencia de 9Kw y una velocidad máxima de 24000rpm. Incluye portaherramientas ISO30 y pinzas ER32.

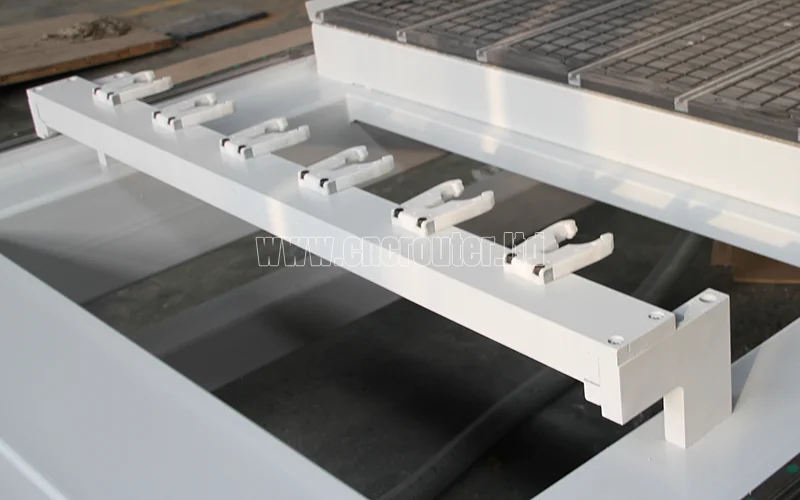

• El almacén de herramientas lineal es el más fiable de todos los tipos y tiene capacidad para 8 piezas de herramientas.

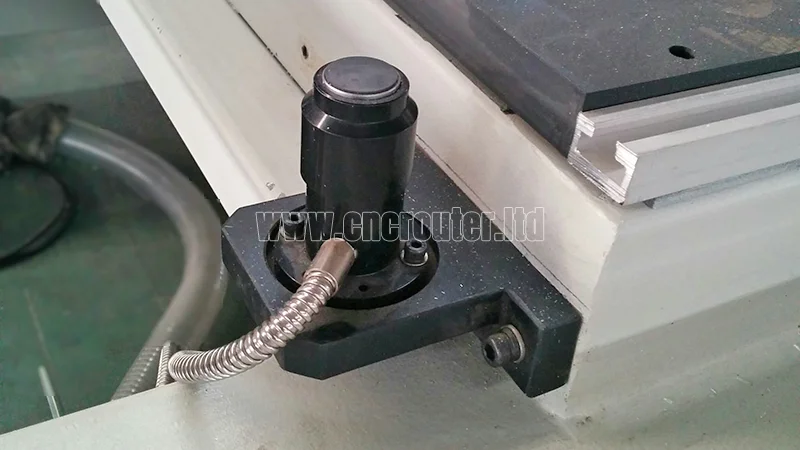

• El sensor de longitud de la herramienta mide automáticamente la longitud de guiñada del husillo para realizar una medición y cálculo rápidos y convenientes de la longitud de guiñada.

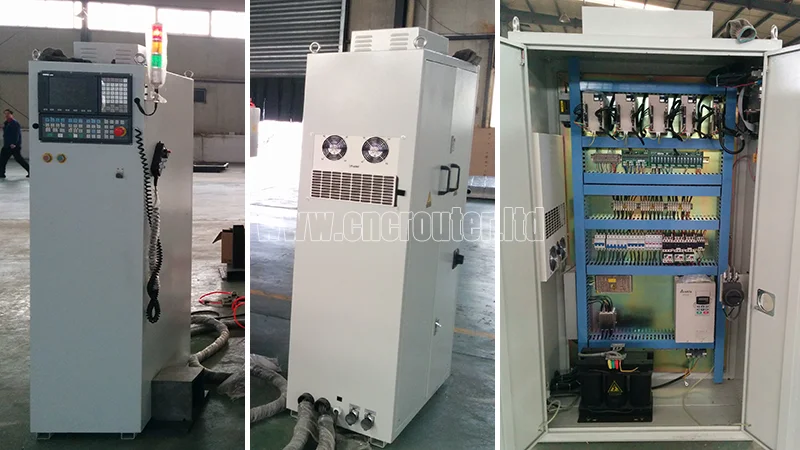

• El gabinete electrónico está equipado con un intercambiador de calor de refrigeración para garantizar la estabilidad a largo plazo de todos los componentes; el diseño y el cableado son estrictamente consistentes con el estándar CE.

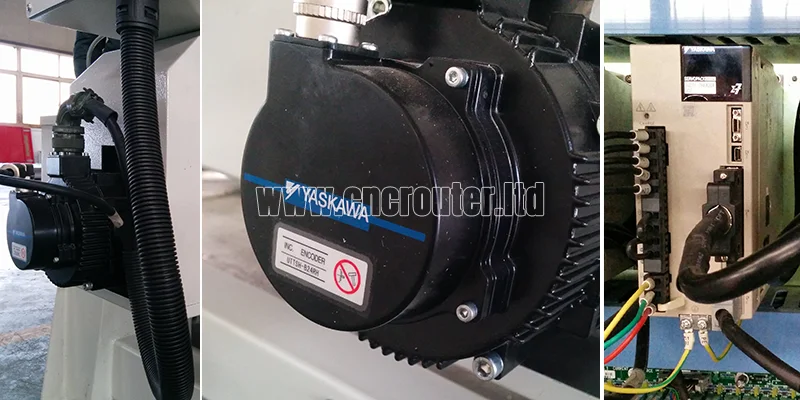

• Rápido y preciso con servomotores Yaskawa (marca japonesa), funcionamiento silencioso. Este es un sistema servoaccionado de circuito cerrado con un reductor planetario, un sistema de mayor rendimiento y sin mantenimiento. Además, los motores funcionan muy suavemente y tienen excelentes características de aceleración y desaceleración.

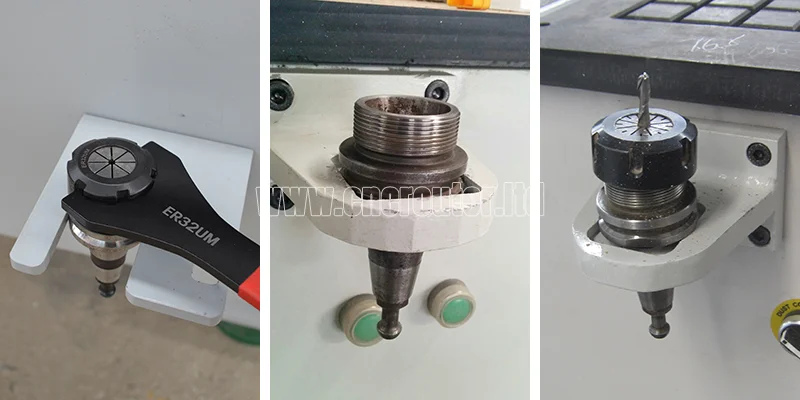

• El dispositivo de bloqueo del portaherramientas, fácil de usar, facilita la sustitución de las pinzas.

Configuración o dispositivo opcional relacionado con este enrutador CNC de 4 ejes con ATC

• Los bloques de adsorción móviles pueden completar rápidamente la sujeción y adsorción de diferentes superficies de arco y mejorar significativamente la productividad.

• Colector de polvo.

Quizás se pregunte: ¿cuál es mejor para una fresadora cnc con husillo giratorio de 4 ejes, un husillo de cambio automático de herramienta o una manual?

Consejo profesional: lo mejor es utilizar un husillo ATC para un enrutador cnc de 4 ejes de tipo oscilante. Porque calcular la longitud de la herramienta es una tarea que requiere mucho tiempo sin RTCP. Por lo general, el proyecto es imposible de completar con una sola herramienta. Si la máquina viene con un husillo MTC, después de que la primera herramienta complete el mecanizado, primero debemos calcular la longitud de la segunda herramienta y luego realizar la programación de la trayectoria. Muestra que el husillo MTC es muy ineficiente. Pero está totalmente bien hacerlo si su proyecto se puede completar con una sola herramienta. Consulte la máquina de husillo MTC aquí: Enrutadora cnc de rotación de husillo de 4 ejes 4A1325SV

En conclusión, desde la perspectiva de la técnica y la configuración, esta es la mejor enrutadora cnc de 4 ejes con cambiador automático de herramientas de EagleTec CNC.

Parámetro técnico de la mejor enrutador CNC de 4 ejes con cama de vacío de 8 pies x 4 pies

Preguntas frecuentes sobre la mejor enrutador CNC de 4 ejes con cambiador automático de herramientas

P: ¿Cómo se puede transportar a su destino final? Lo que me refiero al transporte es, una vez descargado el contenedor, ¿cómo será posible trasladarlo a nuestra isla y al taller? ¿Cuanto pesa? ¿Pueden levantarlo varias personas o necesita una carretilla elevadora?

R: Sí, necesitará un montacargas ya que el CNC pesa 1500 o 1950 kg.

P: ¿Qué apoyo nos brindará si le compramos?

R: Obtendrá una solución perfecta que involucra tanto la programación del software como la operación del hardware de nuestra parte. EagleTec CNC no solo vende máquinas cnc sino que, lo que es más importante, lo guiaremos para poner su dispositivo en producción paso a paso. El soporte técnico también es una parte crucial del valor del producto. Sobre esto, consulte nuestros testimonios

P: ¿Qué software de enrutador CNC de 4 ejes debemos utilizar para programar este enrutador CNC de 4 ejes con ATC?

R: Hay dos software de uso común: PowerMILL y UG. Si su archivo de diseño es ***.stl, debemos programar la ruta de herramienta en PowerMILL; Podemos usar otros formatos para usar UG.

P: ¿Cuál es el plazo de entrega de esta enrutador CNC lineal ATC de 4 ejes con 8 herramientas?

R: Ponemos su pedido en producción una vez recibido el pago inicial y el plazo de entrega es de 20 días hábiles.

P: ¿Qué tipo de garantía ofrecen para esta enrutadora CNC con cambiador automático de herramientas?

R: Es una garantía de 12 meses desde la salida. Bajo la garantía, disfrutará del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables. Después de eso, le brindamos soporte en línea gratuito y constante; Para el reemplazo de repuestos, se cobrará según el costo de los materiales.

Si le gusta el enrutador cnc de 4 ejes con ATC aquí, contáctenos ahora para obtener un presupuesto gratuito.
