Modelo: Modelo.EA-4A3015K
Categoría: Enrutador CNC de 4 ejes
Marca: EagleTec CNC
Condición: Nueva condición
Precio de Referencia: USD10800 / JUEGO
Rango de precios: USD8000 a USD15000 / SET según configuración diferente
Capacidad de suministro: 100 juegos mensuales
Disponibilidad: Pedido anticipado: poner el pedido en producción al recibir el depósito.
Método de pago: transferencia bancaria, garantía comercial
Peso bruto: 1100 kg.
Dimensión del paquete: 2600*2150*2080 mm (11,63 CBM aprox.)
H.S. Código: 84659900.00

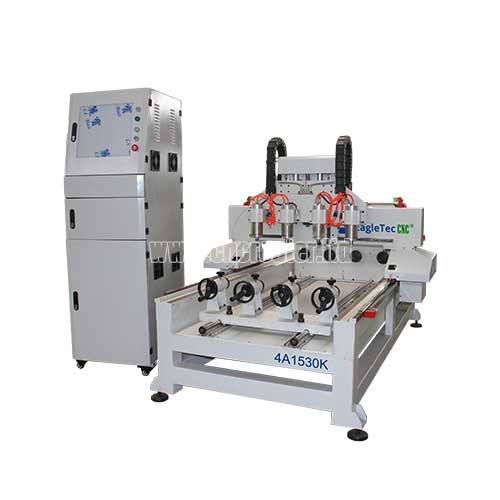

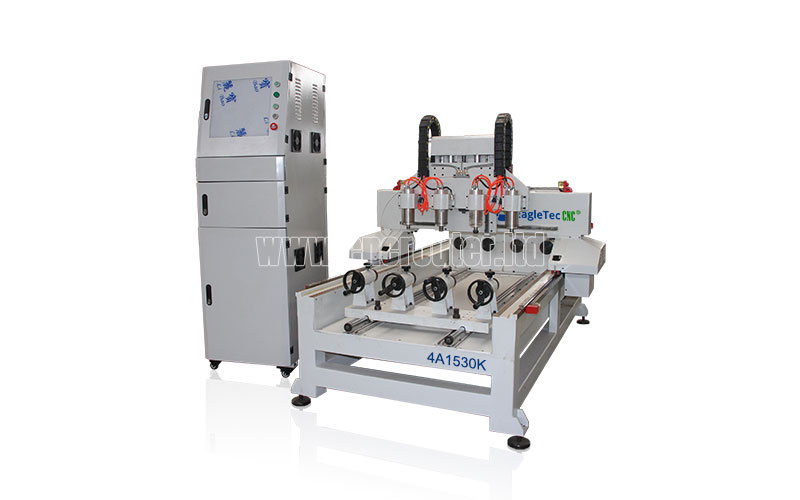

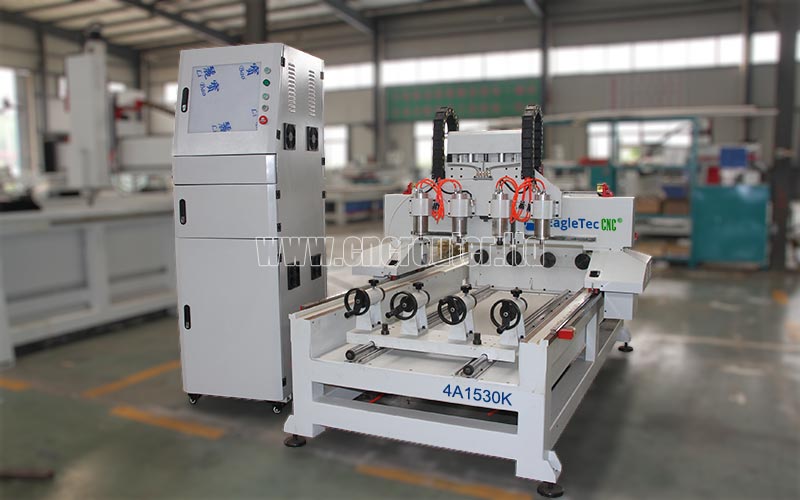

EA-4A3015K es una fresadora cnc de 4 ejes, especialmente para aplicaciones de carpintería tridimensionales (3D). Estos incluyen la fabricación de patas de muebles estilo Reina Ana; Otra aplicación principal es hacer obras de arte con estatuas. Gracias a las cuatro unidades operativas, obtendrás 4 piezas de trabajos tallados en un ciclo de trabajo. Además, si tiene que grabar piezas de trabajo de mayor tamaño, puede utilizar sólo 2 cabezales para trabajar, de modo que el diámetro de trabajo tendrá un rango más amplio. Máquina de carpintería enrutador CNC de 4 ejes para tallado de estatuas y patas de reina a la venta a un precio razonable ahora.
Además, EagleTec ofrece una mesa de trabajo plana con la máquina para satisfacer sus necesidades de tallado en materiales planos. Cuando necesites tallar objetos planos, simplemente coloca la mesa plana; Cuando necesite trabajar en 3D, retire la plataforma.
La máquina similar que podría interesarle enrutador cnc giratorio de 4 ejes y 12 cabezales
Si está buscando una máquina de tipo rotación de husillo, consulte aquí: enrutador cnc de 4 ejes con atc
Este vídeo muestra las dos aplicaciones principales de esta máquina: la fabricación de patas de muebles estilo Reina Ana y la fabricación de estatuas. La primera mitad trata sobre la fabricación de patas de reina; la segunda mitad es una demostración de escultura CNC. ¡Por favor disfrutalo!
Fabricación de patrones de curvas de patas tridimensionales: incluidas sillas, mesas, patas de sofá, cabriolé, patas tamaño queen y otros proyectos de patas de muebles.
Fabricación de estatuas: bustos.
Confección de cabeceras de columnas corintias.
Formas de paralelogramo curvo

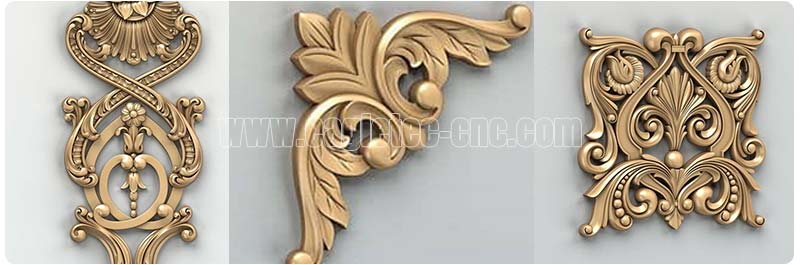

Carpintería en general: trabajos de relieve, trabajos en plano.
Rotativos: Todo tipo de Madera.
Trabajo plano: madera maciza, MDF, madera contrachapada, acrílico, fenólico, HDPE, PVC, espuma, ACM, superficie sólida, melamina, PVC expandido blanco y más.

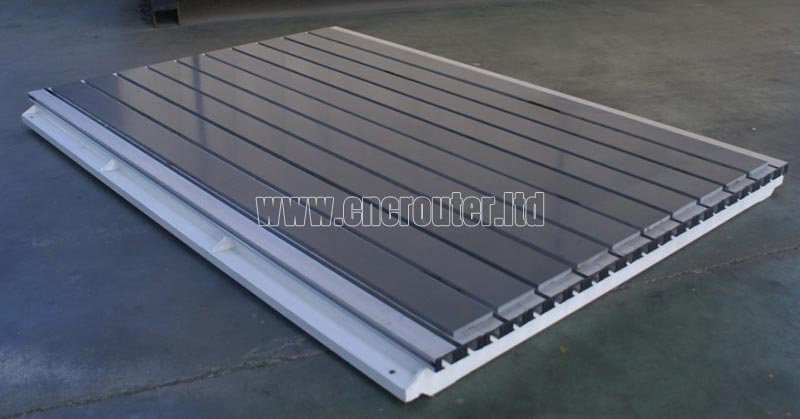

• Mesa plana móvil para tallar piezas planas. Tamaño de la mesa: 1300x1500mm.
Si 4 cabezales funcionan simultáneamente, el área de hundimiento para cada husillo es de 11,8” ancho x 59” largo (300 mm x 1500 mm).
Si solo funciona 1 cabezal, el área de tallado puede ser de 39,3” ancho x 59” largo (1000 mm x 1500 mm)

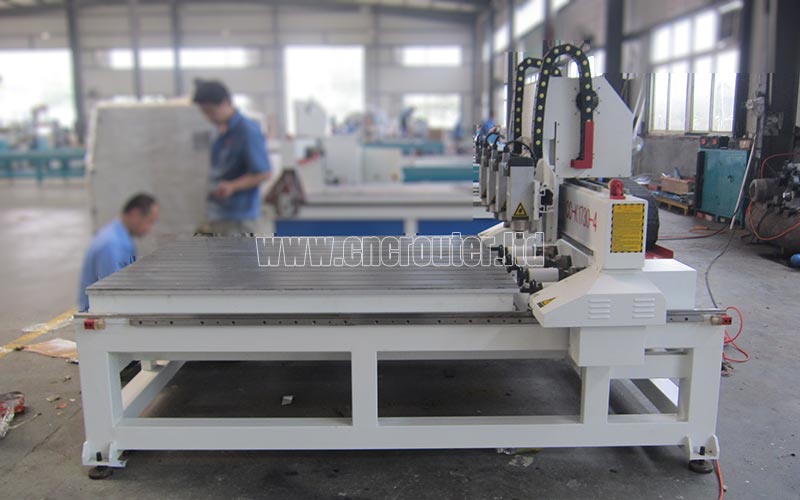

• Cuando necesitemos trabajar sobre materiales planos, instalaremos la mesa plana. Cuando lo vuelves a montar, se ve así:

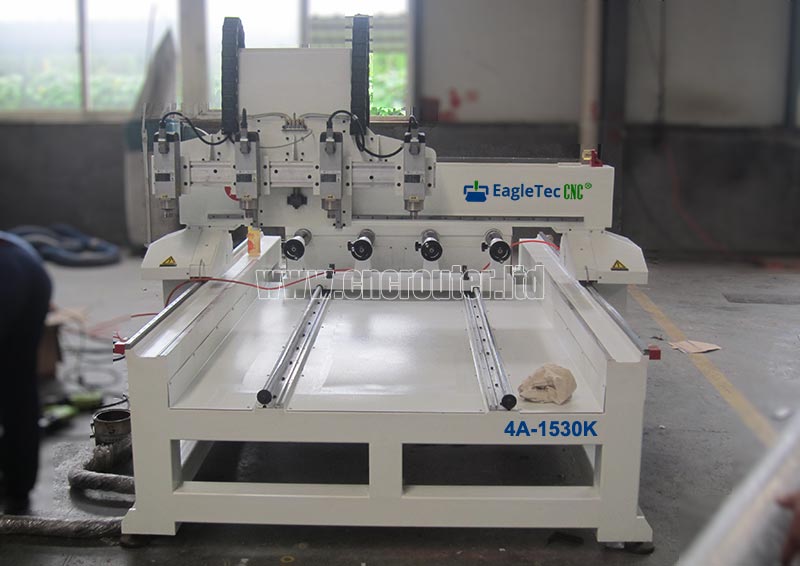

• Cuatro unidades operativas para mecanizado 3D accionadas por dos conjuntos de sistemas paso a paso. Las piezas de trabajo se sujetan mediante un sistema de cabezal y cola.

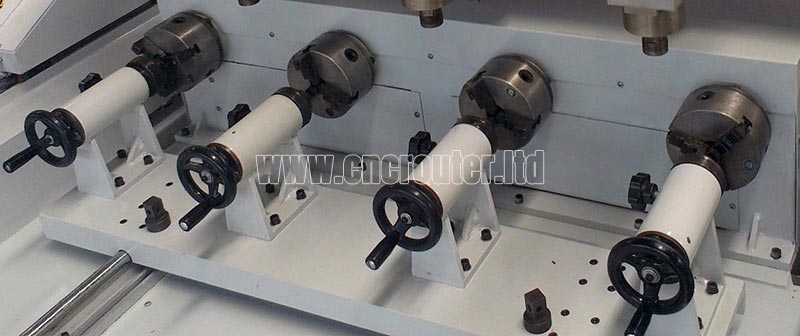

• Cuatro piezas de contrapunto tipo púa se encuentran en un carro móvil para adaptarse a piezas de trabajo con diferentes longitudes. El cabezal es de mandriles de 3 garras y se fija al final de la construcción de la máquina.
• Tiene cuatro piezas de husillos refrigerados por agua de 2,2 kw.

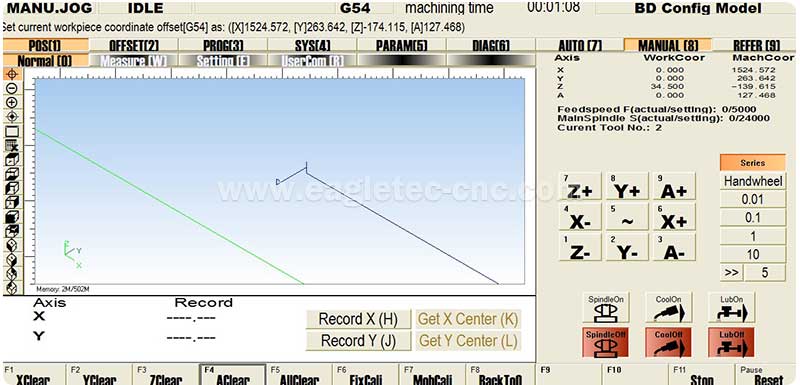

• La máquina enrutadora CNC de 4 ejes está equipada con un controlador de movimiento simultáneo de 4 ejes WEIHONG basado en el sistema Windows. El software operativo es NC Studio y está en inglés. También puede probar que se trata de un equipo cnc simultáneo de 4 ejes, ya que está escrito X, Y, Z y A. Consulte la captura de pantalla a continuación:
• Toda la máquina tiene 6 juegos de sistemas de movimiento paso a paso, una combinación de motores paso a paso YAKO YKA2811MA y NEMA34. Es el más confiable en el mecanismo paso a paso.

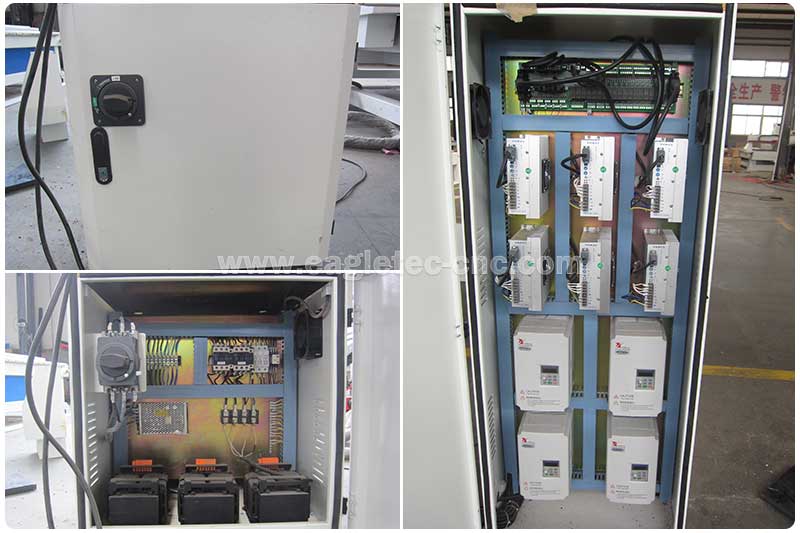

Toda la máquina está equipada con cuatro juegos de convertidores Fuling, uno para cada husillo.
• Cada husillo tiene su unidad de control para maximizar la estabilidad de funcionamiento de la máquina.

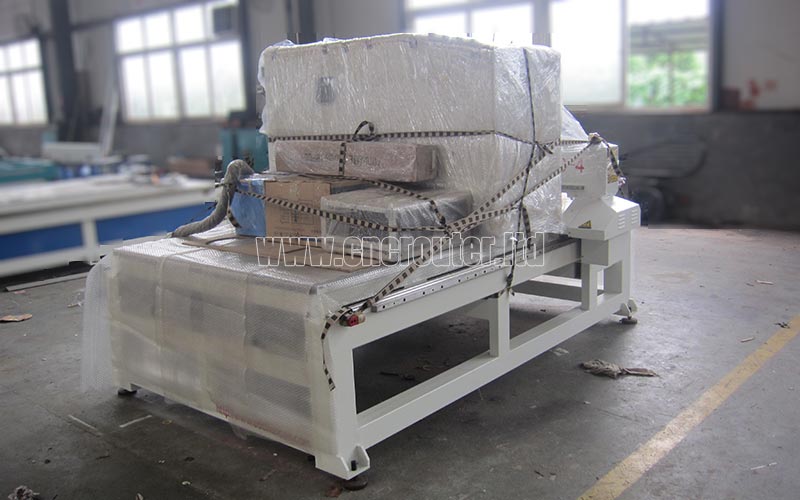

• Para todo el conjunto de equipos, utilizamos el material de embalaje para envolverlo y protegerlo primero de daños y humedad.
• Luego fijamos la máquina sobre el palet de acero para facilitar las operaciones de carga y descarga de la carretilla elevadora.

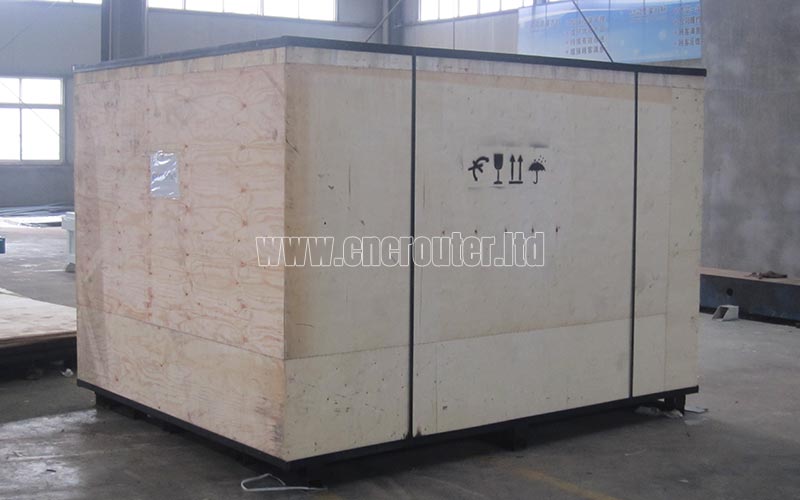

• Por último, la máquina queda completamente encerrada en la caja de madera contrachapada. Consulte la imagen a continuación.
Como opción adicional, la máquina también puede equiparse con 4 juegos de husillos refrigerados por aire de 3kw. Consulte la foto a continuación:
Modelo | EA-4A1530K |
Tipo | Enrutador CNC de 4 ejes (eje giratorio) |
Cantidad de cabezal de movimiento | Uno |
Cantidad máx. de ejes simultáneos | cuatro |
Cantidad de husillo | 4 |
Base de la máquina | Trabajo pesado, acabado mediante centro de mecanizado CNC |
Unidad operativa giratoria | Estilo Spike con carro móvil en el contrapunto |
Cantidad de unidad operativa | 4 |
Tamaño de trabajo giratorio | 300 mm de profundidad x 1500 mm de largo (11,8" de profundidad x 59" de largo) - 4 piezas juntas |
Sujeción de mesa rotacional | Por sistema de contrapunto y cabeza |
Cama de trabajo plana | Perfil de Aluminio con PVC |
Tamaño de la plataforma | 1300x1500mm |
Tamaño de trabajo plano | 1000 mm x 1500 mm (39,3" D x 59" L): utilice un solo cabezal |
Tamaño de trabajo plano: 4 | 300 mm de ancho x 1500 mm de largo (11,8" de ancho x 59" de largo): ejecute 4 cabezales juntos |
Sujeción plana | Mediante abrazaderas con ranura en T |
Husillo eléctrico | Refrigerado por agua, 2,2Kw, 24000rpm - 4PCS |
Tamaño de la pinza | ER20 |
Diámetro de herramienta aceptable | 3.175 ~ 12.7mm (1/8“ ~ 1/2”) |
Precisión de posición | 0.10mm/300mm |
Precisión de reposición | 0.10mm/300mm |
Unidad de movimiento | Motor paso a paso NEMA 34 - 6 JUEGOS |
Conductor | YAKO YKA2811MA - 6 JUEGOS |
Velocidad de viaje rápida | 30,000mm/min |
Máx. Velocidad de tallado | 12,000mm/min |
Controlador CNC | Control WEIHONG de 4 ejes (hardware) con MPG |
Programas CNC | NC Studio V8 (genuino) |
Transmisión del eje X | Piñón y cremallera helicoidal, caja de engranajes accionada por correa |
Transmisión del eje Y | Piñón y cremallera helicoidal, caja de engranajes accionada por correa |
Transmisión del eje Z | Husillo de bolas rodante, 25 mm |
X Guías Lineales | PMI original, tipo cuadrado, 25 mm |
Y Guías Lineales | PMI original, tipo cuadrado, 25 mm |
Z Guías Lineales | PMI original, tipo cuadrado, 25 mm |
Inversor | Fuling 2.2kw - 4PCS |
Comando de comunicación | Código G (***.nc) |
Software de programación compatible | ArtCAM, Aspire, PowerMILL |
Otra electrónica | Schneider, Omron, CHNT |
Cables | Cables de blindaje de alta suavidad para toda la máquina. |
Sistema de lubricación | Lubricación central volumétrica, tipo automático. |
Poder de trabajo | CA 380 V/50 Hz, trifásico (o CA 220 V/60 Hz, trifásico) |
Máx. El consumo de energía | 15KW |
Peso neto | 1,050KGS |
Peso bruto | 1,100KGS |
Forma del paquete | Materiales de embalaje y estuche de madera contrachapada |
Dimensión del paquete | 2600*2150*2080 mm (11,63 CBM aprox.) |
R: Es el programa PowerMILL. El equipo de soporte de EagleTec CNC desea brindarle tutoriales detallados de PowerMILL, incluido el posprocesador, si trabajamos juntos. Son guías prácticas para principiantes con instrucciones paso a paso. Si estás interesado, encontrarás ahora los tutoriales detallados en nuestro canal de YOUTUBE.
R: Nuestro posprocesador no funciona con Fusion 360 o Vcarve; está escrito particularmente para PowerMILL.
R: El EA-4A3015K viene con un sistema de control de movimiento CNC NC Studio, que está basado en el sistema operativo Windows. Después de generar el código G, simplemente cárguelo en NC Studio y deje que la máquina funcione.
R: Es una garantía de 12 meses desde la salida. Bajo la garantía, disfrutará del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables. Después de eso, le brindamos soporte en línea gratuito y constante; para el reemplazo de repuestos, se cobrará en función del costo de las materias primas.
R: Sí, estaremos encantados de hacerlo por usted. Le enviaremos el CNC por mar. Este trabajo lo haremos yo y mi transportista. Tienes razón. Tendrás que contratar un servicio de transporte para recogerlo en el puerto de entrada y transportarlo a tu taller. Además, si tiene un agente de aduanas, puede pedirle que haga el despacho de importación por usted. Si no conoce a un corredor, no importa, mi corredor también puede hacerlo por usted. Los costos de esto correrán por su cuenta.
R: Si organizamos el envío desde China a su centro de carga, aplicaremos el seguro para el transporte desde el puerto de salida hasta el destino; la póliza cubre todos los riesgos según la cláusula de carga de Ocean Marine.
R: Sabemos que estás hablando del servicio de entrega puerta a puerta. Normalmente, nosotros nos encargaremos de llevar la máquina al centro de carga más cercano a su ubicación y usted tendrá que coordinar un servicio de entrega para recogerla y transportarla a su dirección. Se ha elegido esta opción porque es la más práctica y rentable disponible. Estamos ubicados en China, que está geográficamente distante de su ubicación. En el caso de que organicemos que el envío se entregue directamente a su dirección, las tarifas asociadas serían notablemente más altas que si hiciera los arreglos localmente. Sería recomendable que usted se hiciera cargo del envío final a su dirección, ya que resultaría una solución más económica.
R: Ofrecemos algunas piezas de desgaste junto con la máquina de forma gratuita. Incluyen fusible - 3 piezas, correas - 2 piezas, botón de encendido/apagado - 1 pieza, interruptor de parada de emergencia - 1 pieza y sensor de límite - 2 piezas. Si cree que esto no es suficiente, hágamelo saber. Le cotizaremos sus precios.
R: Se enviará por mar desde nuestra fábrica a su puerto como práctica común.
R: Ponemos su pedido en producción al recibir el pago inicial y el plazo de entrega es de 15 días hábiles.
