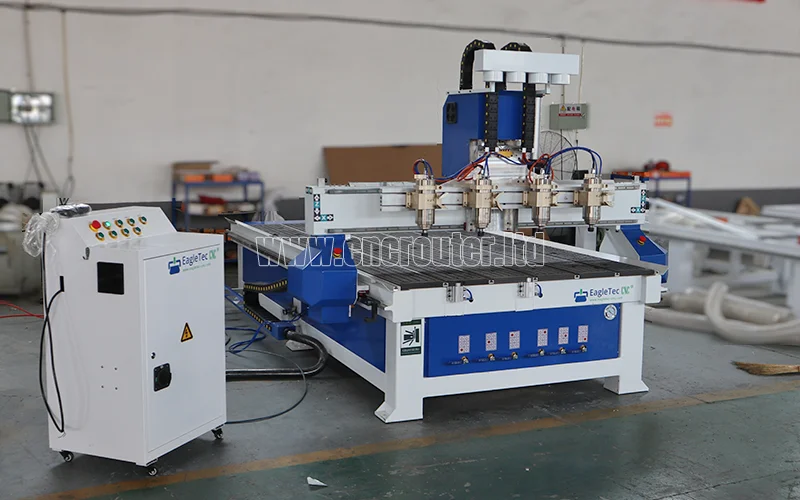

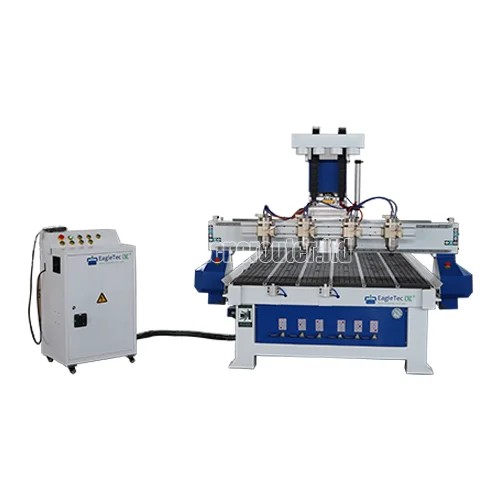

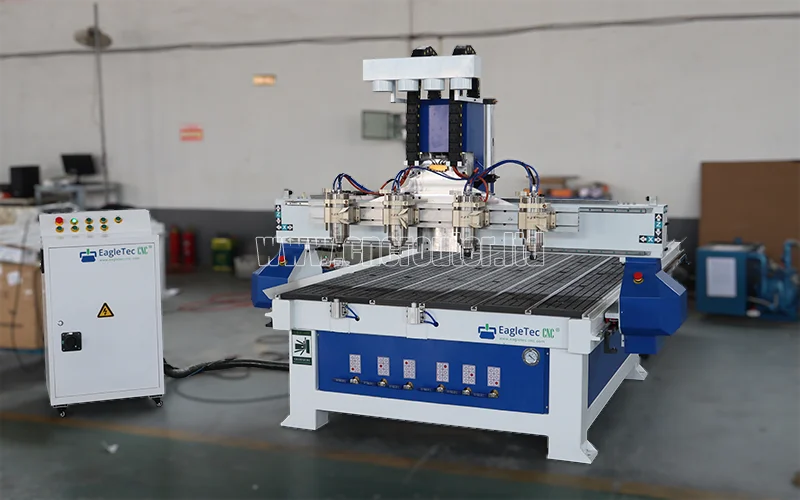

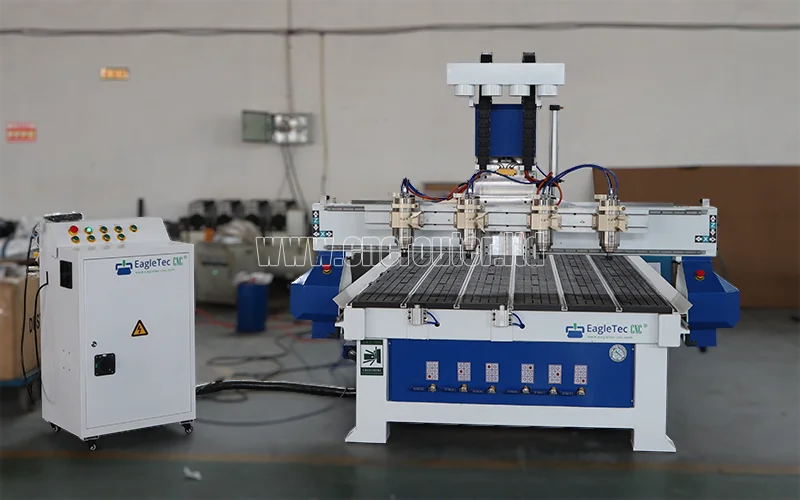

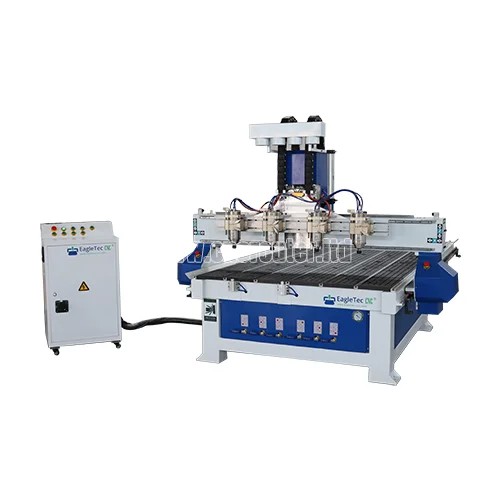

Enrutadora CNC de 4 cabezales con cama de vacío de 5 pies x 10 pies

Resumen

Enrutador cnc de 4 cabezales con lecho de vacío de 5 pies x 10 pies (1500x3000 mm) y 4 piezas de husillo de refrigeración por agua de 3,0 kW; Es capaz de realizar 4 trabajos a la vez como máximo. Debido a esto, tiene una mayor productividad que las fresadoras de madera CNC de un solo cabezal. Esta es exactamente la ventaja del enrutador cnc multihusillo. Esta máquina es ideal para trabajos de tallado, corte y fresado.

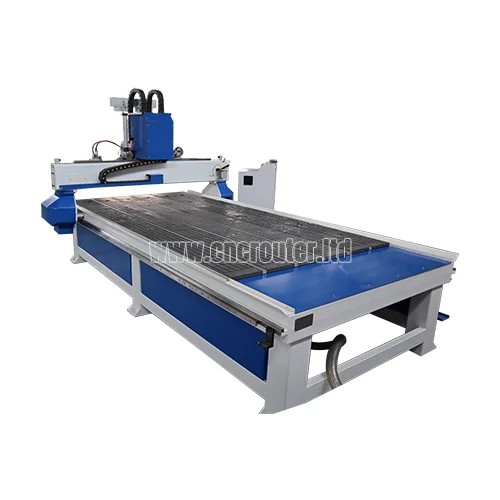

¿No es la máquina exacta que estás buscando? Entonces por favor mira otros modelos aquí: enrutador cnc de 4 ejes con una cama de vacío de 8 pies x 4 pies o 10 pies x 5 pies, máquina enrutadora cnc de doble cabezal  y enrutador cnc de cabezal múltiple de 4 ejes.

Demostración de trabajo: grabado y corte con cabezal de 4 husillos en acción

La demostración funcional incluye dos partes:

Parte 01 - 0:00 Grabado Rilievo con 3 husillos en acción

Puerto 02 - 2:08 Corte de paneles Slatwall con 4 husillos en acción

Enrutador CNC de 4 cabezales con especificaciones de lecho de vacío 5x10

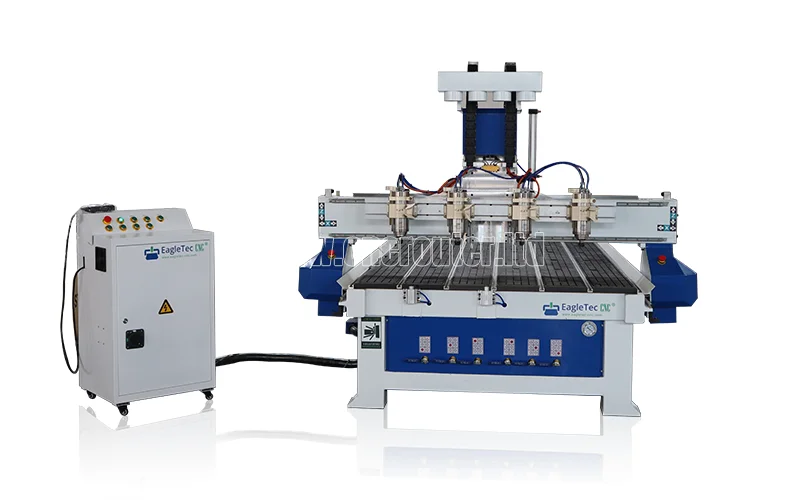

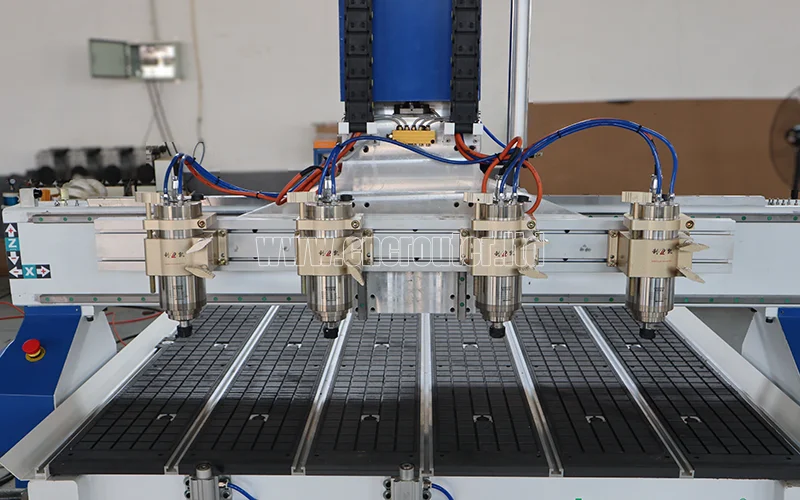

• El diseño de cuatro husillos (cabezales) le da a la máquina más capacidad de producción.

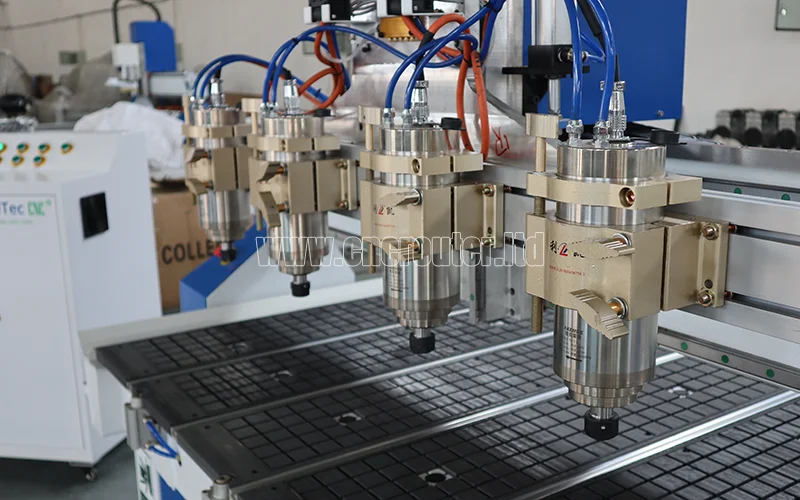

• Los soportes de husillo ajustables brindan comodidad al operador para establecer el origen de la pieza de trabajo. Con este diseño, podemos colocar los cuatro cortadores al mismo nivel mediante un fácil ajuste.

• De acuerdo con sus necesidades reales de producción, puede incorporar el dispositivo emergente neumático de alineación de material para la máquina.

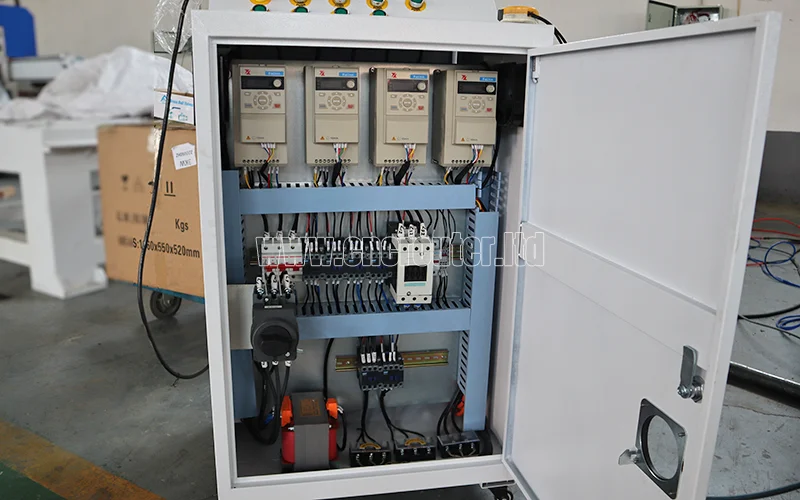

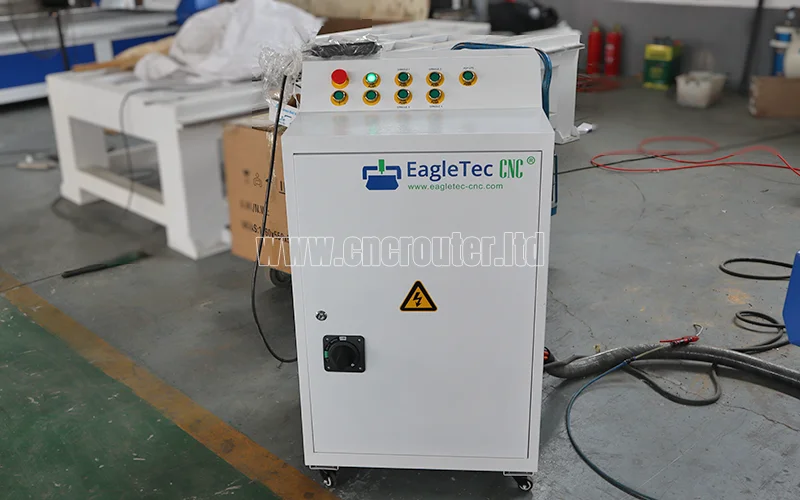

• Dispone de armario electrónico independiente con sistema de protección por enclavamiento.

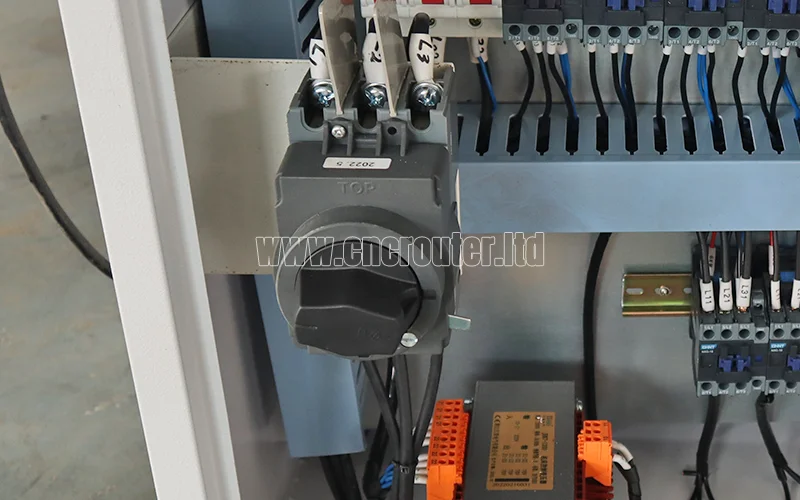

• Este es el interruptor de protección de enclavamiento; Sólo cuando está apagado se puede abrir la puerta del gabinete de control eléctrico.

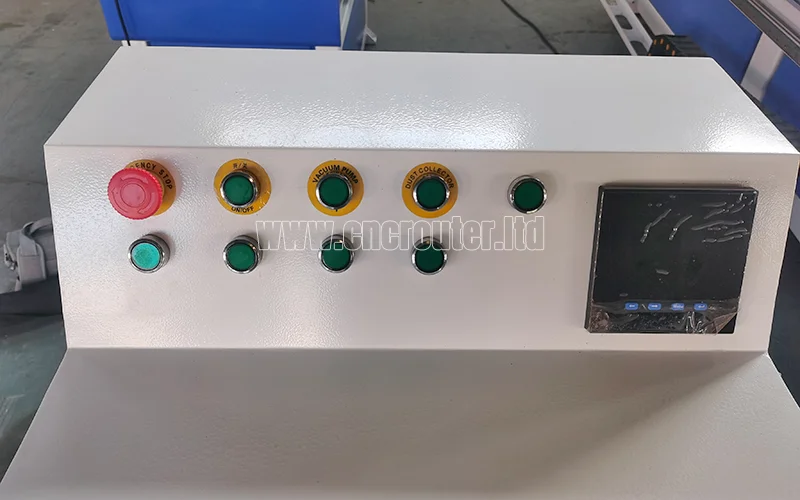

• Todos los interruptores y botones están etiquetados en inglés.

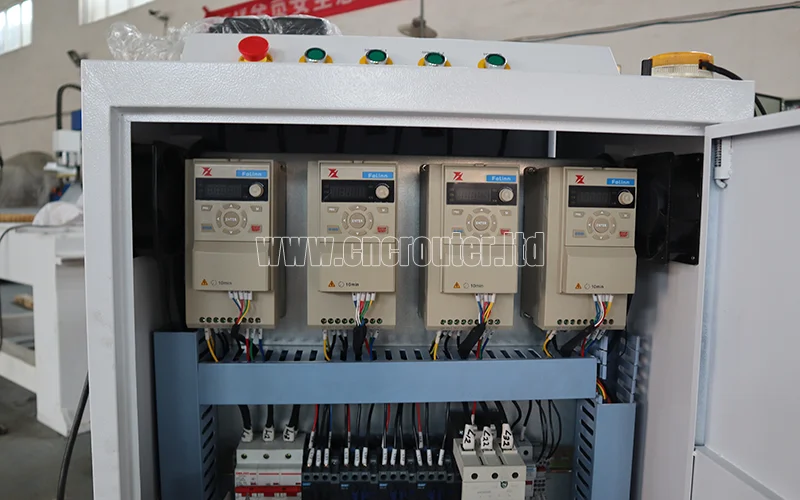

• Para obtener la mejor estabilidad de funcionamiento, cada husillo está controlado por un convertidor de frecuencia independiente; Son la mejor marca de China: Folinn.

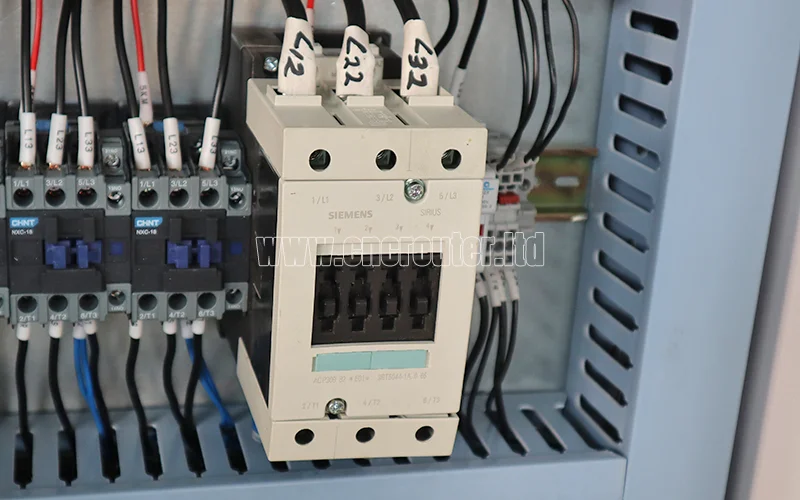

• El contactor de CA adopta la marca líder mundial Siemens.

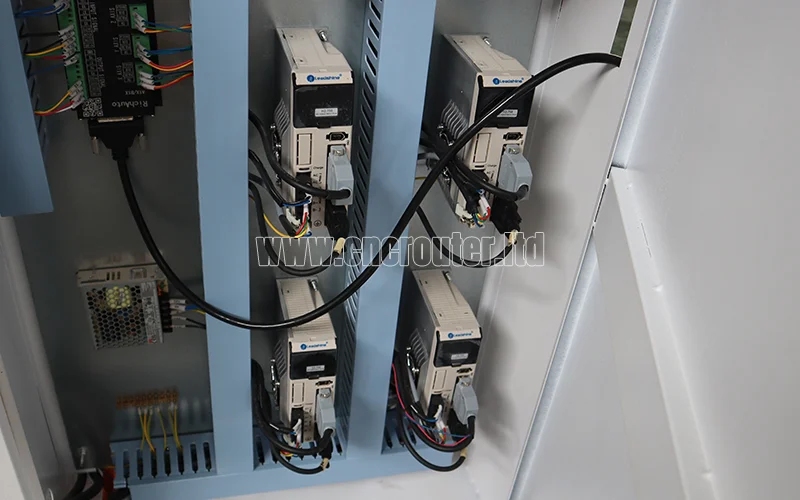

• Un sistema de servo movimiento híbrido proporciona a los usuarios estos beneficios, con tres ejes funcionando más rápido y más robusto.

• El cableado de la parte eléctrica sigue estrictamente la norma CE y cada cable está etiquetado con un código de cable único.

• La base de la máquina está soldada con estructura de acero sin costuras; procesado mediante alivio de estrés por vibración (VSR) para reducir el estrés residual, y está sostenido por 6 patas con pies niveladores ajustables.

• La viga está fabricada en acero. Una viga de acero es superior al aluminio para suprimir y absorber las fuerzas creadas durante el corte. Tiene nervaduras internas para dar rigidez al conjunto; este diseño minimiza la vibración al tiempo que aumenta la precisión y la repetibilidad.

• Cilindro de contrapeso neumático doble para permitir un posicionamiento del eje Z muy rápido y preciso.

• La máquina está equipada con husillos eléctricos refrigerados por agua, y sus ventajas son el bajo nivel de ruido y un ligero aumento de temperatura, lo que es ideal para un funcionamiento prolongado.

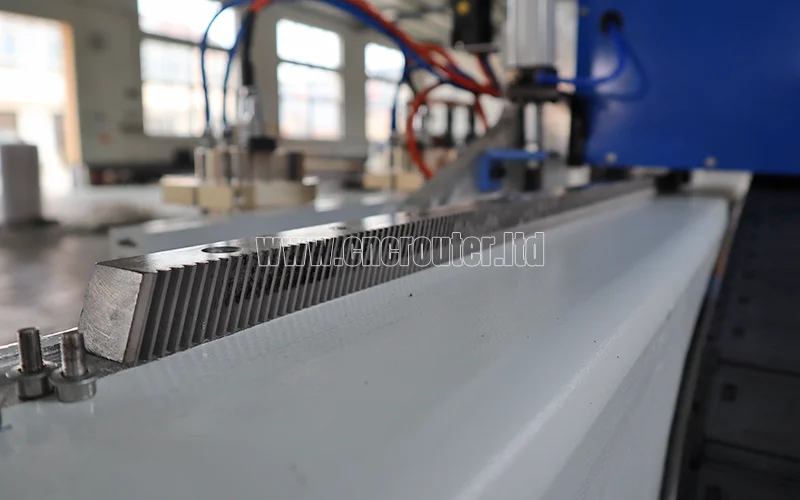

• El movimiento de los ejes X e Y se realiza a través de una transmisión de piñón y cremallera, que está endurecida para una vida útil extremadamente larga y rectificada para una muy buena precisión; El eje Z es accionado por un husillo de bolas rodante endurecido y antirretroceso.

• El eje Y utiliza un accionamiento doble, uno para cada lado del pórtico.

• Cada eje de movimiento está soportado sobre guías lineales cuadradas de alta precisión, que permiten mayores velocidades de avance y una mejor calidad de corte.

• Todas las guías lineales están lubricadas centralmente desde un sistema central.

• Admite volver a tallar después de un punto de ruptura y un corte de energía.

Detalles rápidos de la fresadora CNC de cuatro husillos con mesa de vacío

• Tamaño de la cama 1500x3000 mm (5'x10')

• Motor de husillo refrigerado por agua 3,0 KW – 4 piezas

• Controlador CNC portátil RichAuto Auto-Now A11

• Motores paso a paso NEMA34

• Controladores paso a paso YAKO YAK2811MA

•• Guías lineales y rodamientos de tipo cuadrado – tamaño 20 mm

• Armario de control individual

• Sistema de lubricación central

Aplicación de enrutador CNC de cuatro cabezales

Industria aplicable

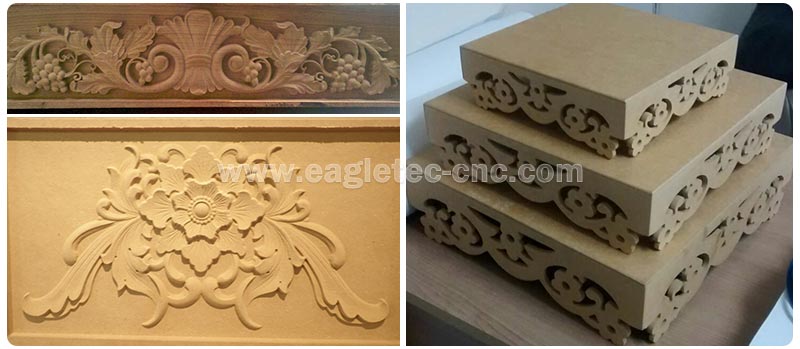

Es ideal para la fabricación de muebles de estilo europeo, la fabricación de paneles Slatwall, trabajos de tallado en masa, obras de arte o esculturas en relieve en madera.

Materiales

Madera Maciza, MDF, ACM, Acrílico, PVC, Espuma.

Preguntas frecuentes sobre el enrutador CNC de mesa de vacío de cuatro husillos EA-1530VMS4

P: ¿Cuál es la distancia mínima y máxima entre cada dos cabezales de husillo?

R: Equipado con husillos de refrigeración por agua de 3,2 kW, la distancia (de centro a centro) entre cada dos husillos sería de 170 mm y 375 mm. (MIN-MAX) Si la máquina viene con husillos de refrigeración por agua de 2,2 kW, la distancia será de 140 mm y 375 mm. (MIN-MAX) Se puede observar que la separación mínima depende del modelo de husillo.

P: ¿Cuáles son los movimientos máximos en los ejes X, Y y Z?

R: El máximo. El movimiento para XYZ sería de 700*3000*200 mm.

P: En el eje Z en la posición más baja, ¿cuál es la distancia entre la cabecera y la mesa?

R: Sin montar una herramienta (cortador), la distancia entre el extremo del eje y la superficie de la mesa sería de aproximadamente 10 mm cuando el eje Z está en la posición más baja.

P: ¿Cuál es el diámetro máximo del vástago de la herramienta que se puede colocar en el cabezal?

R: En realidad depende del motor del husillo. Para una máquina equipada con husillos de 3,2 kw, 4,5 kw y 5,5 kw, puede contener un vástago de herramienta de 16 mm como máximo. Si la máquina viene con husillos de 6,0Kw o 7,5Kw, pueden contener herramientas con mangos de 20mm de diámetro como máximo.

P: ¿Tiene un manual o tutoriales sobre el enrutador CNC de 4 cabezales?

R: Definitivamente sí. Tenemos tutoriales tanto en formato PDF como en video, y son la guía particular para principiantes sobre la máquina exacta con instrucciones paso a paso. Según los comentarios, el 90% de los clientes pueden aprender a operar la máquina a través de nuestros tutoriales. Además, nuestro equipo técnico está listo para brindarle soporte/guía en línea en cualquier momento. A continuación se muestran las instrucciones en vídeo para su referencia.

P: Enviará la máquina enrutadora cnc al vacío por mar, ¿verdad?

R: Sí, por mar. El CNC es demasiado grande para enviarlo por vía aérea.

P: Esta máquina incluye una aspiradora, ¿verdad?

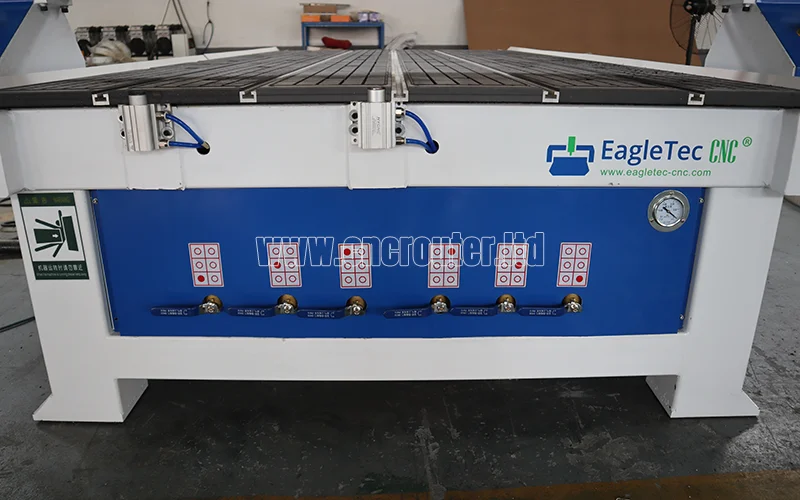

R: Sí, el paquete estándar del CNC de cuatro cabezales incluye una cama de vacío.

P: ¿Se entrega listo para usar o se requiere ensamblaje adicional una vez que llega?

R: Todos los trabajos de ensamblaje están completos en nuestra planta y el EA-1530VMS4 se envía completo. No se requiere ensamblaje adicional una vez que reciba la máquina. Lo que hay que hacer es enchufar y usar.

P: ¿Qué tipo de garantía ofrecen para esta enrutadora CNC de 4 cabezales?

R: Es una garantía de 24 meses desde la salida. Bajo la garantía, disfruta del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables. Después de eso, también le brindamos soporte en línea gratuito; Para repuestos, se cobrará en función del costo de las materias primas.

P: ¿Cuál es el plazo de entrega de esta máquina?

R: Son de 15 a 20 días hábiles tras la recepción del depósito.
