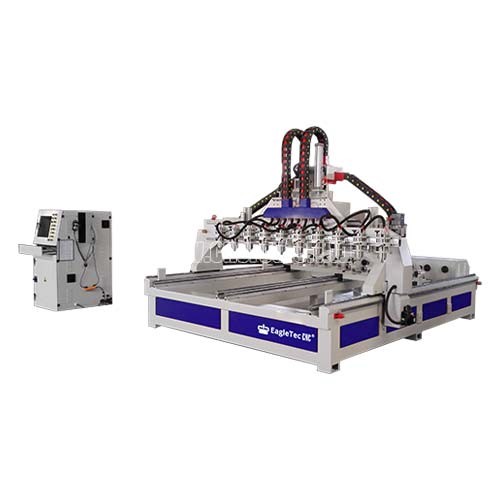

Enrutador CNC de cabezal múltiple de 4 ejes con mesa giratoria de 4 to eje

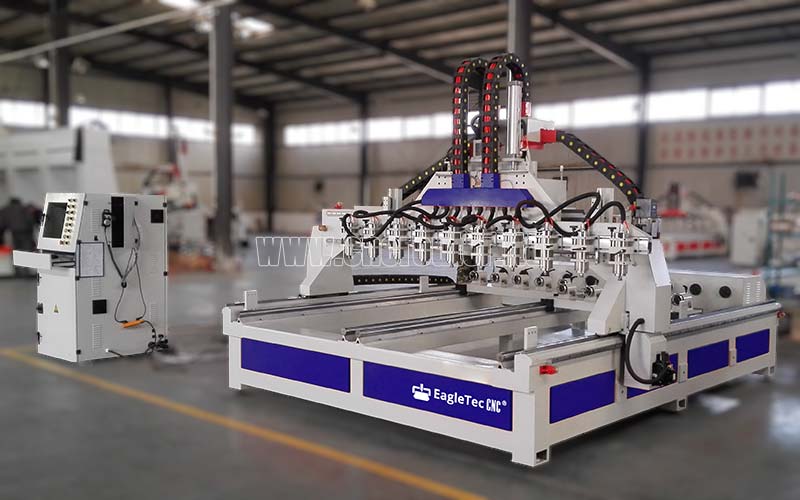

Resumen

EA-1825RMS10 es un enrutadora cnc de cabezal múltiple de 4 ejes para la industria de producción en masa diseñado para procesar operaciones de tallado en 3D y grabado de esculturas en relieve 2.5D de elementos de madera maciza.

En cuanto a la mesa giratoria de 4º eje para tallado 3D, está equipada con unidades multioperativas y un carro móvil para la rotación y sujeción de las piezas a través de un sistema de cabezal y contrapunto, para poder ejecutar el mecanizado de 10 piezas en una. ciclo de trabajo.

En cuanto a la mesa plana para grabado en relieve 2,5D, adopta una construcción extraíble; De esta forma, la máquina se puede conmutar entre mecanizado rotativo de 4º eje y mecanizado plano de 3 ejes.

Máquinas similares que podrían interesarle: enrutadora cnc giratorio de 4 ejes con 12 husillos, enrutadora cnc de 4 cabezales.

Demostración de mecanizado 3D rotativo de 4 ejes del EA-1825RMS10

Primero echemos un vistazo al fondo del vídeo. En el vídeo, el enrutador cnc de cabezal múltiple de 4 ejes EA-1825RMS10 fresa piezas de muebles 3D con madera maciza. Hay dos procedimientos en total: desbaste y acabado. Se utilizan dos tipos de brocas (brocas de flauta recta de 12,7 mm y brocas en forma de V de 6 mm) y dos piezas de archivos de trayectoria de herramienta. Ahora probablemente tengas una pregunta:

P: ¿Cuánto tiempo tardará el enrutador cnc de eje giratorio en completar el diseño del video?

R: Para el diseño exacto del video, se necesitan 6 horas para terminarlo. Conseguimos 10 piezas en 6 horas ya que 10 husillos y 10 piezas del 4º eje trabajan juntos. Haciendo cálculos podemos saber que cada pieza cuesta 0,6 horas de media.

Ventajas técnicas del enrutador CNC de 4 ejes con cabezal múltiple y mesa giratoria

Su mayor ventaja proviene de su plataforma de trabajo de doble aplicación, un sistema de mesa de intercambio dual para fresado rotativo y plano. Las dos plataformas se pueden cambiar a voluntad según los requisitos de producción reales. Un extremo de la plataforma giratoria es un carro móvil; cuando se requiere la plataforma plana, el carro móvil se puede empujar hacia la parte trasera de la máquina y dejar espacio para la mesa plana. Entonces, podemos instalar la mesa plana allí y ejecutar el mecanizado plano.

Dado que el tamaño de la plataforma (2000x2500 mm) es relativamente grande, si está diseñada como una sola pieza, nos parece imposible instalarla manualmente. Nuestras fuerzas no son suficientes para levantarlo.

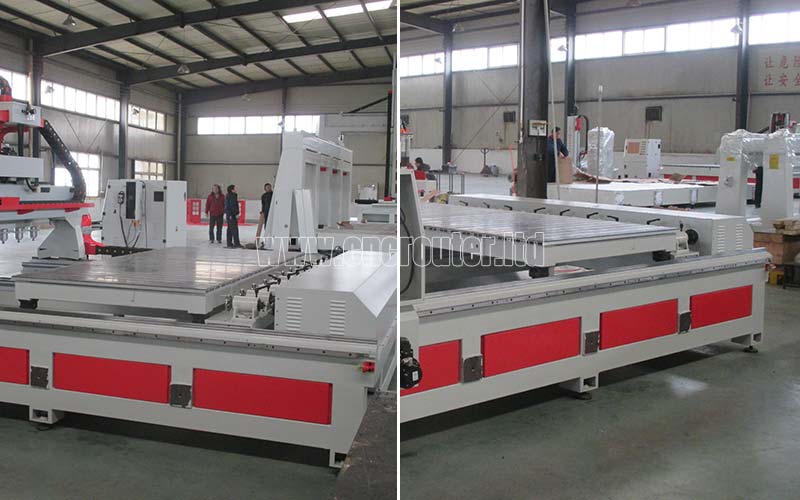

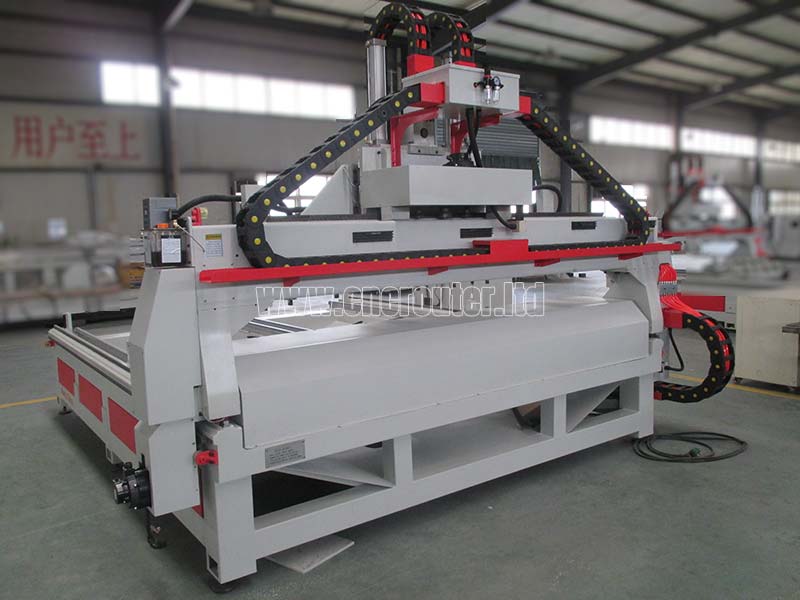

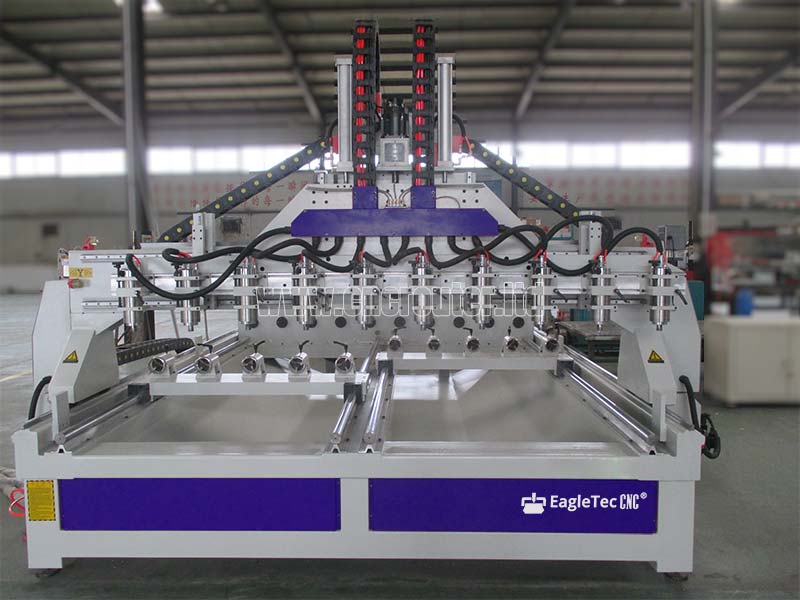

Por eso, lo dividimos en dos piezas, una por delante y otra por detrás. El tamaño de cada pieza es de 2000x1250mm. Como se muestra en la imagen a continuación, así es como se ve después de instalar la pieza trasera.

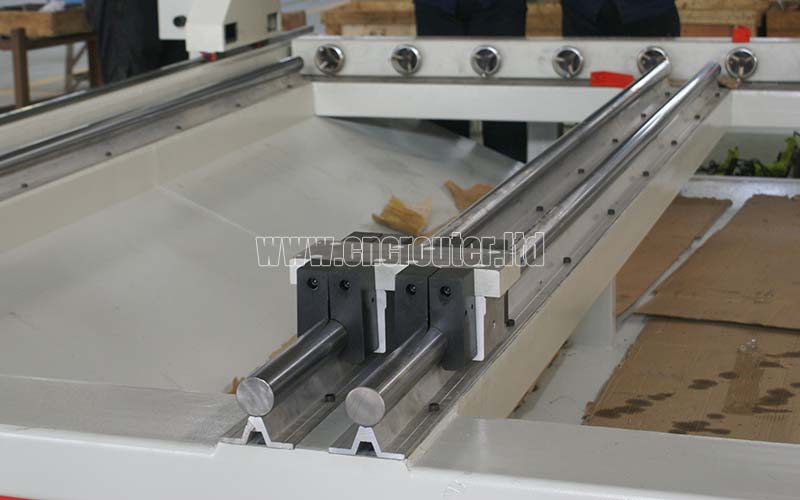

Para facilitar la instalación, instalamos varias poleas pequeñas debajo de la mesa plana. Al igual que la mesa giratoria, también está sostenida por guías lineales redondas de carga pesada.

Enrutador CNC de cabezal múltiple EagleTec con especificaciones de cuarto eje

• El cabezal del rotativo tiene un diseño de doble accionamiento, impulsado por dos juegos de servomotores Yaskawa de 850 vatios para obtener suficiente potencia.

• La parte del cabezal se compone de muchos componentes de transmisión de precisión. Para garantizar que funcione sin problemas, está cerrado por una carcasa para evitar que caigan restos de mecanizado y provoquen fallas en la máquina.

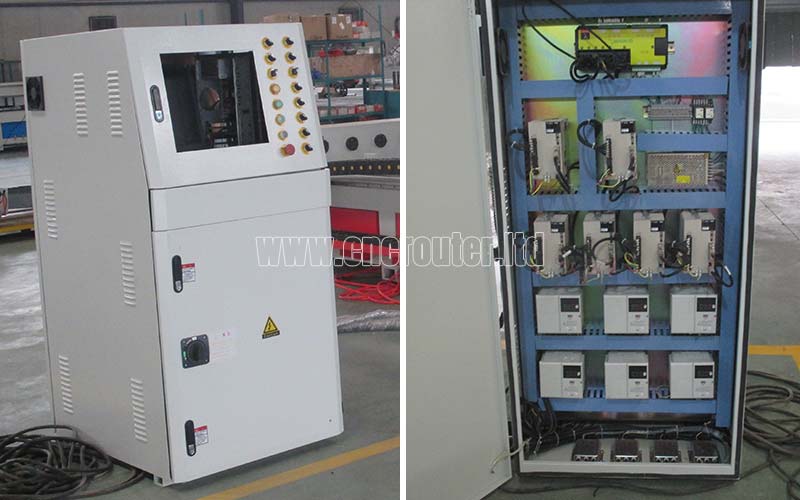

• La parte eléctrica está diseñada con los estándares de desempeño más confiables. Como se muestra a continuación, la máquina utiliza un total de 6 juegos de sistemas de servo movimiento Yaskawa; tanto el cabezal como el eje Y son de doble accionamiento; También utiliza 10 inversores, de modo que cada uno controla un husillo eléctrico; Esta combinación es sin duda la más confiable ya que un control es más estable que un par de control.

• La máquina enrutadora CNC de 4 ejes y cabezales múltiples está equipada con un controlador de movimiento simultáneo de 4 ejes WEIHONG basado en el sistema Windows. Esto se debe a que las máquinas fresadoras de cabezales múltiples se utilizan principalmente para grabar y los archivos de ruta de herramientas de dicho mecanizado suelen ser muy grandes; una computadora es anterior a una unidad DSP portátil en el rendimiento de lectura y ejecución de archivos.

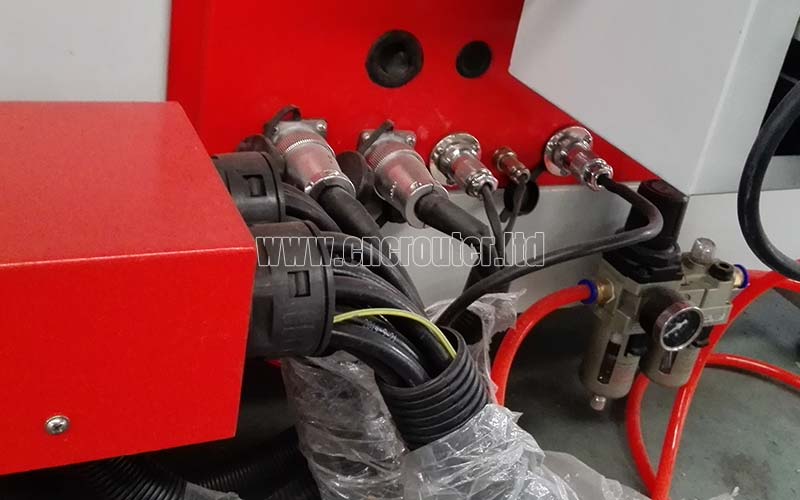

• La conexión eléctrica entre las diferentes partes de la máquina es plug and play.

• Admite volver a tallar después de un corte de energía.

Utilización del enrutador CNC de cabezal múltiple de 4 ejes

Industria aplicable de enrutador CNC giratorio con cabezales múltiples

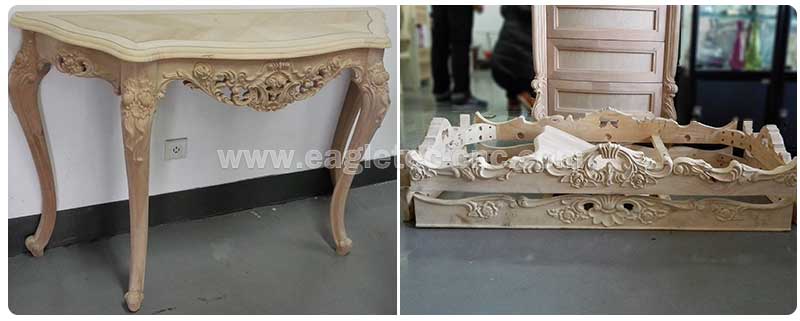

Es ideal para la industria de producción de muebles de estilo europeo, diseñado para procesar tallado en 3D en masa, patrones complejos de curvas de patas tridimensionales, formas de paralelogramo curvo, cabriolé y operaciones de grabado de esculturas en relieve 2,5D de elementos de madera maciza.

Materiales buenos para enrutador CNC tallado en madera de 4 ejes

Madera, Acrílico, MDF, ACM, PVC, Espuma.

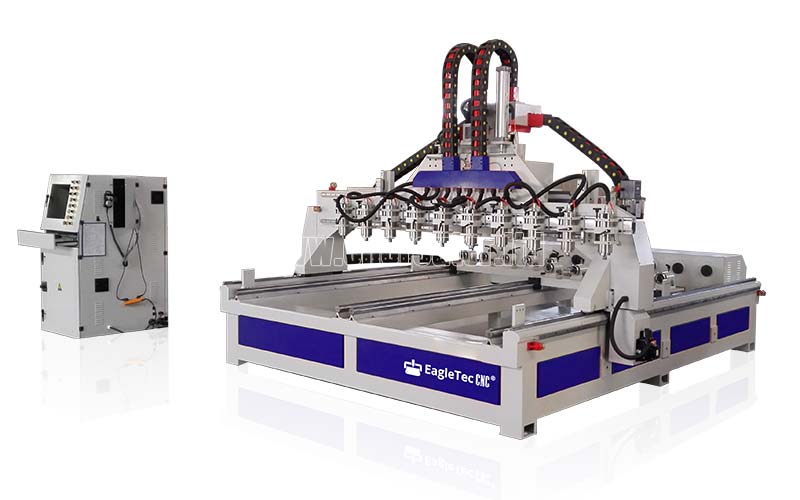

Detalles rápidos de la máquina enrutadora CNC de cuarto eje con cabezal múltiple

• Base de la máquina de alta resistencia (acabada mediante un centro de mecanizado CNC para minimizar el error acumulativo)

• Tamaño de la plataforma plana 2000x2500 mm – Área de trabajo real

• Motor de husillo refrigerado por agua de 2,2 KW – 10 unidades (salida de par constante)

• Controlador WEIHONG basado en Windows: fantástica velocidad de lectura y ejecución

• Servomotores Yaskawa de 850 vatios y 1300 vatios – 6 juegos

• Guías lineales y rodamientos de tipo cuadrado PMI originales de Taiwán – tamaño 25 mm

• Transmisión XY: piñón y cremallera helicoidal

• Armario electrónico individual

Parámetro técnico de la fresadora CNC de cabezal múltiple de cuatro ejes con eje giratorio

Preguntas frecuentes sobre el enrutador CNC de tipo giratorio de 4 ejes con cabezal múltiple

P: ¿Qué husillo será más duradero para esta máquina enrutadora CNC de cabezales múltiples de 4 ejes?

R: Según los comentarios de los usuarios, EagleTec CNC recomienda encarecidamente los husillos eléctricos de par constante refrigerados por agua; Este tipo de husillo es el más duradero y tiene una vida útil de 2 a 3 veces más que los husillos normales refrigerados por agua.

P: ¿Qué ventajas tiene su máquina enrutadora de 4 ejes con cabezal múltiple?

R: Esta máquina tiene 10 husillos y, a menudo, funcionan simultáneamente, por lo que la carga en el eje Z es relativamente pesada. Si la máquina utiliza la misma estructura de transmisión del eje Z que la máquina normal, esta pieza pronto dejará de funcionar. Además del uso de servomotores y cilindros de doble equilibrio, EagleTec CNC también ha realizado una transformación razonable de la conexión entre el motor y el husillo de bolas, lo que ofrece una durabilidad espléndida en el eje Z.

P: ¿Cuál es la distancia mínima entre dos husillos?

R: Tiene 148 mm de centro a centro.

P: ¿Cuánto espacio ocupa un eje en el riel/riel del pórtico?

R: Mide 148 mm.

P: ¿Cuál es la distancia máxima entre dos husillos?

R: El paquete estándar sería de 180 mm de centro a centro.

P: ¿Cómo se puede enviar un enrutador CNC 3D de husillo múltiple tan grande?

R: Según las dimensiones de esta máquina, tendremos que desmontar el pórtico antes de cargarlo. Debido a que el ancho de la puerta de todos los contenedores típicos es de 2,35 m, el ancho de nuestra máquina es mucho mayor que este tamaño. La forma de embalaje SKD sería la solución para esto.

P: ¿Cuál es el plazo de entrega de esta fresadora CNC de cabezales múltiples con un cuarto eje?

R: Entra en producción al recibir el pago inicial; Podemos tenerlo listo en 15 días hábiles.

P: ¿Qué tipo de garantía ofrecen para esta máquina CNC enrutador de cabezales multiples?

R: Es una garantía de 12 meses desde la salida. Bajo la garantía, disfrutará del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables. Después de eso, también le brindamos soporte en línea gratuito y constante; El reemplazo de piezas de repuesto se cobrará según el costo de las materias primas.

Si le gusta el enrutador cnc de cabezal múltiple con cuarto eje a la venta aquí, ¡solicite un presupuesto gratuito ahora
