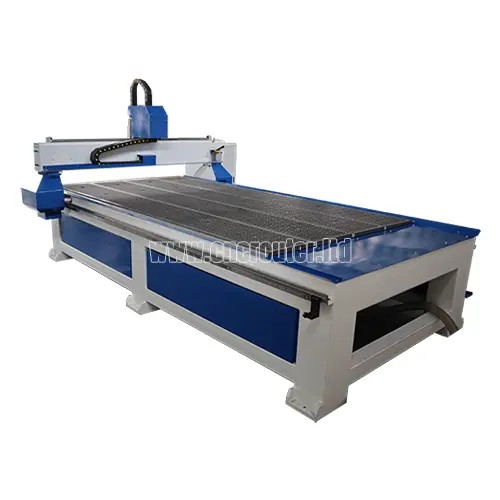

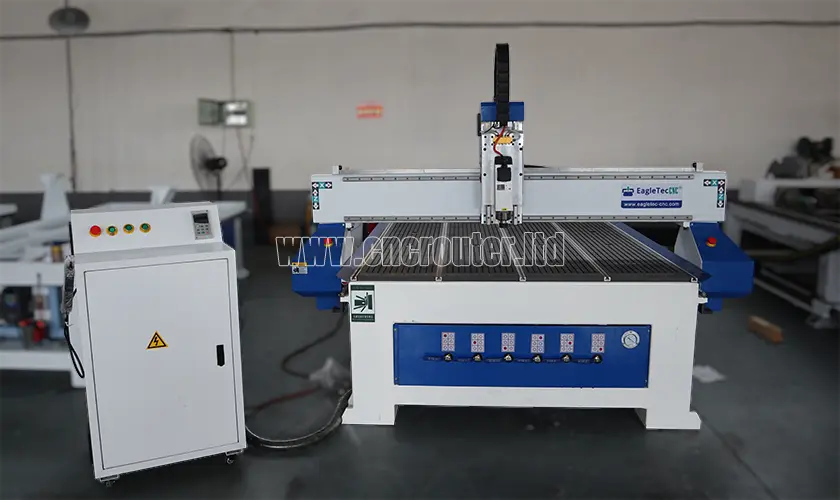

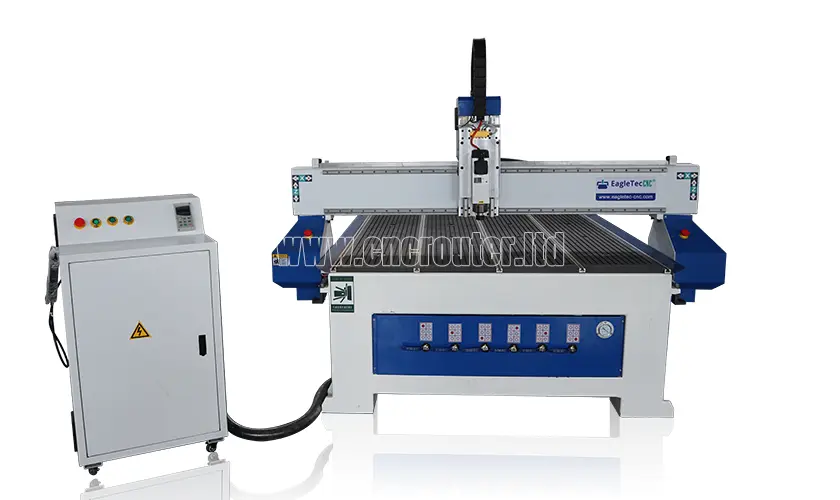

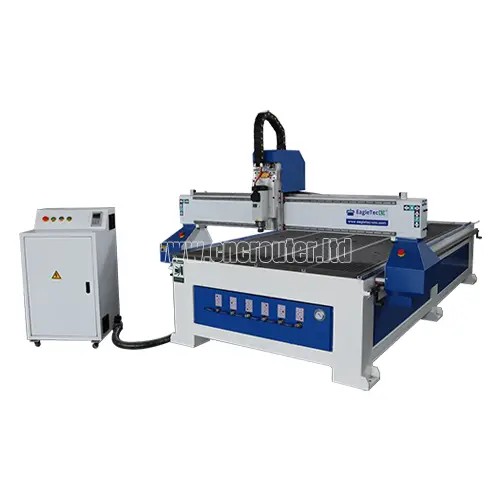

5x10 CNC Router para Madera y Plástico

Breve

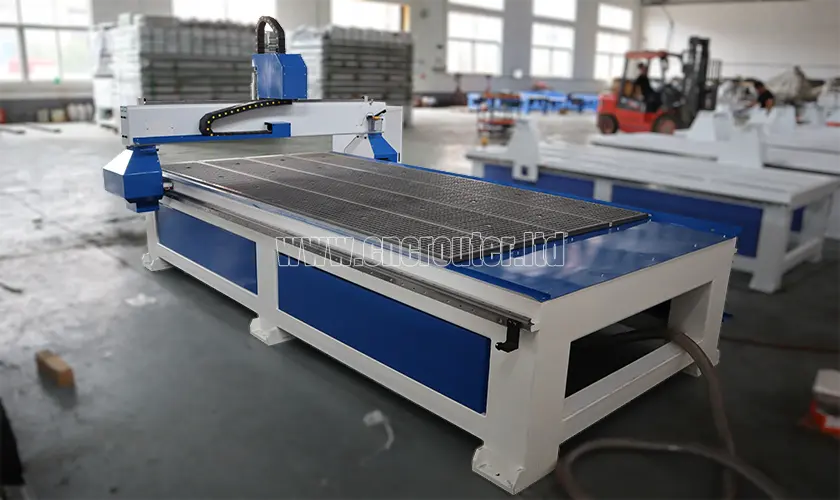

5x10 CNC Router es un modelo universal que está diseñado para adaptarse a 5x10 pies (1,500x3,000mm) de tamaño de trabajo de material de hoja no metálica. Su principal aplicación es en la industria de fabricación de muebles, tales como puertas de madera, gabinetes y paneles decorativos de pared. La mesa de trabajo de la máquina fresadora CNC es un diseño ideal que combina una mesa de absorción de vacío y una mesa de sujeción de ranura en T juntas. En comparación con la cama de vacío tradicional, esta abre un montón de posibilidades para las formas de sujeción de la pieza de trabajo; No importa si es una hoja grande o una pequeña pieza de trabajo, la mesa puede realizar la tarea muy bien. 5x10 CNC router para la venta a un buen precio ahora.

Si es el tamaño adecuado para usted, vamos a seguir adelante; Si usted está buscando un tamaño más pequeño que este, usted podría estar interesado: enrutadora cnc 4x4 o enrutadora de madera cnc 4x8.

¿Está buscando una CNC 5x10 con cambiador de herramientas? Por favor verifique el tipo de fila del enrutadora CNC ATC.

Demostración de Corte - Router CNC EagleTec 5x10 Cortando Hoja de MDF con una Velocidad Sorprendente

En el siguiente video de demostración, usted verá como la ruteadora cnc EagleTec 5'x10' corta a través de una hoja de MDF de 12mm de espesor con sólo un paso hacia abajo ¡pero con una velocidad inesperada! ¡Disfrutelo!

Información general sobre el trabajo de corte aquí.

• Velocidad de corte: 25.000 mm/min

• Bajar: uno solo

• Material: Hoja MDF 5x10 con 12mm de espesor.

• Máquina utilizada para cortar: la mesa fresadora cnc exacta de 5 x 10 en esta página

• Brocas fresadoras utilizadas en el vídeo: fresas fresadoras en espiral con corte ascendente de doble canal de 6 mm (de alta calidad)

• Proyecto: corte de patrones ahuecados

De hecho, para una mesa fresadora de este tipo con un sistema escalonado, una velocidad de 25 m/min debería ser su límite superior. Es casi imposible adquirir una tasa superior a esta. La pregunta viene:

¿Es posible que todas las fresadoras cnc 5x10 similares puedan alcanzar una velocidad de corte tan extraordinaria de 25 m/min?

Depende. Depende principalmente de cuatro factores que afectan directamente. Como ilustra el vídeo, la máquina debe cumplir los cuatro requisitos siguientes para adquirir una velocidad superior.

• El sistema de pasos. Se refiere al motor paso a paso y al controlador. El par del motor no debe ser inferior a 6,00 N.M (60 kg/cm). Este es también el valor exacto de un motor paso a paso estándar 450B. Como sabemos, el paso a paso está controlado por su conductor. El controlador no sólo suministra energía al paso a paso, sino que también controla el movimiento de cada eje. Volviendo al punto de la velocidad, el criterio es que cuanto mayor sea el voltaje suministrado al motor, más rápida será la velocidad. El voltaje suficiente no debe ser inferior a 90 V CC. YAKO YKA2811MA es suficiente para el requisito ya que funciona en un rango de voltios de CC 90 V a 110 V. En conclusión, un sistema de paso a paso 450B más un controlador YAKO2811 está bien. Piénselo: ¿puede un enrutadora cnc de bajo costo con controladores Leadshine DMA860 lograr una tasa de trabajo tan excelente? No, eso es imposible.

• La potencia del motor del husillo. Un husillo electrónico suficiente para un corte rápido no debe tener menos de 3,0 kw. Y uno de 380V es mejor que uno de 220V.

• Suavidad de los componentes de la transmisión. Es esencial que la fresadora cnc para plástico funcione sin problemas en todos los ejes. ¿Cómo podemos saber eso? A comprobar dos aspectos. Primero, la guía lineal y el control deslizante deben calificarse con buena precisión; En segundo lugar, las guías lineales deben estar bien ensambladas por trabajadores calificados. Además de eso, también deberíamos ver qué tipo de equipo CNC se aplica para mecanizar el plano de cimentación de la construcción para el montaje de rieles lineales. Si utilizan un centro de fresado CNC de 5 ejes, sería suficiente.

• Las brocas del enrutador. Debe ser el que esté bien construido con carburo de alta dureza. No debe ser inferior a 90 HRA.

Ventaja de la mesa enrutadora CNC EagleTec 5x10

• La máquina enrutadora CNC 5x10 está construida con 15 técnicas fantásticas bajo una tecnología de ensamblaje de alto estándar.

• La parte electrónica está diseñada teniendo en cuenta múltiples protecciones para hacer que el enrutadora cnc de plástico sea más seguro y duradero. Los detalles y las imágenes se enumeran a continuación:

1) Los dos circuitos de la bomba de vacío y del aspirador están provistos adicionalmente de una protección de contacto térmico basada en la protección del fusible, desempeñando así una doble función de protección.

2) Se ha diseñado un dispositivo de apertura y desconexión de la puerta en la puerta del gabinete para garantizar la seguridad del operador de la máquina.

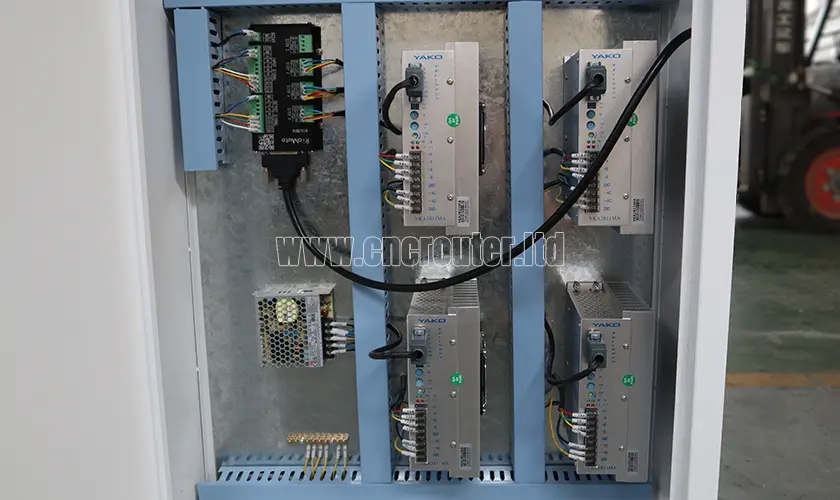

3) Tanto el motor del husillo como el motor paso a paso son impulsados por las dos marcas de mejor calidad en China: Fuling VFD y el controlador paso a paso YAKO (Modelo YKA2811MA).

• El controlador CNC es un controlador de 3 ejes NC Studio WEIHONG 95A basado en PC, en comparación con el controlador portátil RichAuto A11, tiene las siguientes ventajas:

1) Debido a que se basa en el control de la computadora, la velocidad de lectura de archivos es más rápida, especialmente cuando se leen archivos grandes. Además de eso, puedes monitorear la ruta de grabado en tiempo real.

2) No hay problema de recordar el funcionamiento del teclado combinado como el controlador portátil.

3) Admitir asistencia técnica de escritorio remoto, que es mucho más conveniente para el soporte técnico en el futuro.

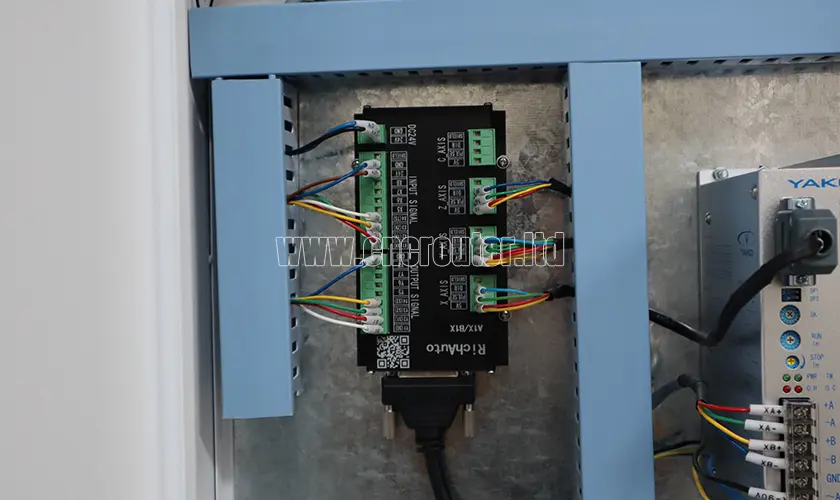

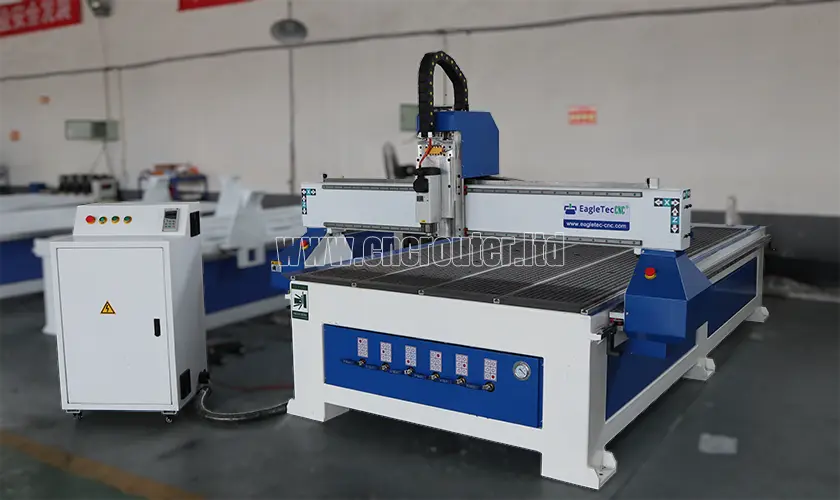

Por cierto, si prefieres la misma mesa fresadora cnc 5x10 para trabajar madera y láminas de plástico, pero con el controlador portátil RichAuto, también está disponible. Vea la foto a continuación, que es una de las máquinas que alguna vez construimos.

Detalles rápidos de la enrutadora CNC 5x10 a la venta

• Tamaño de la mesa de trabajo de 5x10 pies (60"x120")

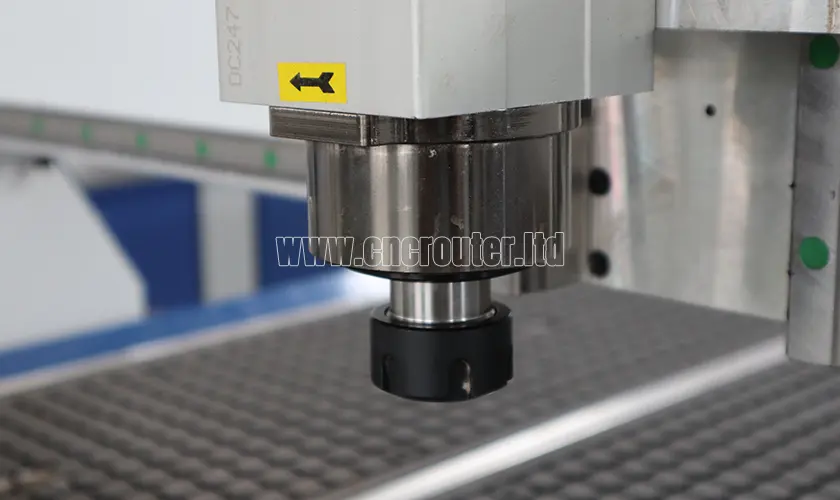

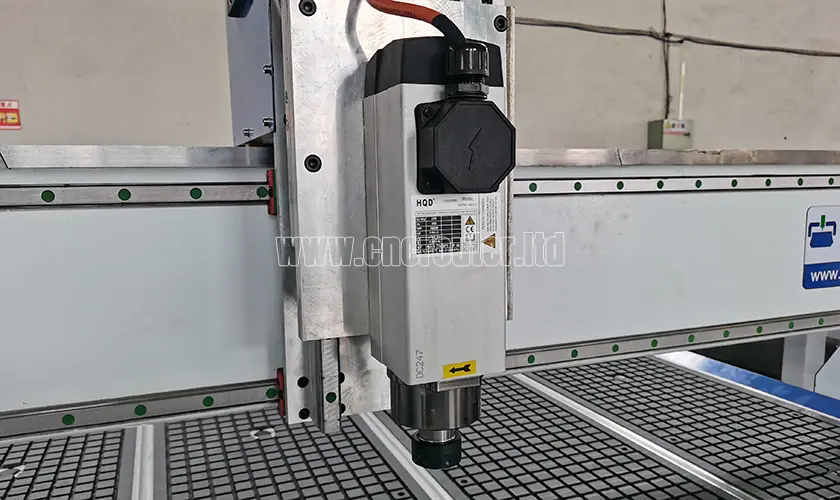

• Husillo electrónico refrigerado por agua de 3,0 kw, 24000 RPM, ER20

• VFD original de alta calidad: marca Fuling (la mejor en China)

• Modelo de motor paso a paso NEMA34. 450B - gran par de retención

• Controlador paso a paso original de alta calidad YAKO - YKA2811MA (el mejor y más confiable)

• Controlador original basado en PC WEIHONG 95A-3L NC Studio

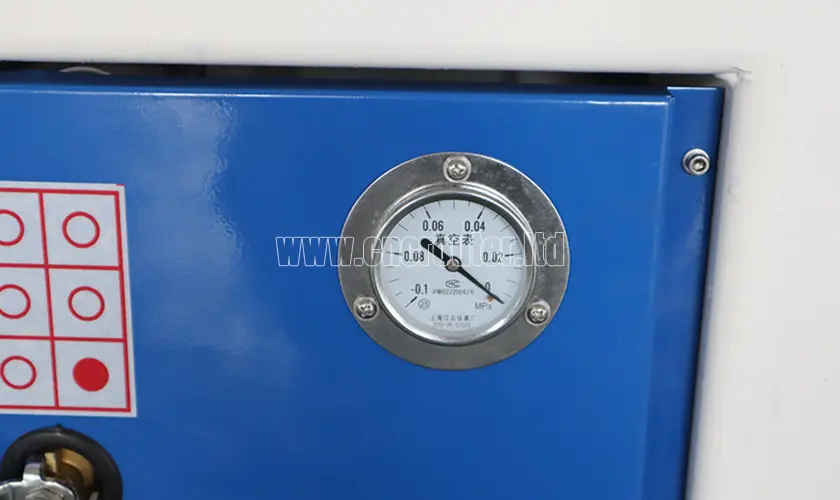

• Mesa de trabajo al vacío 2 en 1

• Electrónica Omron y Schneider

Aplicación de enrutadora CNC de 5'x10'

Materiales aplicables

Los materiales buenos para el CNC Router 5x10 son madera maciza, MDF, láminas de plástico, ABS, PVC, acrílico, espuma y otros materiales no metálicos.

Campo aplicable de la máquina CNC para plástico

Ideal para la producción de muebles con paneles, incluidas puertas de madera, gabinetes, camas, sillas, etc., paneles de pared de listones, paneles de pared decorativos, paneles de interruptores de plástico ABS y fabricación de letreros.

Características de la máquina enrutadora CNC 5 x 10

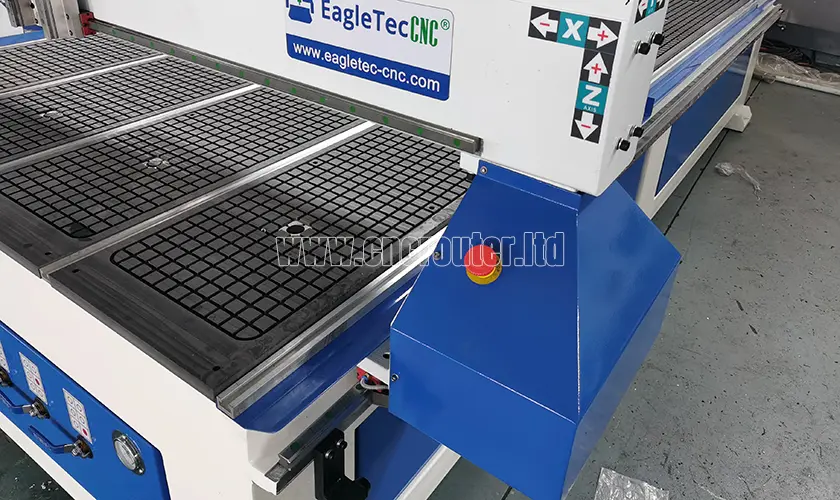

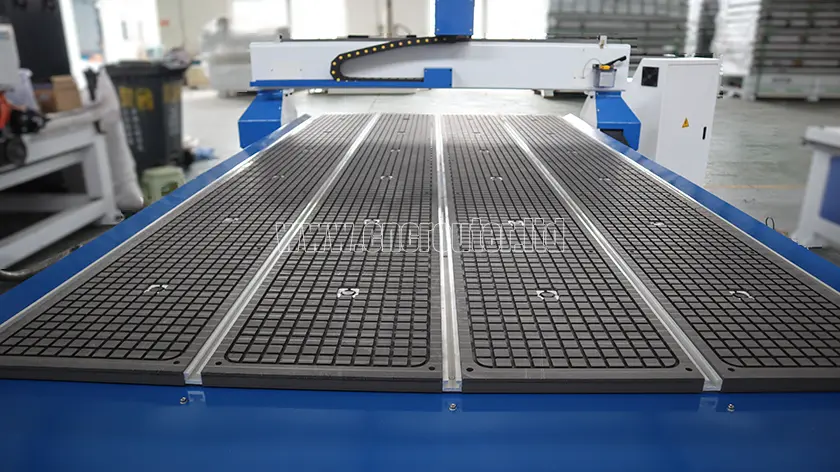

• Diseño ideal en la mesa, que brinda más posibilidades de fijación de la pieza de trabajo. Ofrece dos opciones de tipo fijo, vac-sorb y abrazadera.

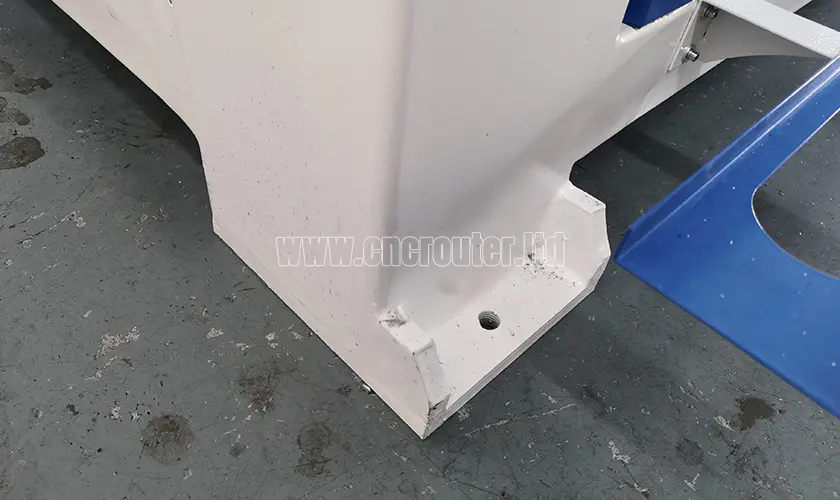

• La base de la máquina cortadora cnc de plástico EagleTec 5x10 está soldada con un tubo de acero de pared gruesa; El alivio de estrés por vibración (VSR) procesado reduce el estrés residual y 6 patas lo sostienen con pies niveladores ajustables.

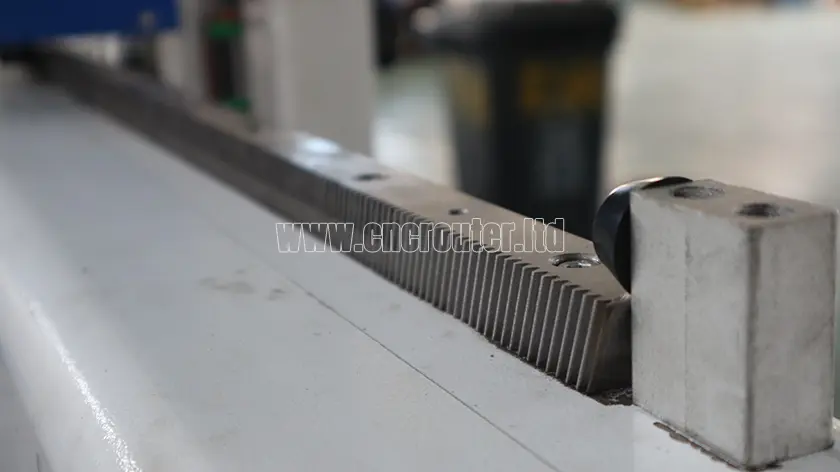

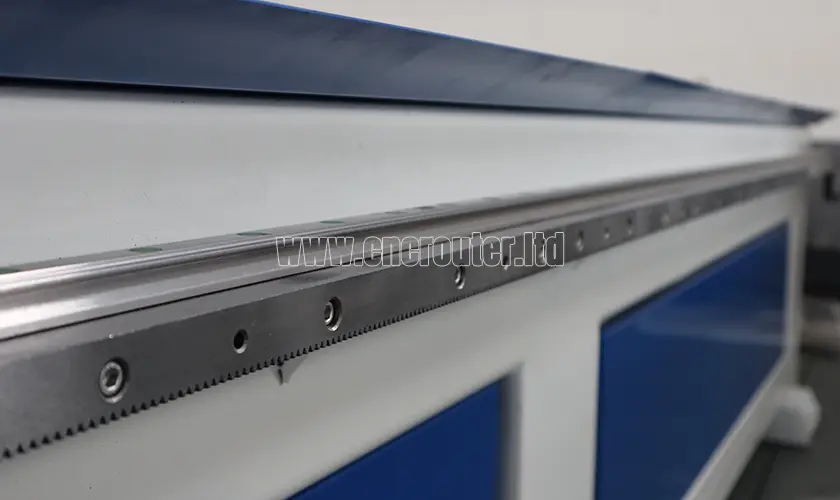

• La transmisión de los ejes X e Y es mediante piñón y cremallera, endurecido para una vida útil extremadamente larga y rectificado para una muy buena precisión; La transmisión del eje Z es accionada por un husillo de bolas rodante endurecido y antirretroceso.

• Cada eje de movimiento se apoya en guías lineales de alta precisión. Las guías lineales Hiwin permiten mayores velocidades de avance y un mejor acabado del corte.

• El eje Y utiliza un accionamiento doble, un motor de accionamiento para cada lado del pórtico.

• Software adecuado para fresadora de madera cnc 5x10: software de diseño CAD/CAM, por ejemplo, Tipo 3/Artcam/UcanCAM, etc.

• Todas las guías lineales están lubricadas centralmente desde un sistema central.

Paquete y envío de máquina CNC de plástico 5 x 10

Parámetro técnico del enrutadora CNC EagleTec 5x10

FAQs sobre Máquina CNC 5x10 EA-1530SV

P: ¿Qué programa de software utiliza esta máquina?

R: Ejecuta archivos de código G. Según la explicación de Wikipedia, el código G (también RS-274) es el lenguaje de programación de control numérico por ordenador (CNC) más utilizado. Se utiliza principalmente en la fabricación asistida por ordenador para controlar máquinas herramienta automatizadas y tiene muchas variantes. Por lo tanto, cualquier software que pueda generar códigos G puede hacer funcionar la máquina; por ejemplo, ArtCAM, Aspire, Powermill, UG, etc.

P: Necesito saber si podemos tener acceso a tutoriales en línea sobre la máquina desde que hacemos el pago inicial para ganar tiempo.

R: Por supuesto, podemos proporcionarle un conjunto completo de tutoriales una vez realizado el pago inicial.

P: Necesito saber si la Mesa CNC para Madera viene toda ensamblada y lista para trabajar

R: Exactamente, las ruteadoras cnc EagleTec 5x10 vienen todas ensambladas y listas para trabajar. No se requiere ensamblaje en el sitio.

P: ¿El husillo viene con un juego de pinzas de alta calidad?

R: Sí, así es. Vendría con cuatro piezas en total.

P: ¿Las fresadoras CNC 5x10 tienen finales de carrera instalados y operativos?

R: Sí, por supuesto. Se instalan tres piezas de sensores de límite en los ejes X/Y/Z, una pieza en cada eje.

P: ¿Tienen un accesorio opcional de recolección de polvo para el eje al que pueda conectar mi manguera de recolección de polvo?

R: Sí, nuestra mesa de fresado cnc 5x10 viene con una campana de polvo que se ajusta a una manguera de 100 mm.

Si le gusta esta ruteadora cnc 5x10 a la venta aquí, por favor obtenga una cotización hoy.
