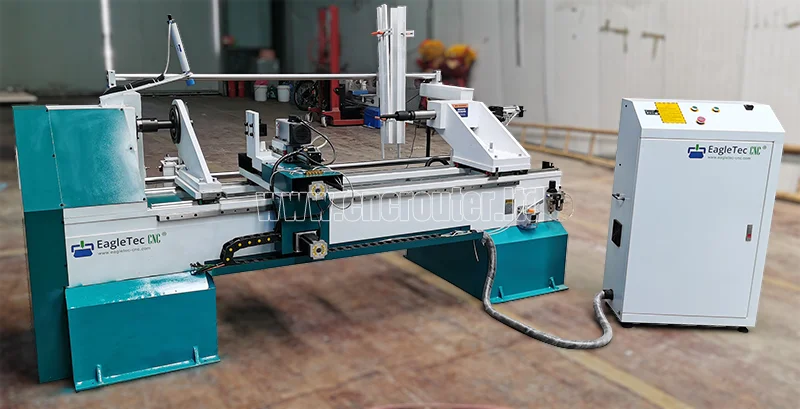

Torno para madera completamente automático con alimentación automática – EagleTec

Breve

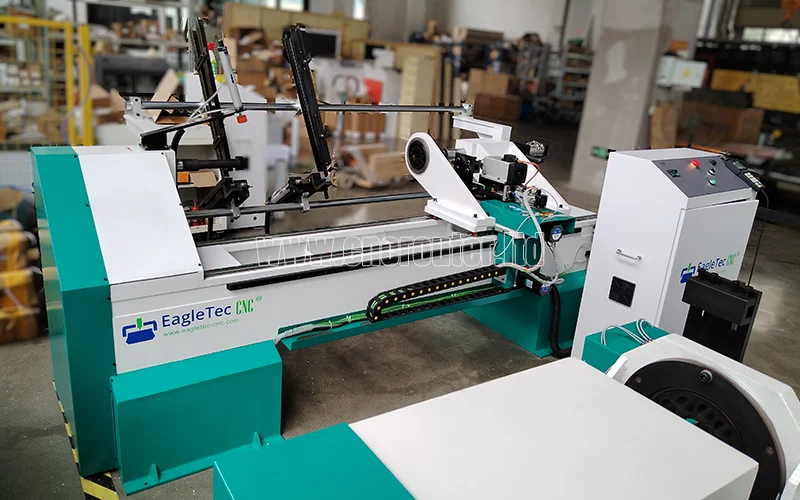

El equipo de torneado de madera que se vende aquí es un torno de madera completamente automático con configuración de sistema de alimentación automática, un cabezal de corte y un cabezal de brochado (grabado). La alimentación automática es la mayor ventaja de este torno, con este mecanismo ya no es necesaria la carga y descarga manual. En lugar de eso, se hace completamente solo en modo automático, lo que aumenta enormemente la productividad y le ahorra recursos laborales. De hecho, este es el objetivo de un torno de madera verdaderamente automático.

Las personas interesadas en este modelo también vieron: torno cnc para madera de dos ejes

Vídeo de demostración: Cómo funciona el torno automático para madera EagleTec

En este vídeo entenderás claramente cómo funciona el sistema de alimentación automática. La demostración aquí muestra el proceso de mecanizado completo, desde la alimentación de la madera hasta el trabajo terminado. ¡Espero que lo disfruten!

P: ¿Cuántas piezas se pueden tornear por hora con este torno para madera totalmente automático?

R: Depende. Para responder a esta pregunta, debemos considerar la longitud del producto, las dimensiones de la madera en bruto (dependiendo de cuántas veces se requieran pasos de reducción) y las propiedades de la materia prima (dependiendo de la velocidad de avance). Ilustremos con un ejemplo aquí; Suponiendo que el producto tiene 600 mm de largo, el material es madera de haya y un paso hacia abajo es suficiente para completar el torneado, siendo tal el caso, podemos ejecutar el torneado a una velocidad de 1200 mm/min. Se calcula que el proceso de torneado puro dura 30 segundos. A excepción del giro, las acciones de carga automática y arranque del motor tardarán aproximadamente 30 segundos. Entonces podemos ver que se necesita 1 minuto para completar 1 pieza de principio a fin. Y por hora se obtienen 60 piezas. La velocidad aquí se refiere a la que consigue un acabado de buena calidad.

Ventajas de los tornos automáticos para madera EagleTec

• Toda la base del torno está fundida en una sola pieza de hierro, y esta estructura es obviamente superior a la soldada en rigidez y confiabilidad. Todos los planos de cimentación se terminan mediante una fresadora CNC, no con trabajos hechos a mano, para obtener una buena precisión.

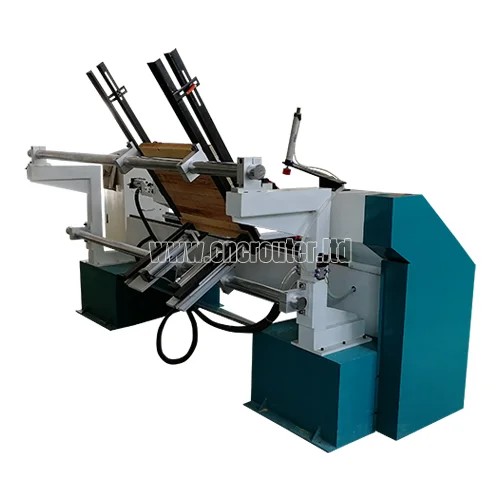

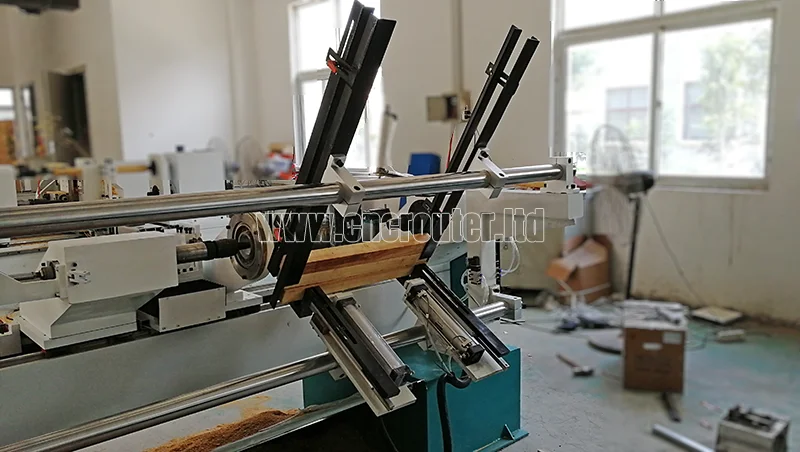

• El autoalimentador con sistema de sujeción accionado por aire mejora enormemente el rendimiento del torneado de madera. Además, este mecanismo de alimentación automática de la tolva reduce los recursos de mano de obra, lo que a su vez reduce los costos de mano de obra para usted. A continuación se muestran imágenes del mismo.

• El controlador es un controlador portátil (HHC), dedicado a los tornos para torneado de madera totalmente automáticos de RichAuto. El modelo es F1XHAND-H06. Tiene dos opciones de idioma, inglés y chino. Configuraremos su idioma en inglés antes de la entrega. La imagen de abajo es una foto de ello.

P: ¿Se necesita una computadora externa con el sistema?

R: Utilizamos el torno con el controlador portátil individual; así, el funcionamiento de la máquina no requiere de una computadora externa. Sin embargo, sería útil tener una computadora en su oficina para dibujar diseños en el software AutoCAD.

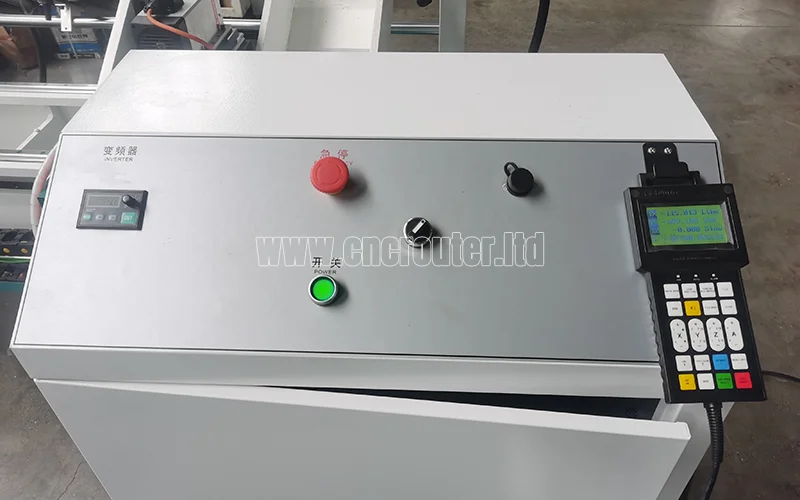

• Como puede ver en la foto de arriba, el torno para madera EagleTec viene con etiquetas en inglés para los botones e interruptores de operación. EagleTec es un profesional en la exportación de tornos CNC.

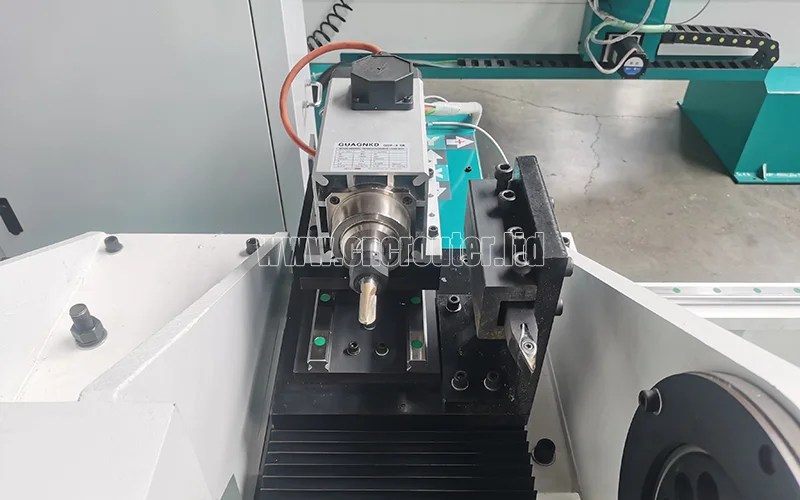

• La combinación de un cabezal de cuchilla y un cabezal de husillo hace que el torno automático para madera CNC pueda（链接到cnc wood lathe 页面） realizar trabajos de torneado, ranurado por torsión y tallado en madera. El husillo eléctrico está refrigerado por aire de 3,5 kw (4,7 hp). Consulte las imágenes a continuación.

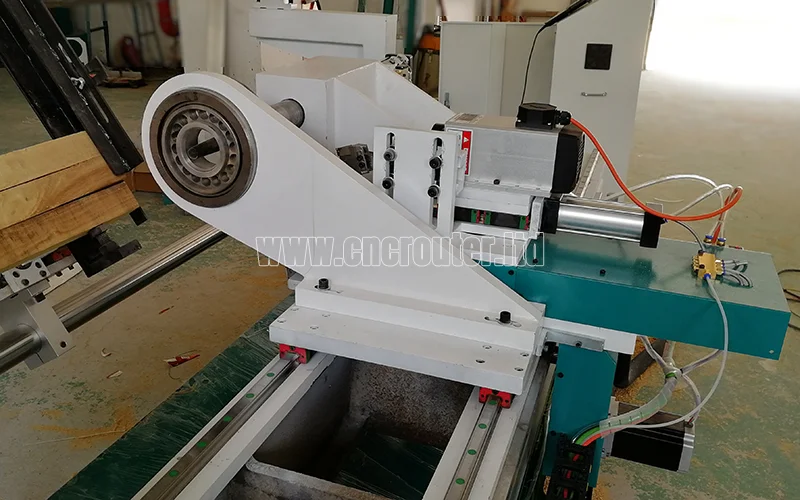

• Una luneta viene con el torno para fijar las palanquillas delgadas de la forma más estable posible; su diámetro es de 66 mm por defecto y se pueden construir otros tamaños según las necesidades reales.

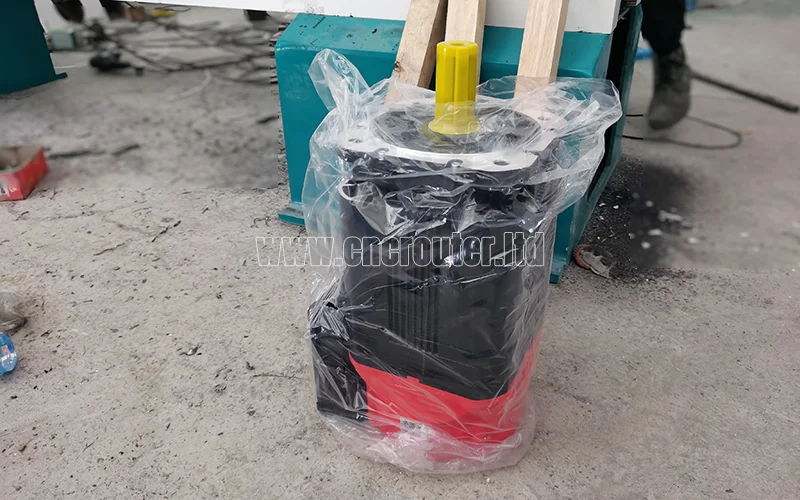

• El eje giratorio es impulsado por un servomotor de CA de 4,0 kw (5,36 hp) en lugar de un motor asíncrono trifásico. El servomecanismo tiene muchas ventajas; por favor haga clic aquí para comprobarlo. Es lo más importante que debes saber antes de comprar un torno cnc para madera

• Los ejes de movimiento lineal X e Y son impulsados por un mecanismo combinado de motor paso a paso (NEMA34) y controlador YAKO YKA2811MA. Modelo. YKA2811MA es el mejor controlador paso a paso de China; muy duradero. ¡No tendrás ningún problema!

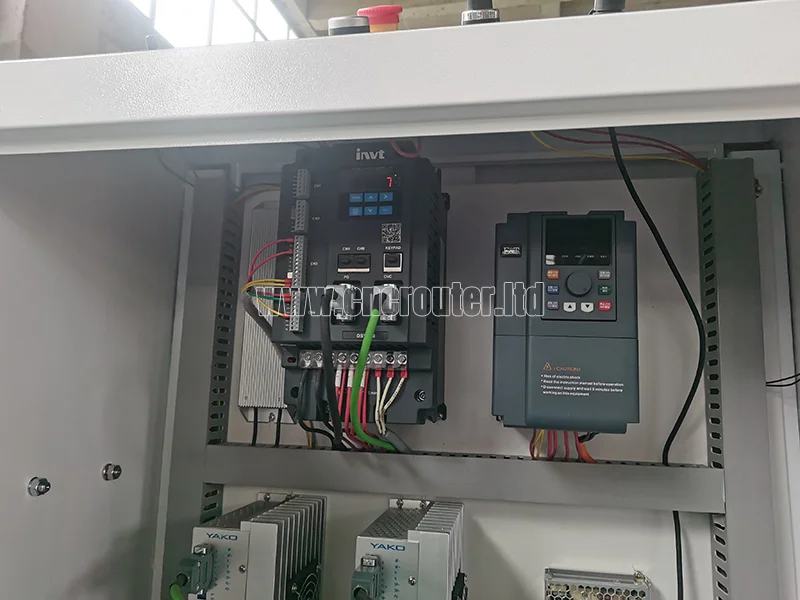

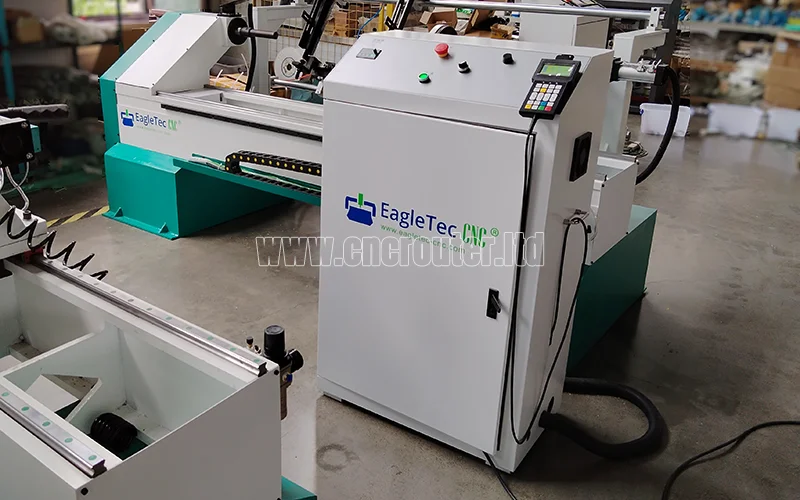

• Diseño de gabinete electrónico independiente para el torno automático de madera. Consulte la siguiente foto.

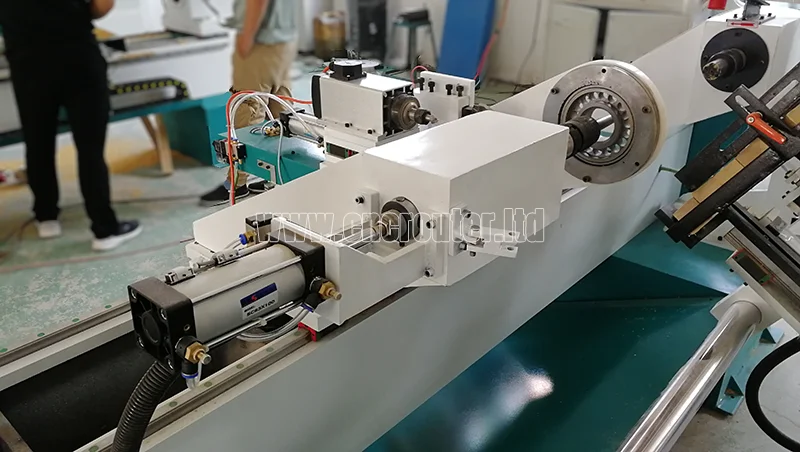

• La pieza en bruto para tornear madera se sujeta mediante un contrapunto accionado por aire, que es muy firme y no se cae. El diámetro de la púa es de 20 mm. Refiriéndose a las fotos a continuación.

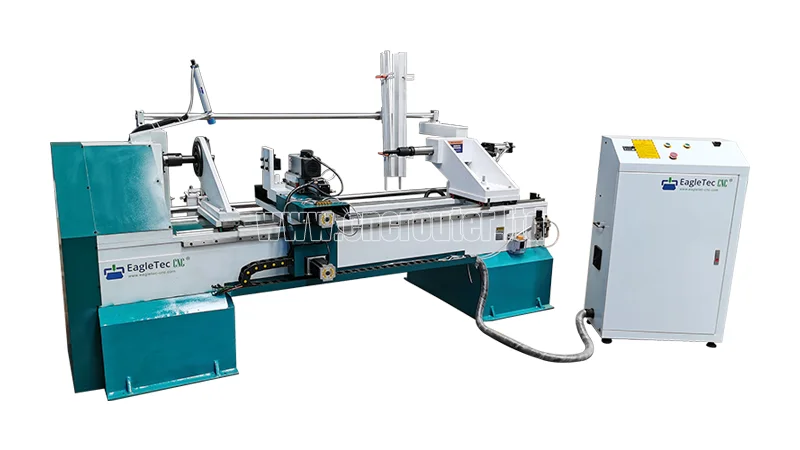

Detalles rápidos de la máquina de torno de madera automática CNC

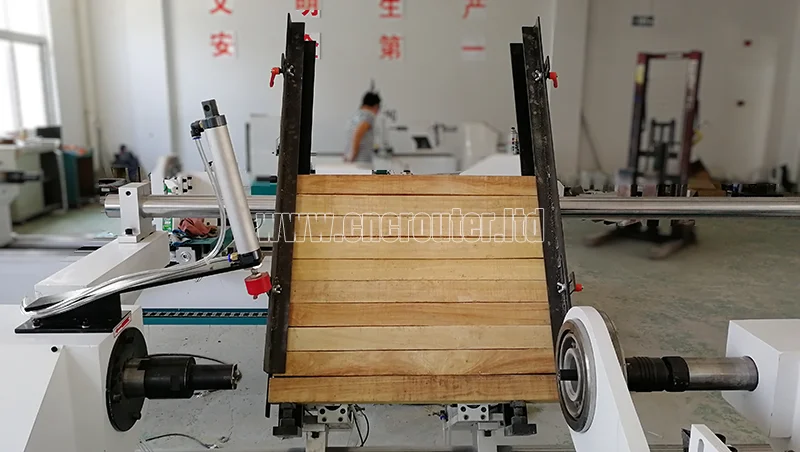

• Alimentación de piezas verdaderamente automática. (alimentación por tolva)

• Tamaño de trabajo 11,81"D x 47"L (300 x 1200 mm)

• Combinación de un cabezal de cuchilla + un cabezal de husillo electrónico

• Servo de CA de 5,36 HP (4,0 KW) como accionamiento del cabezal

• Motor paso a paso NEMA34 + combinación YAKO YAK2811MA como accionamiento X e Y

• Controlador numérico portátil RichAuto especial para tornos de madera automáticos, que puede leer archivos ***.dxf sin crear una ruta de herramienta de código G para trabajos de torneado y brochado. La interfaz de comunicación es USB.

¿Está ya preparado y listo para funcionar una vez que llegue?

El torno automático para madera EagleTec se entrega y está listo para funcionar. Una vez que llegue, deberá conectar cada pieza para hacer funcionar la máquina. El proceso es como comprar una computadora nueva y necesita conectar el monitor con el host y el teclado con el host. Lo mismo ocurre con nuestra máquina. Con nuestros tutoriales específicos en inglés, es muy sencillo.

El kit de herramientas para torno de madera se proporcionará de forma gratuita

Se proporcionarán dos juegos de herramientas de torno para madera de forma gratuita junto con este torno para madera totalmente automático; son los mejores cortadores de carburo para tornear madera (capaces de tornear 700 piezas de madera de haya antes de afilar) y brocas fresadoras tipo arco para brochar/estriar.

Lista de empaque del torno automático para madera EagleTec

Además de los dos tipos de cortadores, los accesorios gratuitos también incluyen los siguientes elementos.

Caja de herramientas – 1 pieza

Flash USB con tutoriales específicos de hardware a software en inglés – 1 Pieza

Sensor de límite – 1 pieza

Botón ON/OFF – 1 Pieza

Interruptor de emergencia – 1 pieza

Llave inglesa – 1 pieza

Soporte global experto para tornos para madera totalmente automáticos EagleTec

Nuestro equipo lo guiará en todo, desde la programación hasta la operación del torno, después de que nos compre. Para su información, el software del programa que estamos utilizando es AutoCAD. Es simple, simplemente construye varias curvas y líneas rectas con las medidas específicas que necesitas y luego exportalas con el nombre de extensión ***.dxf. Si estás interesado en aprender cómo programarlo con antelación, puedes consultarlo aquí:

Tutoriales de proyectos de torneado de madera.

Tutoriales de brochado

Además de los tutoriales, nuestro equipo de soporte técnico está listo para guiarte con todo lo que necesitas saber para poner en marcha tu torno para madera. Puede estar seguro de que recibirá soporte o servicio constante de nuestra parte.

¿Podemos utilizar nuestro propio software para la programación de tornos de madera?

Por supuesto que sí. En realidad, no importa si estás usando AutoCAD u otras opciones de software, solo ten en cuenta que cualquier software que pueda exportar formato DXF funcionará bien con el torno.

Aplicación de tornos de madera totalmente automáticos a la venta

Industria

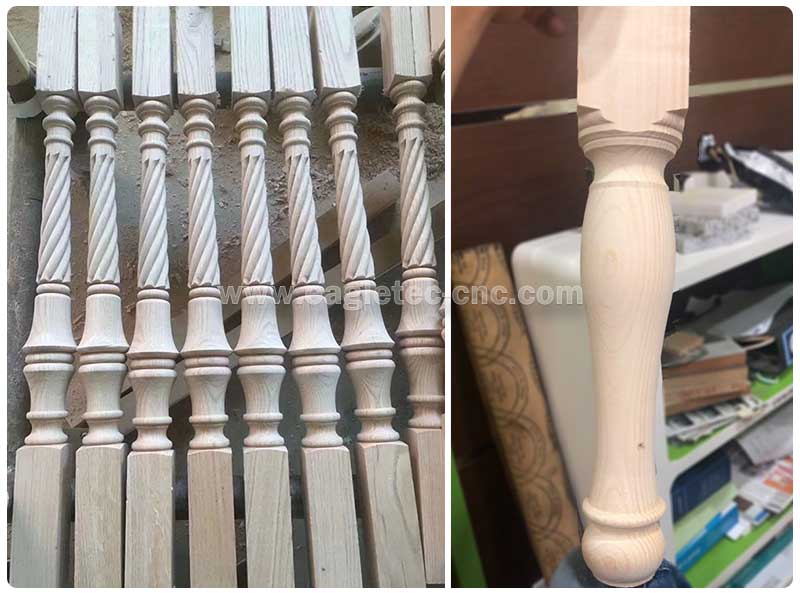

El torno automático para madera EagleTec CNC se aplica ampliamente a la carpintería para producir en volumen postes torneados, remates, capiteles de cercas, capiteles de postes, remates a dos aguas, ménsulas torneadas, patas de mesa, postes de newel, pasamanos, barandillas de madera, peldaños de escaleras, piezas de escaleras y Más otros productos torneados. El acabado del torneado es suave y limpio; Las siguientes fotos son los proyectos torneados sin pulir/lijar aún.

Materiales buenos para

Es capaz de tornear madera cuadrada y redonda (espigas) como haya, cedro, peral, pino, fresno americano, arce y madera natural. Para su información, la unidad de alimentación por tolva también funciona con tacos (redondos).

Capacidad de mecanizado del torno automático para madera CNC

Torneado, fresado, tallado, ranurado por torsión y tallado en relieve de madera en rollos normales.

¿Cómo lo empacamos?

El paquete es lo suficientemente seguro y robusto para un envío marítimo de larga duración. La forma de envío adecuada para este tipo de tornos es por mar. Toda la máquina de torno CNC EagleTec se empaqueta de esta manera:

• Primero, envuelto herméticamente con películas de PVC para impermeabilizar.

• En segundo lugar, el torno se fija a la plataforma de acero mediante varias estacas de madera contrachapada para garantizar que el torno no se mueva dentro de la caja.

• En tercer lugar, todo el conjunto está embalado en una resistente caja de madera contrachapada.

Características del torno automático para carpintería con alimentación automática

• Diseño completamente automático con dispositivo de alimentación por tolva, aumento de la producción y reducción del costo de mano de obra.

• Capaz de realizar trabajos de torneado de madera, brochado y tallado en relieve.

• Adopción del controlador RichAuto dedicado a tornos de madera CNC con alimentación automática, que puede leer archivos DXF directamente, sin necesidad de crear una ruta de herramienta (Código G).

• EA-TL1530SF es una construcción controlada por CNC de 2 ejes ya que tiene un solo cabezal de cincel.

• El cuerpo del torno está completamente fundido en hierro, por lo que la construcción es lo suficientemente fuerte para la producción de torneado de madera a alta velocidad.

• El mecanismo avanzado de servomotor que se conecta al rotativo con correa de distribución reemplaza la antigua estructura de conexión del motor asíncrono trifásico al rotativo a través del mecanismo de embrague. La precisión de posicionamiento del torno es mucho mejor y más estable, y el problema de desalineación ya no ocurre. Puedes consultar los detalles completos aquí: Lo primero que debes saber antes de comprar un torno cnc para madera

Guía de compradores

Si necesita realizar torneado y luego torsión/estriado, utilice un torno para madera equipado con un husillo de fresado, como el EA-TL1530SF aquí; Si en tu producción solo necesitas realizar torneado, entonces puedes comprar un torno sin husillo de fresado para evitar desperdiciar dinero en configuraciones inútiles. EagleTec CNC construirá su torno exactamente según sus necesidades.

¿Cómo hacer que funcione un torno CNC para madera EagleTec?

Esto cubre principalmente cuatro pasos principales.

Paso 1. Según la forma y el tamaño del huso de madera que desee realizar, primero creamos un dibujo que coincida con la forma y el tamaño del producto deseado en AutoCAD y lo guardamos como un archivo en formato ***.dxf.

Paso 2. Guardamos el archivo DXF completo en una unidad flash USB y luego lo insertamos en el puerto USB del controlador del torno para madera.

Paso 3. Realice el trabajo de configuración antes del procesamiento automático, que incluye principalmente configurar XY=0, velocidad de giro, profundidad de corte de cada pasada, etc.

Paso 4. Ejecute el archivo y el torno comenzará a funcionar automáticamente.

Lista de mantenimiento diario

El mantenimiento diario incluye principalmente los siguientes tres puntos:

Punto 1. Limpiar el aserrín que cae sobre las piezas de transmisión de la máquina todos los días para garantizar la precisión de los componentes de la transmisión y prolongar su vida útil.

Punto 2. Compruebe periódicamente el desgaste de las herramientas de torneado y ranurado y sustitúyalas a tiempo.

Punto 3. Lubrique los tornos con regularidad.

Parámetro técnico del torno automático para madera EagleTec

Preguntas frecuentes sobre el torno automático para madera EagleTec

P: ¿Cuál es la pieza más corta que podemos procesar con la alimentación automática?

R: La pieza más corta que puede procesar es de 100 mm.

P: ¿Viene con una etiqueta en inglés para los botones e interruptores de operación?

R: Sí, lo hace.

P: ¿El controlador portátil RichAuto-AutoNow-F136B tiene firmware y software en inglés?

R: Sí, tiene dos opciones de idioma: inglés y chino. Configuraremos su idioma en inglés antes de la entrega.

P: ¿Este torno viene con un manual de funcionamiento en inglés?

R: Sí, lo hace. Se le proporcionará un conjunto completo de manuales, incluidos texto y vídeo, en una unidad USB. A continuación se muestra una demostración para su referencia.

P: ¿Este torno funciona con el software Vcarve?

R: El torno puede ejecutar archivos de dos formatos: DXF y código G. El código de salida de Vcarve es el código G. Por lo tanto, también puede funcionar con Vcarve.

P: ¿Se requieren elementos opcionales para el funcionamiento de la máquina pero que no están incluidos en las especificaciones?

R: El compresor de aire es necesario para el funcionamiento del torno, pero no está incluido en la configuración predeterminada. Hay compresores de aire en la mayoría de los talleres. Aparte de esto, no hay otros elementos opcionales.

P: ¿Pueden funcionar los tornos de madera sin el compresor?

R: Como tanto el sistema de alimentación automática como el contrapunto accionado por aire necesitan aire comprimido para moverse, el torno automatizado para madera aquí no puede funcionar sin el compresor de aire.

P: ¿Cómo solucionar problemas si el torno falla?

R: Nuestro equipo lo guiará directamente para diagnosticar el problema mediante chat en vivo, correo electrónico, PDF o instrucciones en video. Por favor contáctenos cuando su torno tenga un problema; Por lo general, obtendrá una solución dentro de las 24 horas. Dado que nos centramos en tornos para madera durante más de 10 años, todos los miembros de nuestro equipo son expertos en la resolución de problemas. No arriesgarás nada si trabajas con nosotros.

P: ¿Cuál es la garantía del torno automático para madera EagleTec?

R: Todos los tornos de madera a la venta de EagleTec están cubiertos por una garantía de 12 meses desde su salida. Durante la garantía, disfrutará del reemplazo gratuito de cualquier pieza rota, excluidas las piezas vulnerables. Puede consultar más aquí: Términos de garantía de EagleTec

P: ¿Dónde encontrar las piezas de repuesto para el torno para madera después de la garantía?

R: Siempre estamos aquí para ofrecerle piezas de repuesto junto con el mejor soporte. Siempre que lo necesites, contáctanos.

P: ¿Cómo es el paquete de torno automático para tornear madera de silla de escalera?

R: Es lo suficientemente seguro y robusto para un envío marítimo de larga duración. La forma de envío adecuada para un torno de este tipo es por mar. El torno automático para tornear madera se empaqueta de esta manera:

Primero, envuelto herméticamente en películas de PVC para impermeabilizar.

En segundo lugar, el torno se fija a la plataforma de acero mediante varias estacas de madera contrachapada para garantizar que el torno no se mueva dentro de la caja.

En tercer lugar, todo el conjunto está embalado en una resistente caja de madera contrachapada.

P: ¿Cuál es el plazo de pago si negociamos?

R: Se requiere un depósito del 40% para iniciar la producción; Cuando el torno esté listo, se le enviarán fotos y vídeos para su inspección. Y luego, el pago del saldo debe realizarse por T/T antes de la entrega.
