Máquina cortadora de tubos cuadrados de plasma CNC de alta definición a la venta

Breve descripción

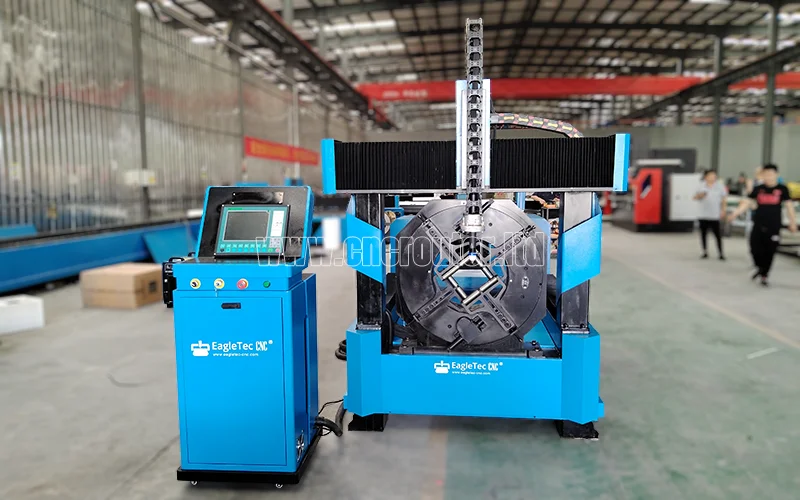

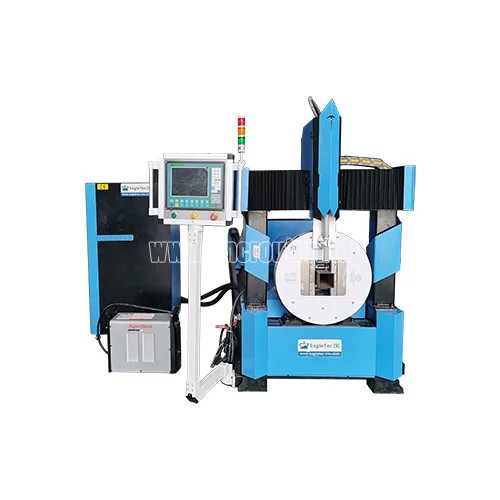

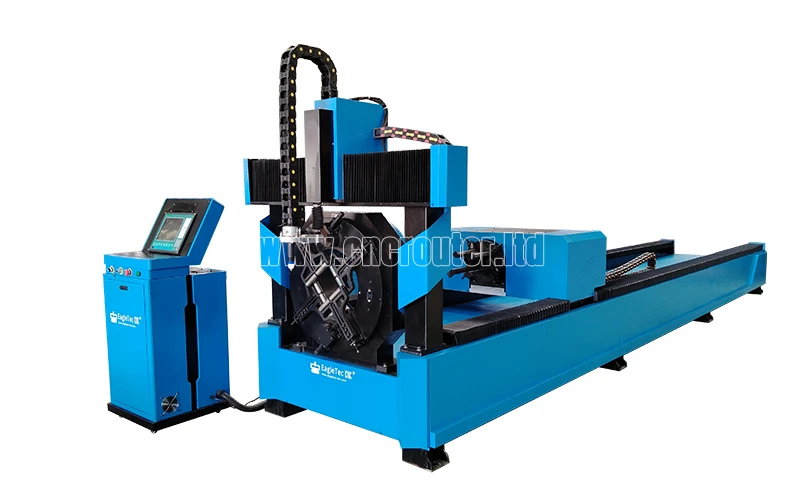

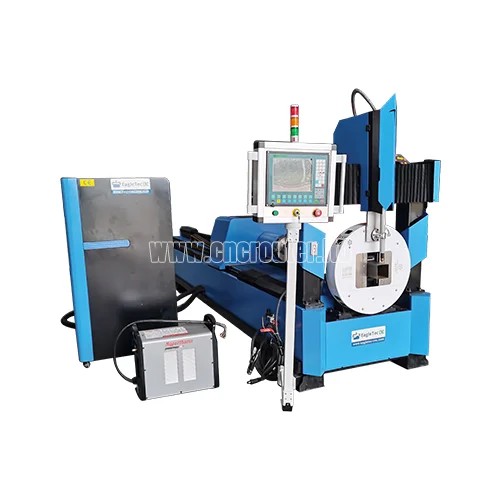

EA-PL0260T Pro es una mesa cnc de plasma de tipo giratorio para la industria metalúrgica diseñada para procesar operaciones de corte, entallado y perforación de tubos cuadrados/rectangulares/redondos, hierros angulares y canales PFC. El cortador de tubos por plasma tiene una única antorcha de plasma y el área de trabajo máxima para el paquete estándar es de 230 mm x 6000 mm (D x L). En imperial, eso es 9 pulgadas por 20 pies. El diámetro exterior máximo de trabajo (diámetro exterior) se puede actualizar a 320 mm o 400 mm según sus necesidades. Con un sistema de servo movimiento AC, presenta una excelente aceleración y desaceleración. Máquina cortadora de tubos cuadrados de plasma CNC de alta definición a la venta con el mejor soporte ahora.

Otros modelos que te pueden interesar:

Máquina de corte por plasma cnc de pórtico

Work Demo – Profiling & Cutting Square Tubing with CNC Tube Plasma Cutter

Please watch the following demo to understand how the cnc plasma cuts square tubing. Hope it helps.

Aplicación del cortador de tubos de plasma CNC

Campo aplicable de la máquina rotativa de corte de tubos CNC por plasma

• Proceso de corte de líneas de intersección

• Corte, corte recto, corte en ángulo, corte a inglete

• Perfilado

• Muescas

• Atravesar

• Juntas de silla de montar

• Operaciones de orificios abiertos: (agujero redondo, orificio rectangular, orificio poligonal, orificio redondo, orificio transversal y orificio de forma libre)

• Piezas de forma libre

Tipos de tubos que puede cortar el cortador rotatorio de plasma

• Cuadrado

•Rectangulares

• Redondo (círculo)

• Ángulo (forma de L)

• Viga en U (canal PFC, canal C)

Materiales aplicables de la cortadora por plasma de tubos cuadrados

Acero al carbono, tubo galvanizado, acero inoxidable, aluminio y cobre.

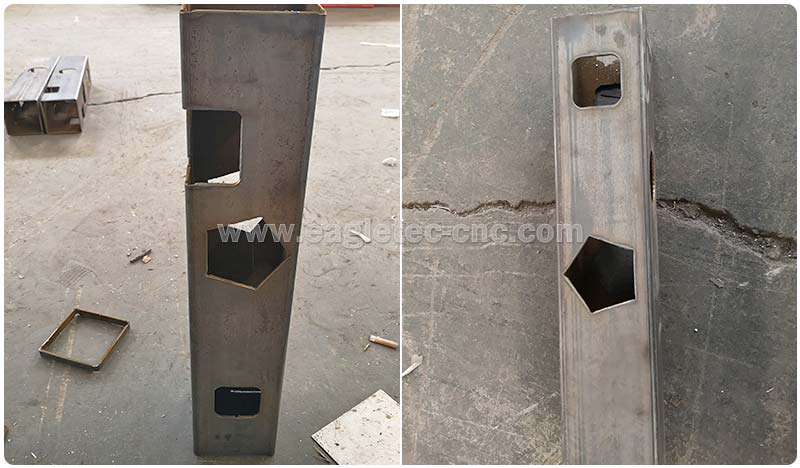

Proyectos realizados por la máquina cortadora de tubos por plasma CNC

Los cortadores de tubos giratorios de plasma CNC son adecuados para cortar formas, diseños y muescas en varios tubos metálicos.

Características de los cortadores de tubos rotativos por plasma CNC

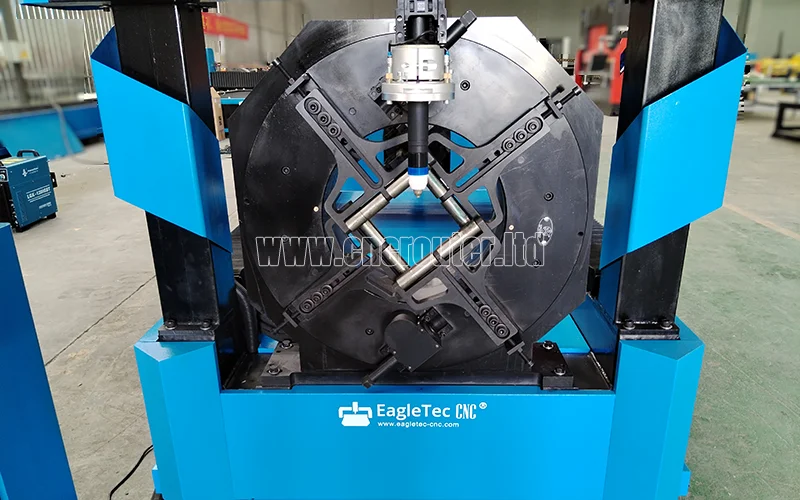

• El cabezal de la unidad giratoria fija y soporta el tubo cuadrado. Y está equipado con rodillos para facilitar el movimiento del tubo cuadrado hacia adelante y hacia atrás.

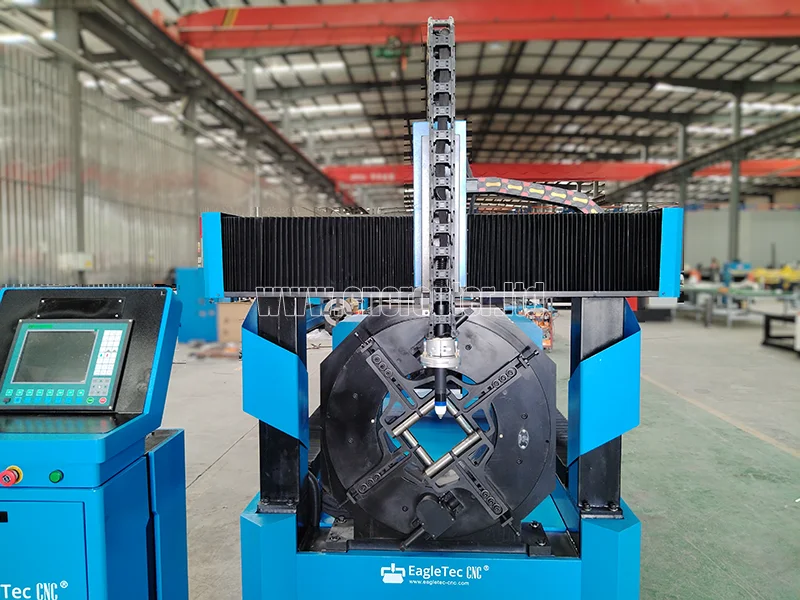

• El mandril delantero es accionado por aire. Tiene posicionamiento automático para asegurar que el tubo quede sujeto en el centro del mandril.

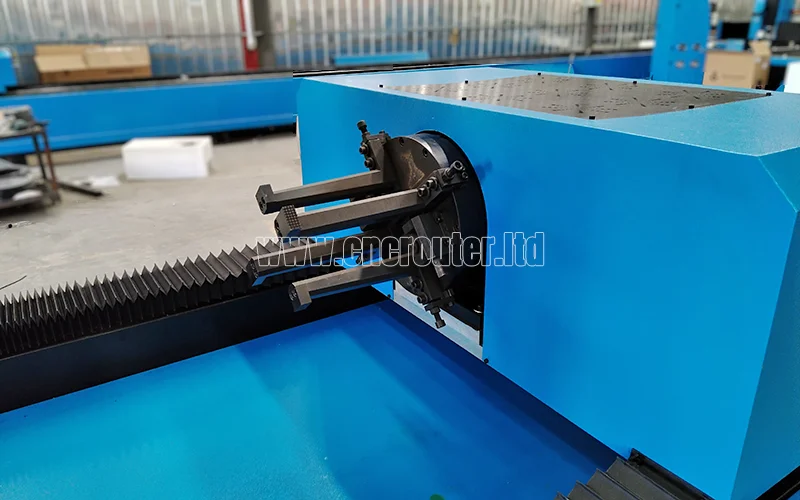

• El contrapunto es un mandril de cuatro mordazas con dos conjuntos de sistemas de movimiento. Además de la función de sujeción, también es responsable de la rotación del tubo y del movimiento hacia adelante y hacia atrás.

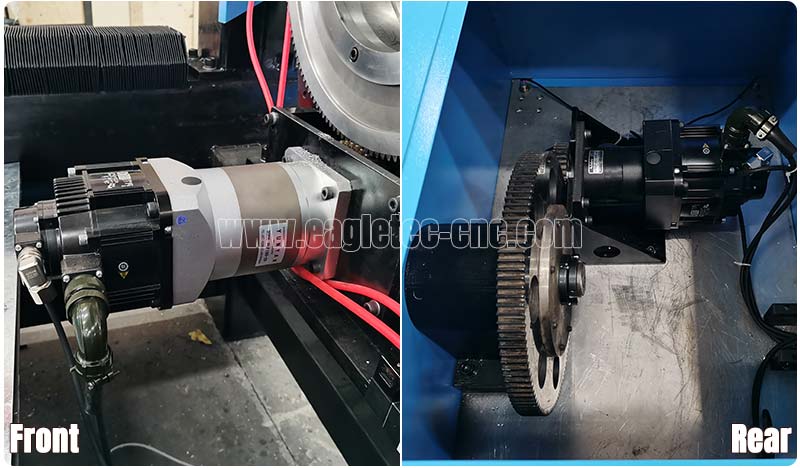

• Diseño de doble accionamiento: tanto el portabrocas delantero como el trasero funcionan con servomotores de CA Yaskawa (750 W u 850 W). Además del servosistema de alta calidad, la máquina cortadora de tubos rectangulares también está equipada con cajas de engranajes planetarios de primer nivel como mecanismo de transmisión. Presenta un pequeño espacio y buena precisión. Nos brinda beneficios como potencia robusta, velocidad de alimentación rápida y alta eficiencia de corte.

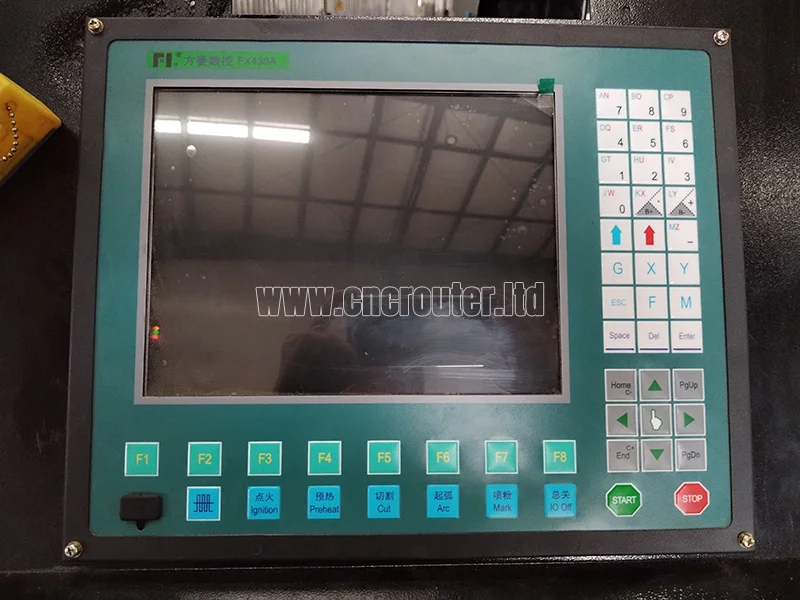

• El sistema de plasma cnc es el controlador de 4 ejes FX430A con opciones de programación simples. Viene con una biblioteca de dibujos de piezas cortadas industriales de uso común. Entrada de programa desde el disco flash USB. El sistema tiene dos idiomas, chino e inglés, que se pueden cambiar según las necesidades reales.

• El regulador de altura de la antorcha THC controla la subida y bajada de la antorcha de plasma cnc para permitir que el cortador de plasma de tubo cnc trabaje a lo largo de la superficie irregular. La última versión del sistema de control ya incluye un controlador de altura incorporado, por lo que no es necesario utilizar un estilo externo.

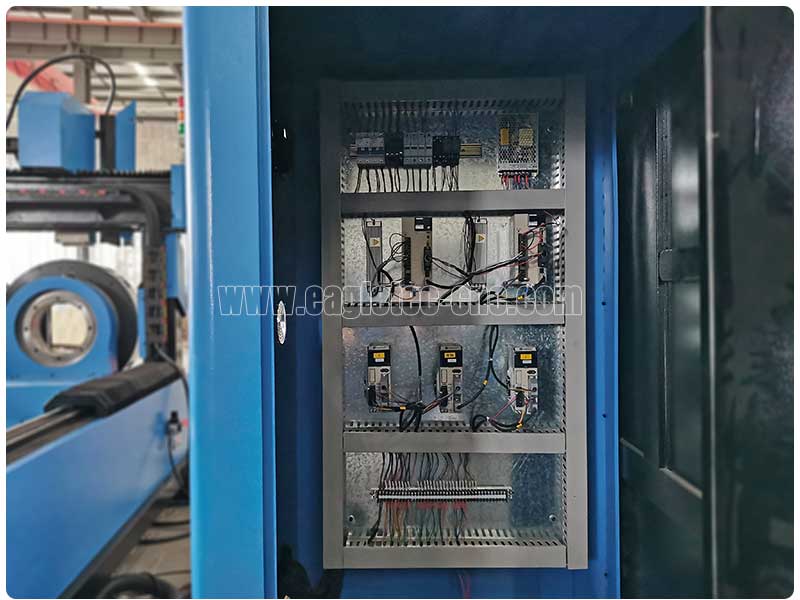

• El servosistema Yaskawa impulsa el cabezal y el contrapunto con excelente precisión, funcionamiento silencioso y rápida aceleración y desaceleración. El servosistema Leadshine Hybrid impulsa otros ejes de movimiento. La mayoría de los componentes eléctricos se colocan en una casa electrónica bien sellada.

• El eje Z adopta un servomotor Leadshine y una transmisión acopladora.

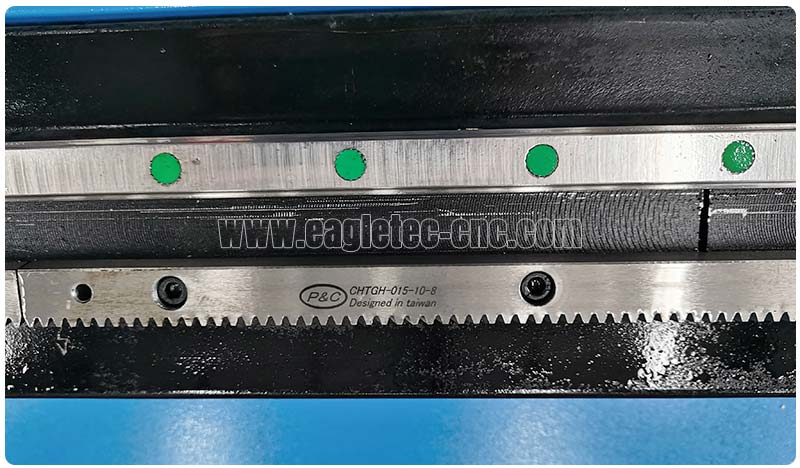

• Las cremalleras y guías lineales son productos de marca: P&C y tipo cuadrado de 20mm. El tipo cuadrado es mucho mejor que los redondos en cuanto a durabilidad y precisión.

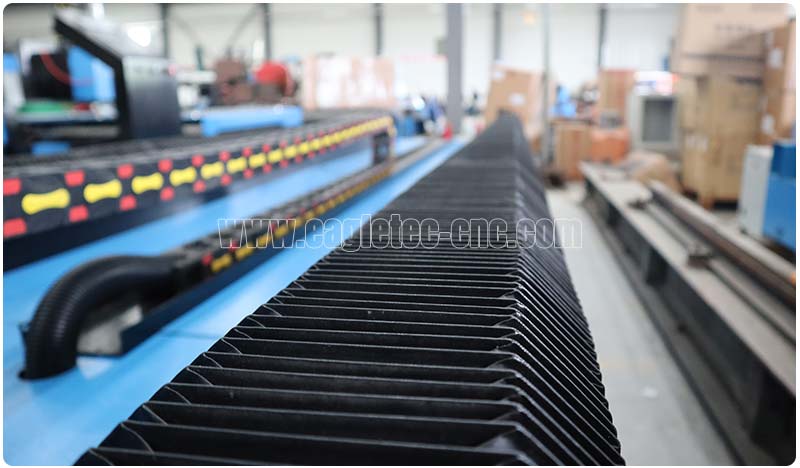

• El diseño a prueba de polvo puede prevenir eficazmente que el polvo y la escoria caigan sobre piezas de transmisión de precisión como rieles guía y cremalleras. Reduce la tasa de fallas de la máquina y aumenta la durabilidad.

Accesorios de la máquina cortadora de tubos CNC de 4 ejes

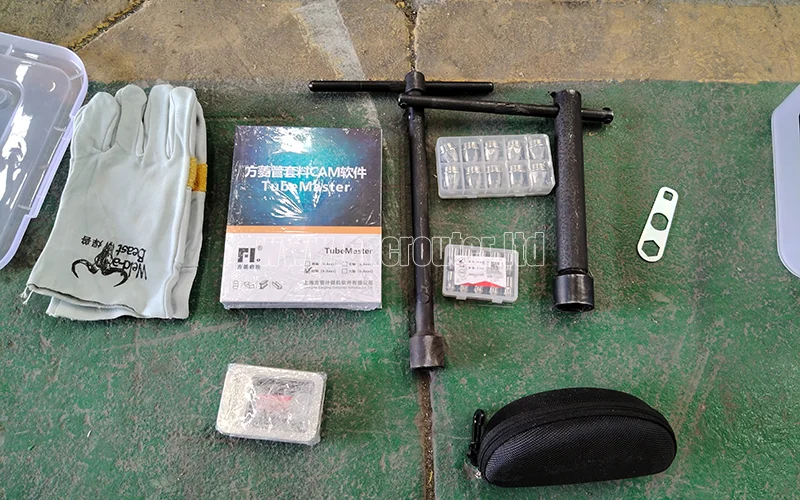

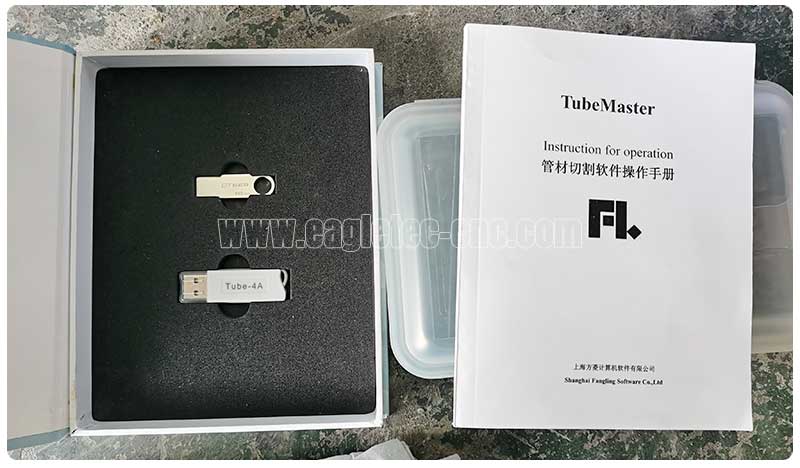

Los accesorios estándar incluyen los siguientes: software de anidamiento TubeMaster (versión de 4 ejes), unidad USB (tutoriales completos en el interior), consumibles para cortadora de plasma, gafas, guantes, mandíbulas y llave.

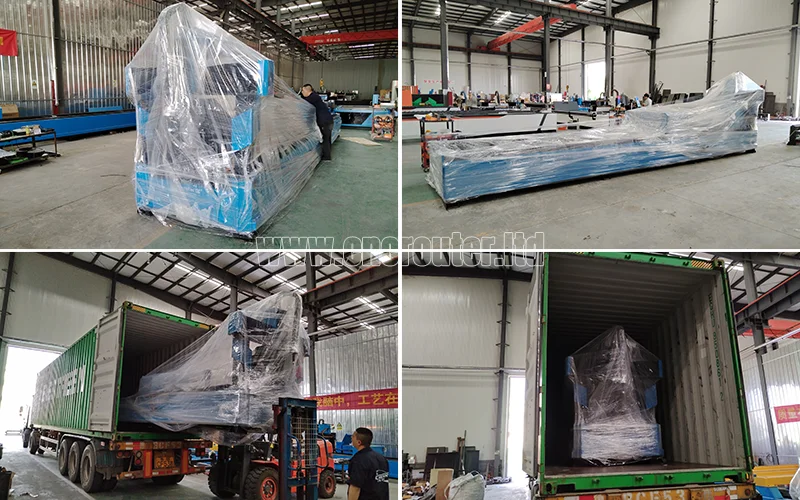

Detalles de paquete y envío sobre la máquina cortadora de tubos por plasma CNC

Mire el siguiente vídeo para comprender todo el proceso de embalaje.

Detalles rápidos de la máquina cortadora por plasma de tubos redondos/cuadrados CNC

• Tamaño de trabajo 230 mm de profundidad x 6000 mm de largo (en formato imperial: 9 pulgadas de profundidad x 20 pies de largo)

• Otras opciones para el diámetro de trabajo: 170 mm (6,69 pulgadas), 320 mm (12,59 pulgadas) y 400 mm (15,74 pulgadas).

• Base de máquina de plasma de carga pesada

• Antorcha de plasma única

• Sistema de corte por plasma Fangling - versión de 4 ejes

• Controlador de altura de la antorcha THC

• Sistema de movimiento Yaskawa Servo en el portabrocas delantero y trasero

• Caja de engranajes planetarios

• Cortadora de plasma: seleccione según sus necesidades de producción reales.

• Guías cuadradas HIWIN de 20 mm

• Software de anidamiento de 4 ejes TuberMaster en inglés

El mejor soporte para cortador de tubos cuadrados de plasma CNC

• Con la máquina de plasma se le proporcionan tutoriales completos en inglés, que incluyen la configuración de la máquina, el funcionamiento del hardware y la programación del software. Es un manual específico, práctico, paso a paso para tu dispositivo exacto, no uno general y sin sentido para muchos modelos. Los principiantes también pueden dominar el funcionamiento de la máquina siguiendo nuestras instrucciones.

• Brindaremos capacitación integral en línea junto con la máquina, que es un curso desde el principio hasta que ponga en producción su cortadora de plasma de tubos CNC.

• Todas las máquinas de plasma EagleTec CNC vienen con soporte de por vida. Nuestro equipo técnico está disponible durante los días hábiles. Puedes contactar con ellos por correo electrónico o por teléfono. Ocasionalmente es posible que tengas que dejar un mensaje, pero responderemos con soluciones en el orden en que las recibamos.

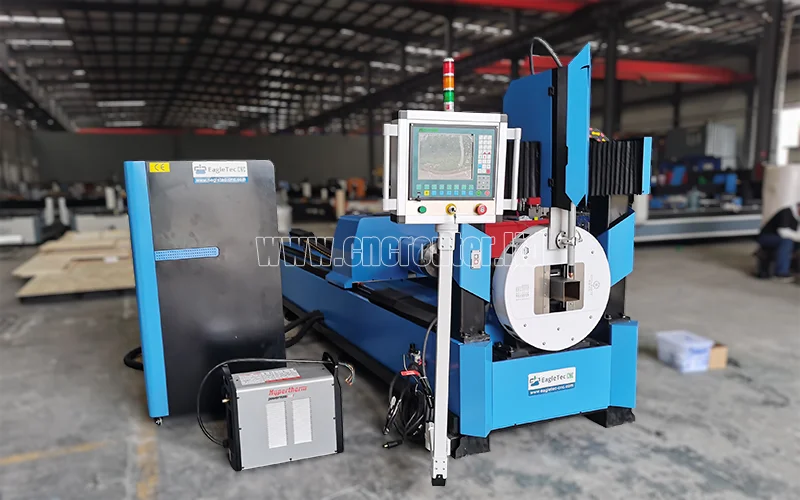

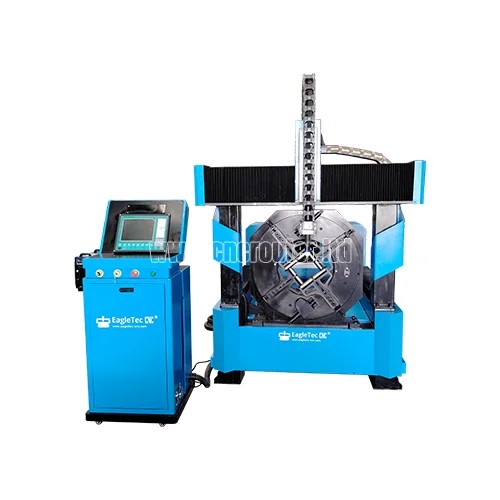

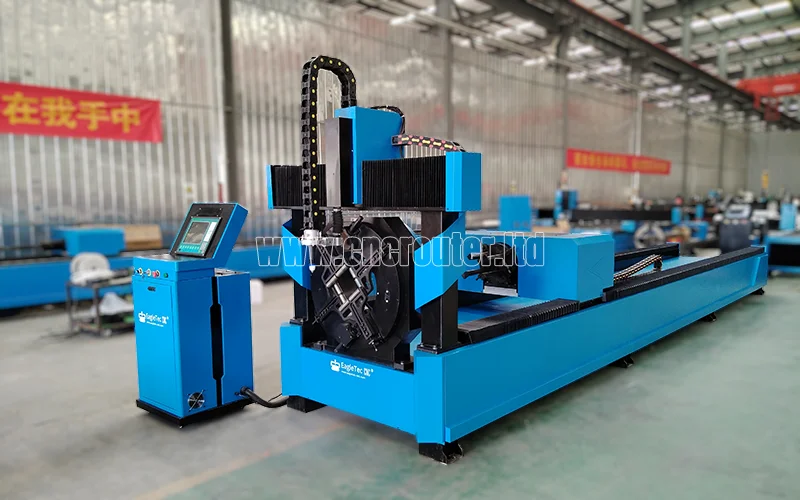

La última aparición de la máquina cortadora de tubos CNC por plasma

Parámetros técnicos de la máquina cortadora de tubos por plasma CNC de alta definición

Preguntas frecuentes sobre el cortador de tubos de plasma cuadrado/redondo a la venta

P: ¿Qué software se proporciona para esta cortadora de plasma con muesca de tubos CNC? Cualquier información que pueda proporcionar sobre el software, tarifas de licencia, suscripciones anuales, costos de actualización, etc. sería muy útil.

R: Se le proporcionará el TubeMaster original (versión de 4 ejes en inglés) con la máquina sin cargo adicional. Es un software de anidamiento perfecto para proyectos de corte de tubos cuadrados y redondos, desarrollado por FL CNC.

P: ¿Cómo funciona TubeMaster? Nos interesaría saber más sobre la plataforma y la interfaz del software.

R: Como software de anidamiento, funciona de esta manera: usted importa su modelo de pieza al programa TubeMaster y luego establece las dimensiones del tubo de acero que se va a cortar, la cantidad requerida de la pieza y otros parámetros relevantes; el software calculará y anidará automáticamente las tuberías; Una vez completado el anidamiento, el software generará un archivo de código G, que es la ruta de corte legible por el sistema CNC de la máquina cortadora rotativa por plasma. Luego, lanzamos este archivo de código G al sistema CNC de la máquina para que lo ejecute, y la máquina cortará automáticamente las piezas necesarias por nosotros.

P: ¿Qué formatos de archivo del modelado de piezas se pueden editar en Tubemaster?

R: Para su referencia, las piezas en estos formatos (.stp/.ips/.sj) se pueden importar directamente al TubeMaster sin ninguna conversión.

P: ¿Existen opciones sobre la longitud del cortador de plasma giratorio?

R: Sí, las hay. Excepto la longitud estándar de 6000 mm, se pueden fabricar otras opciones bajo pedido. Indíquenos la longitud de corte deseada.

P: ¿Puedo obtener un plasma Hypertherm con la máquina cortadora de tubos por plasma CNC?

R: Sí, las opciones de fuente/cortador de plasma Hypertherm están disponibles.

P: ¿Tienen los cortatubos CNC una certificación?

R: Sí, lo hace. Contamos con la certificación CE (MD y EMC) para la máquina cortadora de tubos por plasma cnc. La copia electrónica se puede enviar para su referencia según su solicitud.

P: ¿Pueden suministrarme el cortador de plasma para tuberías sin la fuente de plasma y conseguirlo localmente?

R: Sí, podemos suministrarle la máquina sin fuente de plasma y nos encargaremos de todos los cables necesarios. Para que pueda ejecutarlo después de conectar su fuente. Las fuentes de plasma suelen venir con sus propias antorchas. Queremos dejar claro que cuando la máquina no viene con fuente, tampoco tiene antorcha.

P: ¿Se requiere algún trabajo de ensamblaje adicional una vez que llegue la máquina cortadora por plasma de tubos cuadrados?

La máquina se empaquetaría y enviaría completa, por lo que no se requiere trabajo de ensamblaje adicional. Después de recibir la máquina cortadora por plasma de tubos CNC, solo necesita conectar la cortadora por plasma con la mesa de plasma y encender la máquina.

P: ¿Qué tipo de garantía y servicio ofrecen para la máquina cortadora de tubos cuadrados CNC?

Es una garantía limitada de 12 meses. Bajo la garantía, disfrutará del reemplazo gratuito de cualquier pieza rota, excepto los consumibles del cortador de plasma. (boquilla o electrodo)

Después de eso, brindaremos soporte técnico continuo. Este servicio es gratuito y de por vida. Cuando necesite nuestra ayuda, contáctenos y recibirá una respuesta nuestra en un plazo máximo de 24 horas. Si es necesario reemplazar alguna pieza después del período de garantía, solo cobramos el costo de las materias primas.

P: ¿Cuál es el tiempo de entrega de esta máquina cortadora por plasma de tubos CNC?

El plazo de entrega es de 15 días hábiles una vez recibido el pago inicial.

P: ¿Tiene una máquina cortadora de tubos por plasma CNC solo para tubos redondos?

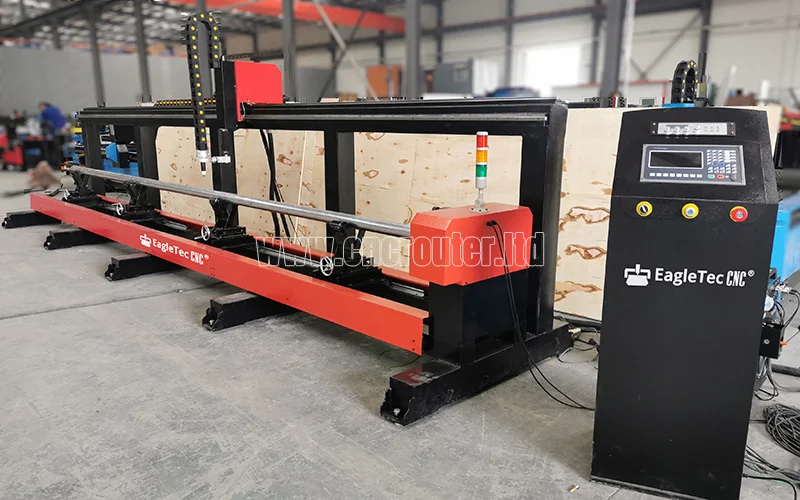

R: Sí, lo hacemos. Es una máquina cortadora rotativa por plasma de 3 ejes que procesa tubos redondos (circulares). El modelo estándar EAG-6000 tiene un tamaño de corte de 200 mm D x 6000 mm L. Se pueden hacer otros tamaños bajo pedido. Está alimentado por un sistema de servo movimiento de CA. No dude en contactarnos para obtener detalles sobre precios y especificaciones.

Si le gustan los cortadores de tubos de plasma CNC a la venta aquí, solicite el precio ahora.
