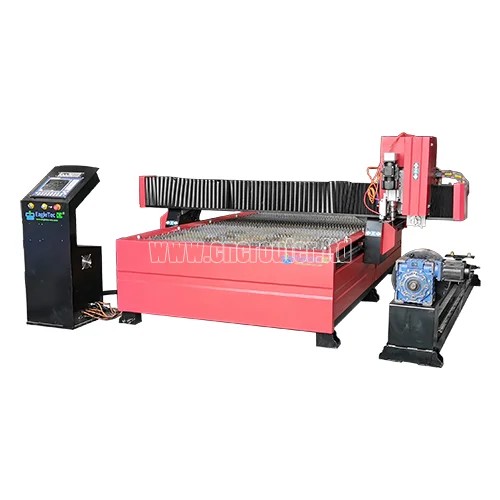

Máquina cortadora de plasma CNC con eje giratorio cortador de tubos - EagleTec

Breve

Configuración plug and play; Fácil de usar. El equipo aquí es una mesa de plasma CNC con cortatubos y cabezal de perforación del fabricante de servicio completo EagleTec CNC. El eje giratorio es para perfilar tubos circulares. Por lo tanto, la máquina cnc de plasma EA-1530PLT es una buena solución de corte tanto para tubos circulares como para materiales de chapa. En la versión predeterminada, el cortador giratorio puede sostener un tubo circular con un diámetro de no más de 200 mm (7,87"); la longitud puede ser de hasta 3000 mm (118"). Respecto a la mesa de corte simple, el tamaño de trabajo es de 1500x3000mm, si en la unidad inglesa es de 5 x 10 pies. El cabezal perforador se utiliza para perforar pequeños agujeros en la placa de acero

Si desea obtener una mesa de corte por plasma cnc similar sin el cabezal de perforación, haga clic en Máquina de corte por plasma cnc de doble uso.

¿Solo busca una solución para cortar tubos? Consulte nuestro cortador de tubos de plasma cnc

Demostración de perforación y corte de la máquina perforadora y cortadora por plasma CNC con cortatubos EagleTec EA-1530PLT PRO

Aquí hay una demostración funcional de la máquina perforadora y cortadora por plasma CNC con un cortatubos giratorio. En el vídeo podrá aprender cómo perfora, corta placas y corta tubos circulares. ¡Por favor, disfruta!

Funciones avanzadas de la mesa de plasma CNC EagleTec con cortatubos

● Diseño combinado: mesa de plasma CNC con accesorio giratorio; El rotativo se encuentra en el lado izquierdo de la mesa de plasma y sirve como cortatubos. La capacidad máxima de sujeción es de 200x3000 mm por defecto. (7,87" de profundidad x 118" de largo)

● Excepto por 200x3000 mm, tenemos más opciones en el tamaño de trabajo del cortatubos giratorio para usted; son 300x3000 mm (11,8" D x 118" L), 400x3000 mm (15,7" D x 118" L) y 500x3000 mm. (19,6" de profundidad x 118" de largo)

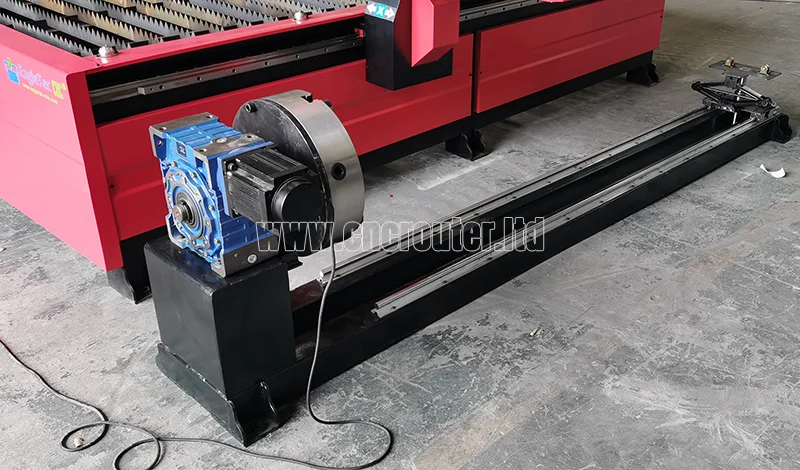

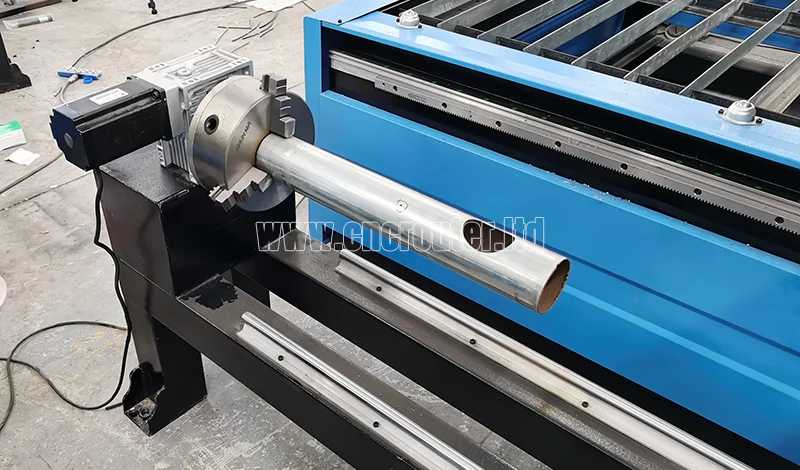

● El cabezal de la cortadora rotativa de plasma es un mandril de 3 mordazas impulsado por un motor paso a paso.

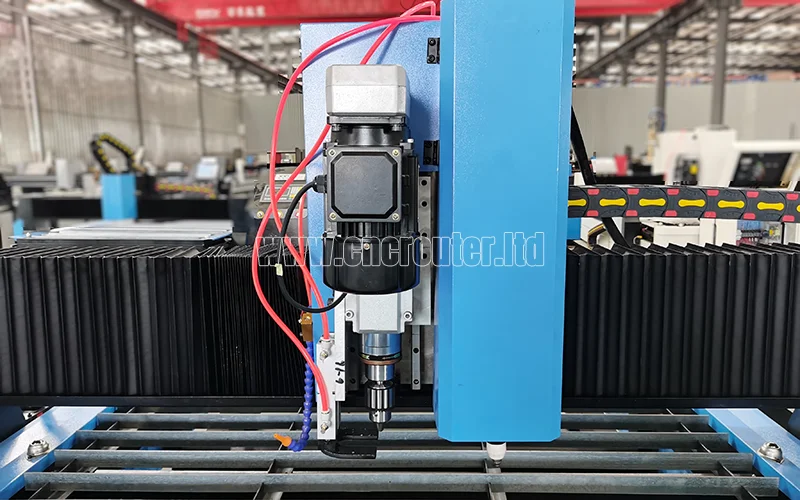

● La mesa cnc plasma 1530 viene con un soplete de corte por plasma y un cabezal de perforación, lo que la convierte en una máquina perforadora y de corte por plasma cnc. Si lo desea, también puede instalar un soplete de corte por llama (oxicombustible) en el dispositivo.

Tu puedes preguntar:

P: ¿Puede este cabezal de perforación realizar roscados?

R: No, no puede. Para su información, sólo puede realizar perforaciones.

P: ¿Cuál es el tamaño máximo de orificio que puede perforar?

R: Puede perforar un orificio de 16 mm de diámetro como máximo. Para los agujeros de más de este tamaño, se sugiere utilizar el cabezal de corte por plasma para cortarlos.

● El diseño a prueba de suciedad se aplica a tres ejes: este diseño evita que las cremalleras, los piñones y los cojinetes lineales se alejen de los restos de mecanizado u otra suciedad para garantizar la precisión de trabajo de la máquina de plasma y prolongar la vida útil del conjunto de la máquina.

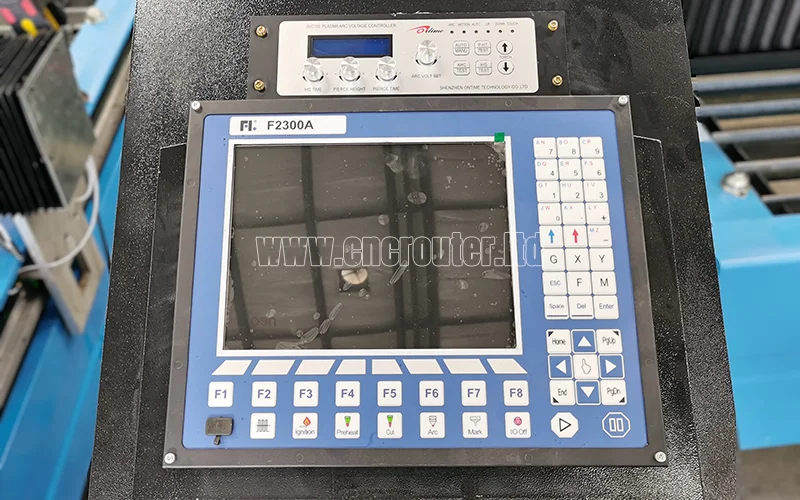

● El sistema de corte por plasma es FLMC-F2300A, un controlador de plasma dedicado que consta de un monitor, un teclado y un tablero de control. Está en inglés para equipos de exportación.

● Las dos funciones de corte de tubos y corte de placas se pueden cambiar con un interruptor de palanca.

● Equipado con un controlador automático de altura de la antorcha: con este sistema, al cortar materiales irregulares, la antorcha de corte por plasma puede subir o bajar con la ondulación del material para lograr un efecto de corte de calidad. Para comprender mejor, mire el video de demostración aquí.

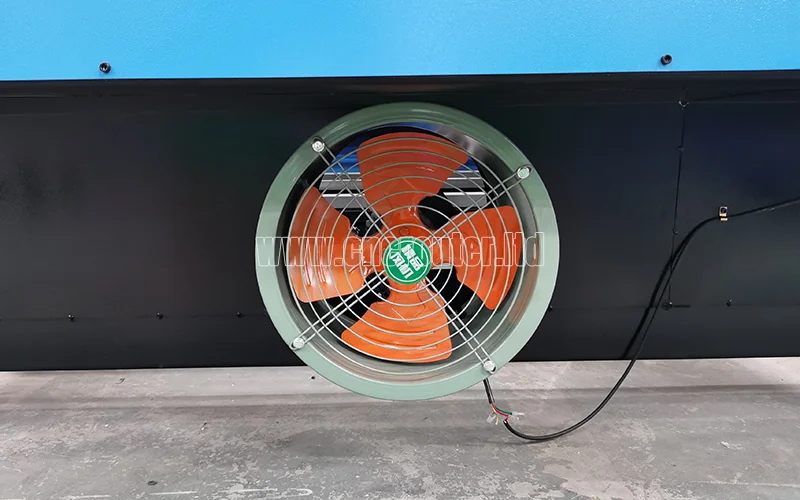

● Ventilación de la mesa de plasma CNC: hay un extractor de aire en la parte trasera de la máquina para eliminar el humo.

● Hay cuatro cajones en el lateral de la máquina para una fácil recuperación de la escoria.

● Se proporciona software CAM gratuito junto con el juego completo de mesa de plasma CNC con cortatubos. Es la versión en inglés de FASTCAM, que proporciona anidamiento y búsqueda de la ubicación y orientación óptimas de las piezas para minimizar el desperdicio de material.

● Se proporcionan consumibles de plasma gratuitos con la mesa de plasma cnc: el paquete incluye 20 piezas de boquillas en dos tamaños, 10 piezas de cada tamaño, y 20 piezas de electrodos.

Detalles rápidos de la máquina perforadora y cortadora de plasma CNC con cortador de tubos

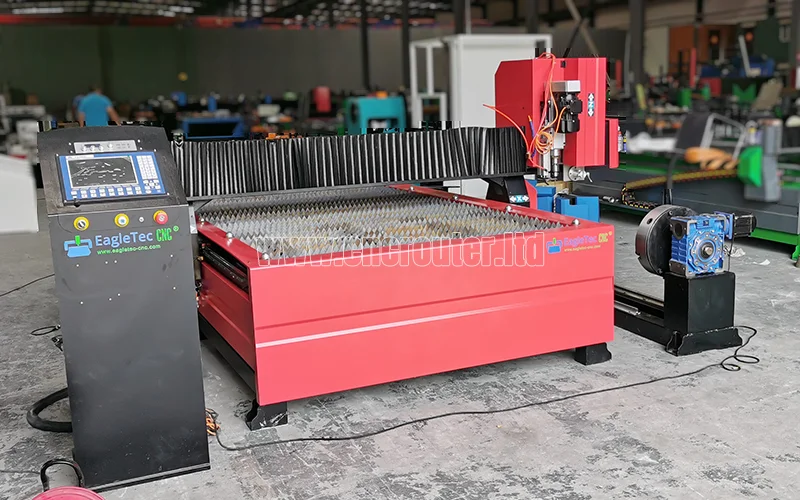

● Mesa de plasma CNC con construcción combinada de eje giratorio cortador de tubos

● Bastidor de carga pesada totalmente soldado

● Mesa de tiro descendente de plasma

● Un soplete de corte por plasma y un cabezal de perforación.

● Sistema de control de corte por plasma STARFIRE con pantalla LED en inglés

● Controlador de altura de la antorcha de voltaje de arco incluido

● Tamaño de trabajo de la mesa plana: 1.500x3.000 mm (5x10 pies)

● Tamaño de trabajo del cortador de tubos CNC: 200x3000 mm (versión estándar)

● Doble unidad

● Generador de plasma: selecciónelo según sus requisitos de producción.

Utilidad de producción de la mesa de plasma 1530 con cortador de tubos

Campo

● Bueno para talleres de servicios de corte y grandes talleres de fabricación.

● Trabajos con tubos circulares y placas de metal, como letras cortadas, letreros, patrones y formas (rectangulares, ranuradas, cuadradas, circulares, formas especiales, etc.). Con un cabezal de perforación, también es adecuado para trabajos de perforación.

Materiales buenos para

Acero al carbono, SS, aluminio, latón y otros metales no ferrosos.

Proyectos de carpintería metálica mecanizados mediante mesa de plasma CNC con cortatubos

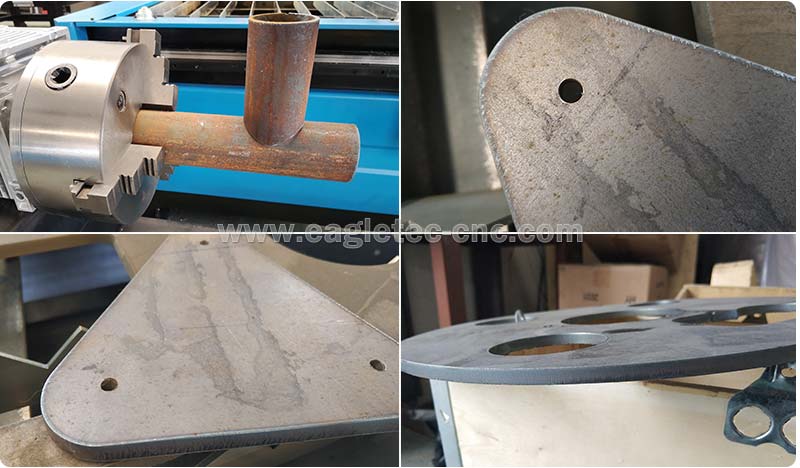

Es una máquina cortadora y taladradora por plasma cnc con cortatubos para cortar placas y tubos y perforar agujeros en elementos metálicos. La parte superior izquierda es el tubo cortado por el proyecto, la parte superior derecha es la placa de acero perforada por el proyecto, la parte inferior izquierda es la placa de acero cortada por el proyecto y la parte inferior derecha es la pieza metálica mecanizada por el proyecto.

Paquete y entrega de mesa de plasma CNC con cabezal de perforación

Para la mesa de plasma 1530 con cortador de tubos, se empaqueta de esta manera:

• Primero cepillamos el riel con aceite de motor para evitar que se oxide durante el transporte.

• Debido a la limitación de ancho del contenedor, debemos retirar la viga y colocarla sobre la mesa.

• Embalaje interior: envuelva bien la máquina con materiales de embalaje.

• El último paso es colocar el dispositivo en la caja de madera y luego sellar el paquete.

Servicio completo de mesa de plasma CNC EagleTec con perfilador de cortadores de tubos circulares

● Se requiere configuración en el sitio, pero es solo un trabajo plug-and-play. Los usuarios pueden hacer esto bien con nuestras instrucciones guía. Porque para poder acomodar la máquina en el contenedor hay que derribar la viga.

● Se le proporcionarán tutoriales detallados (en formato PDF y vídeo) con instrucciones paso a paso junto con su máquina de plasma cnc. La máquina de demostración en todos los manuales es su máquina exacta; sólo así podrás entenderlo mejor y más rápido.

● Y nuestro equipo tiene el placer de brindarle soporte en línea personalizado cuando lo necesite. Le guiaremos en todo hasta que ponga en producción su plasma cnc.

Parámetros técnicos de la máquina CNC Plasma 1530 con cortador de tubos giratorio

Preguntas frecuentes sobre la máquina de corte por plasma CNC con eje giratorio

P: ¿El accesorio para cortar tubos giratorio viene con un accesorio para hacer tubos cuadrados?

R: EA-PL1530ST solo puede cortar tubos circulares; No puede hacer tubos cuadrados. Al actualizar el sistema CNC y el accesorio de tubo giratorio, podemos hacerlo también con tubos cuadrados. Nuestra cortadora de plasma de mesa CNC multiusos EA-P1530T1 Pro es de este tipo.

P: Esta máquina requiere una computadora, ¿correcto?

R: La parte operativa del CNC no requiere una computadora. Pero necesitarás ejecutar el programa de anidamiento y generar archivos de código G con una computadora típica. Después de eso, enviamos el archivo al controlador CNC a través de una unidad USB y hacemos que la máquina se ejecute.

P: Debido a la fuente de energía en Canadá, ¿puedo comprar una máquina sin fuente de energía, un cortatubos y todos los cables?

R: Sí, puedes comprar una máquina sin fuente de plasma. Conseguiríamos equipar todos los cables necesarios con la máquina.

P: ¿Puedo elegir el color de la máquina o todos estos modelos son azules?

R: Por supuesto que sí. Puede decirnos el color que desea y construiremos la máquina cortadora de tubos cnc de acuerdo con su solicitud.

P: ¿Cuál es la estructura? ¿Este marco está atornillado o soldado?

R: La base de la máquina tiene una estructura soldada; Es una carga pesada para fines de producción industrial. Además, la superficie de la base de montaje para guías lineales y bastidores se fresa con precisión mediante un centro de mecanizado CNC de 5 ejes para trabajar metales.

P: ¿Puede cortar acero inoxidable?

R: El plasma puede cortar acero inoxidable; solo el filo se volverá negro debido a la quema. Usar plasma no siempre es perfecto para cortar acero inoxidable, la máquina cortadora por láser de fibra es la mejor para eso.

P: Nunca antes había usado una máquina de plasma CNC. ¿Ofrecen capacitación?

R: Para la máquina exacta aquí, tenemos el conjunto completo de tutoriales prácticos para principiantes de la A a la Z. Se le proporcionarán junto con su dispositivo. Además, también estaremos encantados de ofrecerle formación en línea siempre que la necesite. Todos los principiantes pueden dominar el uso de la máquina por sí mismos mediante estos dos métodos de entrenamiento.

P: ¿Podemos agregar aquí el soplete de oxicombustible a la máquina CNC Plasma 1530?

R: Claro, puede serlo. Decida si desea agregarlo de acuerdo con sus necesidades de producción.

Si le gusta nuestra mesa de plasma cnc con cortatubos aquí, llame para solicitar una cotización ahora.
