Máquina de corte por plasma CNC industrial de gran tamaño para conductos metálicos de sistemas de climatización

Breve descripción

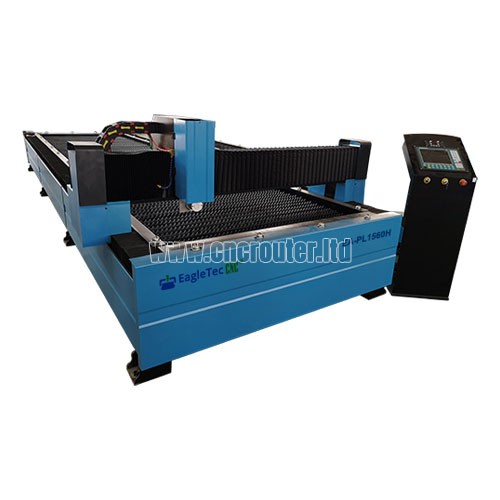

EA-PL1560H es una mesa de plasma CNC industrial con un gran tamaño de corte: 1500 x 6000 mm. Viene con una sola antorcha de plasma CNC Hypertherm y un cortador de plasma Hypertherm: powermax125. El sistema servo Yaskawa impulsa los tres ejes de movimiento (X/Y/Z); el sistema de corte por plasma es Shanghai FLMC F2300A; además, también incluye el controlador de altura de la antorcha THC. La máquina de corte por plasma que se vende aquí es una solución de corte perfecta para industrias ligeras, como la fabricación de sistemas HVAC.

Profundicemos en más detalles.

Si está interesado, consulte también la mejor máquina de corte por láser de fibra de EagleTec para la fabricación de conductos de HVAC.

Otros modelos similares que también te pueden interesar: máquina de corte por plasma cnc asequible (1500x3000mm), máquina de corte por plasma cnc 4 x 8 (1300x2500mm) y máquina de plasma cnc de pórtico

Demostración de trabajo: corte de una pieza de muestra a partir de una lámina fina con una mesa de plasma CNC grande

Mire el video de corte por plasma CNC aquí para comprender claramente esta máquina. Por cierto, es una buena opción para cortar placas finas con un generador de plasma de baja potencia como el de 63 A. ¡Disfrútelo!

Utilización de la mesa de plasma industrial

Campo de aplicación

La gran mesa de plasma CNC que se muestra aquí es ideal para plantas de metalistería industrial ligera, por ejemplo, una planta para fabricar conductos metálicos para sistemas de calefacción, ventilación y aire acondicionado.

Materiales aplicables

Adecuada para cortes rutinarios y de formas irregulares de diversas placas de metal, como acero al carbono, acero inoxidable, chapa galvanizada, aluminio, latón y más.

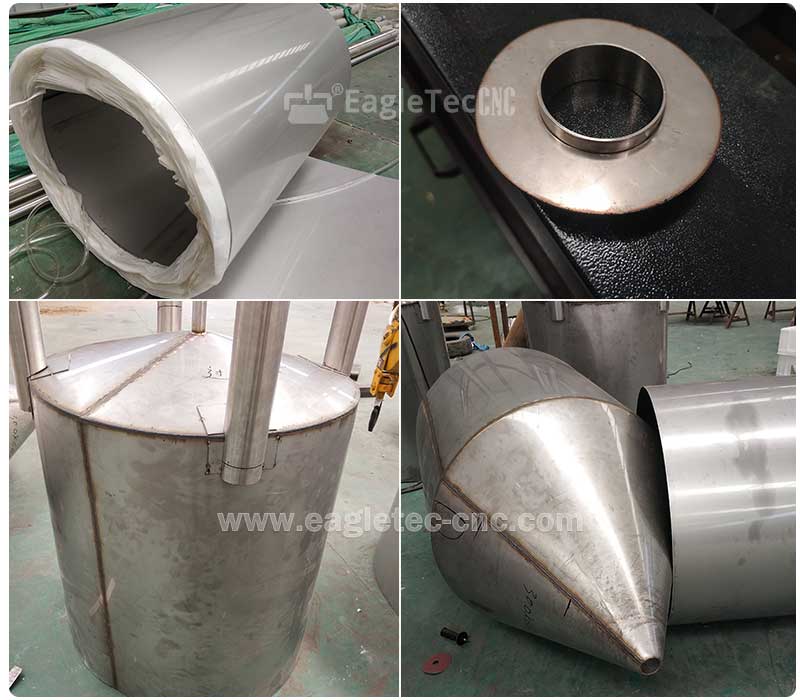

Proyectos completados con las mesas de plasma CNC de gran tamaño

Esta mesa de plasma industrial se utiliza a menudo para el trazado y corte de láminas metálicas de gran formato para la fabricación de productos metálicos, es decir, el corte de bobinas de acero en la fabricación de sistemas de climatización. A continuación, se muestran algunos proyectos de acero inoxidable completados con ella.

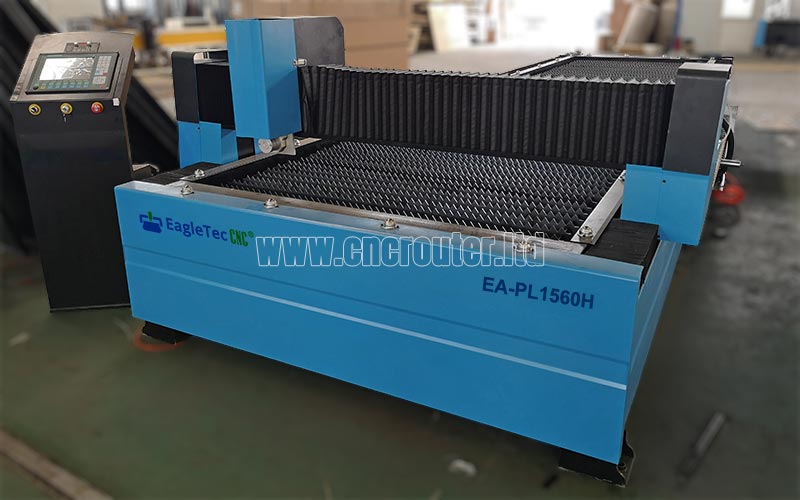

Detalles de especificación de la mesa de plasma CNC industrial 1500 x 6000

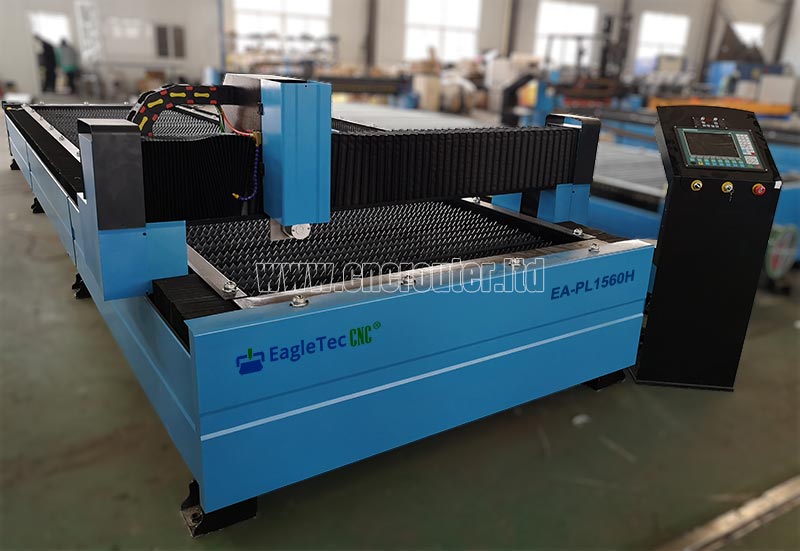

• La mesa de plasma está soldada con tubos de acero de paredes gruesas; Esta estructura tiene buena rigidez mecánica y satisface mejor las necesidades de producción de la industria ligera.

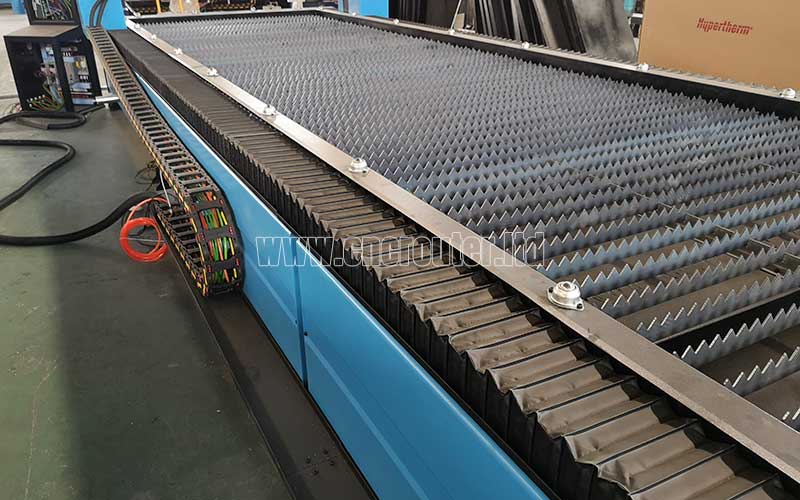

• La mesa de corte es una mesa de tiro descendente en forma de dientes de sierra. El ventilador de extracción está montado en la parte posterior de la máquina para la ventilación. También podemos construirla con una mesa de agua según sus necesidades.

• Las guías lineales de los tres ejes de movimiento tienen medidas confiables de protección contra el polvo para evitar que la escoria y el polvo caigan sobre sus superficies.

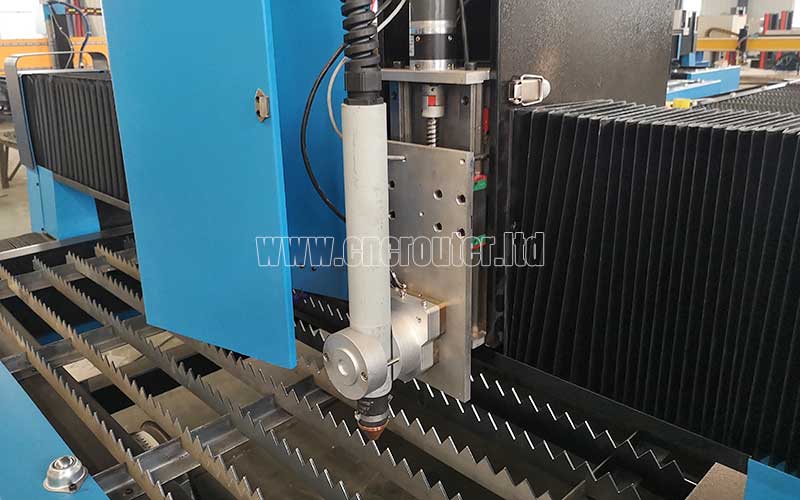

• Un mecanismo de tornillo de bolas dedicado realiza el ascenso y descenso del eje Z del plasma CNC.

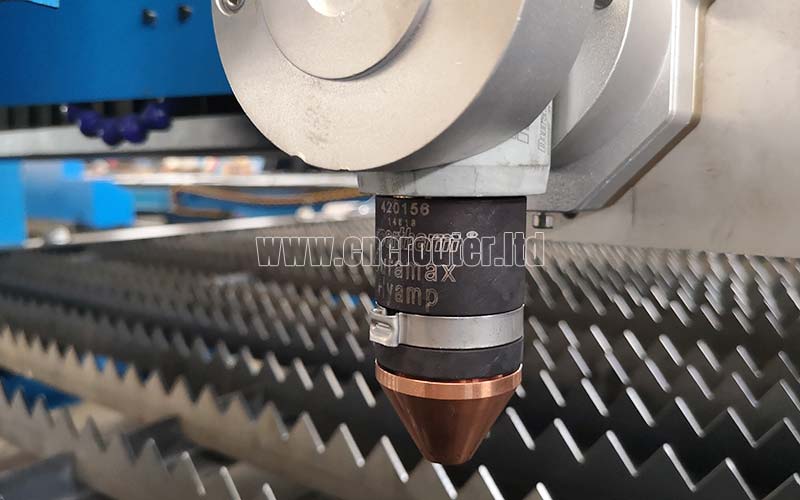

• La antorcha de plasma es un producto de marca: Hypertherm. Es reconocida como la mejor marca de cortadoras de plasma del mundo.

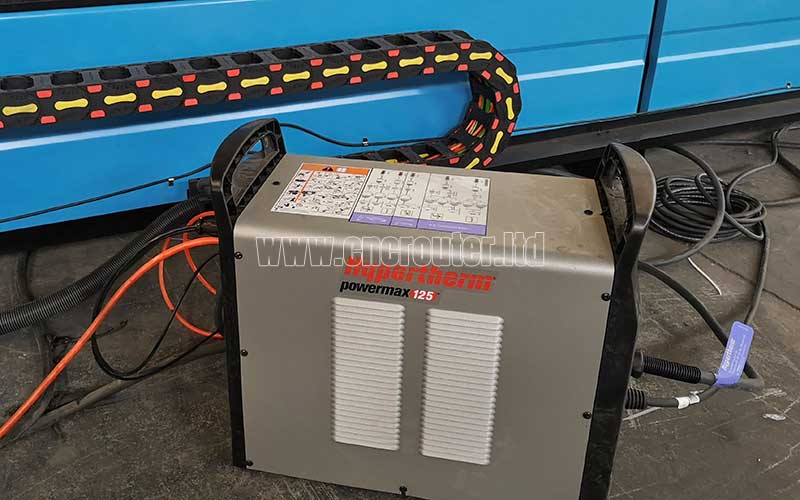

• Para combinar con la antorcha de corte, la máquina de plasma CNC viene con un cortador de plasma de 125 A: Hypertherm powermax125.

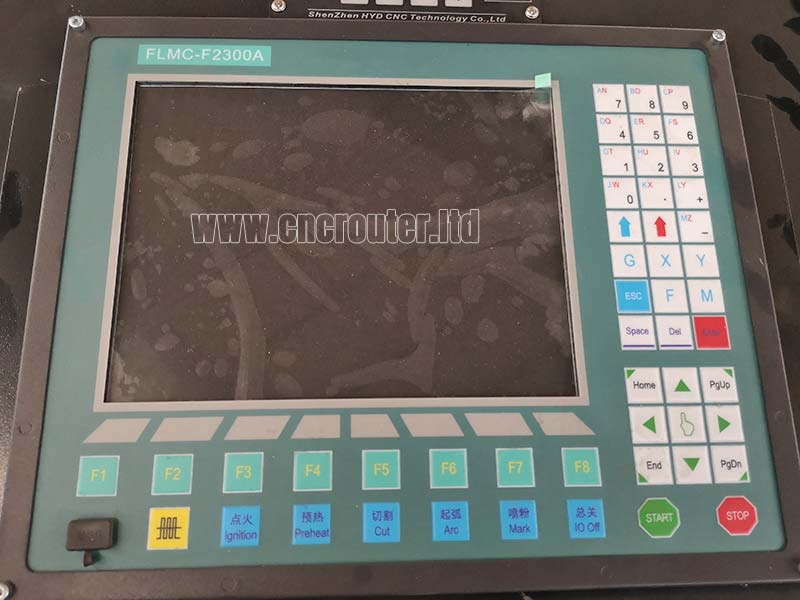

• El sistema de plasma CNC es el Shanghai FLMC-F2300A con opciones de programación sencillas, ya que el sistema tiene una biblioteca de dibujos de corte incorporada de las piezas estándar más utilizadas en aplicaciones industriales. Entrada de programa desde el disco flash USB.

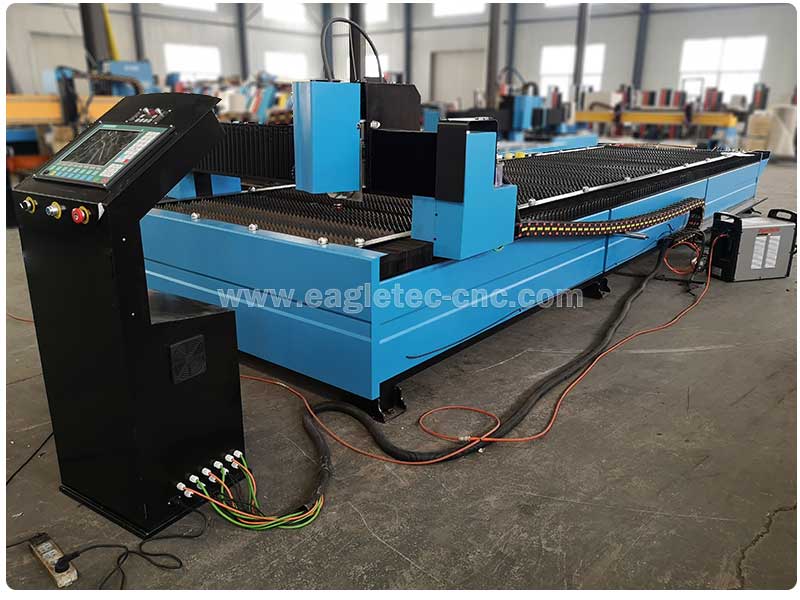

• Alrededor del área de corte hay rodillos para facilitar la operación de alimentación de la chapa.

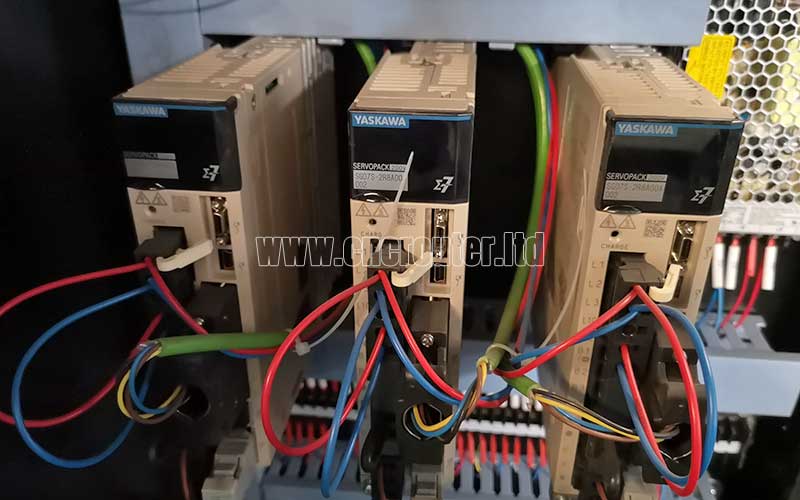

• Tres conjuntos de sistemas de servoaccionamiento de CA ejecutan un movimiento de tres ejes; el servo es un producto de marca: Japan Yaskawa.

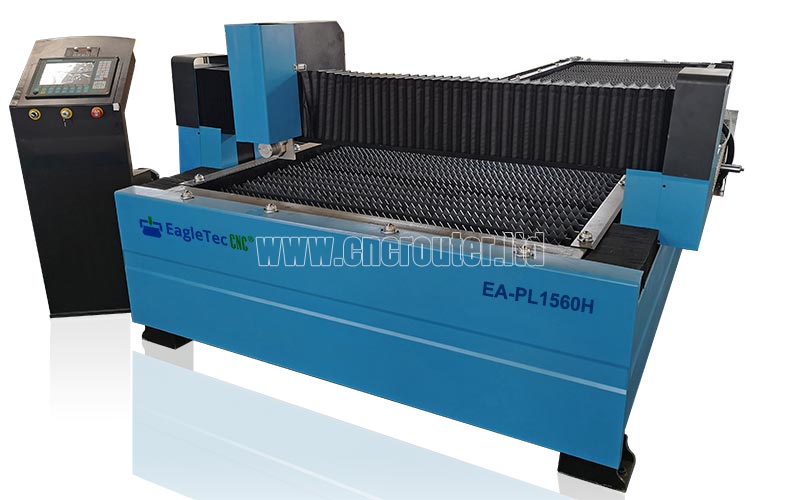

Detalles rápidos de la cortadora de plasma CNC industrial de 5 x 20

• Tamaño de corte por plasma de 1500 mm x 6000 mm: 5' x 20'

• Construcción con tubos de acero de pared gruesa

• Antorcha de corte por plasma CNC simple Hypertherm

• Viene con cortadora de plasma Hypertherm powermax125

• Sistema de plasma CNC Shanghai FLMC-F2300A con controlador THC

• Mesa de corte por plasma con corriente descendente en forma de dientes de sierra (mesa de agua como opción)

• Servoaccionamiento de CA completo Yaskawa

Soporte global y servicio posventa para la mesa de corte por plasma CNC industrial ligera EagleTec EA-PL1560H

• Cuando reciba la máquina, lo guiaremos en todo momento hasta que ponga la mesa de plasma CNC en producción. Se le proporcionará un tutorial completo en inglés, desde el hardware hasta el software, junto con la máquina de plasma. Es una guía práctica y específica para principiantes. La mayoría de los usuarios pueden dominar el funcionamiento del dispositivo siguiendo nuestra guía.

• Además, si tiene alguna pregunta, podemos brindarle orientación en línea en cualquier momento.

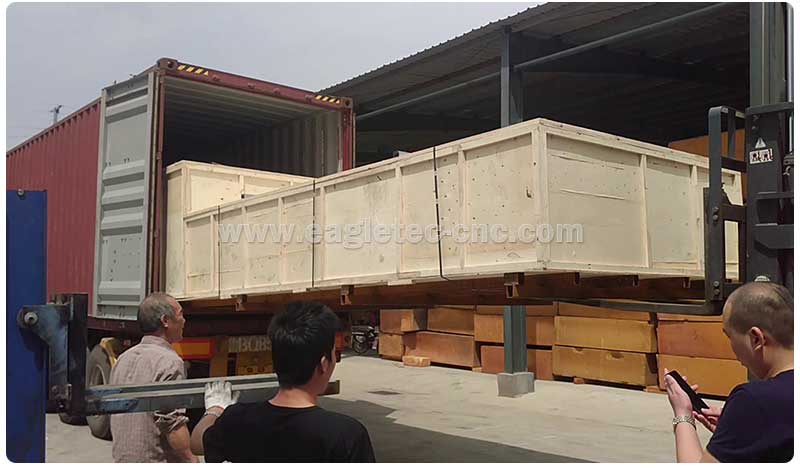

Embalaje y envío de la mesa de plasma para HVAC a la venta

• Primero, utilizamos material de envoltura para envolverla como embalaje interno.

• Segundo, la mesa de corte por plasma para HVAC se empaca en una caja de madera contrachapada resistente.

• Por último, se carga en un contenedor para su envío por mar.

Parámetros técnicos de la mesa de plasma industrial de gran tamaño

Preguntas frecuentes sobre la mesa de plasma CNC industrial EA-PL1560H

P: ¿Qué se necesita para operar la mesa de plasma CNC a la venta?

R: Para operar la máquina, necesitará aire comprimido. El rango de presión de aire adecuado debe ser de 0,6 a 0,8 Mpa. Si utiliza aire en su taller, no necesita comprar uno adicional.

P: ¿Podemos tener el soplete de oxicorte o un cabezal de perforación en esta gran mesa de plasma CNC?

R: Por supuesto que puede. Según su solicitud, podemos agregarle un cabezal de perforación a este dispositivo y convertirlo en una máquina de corte y perforación por plasma CNC; también podemos agregarle un soplete de oxicorte y convertirlo en una máquina de corte por plasma y llama CNC.

P: ¿Podemos tener más opciones para el cortador de plasma?

R: Sí, por supuesto. A excepción de powermax125, puede elegir Hypertherm (45amp, 65amp, 85amp, 105amp, 200amp) y HUAYUAN (63amp, 100amp, 120amp, 160amp, 200amp). Elija según sus necesidades.

P: ¿Cuál es el tiempo de entrega de esta cortadora de plasma CNC HVAC?

R: Son 15 días hábiles a partir de la recepción del depósito.

P: ¿Qué tipo de garantía brindan para la cortadora de plasma CNC industrial?

R: La garantía es de 12 meses a partir de la fecha de salida del barco; bajo garantía, disfruta del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables, como la boquilla o el electrodo.

El servicio o soporte técnico es constante. Siempre que necesite ayuda, contáctenos y recibirá una respuesta nuestra dentro de las 24 horas.

Si le gusta la mesa de plasma CNC industrial grande a la venta aquí, solicite una propuesta gratuita ahora.
