Máquina de corte por plasma CNC de doble propósito para tubos y placas - Mesa de plasma CNC

Breve descripción

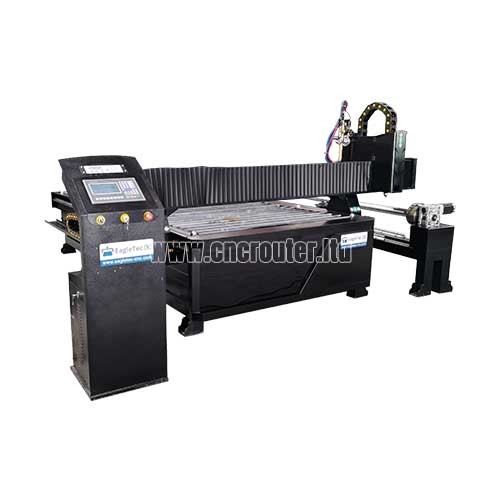

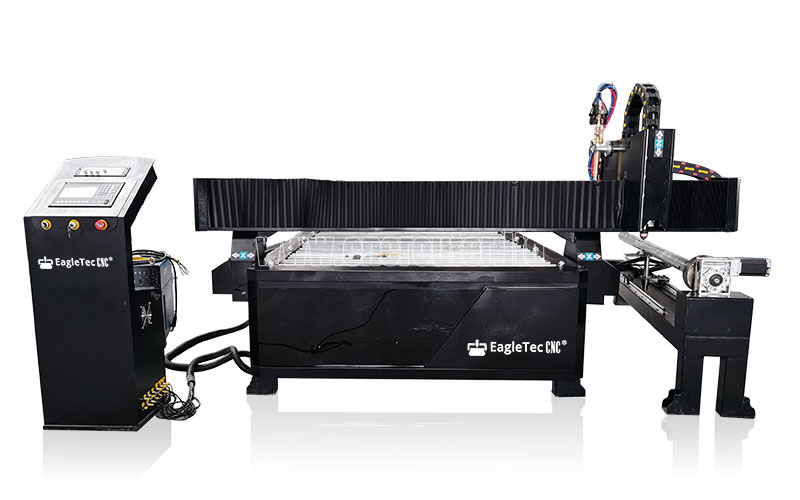

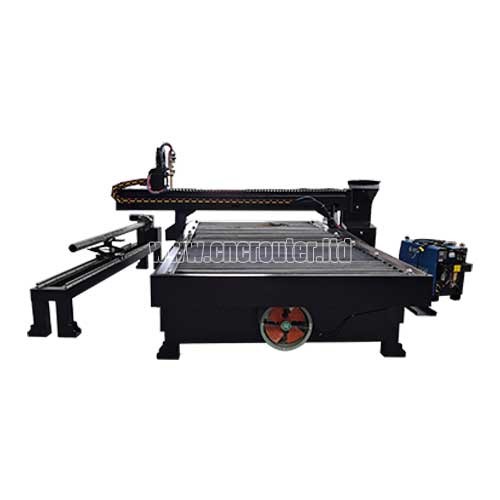

Esta mesa de plasma CNC a la venta de EagleTec CNC es el modelo EA-PL1325ST. Es una máquina de corte por plasma CNC integrada. Con doble propósito, puede hacer cortes de tubos redondos/circulares y placas de metal. La construcción es una máquina que combina una mesa de plasma y un accesorio de corte de tubos giratorio que es bueno para aplicar en proyectos de fabricación de cercas de tubos o tuberías de yacimientos petrolíferos. El tamaño de trabajo del plano es de 1300 x 2500 mm; el tamaño de trabajo del tubo circular/redondo es de 200 x 2500 mm. 200 mm aquí se refiere al tamaño del diámetro de un tubo circular. Para obtener un corte de calidad en superficies irregulares, el sistema de control automático de altura de la antorcha está equipado con la máquina de plasma CNC.

Máquinas similares con diferentes tamaños que pueden interesarle:

Mesa de plasma CNC con cortadora de tubos

Cortadora de tubos de plasma - máquina independiente

Cómo utilizar una máquina de corte por plasma CNC de doble propósito: vea la demostración aquí

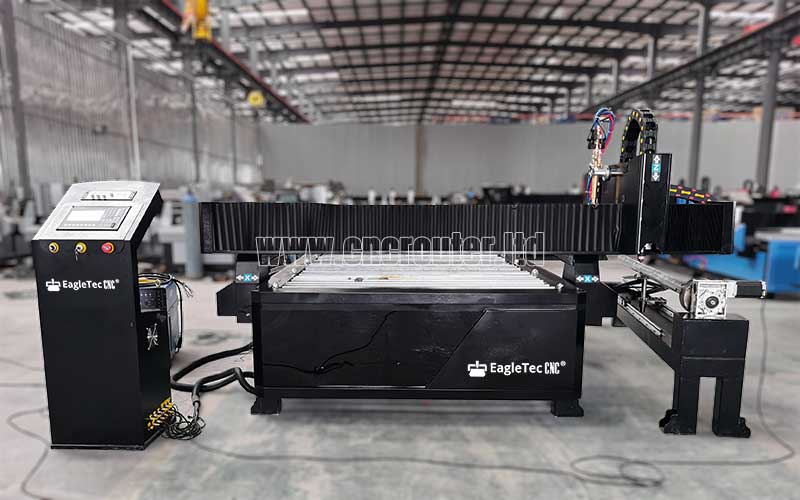

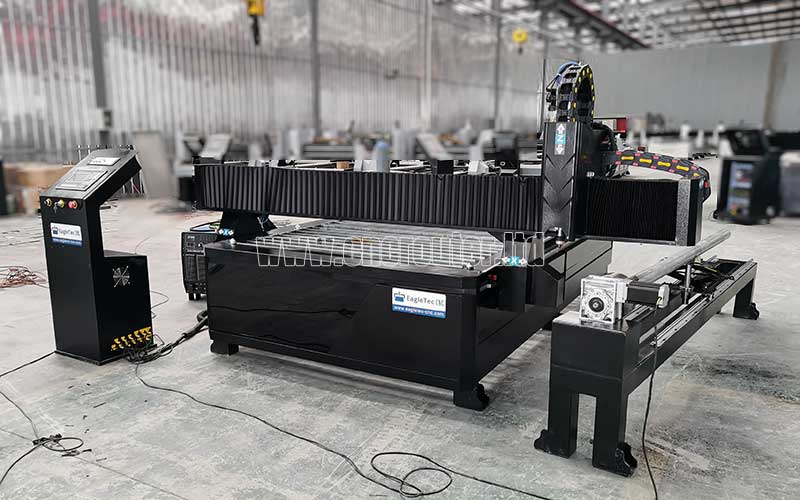

Máquina de corte por plasma de placas y tubos de acero CNC de nuevo diseño

Diseño exclusivo de la máquina de corte por plasma CNC de dos funciones EagleTec

● Una mesa de corte por plasma plana y un sistema de corte de tuberías rotativo están integrados en una sola máquina.

● La mesa de corte de tubos CNC es una mesa de eje giratorio colocada en un lado de la construcción principal.

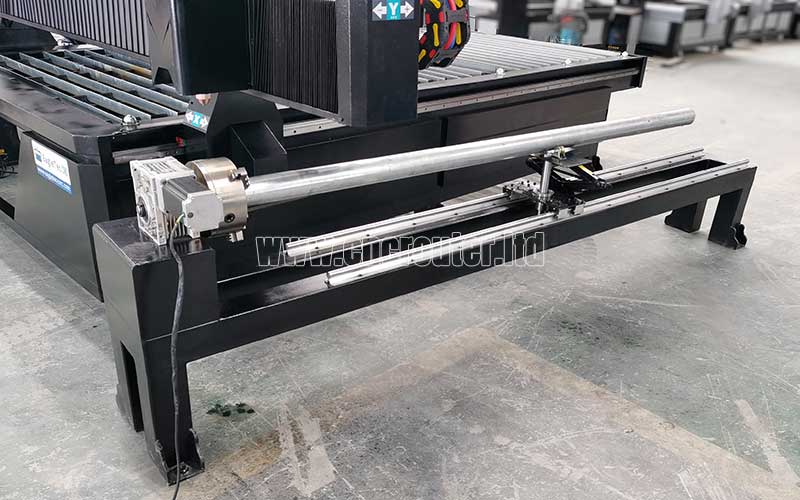

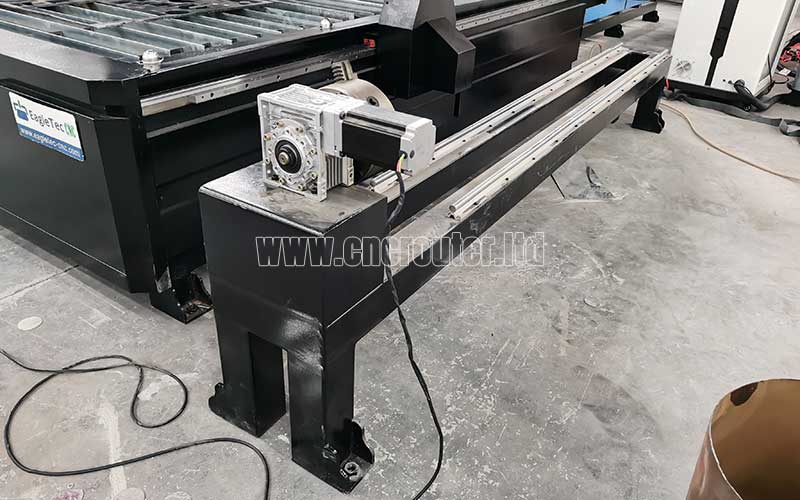

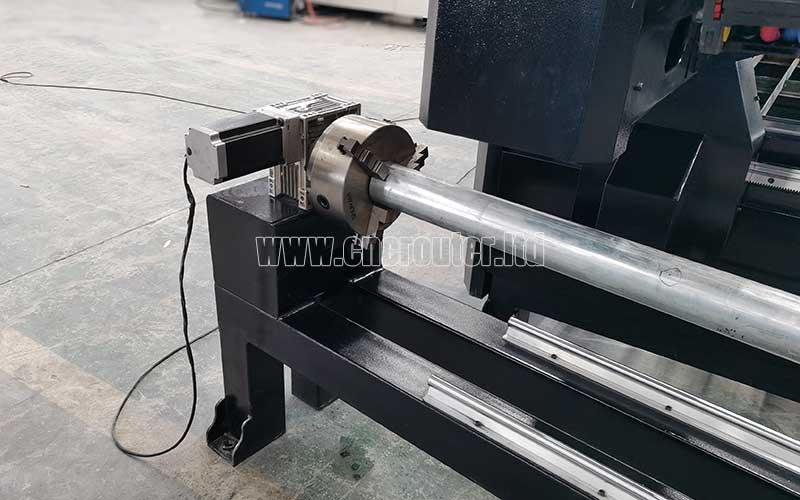

● Un extremo del dispositivo rotatorio es un mandril de 3 mordazas para sujetar un tubo circular; el mandril está conectado al motor de accionamiento a través de un reductor sinfín para formar su sistema de transmisión. Esta combinación es un mecanismo de transmisión muy estable.

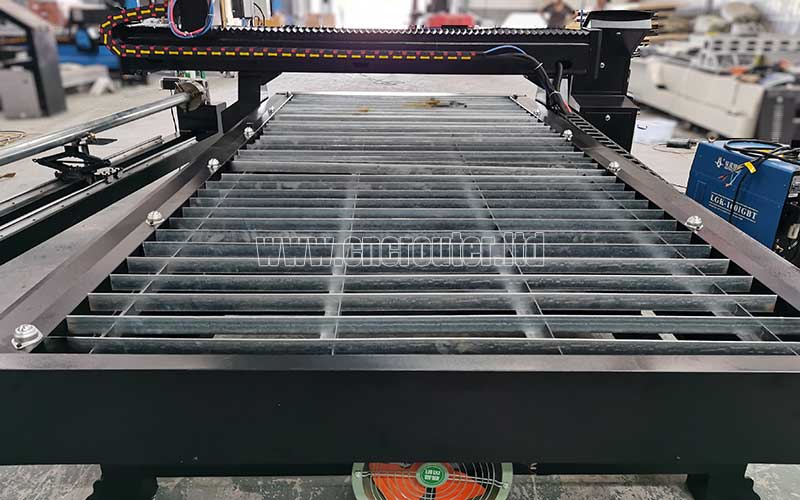

● La mesa de corte de placas es una mesa de corte por plasma con dientes de sierra.

● La configuración estándar está equipada con un soplete de plasma. Como opción, también puede agregar un soplete de llama a la máquina de corte por plasma CNC para tubos y placas.

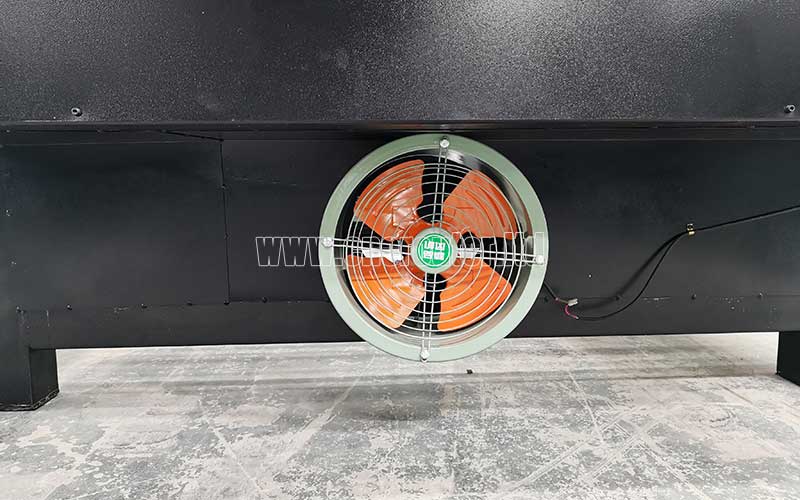

● Esta máquina viene con un ventilador de escape como ventilación, que se coloca en la cola de la máquina de corte por plasma CNC.

Accesorios gratuitos que vienen con la máquina CNC de plasma EagleTec para corte de tubos y placas

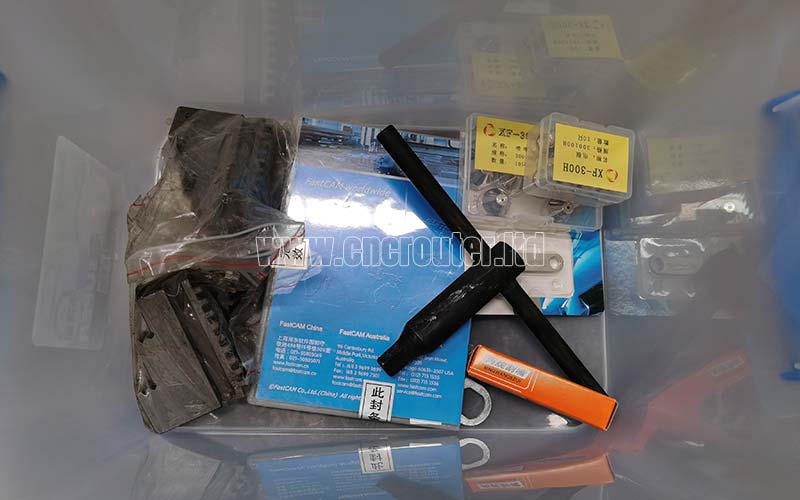

El conjunto completo de accesorios incluye software FastCAM (1 juego), unidad USB con tutoriales de usuario (1 pieza), accesorios rotativos (mordazas, llave) (1 juego), boquillas de corte de plasma (10 piezas) y electrodos de corte de plasma (10 piezas).

Detalles del paquete de la máquina cortadora de plasma CNC

• La viga debe desmontarse y colocarse sobre la plataforma de manera que el ancho de la máquina supere el ancho del contenedor.

• Utilice material impermeable para envolver completamente la cortadora de plasma CNC.

• Coloque la máquina sobre el palé.

• Sella la caja. Es un embalaje apto para el transporte marítimo.

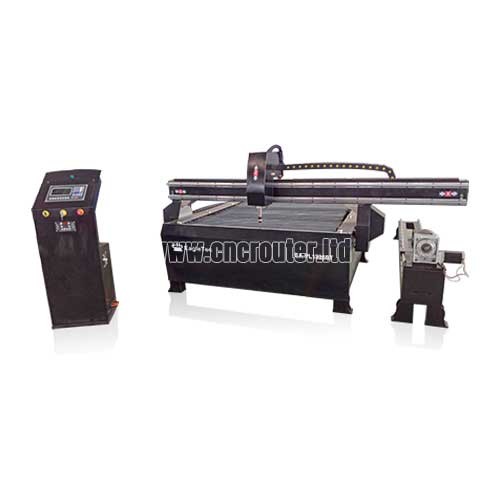

Detalles breves de la máquina cortadora de plasma CNC para placas y tubos redondos

● Bastidor completamente soldado de alta resistencia para aplicaciones industriales

● Combinación de mesa de quemado plana y accesorio para máquina cortadora de tubos redondos

● Tamaño de corte de placa de metal: 4x8 (1300x2500 mm)

● Tamaño de corte de tubo circular: 200x2500 mm (DxL)

● Rieles lineales de tipo cuadrado

● Controlador automático T.H.C (control de altura de la antorcha)

● Sistema de control de corte por plasma STARFIRE

● Doble accionamiento: paso a paso

Configuración opcional de la máquina cortadora de metales por plasma CNC para tubos y placas

Guía lineal

Las guías lineales se pueden actualizar de redondas a cuadradas según se solicite.

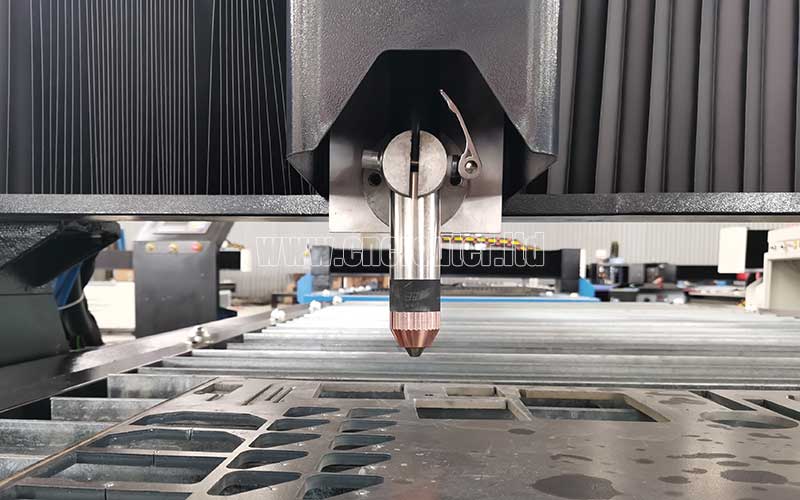

Soplete de corte de la mesa de plasma CNC con accesorio para tubos

Se puede agregar el soplete de corte por llama a la máquina de plasma CNC según se solicite y se realiza con dos sopletes (plasma y llama).

Sistema rotatorio

Hay más opciones en el tamaño de trabajo del cortador de tubos, excepto 200 mm; puede tener 300 mm, 400 mm y 500 mm.

Motores de accionamiento

El motor y el controlador se pueden actualizar al sistema de servoaccionamiento de CA de Panasonic.

La utilidad de la máquina de corte por plasma CNC de doble propósito a la venta

Campo

Trabajos de metal para tuberías: corte de orificios para tuberías, entallado de tuberías, fabricación de cercas para tuberías, proyectos de tuberías para yacimientos petrolíferos y más.

Trabajos de metal con planos: corte de letreros, letras, formas, orificios y gráficos en láminas de metal.

Materiales

Acero al carbono, acero dulce, acero galvanizado, acero inoxidable y metales no ferrosos.

Soporte técnico experto para cortadora de plasma CNC de tubos redondos y placas EagleTec

● Junto con nuestra máquina de plasma se le proporcionará un manual detallado (en formato PDF y video) con instrucciones paso a paso. Todos los manuales se realizan con su máquina exacta, solo de esta manera podemos brindarle el manual más preciso.

● Y tenemos el placer de ofrecerle soporte en línea personalizado cuando lo necesite. Lo guiaremos en todo momento hasta que ponga su máquina de plasma en producción.

Parámetros técnicos de la máquina cortadora de plasma CNC para tubos y placas

Preguntas frecuentes

P: ¿Hay un control remoto para el controlador CNC?

R: Sí, la unidad de control remoto está disponible. Pague un costo adicional y la obtendrá.

P: ¿Puede decirme qué modelo de controlador instalaría?

R: El controlador para la máquina de plasma EA-PL1325ST es Starfire SF2100.

P: ¿Cómo se verifica la precisión de la máquina y se establece el impulso correcto para la mesa?

R: La máquina de plasma CNC EagleTec se someterá al siguiente proceso:

Conectamos un trazador a la antorcha y bajamos el cabezal para hacer una marca en el material;

Luego cambiamos al modo PASO en Starfire y establecemos la distancia de paso a 100 mm u otro tamaño que queramos;

A continuación, movemos X e Y y bajamos el cabezal nuevamente para hacer una marca.

Por último, verificamos si la distancia de recorrido real es consistente con la distancia de paso en Starfire. Cuando los dos coinciden exactamente, obtenemos el valor de pulso correcto.
