Torno CNC de madera para fabricación de bates de béisbol - EagleTec

Breve

La producción de bates de béisbol es un área de aplicación importante de los tornos para madera. Para desarrollar un torno que sea más adecuado para tornear bates de béisbol, utilizamos hojas de sierra en lugar de cortadores de carburo originales para reducir la vibración y el chirrido causados por el proceso de rotación, logrando así resultados de torneado más perfectos.

No hace falta decir que es el torno con mayor productividad para trabajos con bates de béisbol. Si está buscando un torno cnc para madera especialmente para fabricar bates de béisbol de madera, el EagleTec EA-TL1516TT es el modelo adecuado para usted.

Demostración en vídeo: cómo se produce un bate de béisbol con un torno de madera CNC

Este vídeo muestra todo el proceso de giro de los bates de béisbol, de principio a fin. Mírelo y podrá hacerse una buena idea de cómo se fabrican los bates de béisbol.

Ventaja del torno CNC para bate de béisbol EagleTec

• Teniendo plenamente en cuenta las características de producción de los bates de béisbol, inspirado en la producción máxima, este es un torno cnc para carpintería duradero y de alto rendimiento que es especialmente bueno para la fabricación de bates de béisbol.

• El cabezal es accionado por un motor asíncrono extremadamente potente de 4 CV.

• El contrapunto se puede mover a cualquier posición en la mesa del torno y bloquearse para adaptarse al trabajo en cuestión. Es un contrapunto accionado por aire.

• La base del torno está hecha de un proceso de fundición integral y es lo suficientemente rígida como para realizar fácilmente una variedad de trabajos de torneado de madera. Para minimizar la tolerancia de producción, la base se fresa mediante un centro de mecanizado CNC. (No es una producción terminada a mano)

Detalles rápidos del torno CNC para madera EagleTec para bate de béisbol

• Rango de diámetro de trabajo: 20 mm a 200 mm

• Rango de longitud de trabajo: 100 mm a 940 mm.

• Motor asíncrono trifásico de 3 KW (4HP) como motor impulsor del rotativo

• cortador de hoja de sierra eléctrica

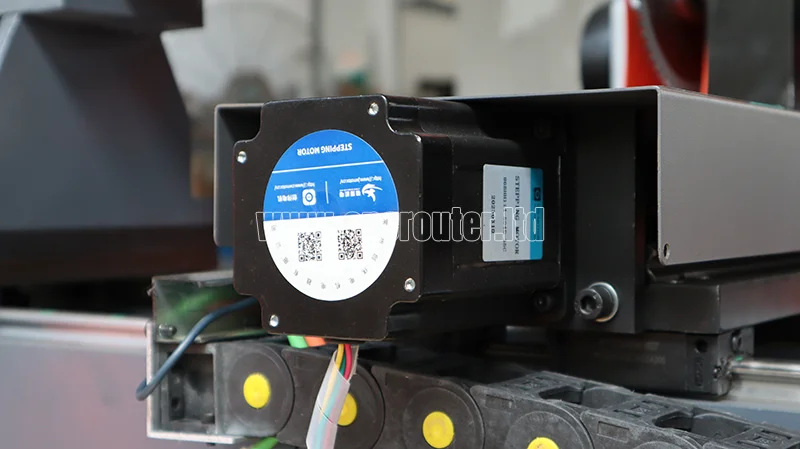

• Motores paso a paso para accionar los ejes X Y Z

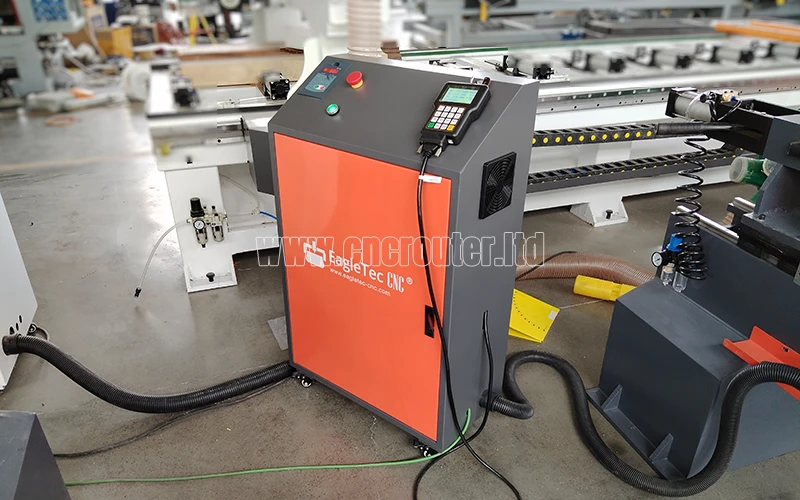

• Controlador portátil de torneado de madera: RichAuto con interfaz de comunicación USB

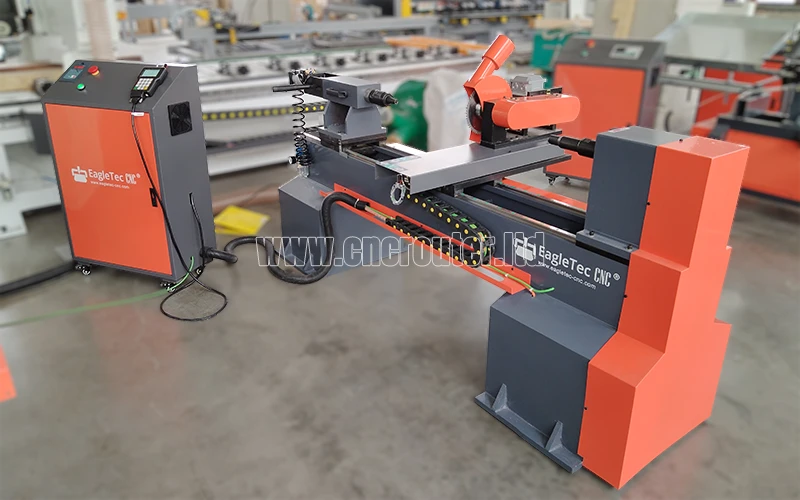

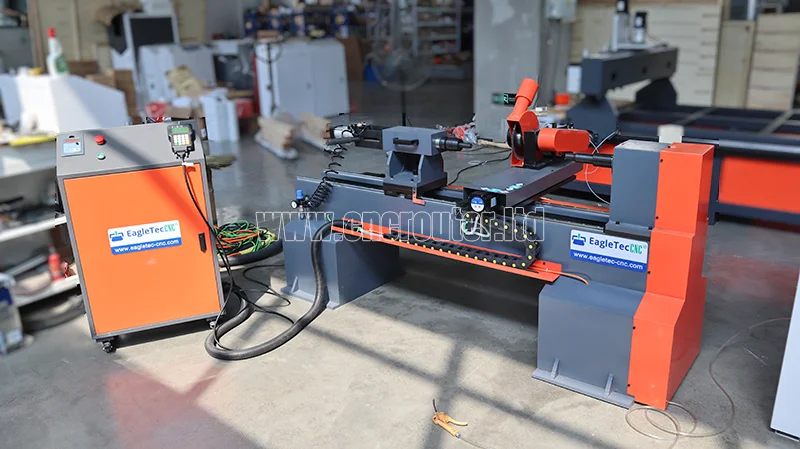

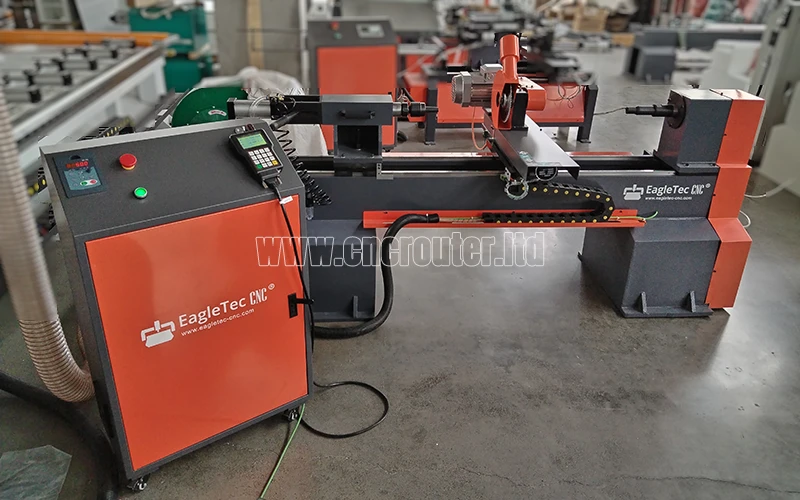

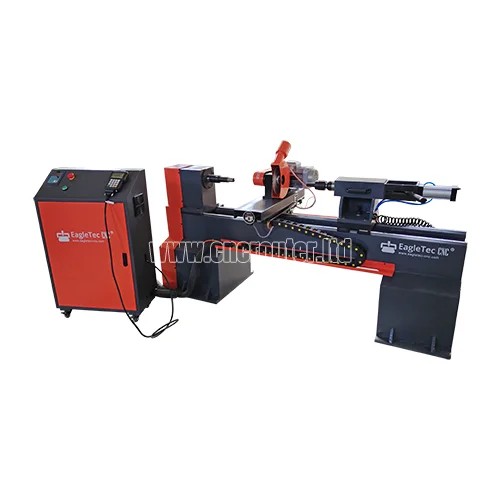

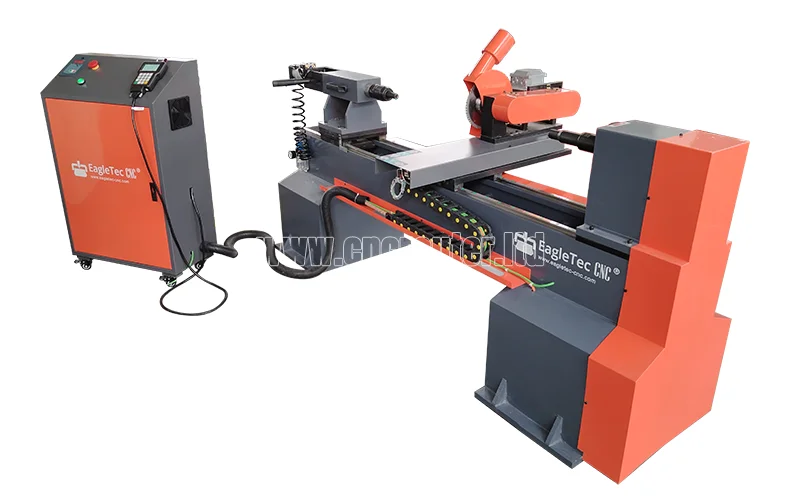

Se ha lanzado el nuevo modelo de segunda generación

Viene con una sola unidad operativa y un cabezal de sierra motorizado.

La demostración laboral de segunda generación

Un cliente estadounidense proporciona el dibujo del bate de béisbol. La sección más delgada del mango no mide más de 1" y la sección más gruesa del cañón mide 2,5". En nuestro taller encontramos un tocho de madera bastante grande, un cuadrado de madera de pino de 70x70x880mm. Aunque la pieza de madera es lo suficientemente grande, desde una perspectiva de eficiencia de producción, no es una combinación perfecta para el tamaño del murciélago. Le tomó 12 minutos completar el bate. Pero esto se debe al mayor tiempo de corte causado por los trozos de madera de gran tamaño que utilizamos. Esto no es causado por la máquina. La máquina del vídeo puede completar el trabajo en 7 minutos si utilizamos un tocho del tamaño adecuado. El tocho perfecto debe ser redondo (no cuadrado) con un diámetro de 66 mm. La madera que empleamos en la demostración es cuadrada con un diámetro exterior de 98 mm. Por lo tanto, cortarlo de 98 mm a 66 mm es una pérdida de tiempo. Por lo tanto, las primeras 7 pasadas son para cortar la madera cuadrada en forma redonda. Debido a esto, terminamos el proyecto del murciélago en 12 pases. Por eso el torno tarda 12 minutos en fabricar el bate de madera. Para la producción en masa de bates de béisbol, el tocho ideal debe ser redondo con un diámetro de 1 a 2 mm mayor que el diámetro del cilindro del bate de béisbol. Los tochos redondos siempre son mucho más eficientes que los cuadrados cuando se hace un bate de béisbol en un torno.

En comparación con el modelo anterior, ¿qué ventajas tiene EagleTec de segunda generación?

Los bates de béisbol son largos y tienen una sección delgada. La sección más estrecha del mango del bate mide sólo 25 mm o 22 mm. Suponiendo que el eje principal hace girar los murciélagos a 3000 RPM, tendríamos problemas con algunas oscilaciones a medida que avanzamos hacia la pasada final. Solo podemos eliminar las oscilaciones reduciendo las RPM del husillo. La segunda generación reemplaza las herramientas de torneado ordinarias con un cabezal de sierra motorizado.

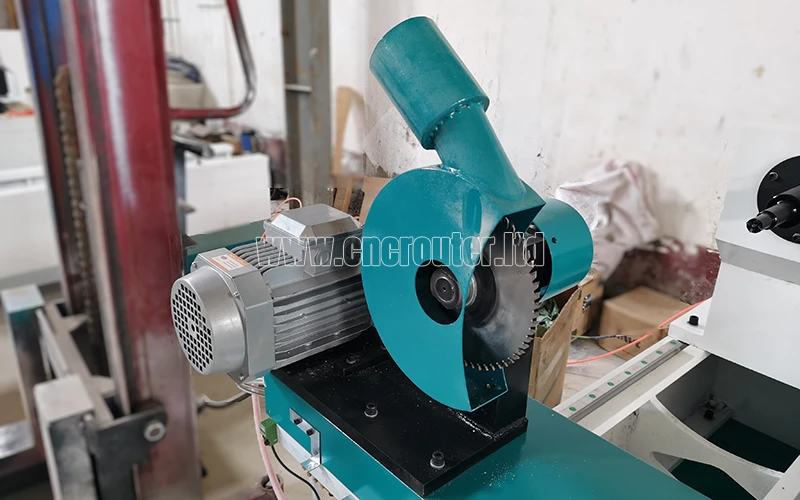

Al girar, el cabezal de la sierra gira a alta velocidad para conseguir un acabado bonito y limpio, por lo que el husillo principal no tiene que funcionar a alta velocidad. En cambio, el husillo del torno funcionaría a baja velocidad para garantizar que cada rincón del bate fuera cortado/fresado. Las bajas RPM del husillo principal pueden evitar eficazmente que los murciélagos se bamboleen en la última pasada. Es la principal ventaja de la segunda generación, que le proporciona un mejor acabado de corte que la primera generación y minimiza el tiempo de lijado/acabado después de mecanizar los murciélagos.

Además, un cortador estilo hoja de sierra reduciría el tiempo del ciclo (permite girar los murciélagos en menos tiempo que la 1.ª generación) y tendría un poco más de capacidad para hacer ángulos más pronunciados. Si solo fabrica bates de béisbol, la Segunda Generación sería la opción perfecta para sus necesidades.

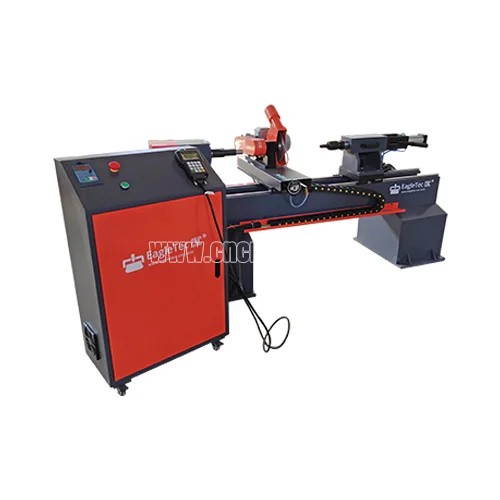

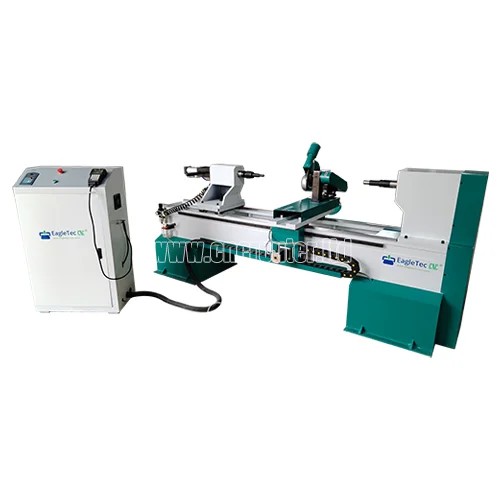

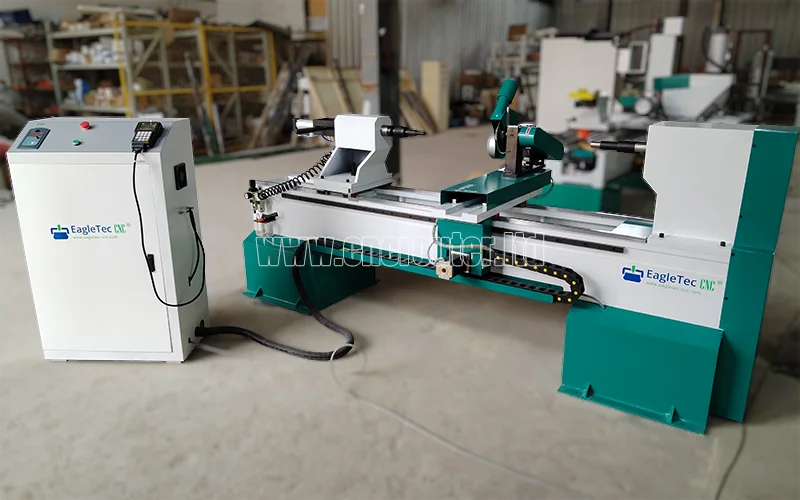

La versión mini de segunda generación ET-TL1020 PRO llegará al mercado en 2024

P: ¿Tiene esto una opción para conectarle una aspiradora?

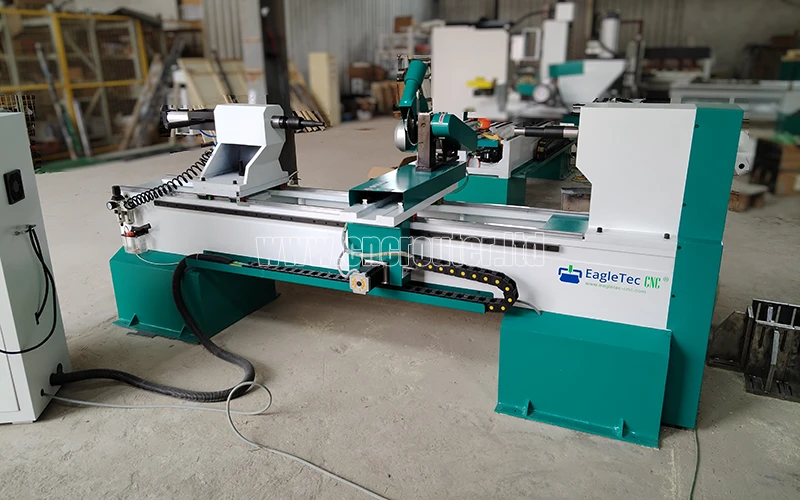

R: Sí, lo hace. Puedes ver en la foto que tenemos el torno equipado con una zapata guardapolvo cerca de la hoja.

En comparación con la grande ET-TL1530 PRO, adopta el mismo diseño de cabezal de sierra eléctrica; pero te traerá beneficios en los siguientes aspectos:

• Tamaño más pequeño, muy amigable para los usuarios cuya tienda tiene algunas limitaciones de espacio.

• Puede ahorrarle muchos costos de envío.

Aquí hay una demostración recortada del mini torno de murciélago cnc EagleTec para su revisión.

Aplicación del torno CNC de murciélagos para madera

Industria

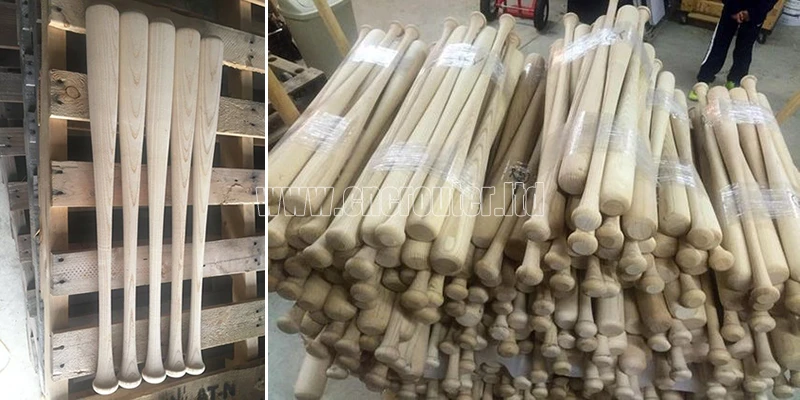

Bueno para fabricar bates de béisbol, girar palos indios y piezas de escaleras. Y el acabado del torneado es bastante bueno. Consulte las siguientes fotografías.

Materiales buenos para

Todo tipo de maderas en formas cuadradas o redondas.

Capacidad de mecanizado

Sólo torneado de madera.

¿Cuánto tiempo tarda el torno de madera de doble eje en terminar un bate de béisbol?

La respuesta simple, pero frustrante: depende. Factores como el tamaño del murciélago, el tamaño de la madera en bruto, la cantidad de cincel y la velocidad de alimentación del torno pueden afectar el costo de tiempo. Sin embargo, podemos darle una idea aproximada mediante un análisis. Supongamos que el bate mide 34” (863,6 mm) de largo y la parte más delgada del mango mide 0,921” (23,39 mm). La velocidad de avance del torno para madera es de 14,7”/min (375 mm/min) y el trabajo requiere seis pasadas como máximo. demostrado en el video de arriba; con 2 cinceles, podemos hacer 2 pasadas en un viaje, es decir, 3 viajes para el proyecto torneado, tomará 6,9 minutos completar el torneado de madera. , el torno de doble eje aquí gira dos murciélagos en un ciclo de trabajo, por lo que obtienes 2 murciélagos en 6,9 minutos, es decir, 3,45 minutos por cada murciélago. Espero que te resulte útil.

¿Qué software se utiliza para la programación de torneado de madera?

EagleTec CNC utiliza AutoCAD como software de programación para este torno cnc para madera. No es difícil si tienes algunos conocimientos básicos de AutoCAD. Lo que debemos hacer para la programación es dibujar el patrón (solo unas pocas líneas rectas y tallas) con medidas específicas y guardar el archivo con el nombre de extensión ***.dxf. Haga clic en los tutoriales del programa de torneado de madera para obtener más información.

Características del torno de madera CNC para la fabricación de bates de béisbol

• La velocidad del motor de giro varía de 0 a 3000 RPM. Se monta un inversor para controlar la velocidad del motor de giro.

• Se adopta el controlador numérico Richauto A132, que está dedicado a máquinas de torno cnc para madera. Es un controlador sencillo para usuarios, incluso principiantes. Lee el archivo ***.dxf directamente; Ya no es necesario crear la trayectoria de código G para proyectos de torneado de madera.

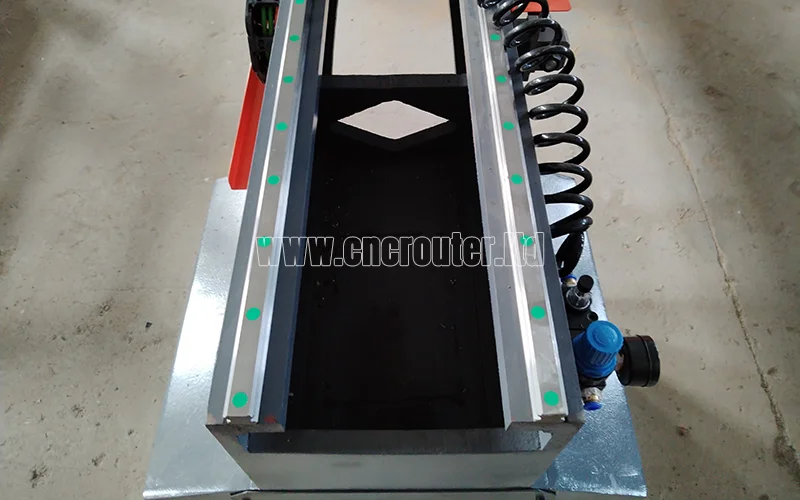

• La guía lineal HIWN de Taiwán y la configuración de husillo de bolas TBI ofrecen al torno alta precisión de transmisión y longevidad.

• El cuerpo del torno para madera está totalmente fundido en hierro para garantizar la rigidez de la máquina.

• Sistema de lubricación central para guías lineales y rodamientos completos de torno.

Accesorio estándar para torno CNC de bates de béisbol

El accesorio predeterminado para EA-TL1020 incluye:

• Caja de herramientas – 1 pieza

• Flash USB con tutoriales de torno (tanto en PDF como en vídeo) – 1 pieza

• hoja de sierra de una pieza

• Sensor – 1 pieza

• Botón ON/OFF – 1 Pieza

• Llave inglesa – 1 pieza

Preguntas frecuentes sobre el torno CNC de madera Eagle Tec para bates de béisbol

P: ¿Existe algún caso de cliente para nuestra referencia?

R: Sí, lo hay. Consulte los dos casos siguientes haciendo clic:

Caso 1. Hussain de Bahrein

Caso 2. Perra de Myanmar

P: ¿Realizan envíos a Estados Unidos con frecuencia o no tanto? ¿Las piezas tienen un precio razonable para las necesidades futuras?

R: Realizamos envíos a Estados Unidos con frecuencia y realizamos envíos allí casi todos los meses. Podemos enviarle algunos documentos de envío para demostrarlo.

Por supuesto, las piezas para futuras necesidades tienen un precio razonable. Sólo nos dejan poco margen y más importante para nosotros mantener una buena relación con nuestros clientes. Según los comentarios de los usuarios, la mayoría de los usuarios no necesitan reemplazar piezas dentro de 2 años. Sólo necesitan reemplazar las cuchillas periódicamente.

P: ¿Este envío se realiza directamente desde China?

R: Sí, lo es.

P: ¿Existe algún tutorial para el torno para madera?

R: Junto con su torno, se le proporcionarán tutoriales completos, que incluyen hardware y software. Todos los manuales están en inglés. Como opción, puedes descargarlo gratis desde nuestro sitio.

P: No tengo experiencia en CAD. ¿Ofrecen o venden algún servicio CAD o archivos para bates de béisbol?

R: Ofreceríamos tutoriales completos con el torno. Además, tenemos algunos archivos bat existentes en la mano y podemos enviárselos junto con el torno.

P: No tengo acceso a energía trifásica. ¿Ofrecen la máquina con VFD o con monofásico de 240 voltios?

R: Sí, se puede construir en monofásico de 240 voltios.

P: ¿Cuál es el requisito de aire para la unidad? Veo en el sitio web de 0,6 a 0,8 MPa (87-116 psi), pero ¿qué volumen de aire se requiere? Y el aire sólo es necesario para sujetar y soltar las piezas, ¿correcto? Queremos comprender el tamaño necesario del compresor y del tanque.

R: Correcto. Sólo se requiere aire para sujetar y soltar las piezas. Incluso el compresor más pequeño serviría para este propósito.

P: Confirme cuál es la pieza más larga que podemos mecanizar razonablemente a partir de piezas/palanquillas de 37" (940 mm). Ocasionalmente necesitamos un producto terminado de 35" o 36" (914,4 mm).

R: Confirmamos que el torno EagleTec puede mecanizar productos terminados de 35" o 36" a partir de palanquillas de 37".

P: ¿Cuál es el tamaño de la hoja y el tamaño del orificio del eje en la hoja para el cabezal de sierra motorizado?

R: Es la típica hoja diseñada para trabajar la madera con un diámetro de 200 mm, 60 dientes y un orificio de eje de 30 mm. Para una futura sustitución, el número de dientes no tiene que ser exactamente el mismo; pero la hoja debe estar diseñada para cortar madera. Cuantos más dientes, mejor será el acabado del corte. Por supuesto, al realizar el pedido del torno también se pueden pedir 3 o 5 hojas de sierra adicionales como repuesto. Si le resulta difícil encontrar el repuesto de cuchillas en su local, podemos ofrecerlas a la venta.

P: ¿Qué mantenimiento se requiere: grasa, limpieza, etc.?

R: En cuanto al mantenimiento, limpie y lubrique periódicamente los rieles guía y las rejillas. Eso es todo.

P: ¿No hay cojinetes para lubricar en la cabeza o en la cola de la máquina, ni en el cabezal de la sierra?

R: No requieren mantenimiento ya que todos vienen con su grasa.

P: ¿Cuál es la garantía?

R: Todos los tornos cnc para madera EagleTec tienen una garantía de 12 meses desde la fecha de salida. Disfrutará de un reemplazo gratuito de las piezas rotas (excluidas las piezas vulnerables) durante la garantía. Para obtener más detalles, consulte nuestra cláusula de garantía.

P: ¿Cuál es el método de pago?

• Si el torno está en stock, primero tomaremos fotos y videos para su verificación; Si todo está bien, el pago total deberá realizarse mediante T/T (transferencia telegráfica) antes de la entrega.

• Si las acciones no están disponibles, 40% T/T como depósito; la producción continuará una vez recibido el pago inicial; Cuando tengamos la máquina lista, le mostraremos fotos y videos, y luego el saldo deberá arreglarse antes de la entrega.

P: ¿Dónde encontrar piezas de repuesto para el torno después de la garantía?

R: Cualquier cosa que necesite, repuesto o soporte, siempre estaremos aquí para ayudarlo. Sólo contáctenos.

P: Si es solo una pieza la que se rompe, ¿cuál es el tiempo de envío de las piezas nuevas?

R: El envío por FedEx Express tardará entre 5 y 7 días.

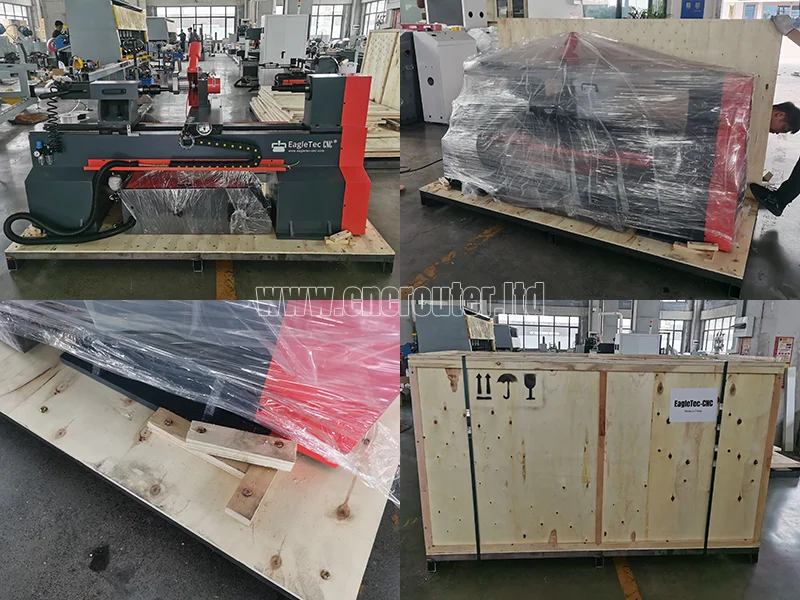

P: ¿Cómo nos envían la máquina?

R: Los bates de béisbol que fabrican tornos de madera CNC se pueden enviar a cualquier país o región por mar. Según los términos de CNF, el primer viaje desde nuestra fábrica hasta el puerto de su país podemos encargarnos nosotros; luego, usted es responsable de organizar el segundo viaje desde el puerto hasta su empresa.

P: ¿Cómo se me notificará cuando llegue al puerto de entrada?

R: No te preocupes. Tres o cuatro días antes de que llegue la máquina, la sucursal estadounidense del transportista le enviará un aviso de llegada por correo electrónico o por teléfono.

Si esta es la máquina adecuada que está buscando, contáctenos ahora.
