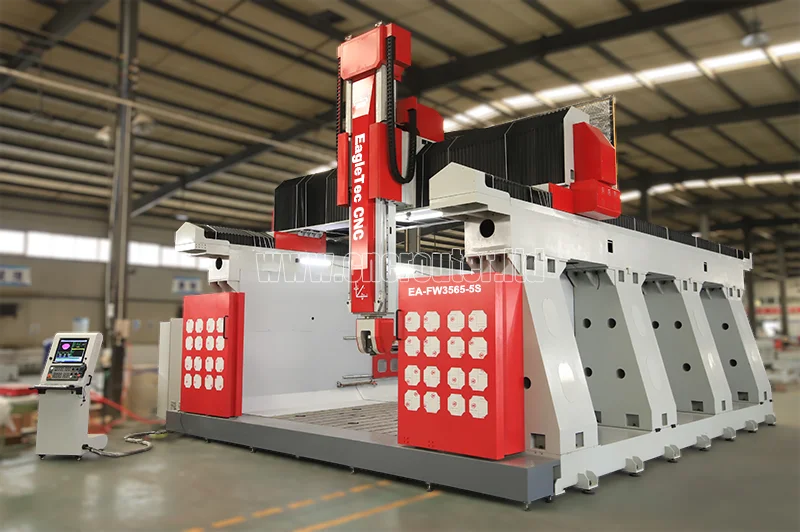

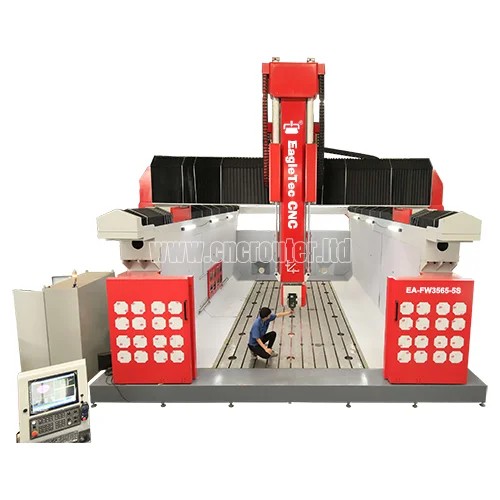

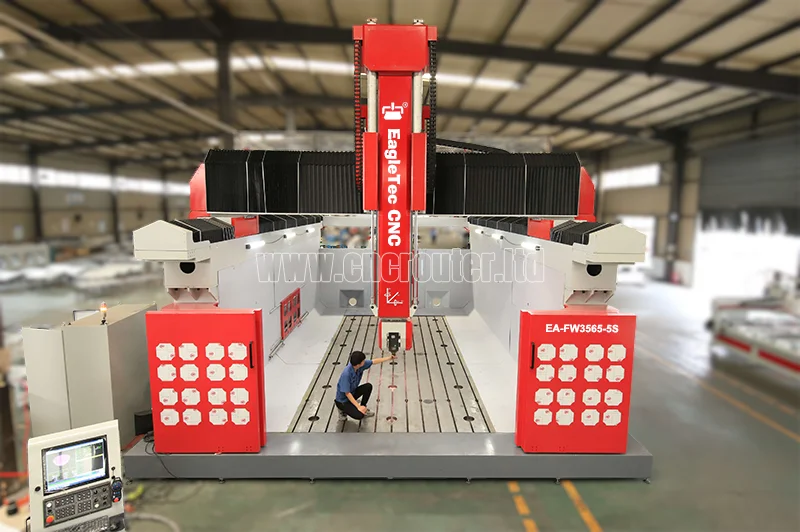

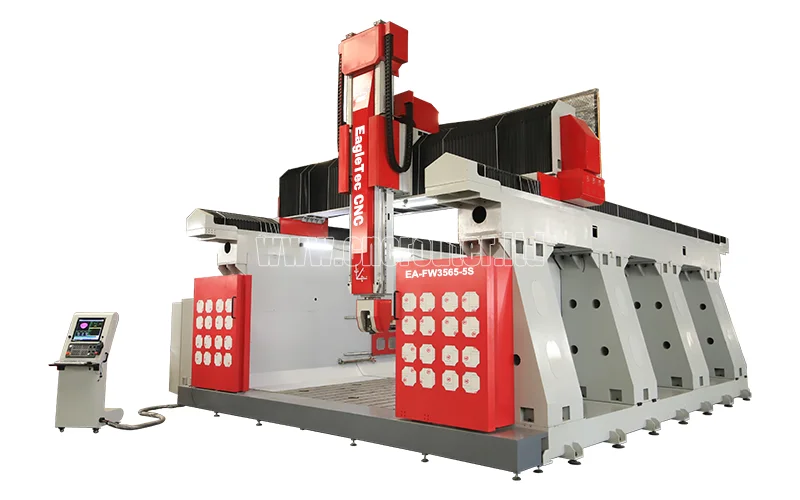

Máquina enrutadora CNC de 5 ejes de alta resistencia para producción de moldes y patrones de fundición

Breve descripción

EA-FW3565-5S PRO es una herramienta eléctrica de 5 ejes con RTCP para la industria pesada diseñada para fabricar patrones de fundición, moldes y creación de prototipos con materiales como madera, plástico, aluminio y poliestireno. El peso propio de 45 toneladas es una demostración de su capacidad de mecanizado y rendimiento. Además, viene con técnicas de fabricación líderes en la industria y configuraciones de máquinas enrutadoras CNC de primera clase; Todos estos juntos crean su gran calidad. ¡Máquina enrutadora CNC de 5 ejes de alta resistencia a la venta a un precio razonable y el mejor soporte posventa ahora! Aprendamos más.

Si está buscando una máquina de 5 ejes de tamaño más pequeño, consulte la mejor enrutador cnc de 5 ejes para madera

Usos del enrutador CNC de servicio pesado EagleTec de 5 ejes

Campo aplicable

Las aplicaciones típicas incluyen producción de patrones y moldes de fundición, creación de prototipos automotrices, aviación (piezas y conjuntos estructurales compuestos para el sector aeroespacial), construcción de moldes para barcos, yates y embarcaciones, carpintería arquitectónica, fabricación de válvulas y bombas, fabricación de sistemas de energía eólica, moldes para maquinaria de minería y más.

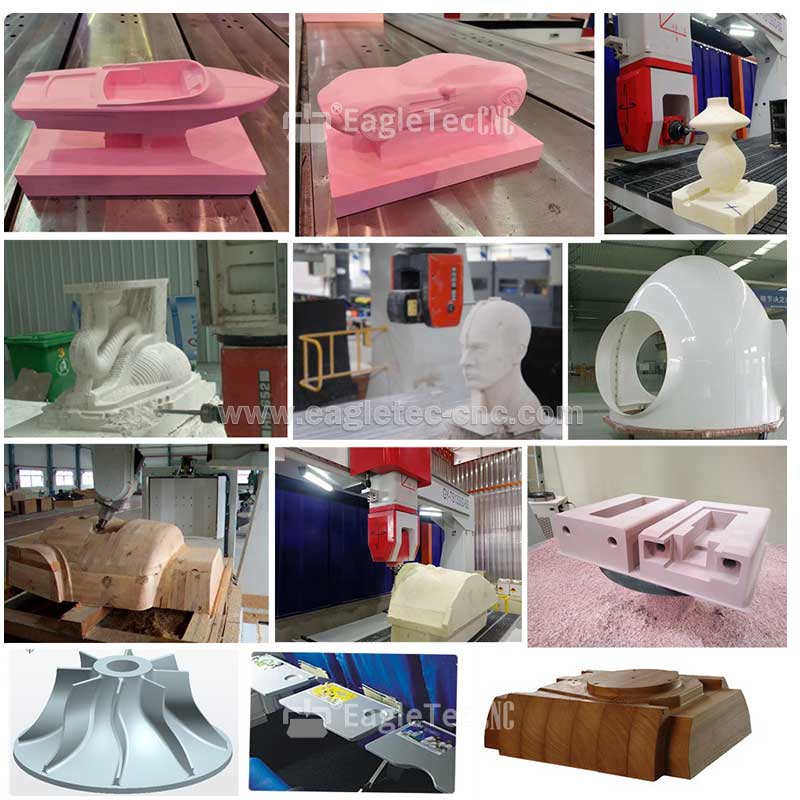

Muestra de proyecto de mecanizado CNC de 5 ejes

Materiales aplicables

Perfecto para madera, aluminio, poliestireno, tableros de herramientas epoxi, plástico, materiales compuestos (carbono, Kevlar, vidrio, Nomex, Al Core, Rohacell, etc.) y más.

¿Cuál es el principal beneficio de una máquina enrutadora CNC de 5 ejes con RTCP?

• Más ejes significan más capacidades. 5 ejes permite cortar en cualquiera de los cinco lados de un objeto según una configuración.

• RTCP también se conoce como punto central de la herramienta de rotación; Es una opción única que viene con un sistema CNC de 5 ejes. Sin embargo, esto no significa que todos los sistemas de 5 ejes tengan esta función. Es lo que debes saber antes de comprar una fresadora cnc de 5 ejes, ya que es vital para tu productividad.

¿Por qué?

• Con RTCP, el sistema controla el punto central de la herramienta en lugar del resto de la herramienta. Entonces, todos los comandos se basan en las coordenadas del punto central de la herramienta. Sólo necesitamos utilizar el software CAM para calcular las coordenadas del contorno de la pieza. El controlador tendrá en cuenta automáticamente la longitud de la herramienta y el valor de desgaste; Entonces, no importa cómo cambie la longitud de la herramienta, lo seguro es que la información sobre la herramienta siempre estará en el contorno de la pieza de trabajo. En conclusión, el mismo programa sirve para mecanizar con diferentes longitudes de herramienta.

• Sin RTCP, el programa de mecanizado debería generarse basándose en la longitud real de la herramienta. Por lo tanto, un programa sólo puede trabajar con una longitud de herramienta. Si la longitud de la herramienta cambia o la herramienta se desgasta, debemos compensarlo en el software CAM y luego generar un nuevo programa. Sin duda, dedicaremos mucho tiempo al trabajo del programa y el resultado será una productividad muy baja.

La conclusión es que un enrutador de 5 ejes con RTCP es mucho más eficiente que sin esta opción. Para su información, EA-FW3565-5S PRO viene con RTCP. Para obtener más detalles sobre RTCP, lea aquí.

Detalles de especificación de la máquina enrutadora CNC de 5 ejes para carga pesada

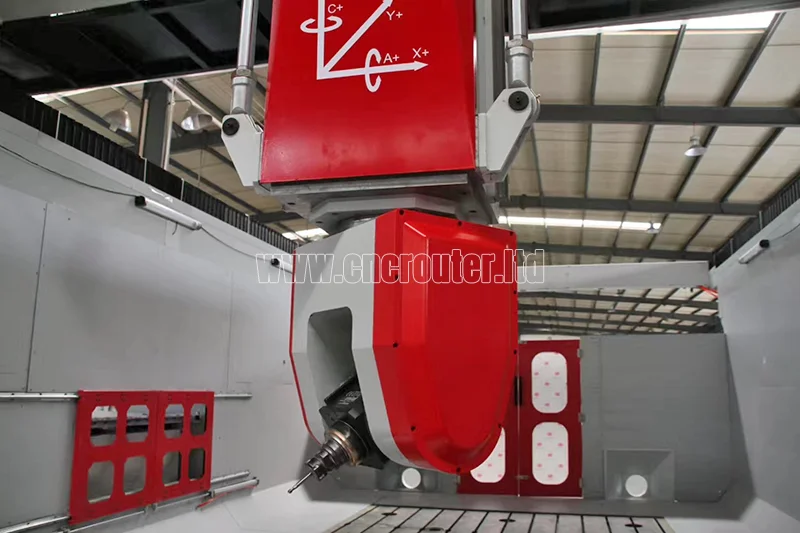

• El cabezal fresador CNC de 5 ejes está fabricado de acero fundido de alta resistencia. También viene con un reductor armónico importado de alta precisión y alto torque y un husillo italiano OMLAT de 15 kW con cambio automático de herramientas refrigerado por agua.

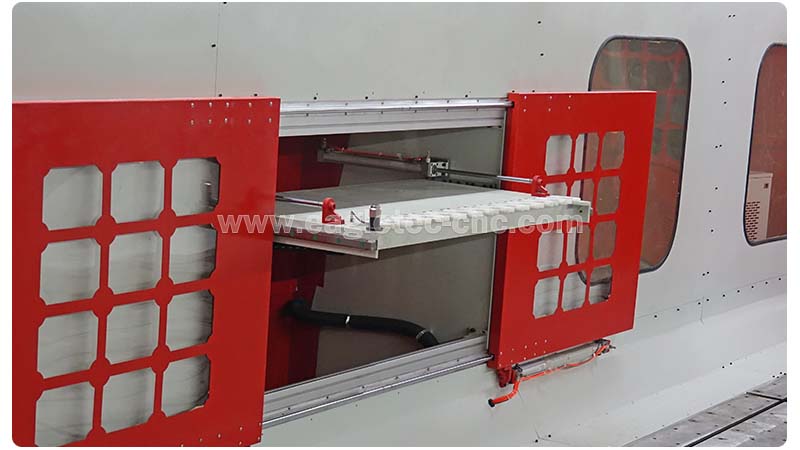

• Sistema de cambio de herramientas lineal que permite sustituir herramientas sin detener la máquina. Doce piezas de herramientas instaladas son suficientes para el tratamiento continuo de una pieza de muestra.

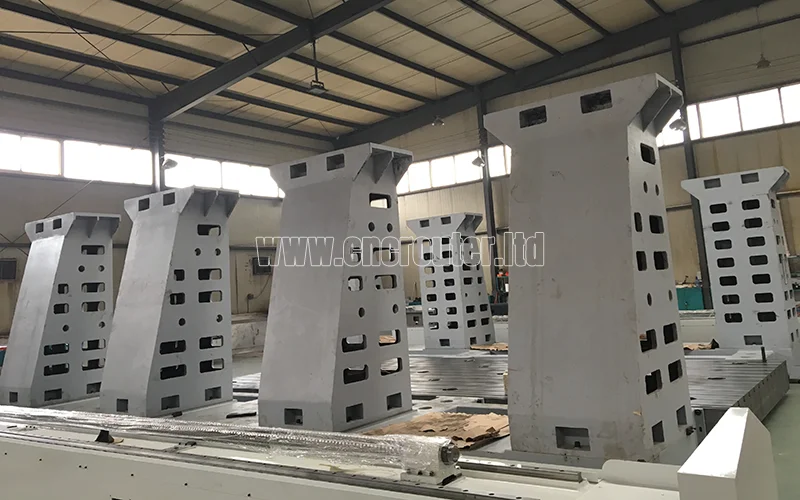

• El proceso de alivio de tensiones mejora drásticamente la rigidez de las piezas mecánicas. La base y el marco se han sometido a un tratamiento de envejecimiento para eliminar la tensión interna y garantizar que no sean propensos a deformarse por tensión durante el uso futuro. Estos son los procesos esenciales que hacen que la máquina tenga un excelente rendimiento.

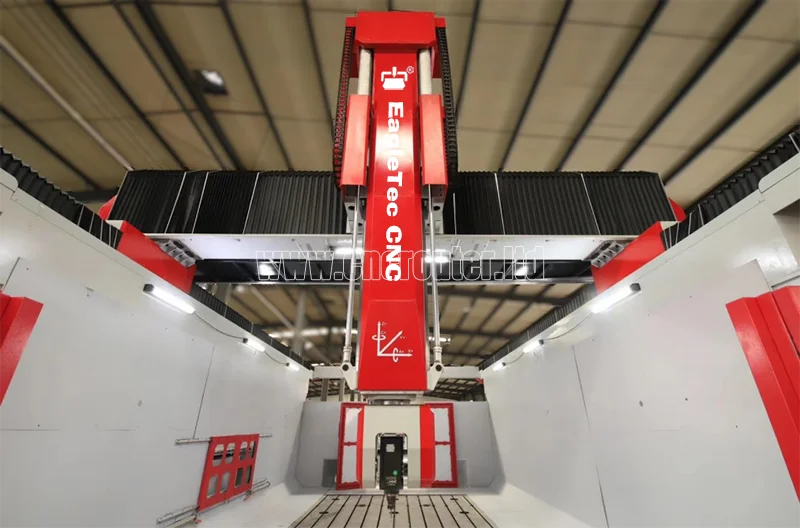

• El eje Y adopta un diseño de pórtico móvil. Las guías X/Y/Z tienen una protección fiable contra la entrada de virutas de mecanizado y polvo en su superficie.

• El riel lineal adopta un método de instalación trapezoidal para mejorar la rigidez de la máquina. El tratamiento de envejecimiento puede prevenir la deformación del pórtico causada por su peso y soldadura y mejorar significativamente la dureza de toda la máquina. La precisión, confiabilidad y durabilidad de la máquina enrutadora están bien garantizadas.

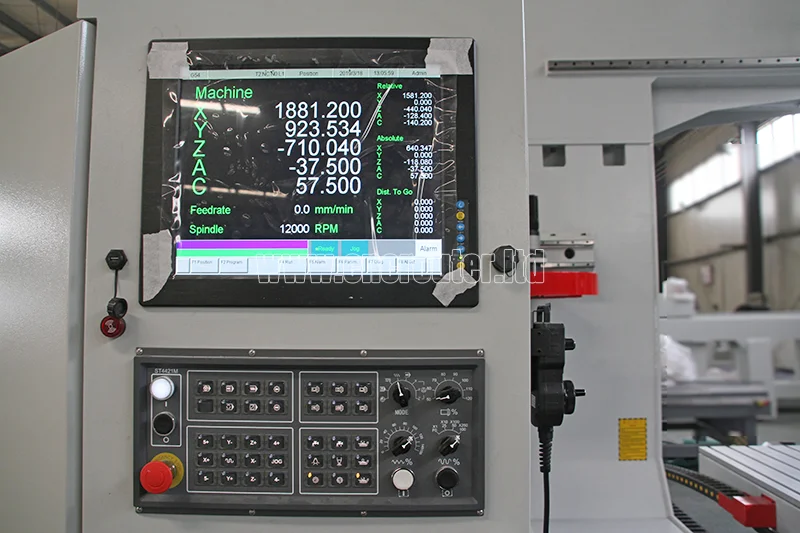

• SYNTEC (de Taiwán) Sistema de control CNC de 5 ejes con capacidad RTCP (punto central de herramienta de rotación). Es posible operar en modo manual, automático e interactivo. Controle la entrada y salida del programa desde el panel del sistema, el puerto USB y la computadora.

• El gabinete de componentes electrónicos empaquetados tiene una protección confiable contra la entrada de virutas o polvo. También cuenta con acondicionamiento individual para proporcionar refrigeración confiable de las unidades de accionamiento eléctrico dentro del rango de temperatura especificado durante el funcionamiento de tres turnos de la máquina.

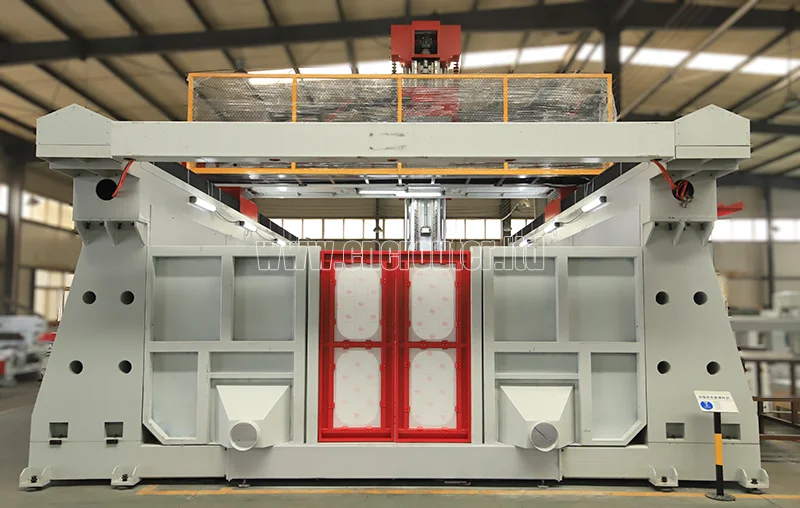

• La máquina está equipada con protección del área de operación.

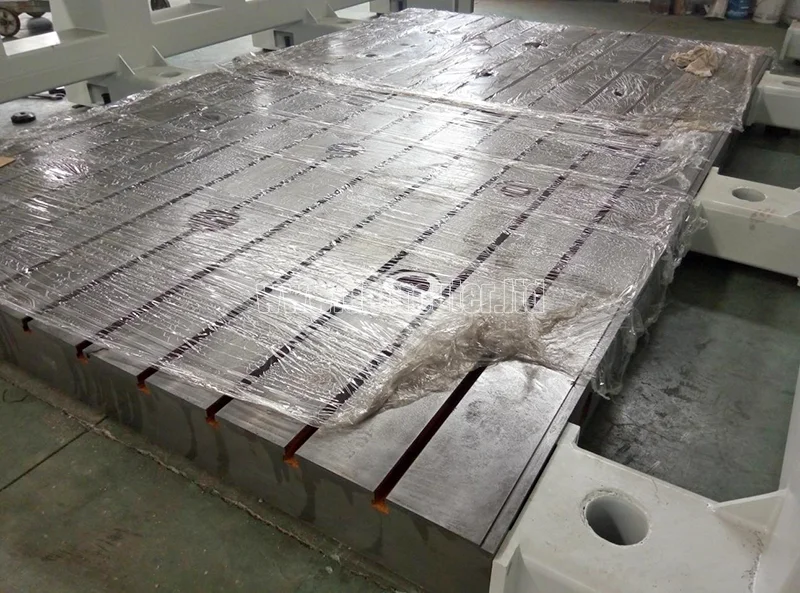

• Cama de trabajo HT3000 de hierro fundido con capacidad de 3 toneladas. La cama está hecha de hierro fundido mediante moldeado en arena de resina y tratamiento de envejecimiento. Este diseño es una tendencia popular en los centros de mecanizado CNC. Tiene muchas ventajas: excelente resistencia al impacto y estabilidad térmica, buena rigidez, precisión excepcional y capacidad de carga pesada.

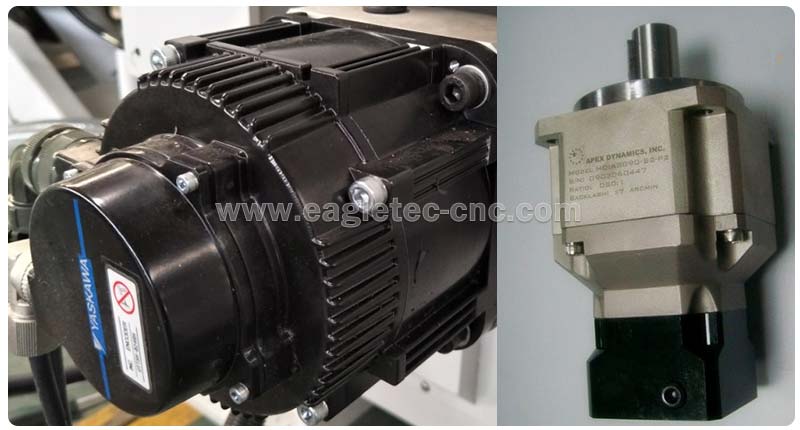

• El exclusivo diseño de volumen del motor del eje Y puede soportar perfectamente el eje Z de alta resistencia. Los ejes X/Y/Z son accionados por el servosistema YASKAWA (marca Japón); el eje Z viene con un freno de parada. Toda la caja de engranajes adopta un reductor planetario APEX de Taiwán, que puede proporcionar a la máquina un movimiento de alta velocidad y alta precisión.

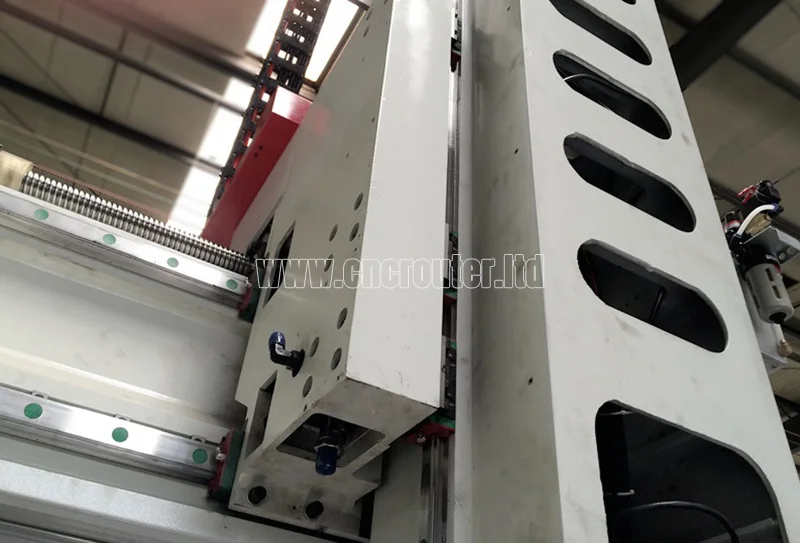

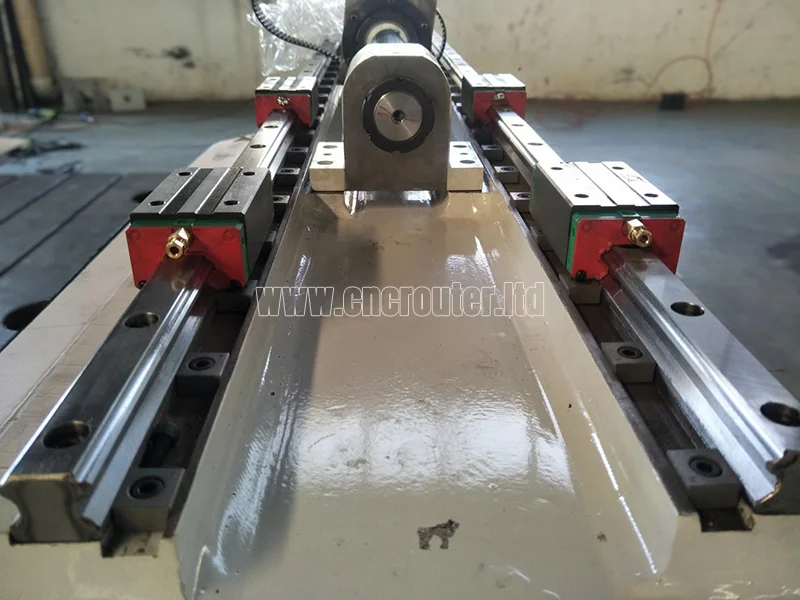

• Los ejes X, Y y Z adoptan una transmisión de husillo de bolas de alta precisión, que tiene las características de alta precisión y larga vida útil. En términos de riel lineal, están equipados con la guía lineal de alta precisión HIWIN de Taiwán para obtener la mayor precisión de la máquina.

Breve configuración del enrutadora CNC de 5 ejes de alta precisión a la venta

• Carrera XYZ: 3500x6500x2000mm (mecanizado de 3 ejes)

• Carrera XYZAC: 2500x5500x1500mm (mecanizado de 5 ejes)

• Cabezal de movimiento de 5 ejes estilo H con motor de husillo de cambio automático de herramientas OMLAT (15 kw, refrigeración por agua)

• Eje A: ±120° | Eje C: ±360°

• Sistema de servo movimiento AC con control de bus YASKAWA de Japón

• Controlador CNC de 5 ejes SYNTEC con RTCP (de Taiwán)

• Construcción de pórtico móvil

• Reductor planetario APEX de Taiwán

• Sistema de cambio de herramientas lineal con 12 herramientas instaladas

• Guías lineales cuadradas HIWIN de Taiwán de 35 mm de tamaño

• Cilindro neumático de doble contrapeso en Z (Medio: nitrógeno)

• Sistema de lubricación automática

Soporte global y servicio posventa

• La máquina enrutadora cnc de 5 ejes EagleTec viene con servicio de instalación y capacitación en el sitio. Una vez que llegue la máquina, enviaremos técnicos para que realicen la instalación y la capacitación en el sitio. Esta es también la forma más sencilla, ya que pueden guiarte en todo cara a cara. Tenga en cuenta que no hay ningún cargo adicional por el servicio.

• Además, siempre que tenga alguna pregunta en el futuro, podemos brindarle soporte en línea en cualquier momento.

Paquete y envío para el enrutador EagleTec de 5 ejes EA-FW3565-5S PRO

• Primero, debido al gran tamaño de la máquina, se enviará en SKD. (Semi derribado)

• En segundo lugar, utilizamos material de embalaje para envolverlo como embalaje interior.

• En tercer lugar, el equipo se cargaría en tres contenedores de 40 HQ para envío marítimo.

Parámetros técnicos de la máquina enrutadora CNC de 5 ejes para la producción de patrones de fundición

Preguntas frecuentes sobre la fresadora de 5 ejes EA-FW3565-5S PRO

P: ¿Sus máquinas CNC de 5 ejes vienen con el posprocesador del programa?

R: Sí, lo hace. Le proporcionaremos el posprocesador para el software UG (Unigraphics NX) sin cargo adicional.

P: ¿Qué garantía y soporte viene con el enrutador de 5 ejes aquí?

R: La máquina viene con una garantía limitada de 12 meses desde la fecha de salida. Proporcionamos la entrega de repuestos necesarios durante todo el período de garantía.
