Máquina de talla de madera CNC 3D con rotación simultánea de 4 ejes

Resumen de la máquina

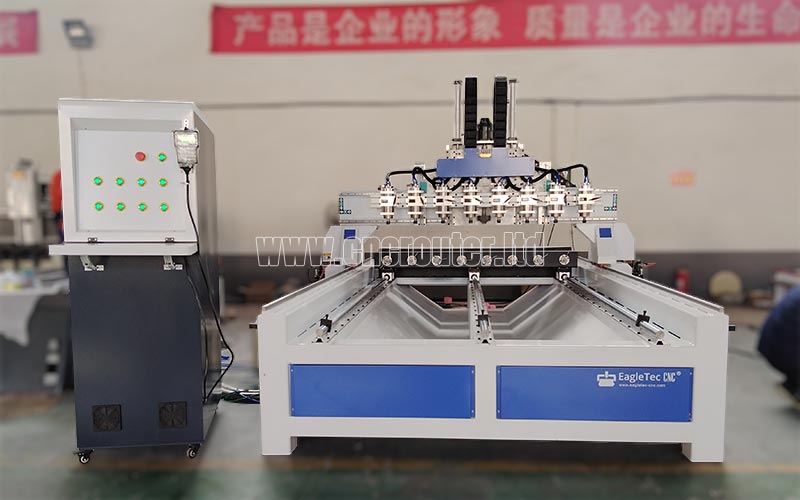

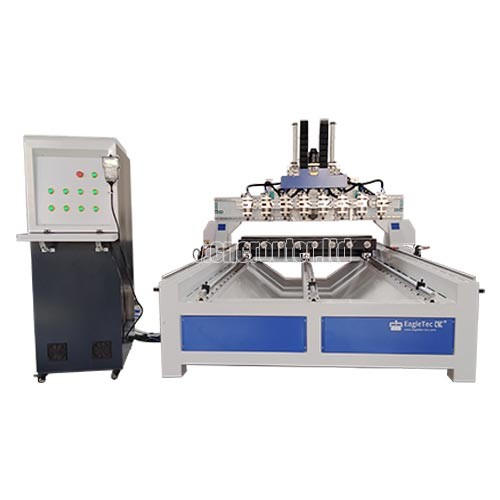

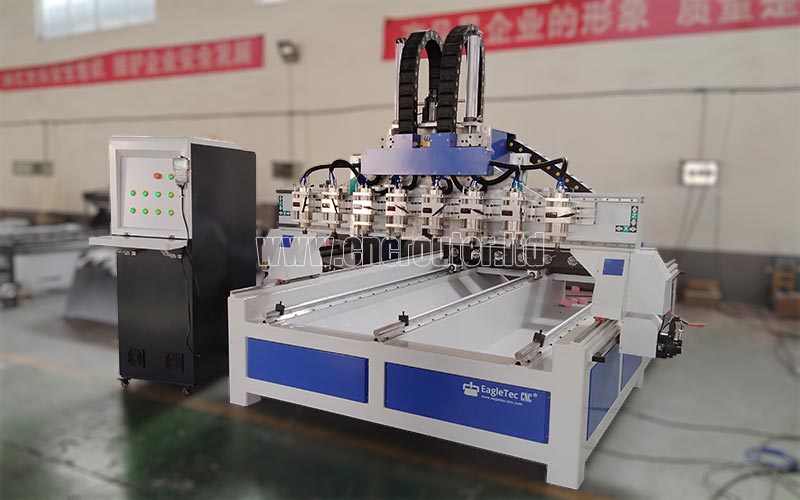

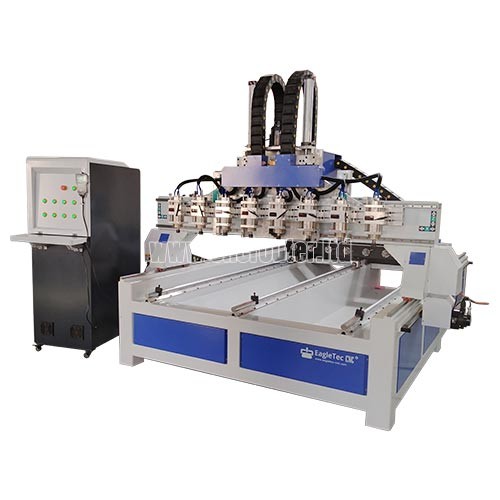

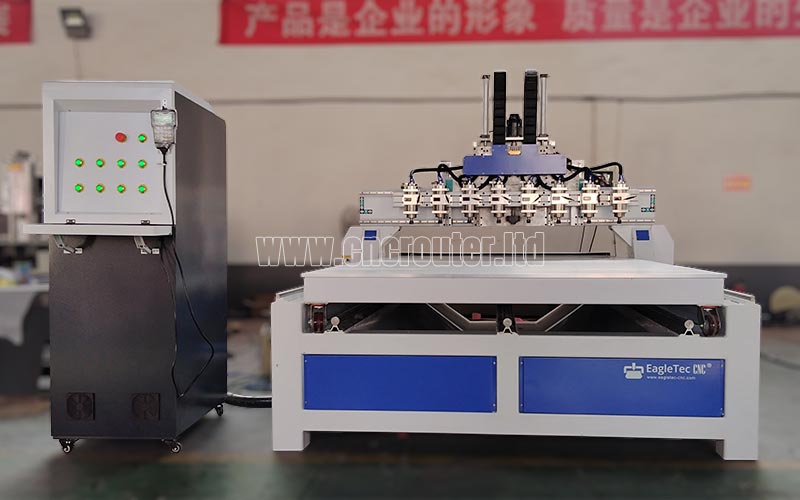

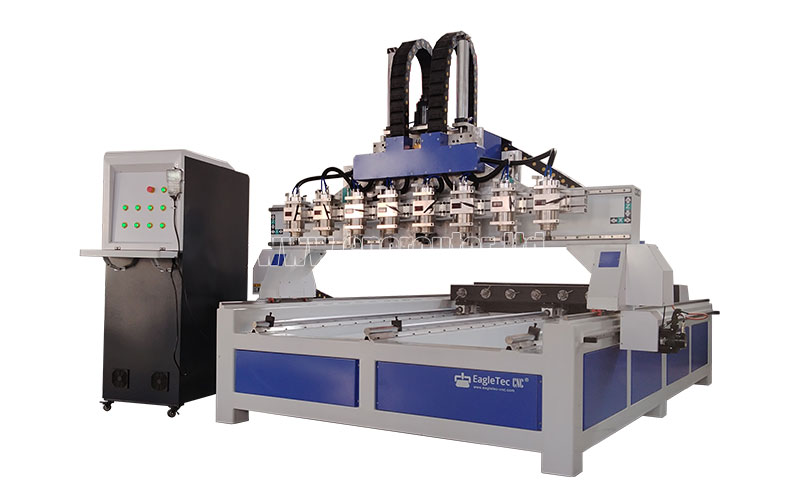

Como una productiva máquina de tallado de madera 3D cnc de 4 ejes (también conocida como enrutador cnc de 4 ejes, la 4R3022MS8 tiene ocho unidades operativas rotativas con ocho motores de husillo eléctricos. Por lo tanto, obtendrá ocho piezas de proyectos tallados en 3D en un ciclo de trabajo. El tamaño de trabajo es de 220 mm [8,66”] x 3000 mm [118”] (diámetro x largo) por eje giratorio. Además del tallado en 3D, la máquina viene con una plataforma de trabajo plana extraíble, que se utiliza para el grabado plano. Por lo tanto, este es un dispositivo adecuado tanto para aplicaciones de grabado en relieve plano como en 3D. ¡Máquina de grabado en madera CNC 3D a la venta con rotación simultánea de 4 ejes a un precio de descuento ahora!

Máquinas similares que podrían interesarle: Fresadora cnc rotativa de 4 ejes 3015RMS12

Si está buscando una máquina con husillo oscilante, consulte aquí: la mejor enrutador cnc de 4 ejes con cambiador automático de herramientas

Demostración de tallado en 3D CNC: haga patas curvas de la Reina Ana con la máquina CNC de madera 3D EagleTec

La fabricación de patas cabriolé para muebles de madera maciza (también conocidas como patas Queen Anne), incluidas patas de mesas de comedor, patas de sillas, patas de sofás, etc., es una de las breves aplicaciones de esta máquina; en consecuencia, los usuarios que producen muebles estilo Queen Anne quisiera comprar tales dispositivos. El vídeo muestra todo el proceso de creación de patas curvas para muebles con una máquina CNC de tallado en madera en 3D, de principio a fin. ¡Por favor disfrutalo!

Aplicación de la mejor máquina de tallado de madera 3D

Campo aplicable de la máquina rotativa de madera 3D de 4 ejes

Este enrutador cnc es ideal para muebles estilo Reina Ana, muebles de estilo europeo, la industria de fabricación de muebles clásicos y la fabricación de esculturas, ménsulas talladas, cabrioles, estatuas y artesanías de Buda.

Materiales aplicados de la máquina de tallado rotativa CNC

Madera maciza, MDF, madera contrachapada, superficie sólida, PVC expandido blanco, HDPE, PVC, espuma y más.

Características de la máquina de tallado de madera CNC 3D a la venta

• ¡Está construido con 15 técnicas excepcionales, no con un simple trabajo acabado a mano!

• La máquina tiene ocho unidades operativas de tallado 3D impulsadas por un servomotor de CA (marca Delta de 850 vatios). El modo de transmisión es transmisión por engranajes y correas. La sujeción de la pieza se realiza mediante un sistema de cabezal y contrapunto. El cabezal está fijado en la parte trasera de la base de la máquina; el contrapunto está montado sobre un carro móvil para sujetar piezas de trabajo de diferentes longitudes. Otra ventaja de este diseño es que cuando necesitamos realizar un trabajo plano, podemos empujar el contrapunto hacia la parte trasera de la máquina, liberando espacio para instalar la plataforma para el grabado plano.

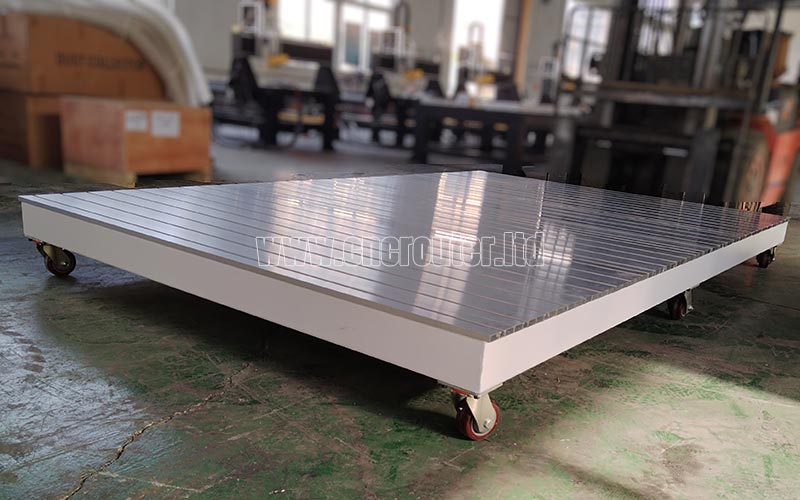

• La plataforma plana se puede instalar o quitar según las necesidades de producción.

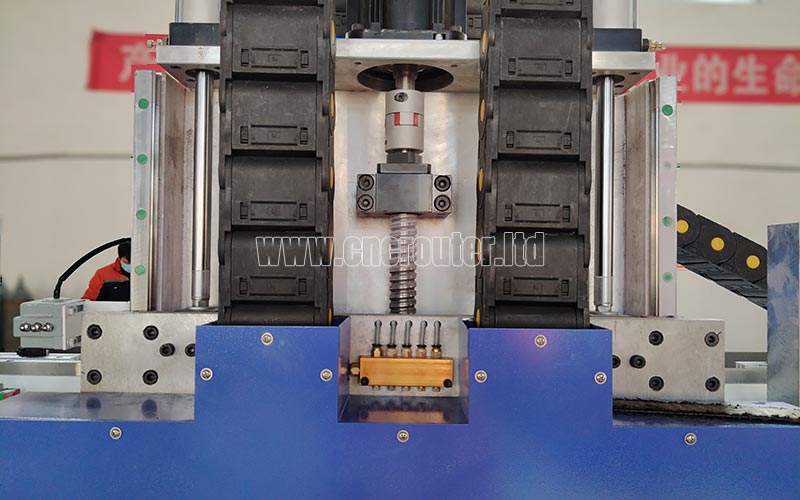

• La transmisión del eje Z se realiza mediante un acoplador, que es más duradero y confiable que la correa de distribución.

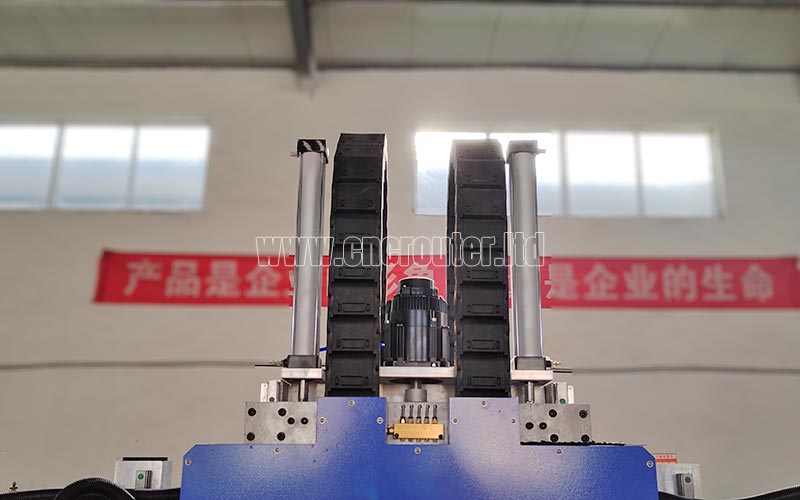

• El eje Z tiene un cilindro de contrapeso neumático doble para permitir un posicionamiento del eje Z de alta velocidad y precisión.

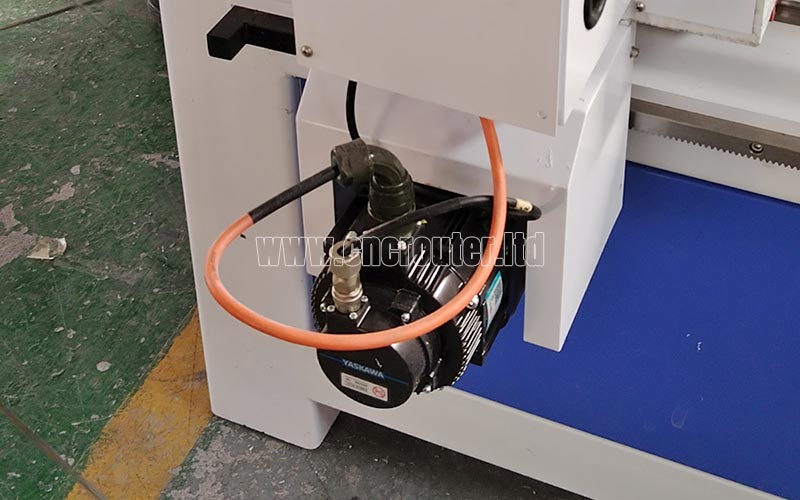

• La máquina cnc de tallado en madera 3D está impulsada por SEIS conjuntos de servosistemas YASKAWA, de funcionamiento silencioso y preciso. También tiene un buen rendimiento de aceleración y desaceleración.

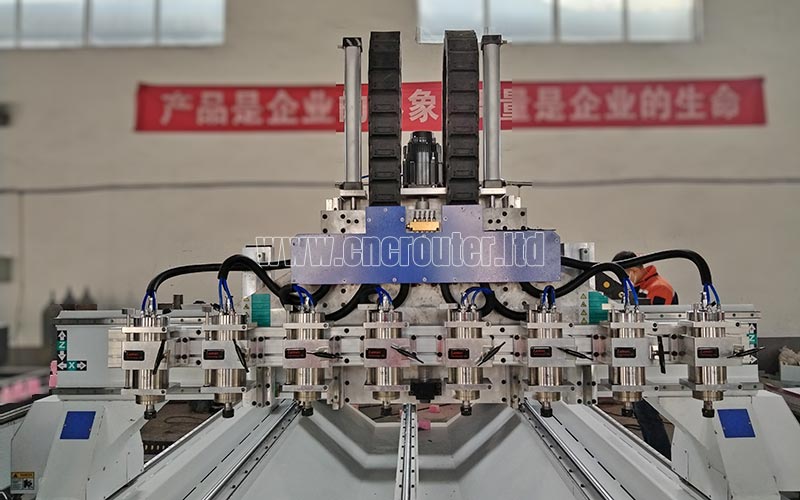

• La máquina tiene 8 juegos de motores de husillo refrigerados por agua de 2,2 kw. Para facilitar al operador la configuración del origen de las piezas, éstas se fijan a la máquina mediante soportes de husillo regulables en altura.

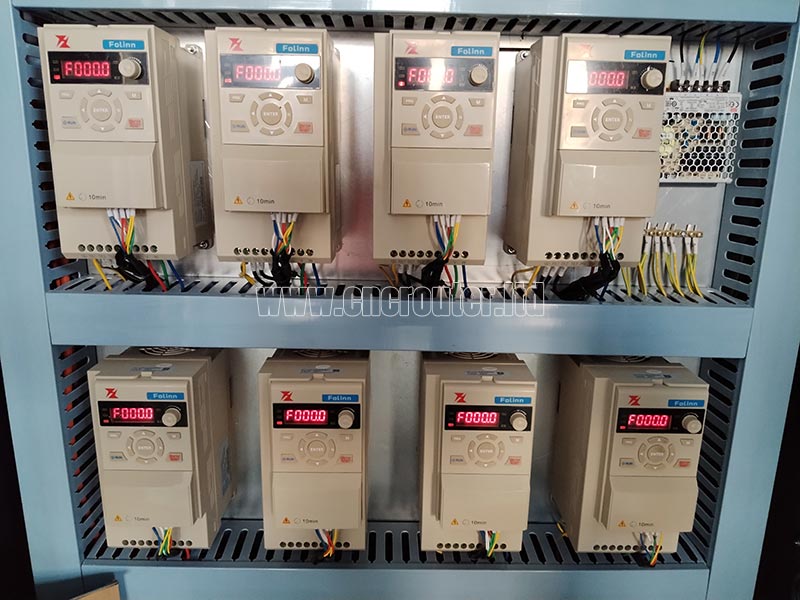

• Para maximizar la confiabilidad del control de la señal y el funcionamiento de la máquina, cada husillo es accionado por un convertidor de frecuencia independiente.

• El 4R3022MS8 está equipado con un sistema de control CNC simultáneo de 4 ejes. El modelo es WEIHONG 95A-4A; Es un controlador cnc simultáneo real de 4 ejes. El sistema viene con un MPG (generador de pulsos manual) para facilitar la configuración del punto de origen de la pieza de trabajo.

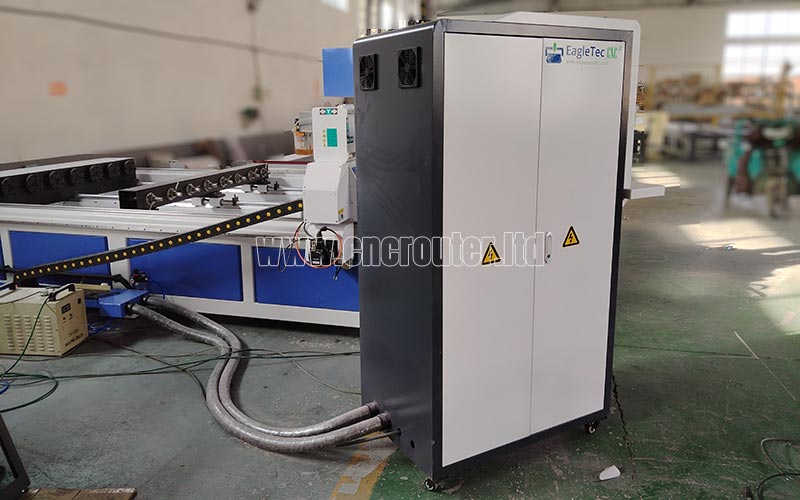

• Un armario de control eléctrico independiente apto para alojar un ordenador.

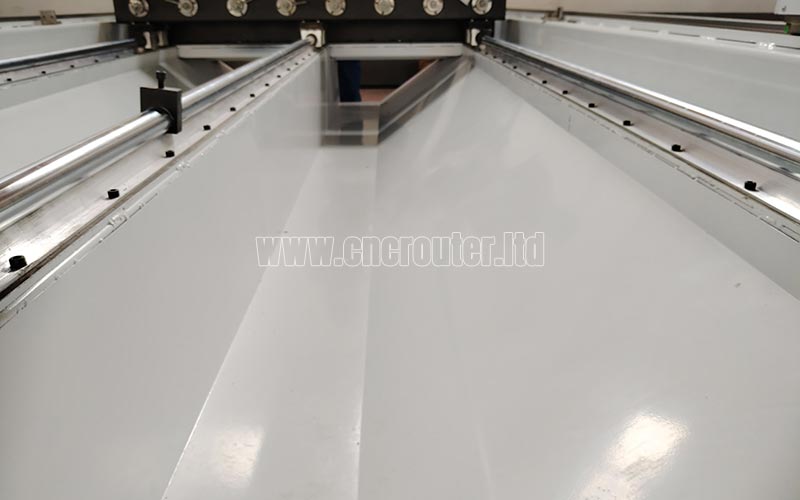

• La máquina está equipada con un canal receptor tipo embudo para facilitar la limpieza del serrín.

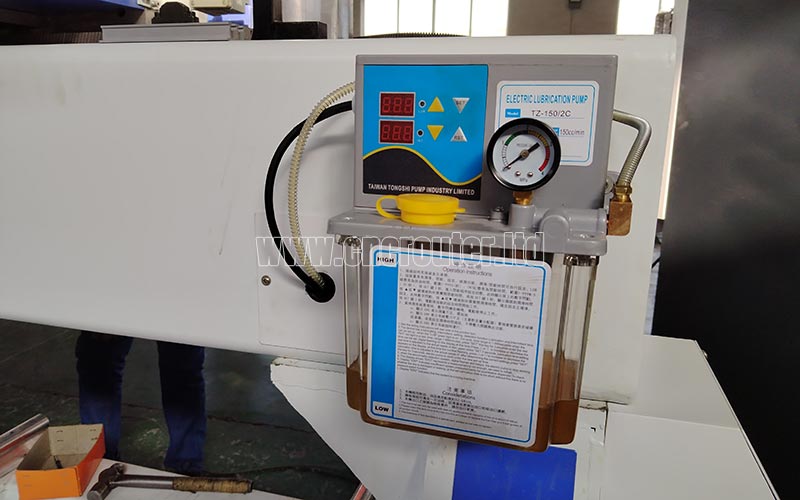

• Para brindar a los usuarios comodidad en el mantenimiento posterior, la máquina talladora de madera CNC 3D está equipada con un sistema de lubricación automática; los usuarios solo necesitan establecer el intervalo de tiempo entre dos operaciones de lubricación, y el sistema lubricará regularmente las piezas de transmisión de precisión de la máquina.

Dispositivo opcional para esta máquina CNC de tallado de MADERA 3D

• Conjunto de computadoras

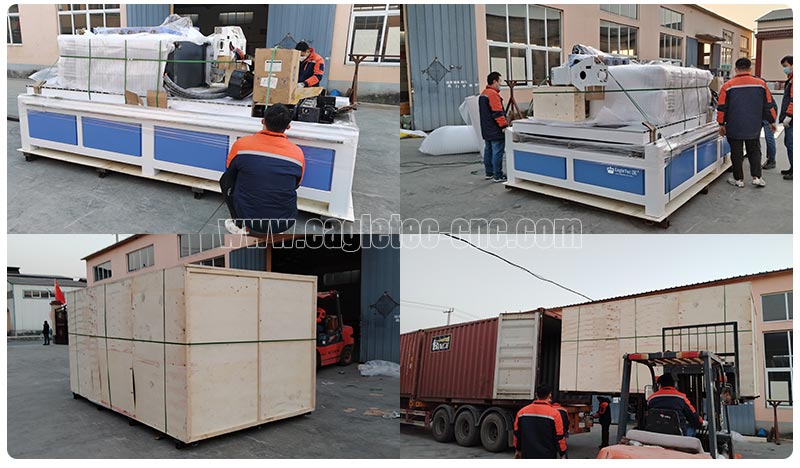

Cómo hace EagleTec el embalaje para la máquina CNC de tallado de madera 3D

• Toda la máquina está empaquetada en SKD. Se debe desmontar el pórtico para acomodar todo el paquete en un contenedor.

• Para toda la máquina, normalmente utilizamos material de embalaje para envolverla como embalaje interior. Luego empaquete todo el equipo en una caja de madera contrachapada con una plataforma de acero. Es un embalaje seguro y apto para el mar.

Parámetro técnico de la máquina talladora de madera 3D CNC de 4 ejes

Preguntas frecuentes sobre la máquina de tallado de madera CNC 3D para carpintería con cuarta mesa giratoria y 8 cabezales

P: ¿El cuarto eje giratorio de esta máquina de madera CNC 3D es simultáneo o indexado?

R: Es simultáneo, no indexado (con el indexado hay que desactivar X en lugar de hacer funcionar el eje giratorio). Entonces, esta máquina de tallado cnc 3d es una máquina enrutadora cnc real de 4 ejes. Para obtener más información, lea aquí。

P: ¿Cuál es el software para esta máquina CNC 3D de madera?

R: Como todos los modelos de 4 ejes están en formato STL (***.stl), utilizamos PowerMILL como software de programación de trayectorias. Por supuesto, se puede utilizar cualquier otro software como programa de la máquina siempre que pueda editar archivos STL. Si desea aprender a utilizar PowerMILL para realizar programación, visite nuestro canal de YouTube, donde encontrará tutoriales en vídeo detallados al respecto.

¡¡¡Muy importante!!! Para su información, podemos proporcionarle el software con un posprocesador de forma gratuita.

P: ¿Cuál es el plazo de entrega de la máquina de tallado de madera CNC de 4 ejes 3D?

R: El plazo de entrega es de 20 días hábiles a partir del día en que se recibe el depósito.

P: ¿Cuál es la garantía que ofrecen para la mejor máquina de tallado de madera CNC 3D con rotación?

R: Viene con una garantía limitada de un año. Bajo la garantía, disfrutará del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables. Una vez que expire la garantía, le brindamos asistencia y soporte en línea gratuitos y constantes; Solo se cobrará según el costo de las materias primas por el reemplazo de piezas defectuosas.

Si le gusta la mejor máquina de tallado en madera 3D a la venta aquí, solicítela ahora para obtener un presupuesto gratuito.
