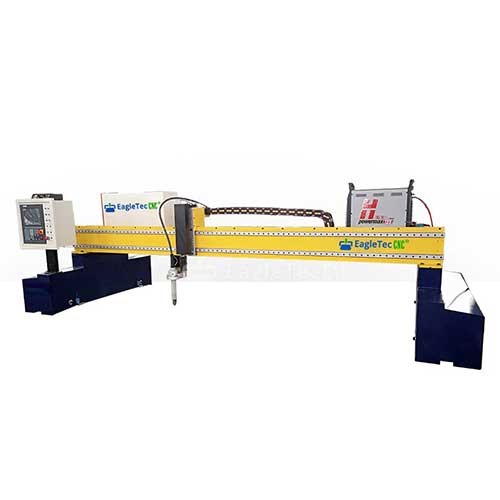

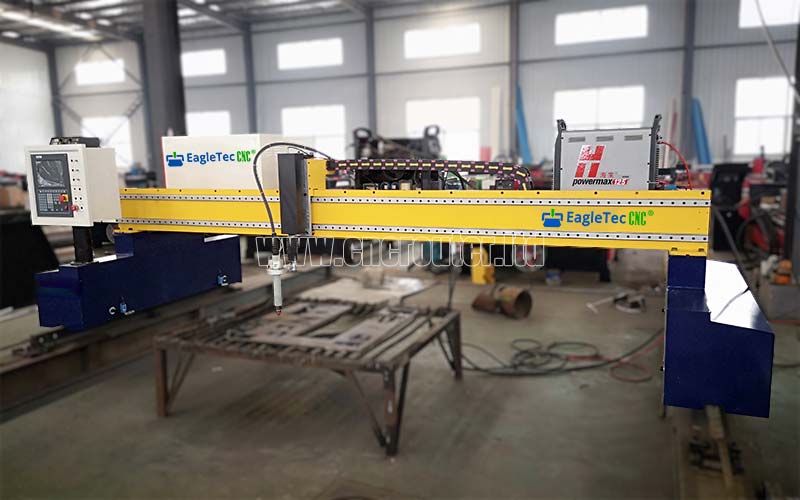

Máquina de corte por plasma CNC de pórtico para chapa de acero al carbono - Mesa de plasma CNC

Breve descripción

La cortadora de plasma CNC de pórtico se refiere a un tipo de máquina de corte por plasma que solo tiene los kits de pórtico y sin una plataforma de trabajo. A excepción del tipo de mesa, es otra construcción común que siempre adoptan las máquinas de plasma CNC. A diferencia de la mesa, la máquina de corte por plasma CNC de tipo pórtico ya no está restringida por el tamaño del contenedor en el envío, ya que no tiene plataforma. En función de esta característica, es una solución ideal para el corte de láminas de acero al carbono gigantes. ¡Cortadora de plasma CNC de pórtico a la venta con buen precio y un servicio inigualable ahora!

Máquinas similares que podrías estar buscando:

Máquina de corte por llama CNC - tipo pórtico

Mesa de corte por plasma CNC con tamaño de corte de 4x8

Presentación de video: corte de chapa de acero al carbono de 8 mm con cortadora de plasma CNC de portico

La máquina de corte por plasma de pórtico es la solución perfecta para cortar láminas gigantes

Supongamos que hay un cliente que quiere cortar láminas de metal con un tamaño de 3000x4000 mm, podemos construir una máquina de plasma cnc de tipo mesa con el tamaño de corte exacto para satisfacer sus necesidades; pero cuando organizamos el envío marítimo, surge el problema. No hay forma de acomodarla en el contenedor, ya que el ancho del contenedor es de solo 2350 mm y el tamaño de la mesa es de más de 3000 mm. La consecuencia de esto es que fabricamos las máquinas de plasma(链接到首页), pero no pudimos entregarlas a nuestros clientes por mar. La máquina de corte por plasma cnc de tipo pórtico puede resolver este problema muy bien. Debido a que abandonó la construcción tradicional de la mesa y el conjunto de pórtico juntos, solo mantiene el kit de pórtico y las guías lineales allí. De esta manera, el tamaño de la máquina ya no está limitado por el tamaño del contenedor. Y también puede satisfacer bien las necesidades de corte del usuario para placas grandes. En términos de tamaño de corte, el ancho máximo puede ser de hasta 4.000 mm (eje X) y no hay límite en la longitud (eje Y).

Características de la máquina de plasma CNC de pórtico de servicio pesado para corte de láminas de acero al carbono

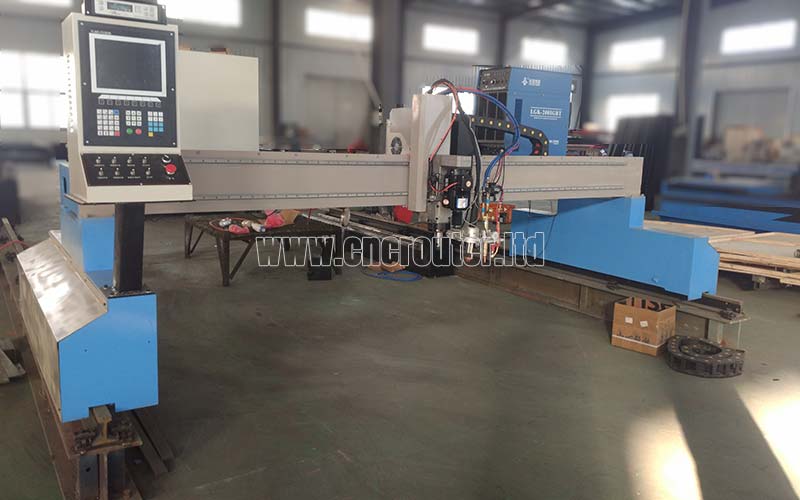

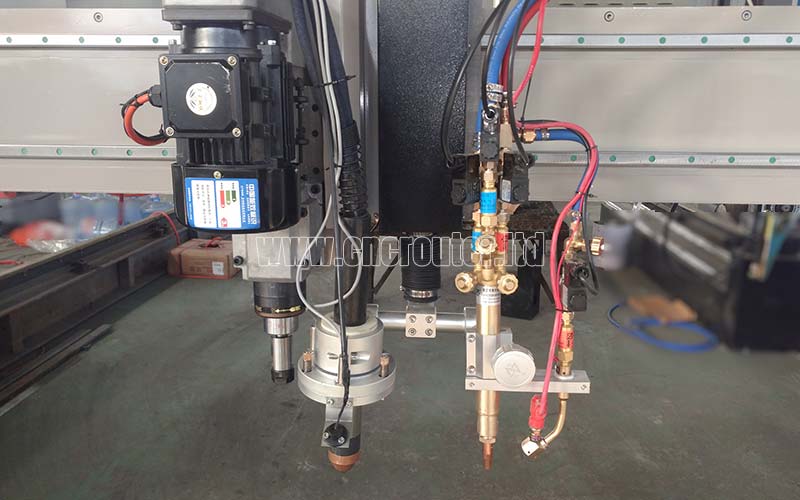

● La máquina de corte por plasma de pórtico puede equiparse con múltiples piezas de antorchas de plasma y llama según los requisitos del usuario. El modelo ET-G3000 está equipado con una antorcha de plasma, una antorcha de llama y un cabezal de perforación. Por lo tanto, es una máquina de corte y perforación por plasma/llama CNC.

● La viga estructural en forma de caja es adecuada para grandes longitudes; capacidad de carga pesada; el accionamiento doble hace que la máquina funcione de manera estable y confiable.

● El riel guía transversal adopta un riel guía lineal importado con alta precisión; los rieles guía longitudinales son rieles de acero especiales con una superficie rectificada y tienen alta precisión y resistencia al desgaste.

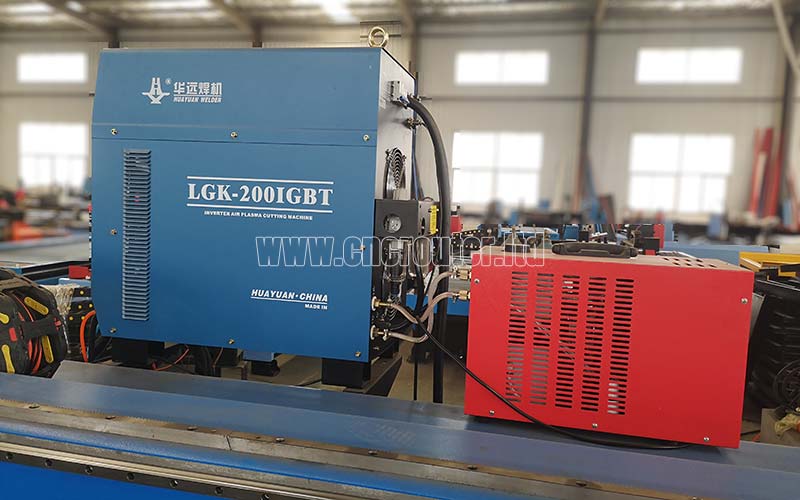

● El plasma cnc de pórtico está equipado con una fuente de plasma LGK-200IGBT (200 amperios), que ofrece un corte de máxima calidad de 40 mm para acero al carbono.

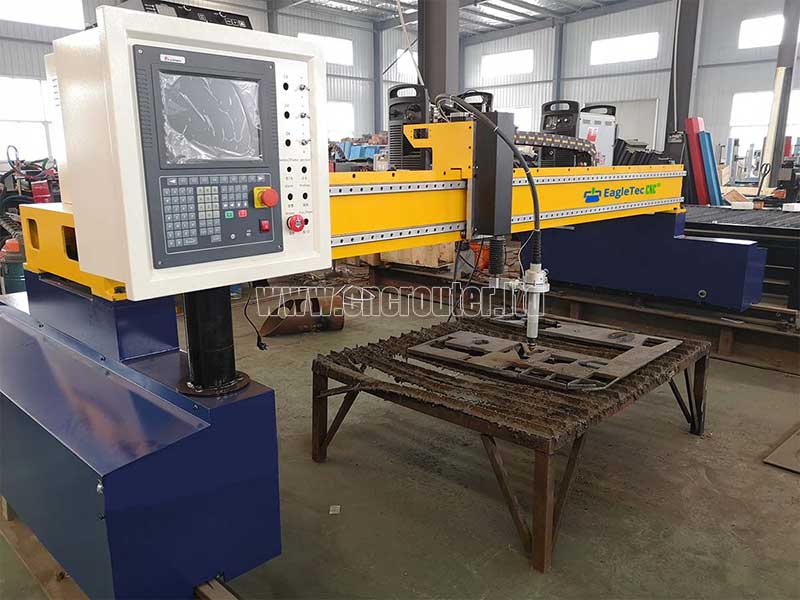

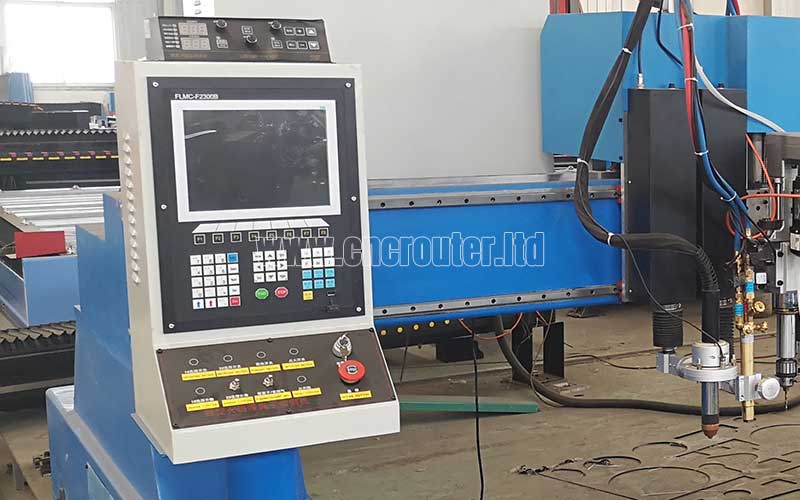

● El sistema de control de plasma cnc es ShangHai FLMC-F2300A; un monitor LED y teclado; está equipado con un dispositivo de encendido automático y un inhibidor de templado, que es seguro y estable.

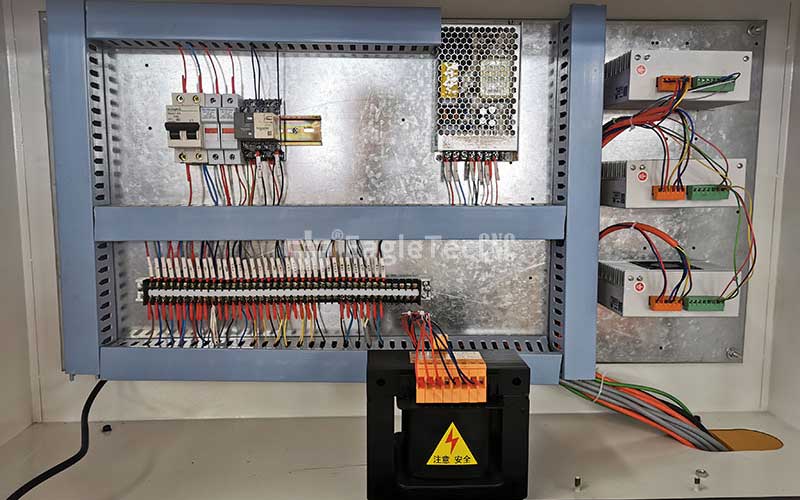

● El armario eléctrico está instalado en la viga y cableado según las normas CE.

Aplicación de la máquina cortadora de plasma CNC tipo pórtico EagleTec

Campo de aplicación

Ideal para el corte de calidad de chapas de metal de varios espesores (3 ~ 300 mm).

Materiales adecuados

Acero al carbono, acero inoxidable y metales no ferrosos.

Proyectos de plasma CNC de portico

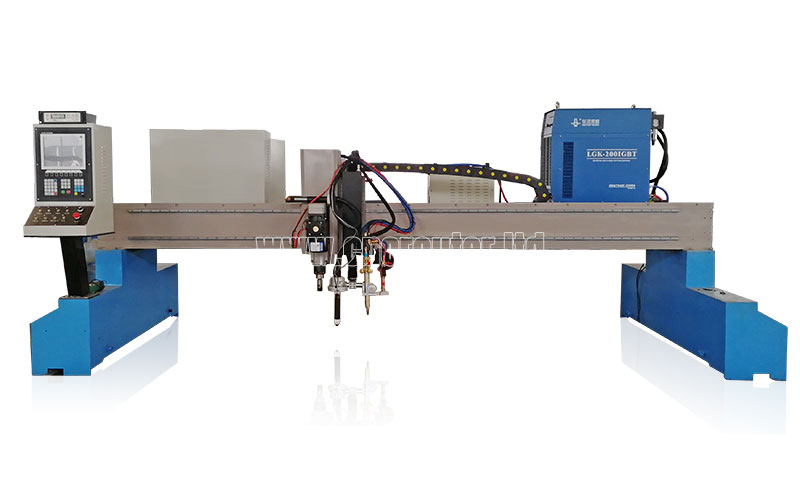

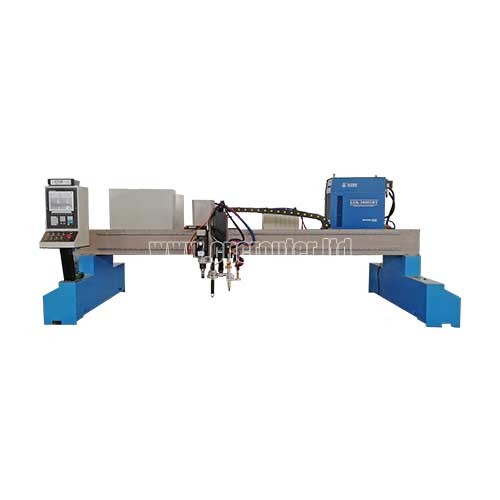

Detalles rápidos de la máquina cortadora CNC de pórtico con oxicorte y plasma ET-G3000

● Máquina de corte y perforación por plasma/llama tipo pórtico

● Antorchas de corte por plasma/llama y cabezal de perforación

● Tamaño de corte del eje X 2200 mm

● Fuente de plasma de 200 A LGK-200IGBT

● Controlador CNC de plasma FLMC-F2300A

● Accionamiento paso a paso

Consejos útiles para la cortadora de plasma CNC de pórtico ET-G3000

● Después de recibir la máquina, el usuario puede preparar una plataforma de trabajo para colocarla debajo del pórtico si lo desea.

● La base de la máquina cortadora de plasma CNC de pórtico es una base de acero en forma de H. La configuración estándar no la incluye. Prepárela usted mismo. Como otra opción, también podemos proporcionar esta base al usuario. El costo corre a cargo del usuario.

Parámetros técnicos de la máquina cortadora de plasma CNC tipo pórtico EagleTec

Si le gusta la máquina cortadora de plasma CNC de pórtico aquí, comuníquese para conocer precios y detalles.
