Resumen

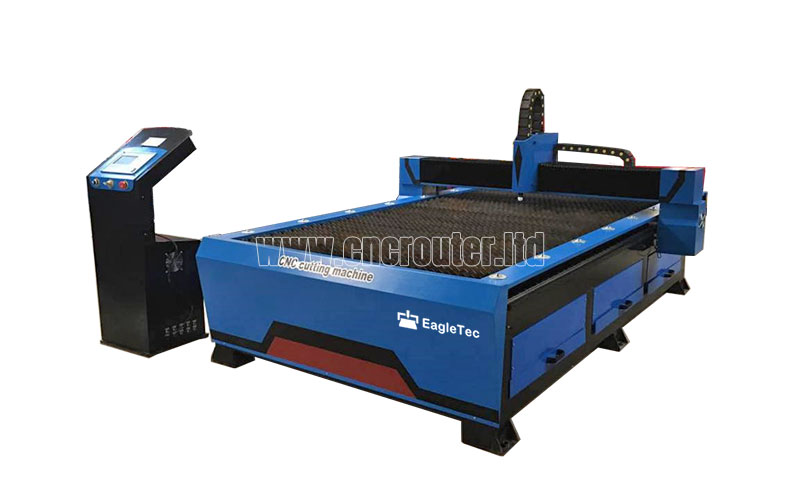

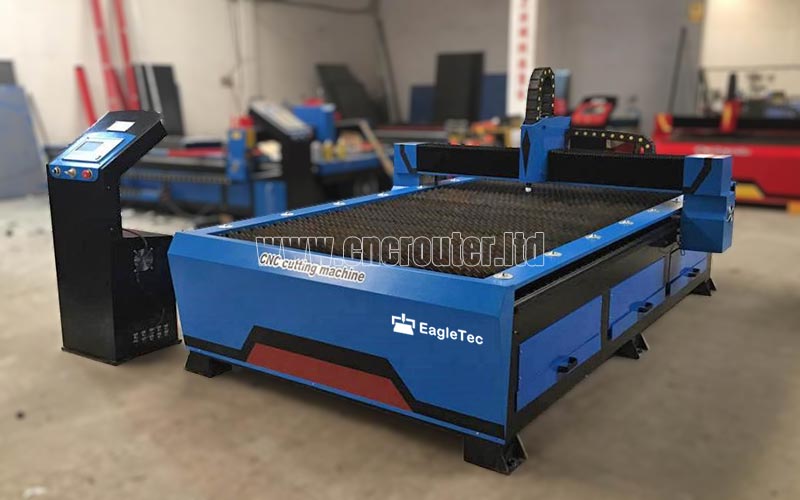

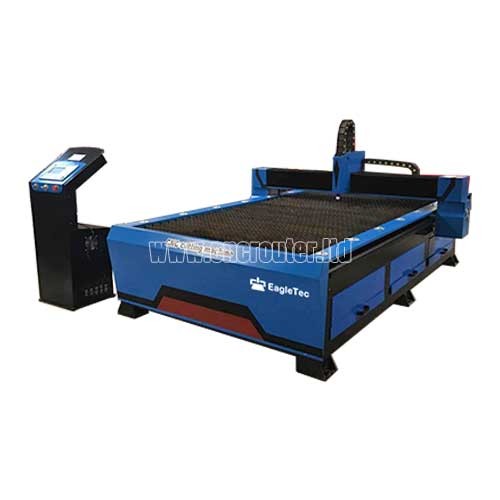

Esta mesa de plasma CNC de 5x10, EA-PL1530, es un modelo estándar; el marco resistente completamente soldado; Equipado con un controlador automático de altura de antorcha de voltaje de arco; El tamaño máximo de corte es de 1500x3000 mm, que es de 5x10 pies en la unidad inglesa. Los cajones están diseñados en el costado de la base de la máquina para limpiar la escoria de manera sencilla. La máquina de corte por plasma CNC de 5x10 aquí es una buena solución de corte para materiales de chapa metálica cuyo tamaño no sea mayor a 1500x3000 mm.

Otros tamaños de mesa que te pueden interesar:

Mesa de plasma pequeña 2x3

Mesa de plasma CNC 4x8

Mesa de plasma CNC con cortadora de tubos rotative

Mesa de plasma CNC industrial - tamaño grande

Demostración funcional: corte de una pieza de metal y un proyecto gráfico en una mesa de plasma EagleTec de 5 x 10

Verá una pieza de metal y un proyecto gráfico en metal realizado en la máquina cnc de plasma EagleTec 1530. ¡Disfrútelo!

Preguntas frecuentes. ¿La cortadora de plasma de mesa CNC corta acero inoxidable?

Sí, lo hace. El corte de acero inoxidable es una de las aplicaciones universales de la mesa de corte por plasma CNC. Simplemente mire la demostración a continuación para tener una idea.

Detalles rápidos de la mesa de plasma CNC de 5 x 10 para la industria ligera

● Construcción resistente completamente soldada

● Rango de corte eficiente de 5' x 10' (60" x 120") (1500 x 3000 mm)

● Control automático de altura de la antorcha THC (T.H.C para abreviar)

● Cortadora de plasma de marca famosa con IGBT de 120 amperios incluida - CA 380 V, trifásica

● Controlador de mesa de plasma CNC Starfire

● Cajones en el costado del cuerpo de la máquina

● Accionamientos de motor dual en el eje Y

● Rieles de guía lineales de alta precisión - tipo cuadrado

Detalles de configuración avanzada de la mesa de plasma CNC industrial de 5' x 10' para corte de acero

● La construcción completa, incluida la base de la máquina y el pórtico, está soldada con acero grueso para cargas pesadas.

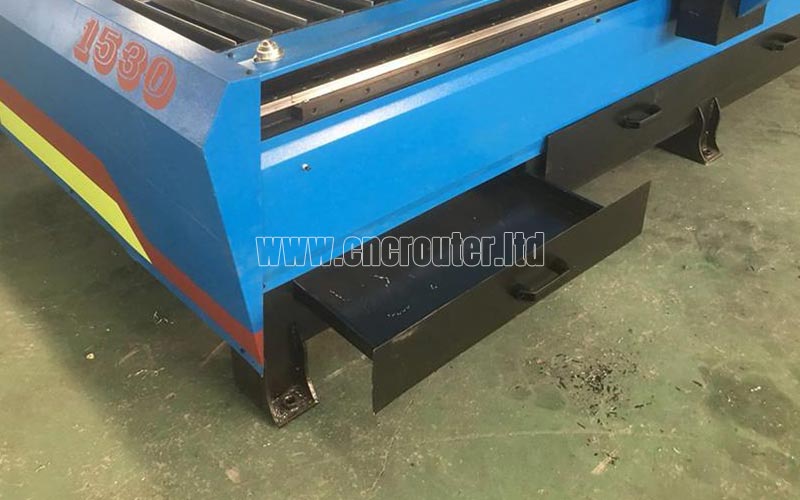

● Para facilitar la limpieza de residuos de chatarra, hemos diseñado 3 cajones en un lateral del cnc plasma 1530.

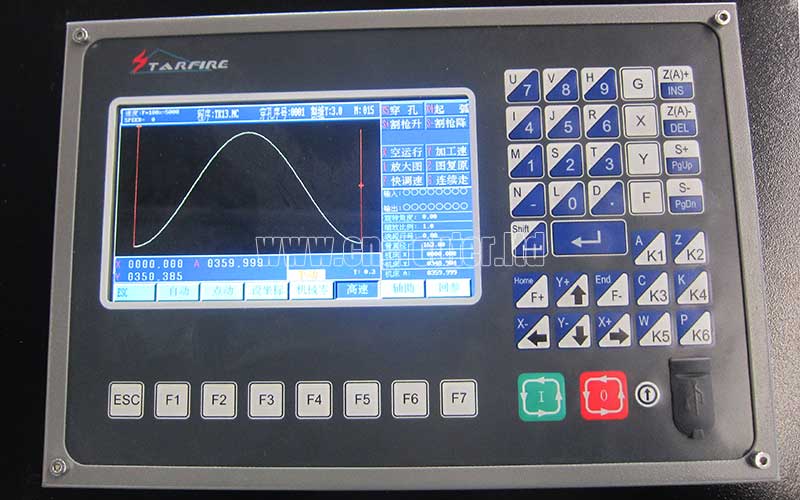

● El sistema de plasma CNC profesional de la famosa marca STARFIRE está equipado con pantalla LED, idioma en inglés y una biblioteca de patrones de diseño en el interior. Aquí se pueden encontrar todas las formas de corte más utilizadas, el operador solo necesita configurar las dimensiones.

● El software de corte profesional FASTCAM se proporciona junto con la mesa de plasma CNC de 5x10.

P: ¿El software de corte por plasma puede leer archivos “***.dxf”?

R: Sí, puede hacerlo con seguridad. Puede utilizar AutoCAD para sus dibujos primero y luego utilizar FastCAM (proporcionado por nosotros) para convertir el dibujo con el nombre de extensión ***.dxf en otro formato que se pueda ejecutar en la máquina de corte por plasma CNC aquí.

● Equipado con un sistema automático de control de altura de antorcha de voltaje de arco, también puede lograr un corte de alta precisión para láminas de acero con una superficie irregular.

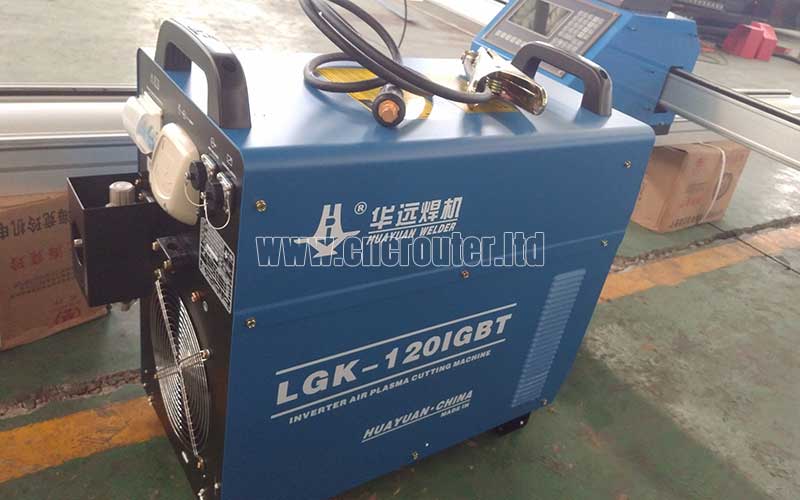

● Incluye el cortador de plasma IGBT de 120 amperios de la famosa marca china HUAYUAN; se sugiere un espesor de corte de calidad máximo de 20 mm para hierro al carbono. Funciona con electricidad de 380 V CA. Este modelo no está disponible con 220 V CA. Si se requiere una fuente de plasma de 220 V, podemos optar por American Hypertherm, que puede funcionar con energía de 220 V CA / 3Ph.

P: ¿Qué longitud tiene el cable que conecta el generador/cortador de plasma con la nueva mesa CNC?

R: El cable para la antorcha de corte por plasma desde el generador hasta la máquina tiene 7,5 metros de largo.

Aplicación de la mesa de plasma de 5x10

Campo

Corte de letreros de metal, fabricación de puertas exteriores, fabricación de piezas de metal, fabricación de chapa metálica personalizada y más.

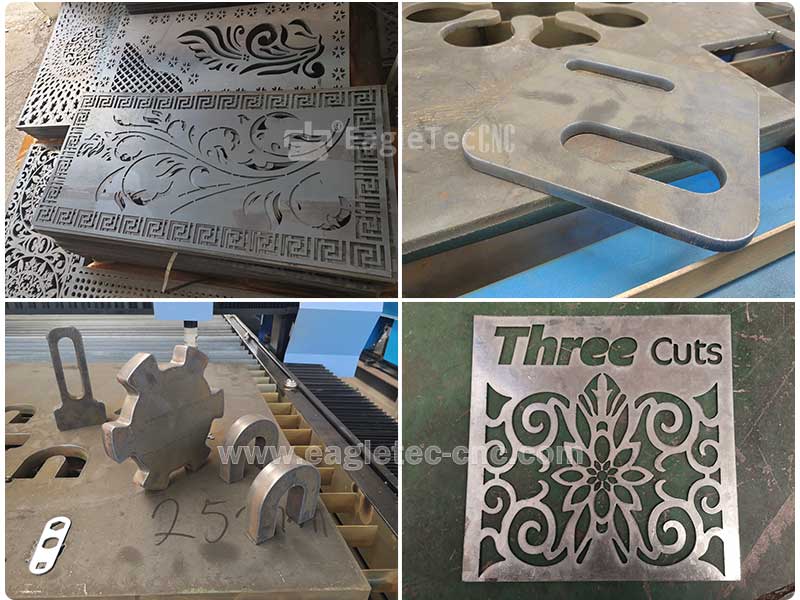

Proyectos de corte por plasma CNC

Materiales adecuados para la máquina CNC Plasma 1530

Hierro al carbono, aluminio, acero inoxidable

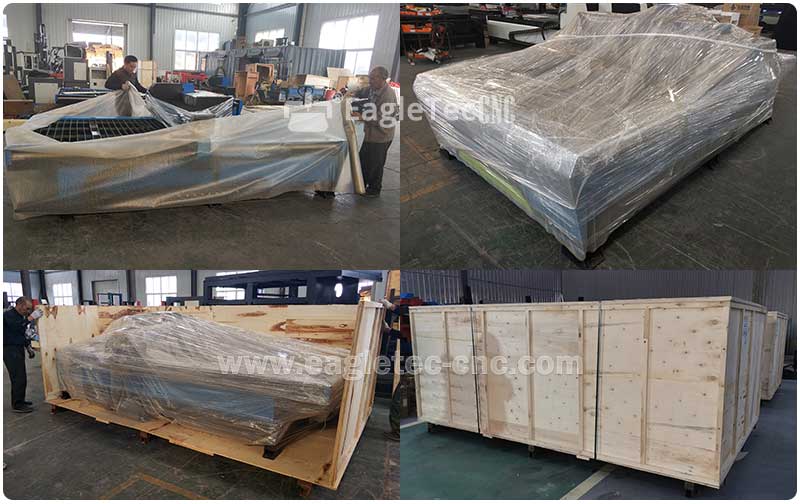

Detalle del paquete de la mesa de plasma CNC de 5 x 10

● Para el plasma CNC 1530, generalmente utilizamos material de envoltura y film de burbujas para envolverlo como embalaje interno.

● El equipo se fijará en el palé.

● Por último, empacamos la máquina con una caja de madera contrachapada apta para el transporte marítimo para protegerla de daños.

Soporte global para la mesa de plasma CNC EagleTec de 5 x 10

● Lo guiaremos desde el principio hasta que comience su producción de las siguientes maneras:

Se le proporcionará junto con la máquina un manual de usuario completo en inglés sobre esta mesa de plasma CNC de 5' x 10', desde el hardware hasta el software. Es un manual específico, práctico y paso a paso para su máquina correcta, no un manual general y sin sentido para muchos modelos.

● Si aún tiene alguna pregunta, podemos guiarlo en línea a través de un chat de video, tutoriales de video, guías de texto y más.

Parámetros técnicos de la mesa de plasma CNC industrial pesada de 5' x 10'

Preguntas frecuentes sobre la máquina cortadora de plasma CNC de 5 pies x 10 pies EA-PL1530

P: ¿Puede importar y cortar archivos DXF con su cortadora de plasma de 5 x 10?

R: Para cortar piezas con la mesa cortadora de plasma CNC de 5 x 10, se deben seguir algunos pasos. Inicialmente, como dijo, se requiere un dibujo DXF de la pieza específica. Posteriormente, se debe importar el archivo DXF al software de anidamiento provisto llamado FASTCAM para generar el código G. Con el código G disponible, puede enviar los códigos al CNC para cortar sin ningún paso adicional.

P: ¿Las mesas de plasma de 5 x 10 vienen con una fuente/cortadora de plasma?

R: Sí, generalmente vienen con una buena fuente/cortadora de plasma que puede satisfacer muy bien sus necesidades de producción. Si no necesita una fuente de plasma, EagleTec CNC solo puede vender la mesa de plasma CNC.

P: ¿Hay algún controlador que esté en inglés para mí?

R: Sí, el sistema de control está en inglés. Y el software CAM proporcionado también está en inglés.

P: ¿Podría confirmar la presión de aire que utiliza el generador de plasma? Así podremos saber si nuestro compresor de aire actual es suficiente o si será necesario actualizarlo.

R: El rango de presión de aire adecuado para la máquina es de 0,4 a 0,5 MPa (4 a 5 kg/cm2). Cualquier compresor de aire de no menos de 4 kW debería ser suficiente para tal requisito.

P: ¿Podemos tener el soplete de oxicorte en la mesa de plasma CNC EA-PL1530 de 5 x 10 pulgadas?

R: Sí, puede. EagleTec CNC puede construir la EA-PL1530 con dos sopletes: uno de plasma y otro de llama.

P: ¿La mesa de plasma de 5 x 10 pulgadas se entrega lista para usar o requiere un ensamblaje adicional una vez que llega?

R: Para una máquina de plasma de tamaño de cama de 5 x 10 pulgadas, se entrega lista para usar. Una vez que la recibe, debe realizar una conexión eléctrica; luego está lista para comenzar. Eso es todo.

P: ¿Cuál es el tiempo de entrega de esta mesa de plasma de 5 x 10 pulgadas?

R: Es de 15 días hábiles a partir de la recepción del depósito.

P: ¿Qué tipo de garantía y servicio brindan para esta mesa de plasma CNC 1530?

R: La garantía es de 12 meses a partir de la fecha de salida del barco; Durante este período, podrá disfrutar de un reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables, por ejemplo, la boquilla o el electrodo.

El servicio o soporte técnico es constante. Por lo tanto, cada vez que necesite asistencia, contáctenos y definitivamente recibirá una respuesta de nuestra parte dentro de las 24 horas.

Si le gusta la mesa de plasma de 5 x 10 a la venta aquí, comuníquese ahora para conocer los precios.
