Torno CNC para torneado de madera para patas de mesa y tacos de billar - EagleTec

Breve

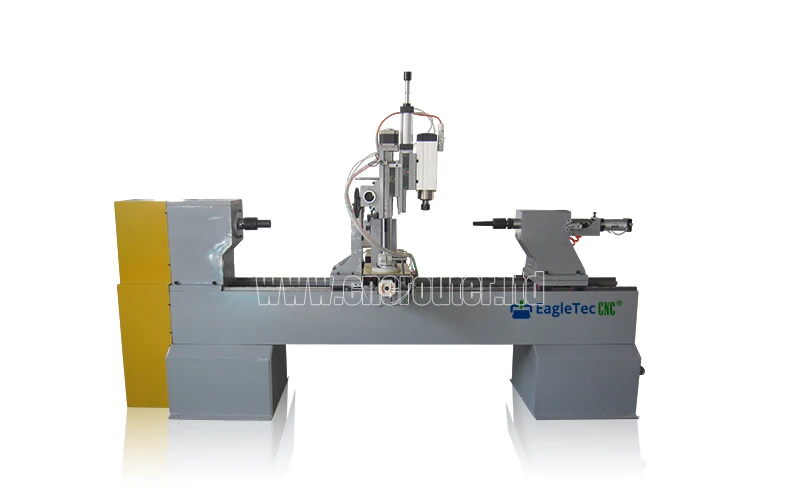

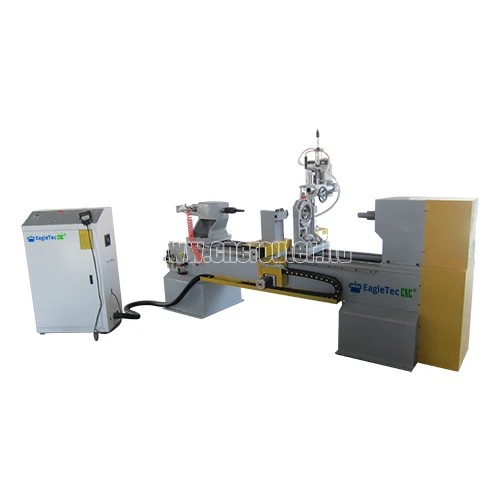

La máquina CNC para tornear madera aquí es un verdadero torno de torneado de madera CNC de 4 ejes para fabricar patas de mesa y tacos de billar, con un eje giratorio, dos cuchillas, gimbals ajustables y un husillo de brochado. Tiene la función de tornear, brochar y grabar, siendo una máquina en pleno funcionamiento. El tamaño de trabajo es de 300 mm (diámetro) por 1500 mm (largo). El diseño de dos cuchillas aumenta la velocidad de mecanizado por giro una vez. Con configuración de gimballs y husillo, la máquina de torno puede completar trabajos de brochado y grabado. Torno cnc para torneado de madera de la mejor calidad a la venta ahora a buen precio.

En comparación con el torno cnc para madera de 3 ejes, tiene una función más: grabar en la superficie plana. Los 3 ejes y 4 ejes mencionados aquí se refieren a la cantidad máxima de ejes simultáneos.

Otros modelos similares que te pueden interesar:

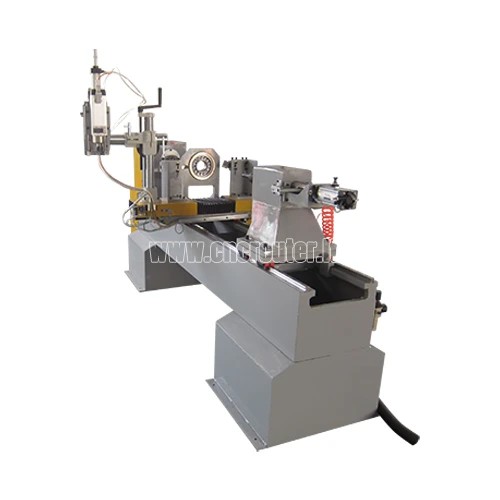

Torno de madera con opción de autoalimentación

Demostración: ¿Cómo funciona este torno de torneado de madera CNC de 4 ejes?

El siguiente video consta principalmente de dos partes, la primera mitad es una muestra de fotografías y la segunda mitad es una toma real de cómo funciona un torno.

¿Puede tornear un taco de billar o un palo de billar?

Encuentre la respuesta en el video a continuación.

El palo de billar mostrado en el vídeo tiene sólo 7 mm de grosor en el extremo pequeño y 30 mm en el extremo grande. Su longitud es de 1300 mm. Para evitar que la pieza de trabajo se tambalee, ajustamos la velocidad del husillo a 700 RPM; Para obtener un acabado suave, configuramos la velocidad de la hoja de sierra en 18000. Esta estrategia de mecanizado es una solución de torno perfecta para proyectos largos y delgados. Entonces, EA-TL1530ST4 es un torno de taco de billar perfecto.

¿Cuáles son las diferencias entre el torno para madera CNC de 3 y 4 ejes?

• Los 3 ejes y 4 ejes de los que hablamos aquí se refieren al número máximo de ejes simultáneos del torno para madera. Por lo tanto, 4 ejes es capaz de utilizar cuatro ejes simultáneamente durante el procesamiento; mientras que 3 ejes solo pueden ser tres ejes simultáneos.

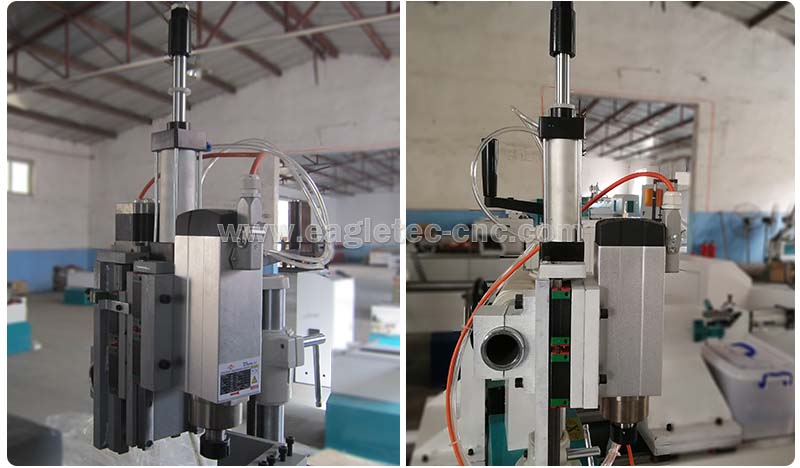

• El torno giratorio de 4 ejes tiene un motor paso a paso independiente detrás del husillo eléctrico, que permite que el husillo se mueva hacia arriba y hacia abajo (como se muestra a la izquierda de la imagen a continuación); 3 ejes no tiene este paso a paso (a la derecha).

• En consecuencia, los controladores de ambos son diferentes. El de 4 ejes debe estar equipado con un controlador simultáneo de 4 ejes, mientras que el de 3 ejes solo debe estar equipado con un tipo de 3 ejes.

• 4 ejes pueden hacer que el husillo se mueva hacia arriba y hacia abajo, pero 3 ejes no. En base a esto, 4 ejes es capaz de grabar en una superficie plana como una fresadora de madera CNC.

Ventajas de la máquina de torno de tacos CNC EagleTec

• El servomotor de CA está equipado para accionar el eje giratorio, que es una opción mucho mejor que el motor asíncrono trifásico. Haga clic aquí para conocer la diferencia entre ambos.

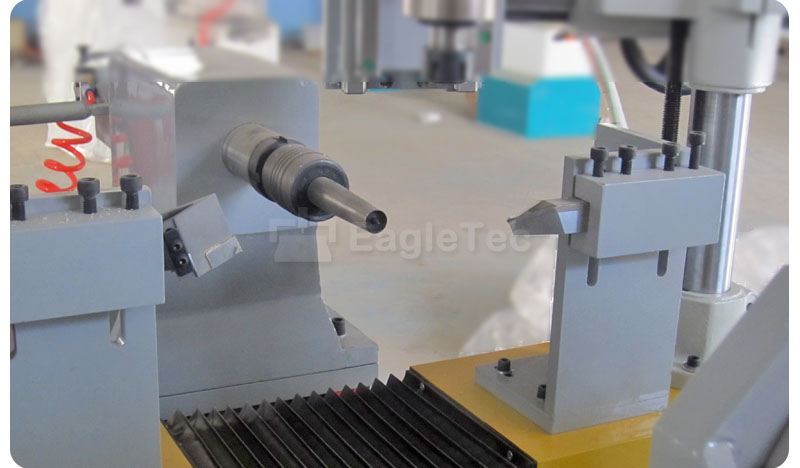

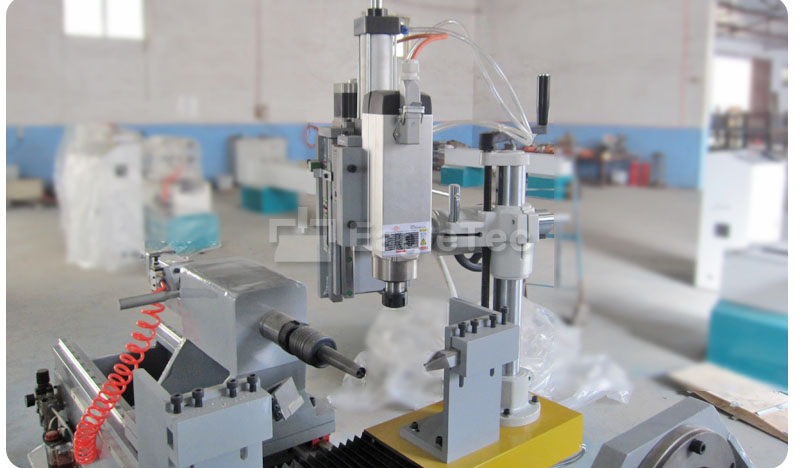

• El torno para tornear madera está configurado con un rotativo, dos cinceles y un husillo eléctrico para brochado. Vea la imagen a continuación para más detalles.

• Hay divisiones entre los dos cinceles, uno para desbaste y otro para acabado, lo que duplica la velocidad de fresado y el rendimiento.

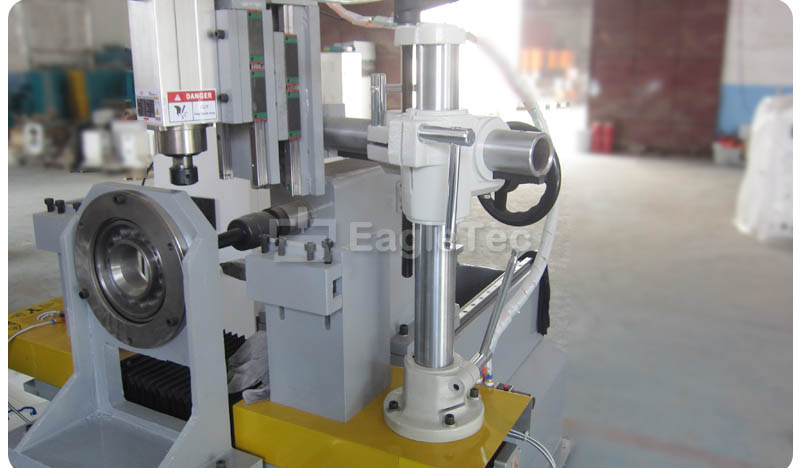

• El mecanismo del cardán puede hacer que el husillo eléctrico funcione en dirección horizontal y también en dirección vertical. La imagen de abajo es el cardán.

• Este modelo es un torno cnc para madera de 4 ejes, su número máximo de ejes simultáneos también es de 4 ejes. Si no se requieren los 4 ejes, consulte nuestra máquina de torno cnc para madera de 3 ejes.

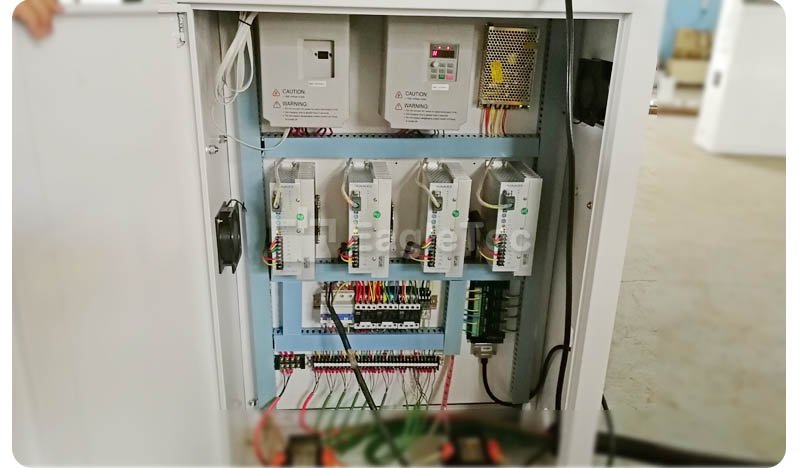

• Los ejes de movimiento lineal son impulsados por el controlador paso a paso YAKO YKA2811MA.

Detalles rápidos de la máquina CNC de torneado de madera para patas de mesa

• Un rotativo + dos cuchillas + un husillo de brochado

• Controlador RichAuto especial para torno de madera cnc de 4 ejes

• Servomotor principal de CA para rotativo

• Motores paso a paso para ejes XYZ

• Controlador paso a paso YAKO YKA2811MA

• Cuerpo de torno para tornear madera totalmente de hierro fundido

• Diámetro de trabajo: 20 ~ 300 mm

• Longitud de trabajo: 100 ~ 1500 mm

Aplicación del torno CNC para carpintería de 4 ejes

Industria

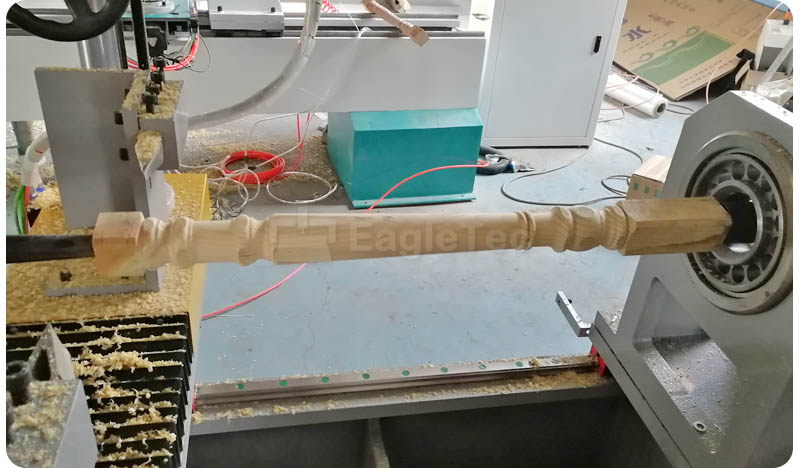

La máquina CNC de torneado de madera siempre se aplica a tacos de billar, palos de billar, tacos de billar, fabricación de piezas de escaleras, piezas de muebles de madera que giran como patas de mesa personalizadas para mesas auxiliares y de café, patas de sillas, barandillas de camas y, ocasionalmente, bustos y cabezas de columnas corintias. La superficie torneada es bastante bonita y limpia; consulte la siguiente foto.

Materiales buenos para el torno de tacos de billar

Madera en formas redondas o cuadradas, como haya, pino, peral, fresno americano, arce y más otros tipos de materiales no metálicos.

Capacidad de mecanizado del torno CNC para tacos de billar de 4 ejes

Torneado, fresado, corte, brochado y tallado de madera tanto en superficies planas como redondas.

Juego de herramientas de torneado de madera gratuito proporcionado con el torno CNC para madera

Ofrecemos a los usuarios 3 juegos de cuchillos gratuitos, que son las mejores herramientas para tornear madera de carburo(capaces de tornear 700 piezas de madera de haya antes de volver a afilarlas), cinceles para tornear madera de acero aleado y brocas para brochar.

El conjunto completo de tutoriales, incluido el programa y el hardware, también está listo para usted.

Se le ofrecerá soporte técnico experto en línea después de la compra. Lo guiaremos a través de todo hasta que su máquina entre en producción. Y los tutoriales completos están listos para usted. Si tienes algún interés, puedes conocerlos con antelación.

Guía de programación para torneado de madera

Guía de programación para brochado

Guía de funcionamiento del torno de torneado de madera EagleTec

Detalles del paquete del torno CNC para torneado de madera EagleTec

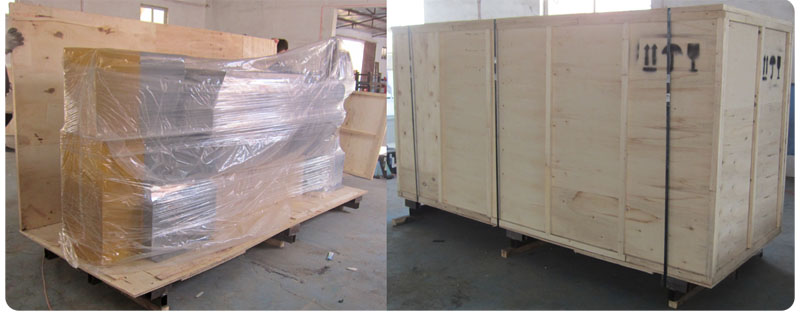

Envuelto herméticamente con películas de plástico y luego embalado en una caja resistente de madera contrachapada para su entrega.

Características de la máquina de torno para madera CNC de 4 ejes de China

• El cuerpo del torno cnc para torneado de madera es completamente de hierro fundido para garantizar la rigidez, estabilidad y precisión del torno. Además de eso, todos los planos de montaje se terminan a través de un centro de mecanizado CNC, no a mano.

• Adoptar un controlador portátil Richauto DSP fácil de usar, especialmente diseñado para tornos CNC para trabajar la madera. El torno se maneja de forma independiente, sin necesidad de ordenador.

• Adopte el husillo de bolas TBI de Taiwán y el riel guía cuadrado HIWIN de Taiwán con alta precisión de transmisión y longevidad.

• La velocidad de rotación se ajusta mediante un inversor y los datos de velocidad se muestran en el panel del gabinete de control.

• Ajuste de herramienta de una sola vez para terminar toda la pieza de trabajo.

Parámetro técnico del torno de torneado de madera CNC de 4 ejes para patas de mesa

Preguntas frecuentes sobre los tornos CNC para tacos de billar a la venta

P: ¿Cuánto tiempo lleva el envío a EE. UU.?

R: Su pedido se pondrá en producción una vez recibido el pago inicial. Tanto la producción como el envío tardarían 50 días aprox. Entonces digamos dos meses aprox.

P: ¿Puedo conseguir esto en 220 3 Phase?

R: Sí, para pedidos desde Estados Unidos, la configuración estándar es fase 220V3.

P: ¿Qué mandril utiliza el husillo? ¿Me refiero al husillo del cuarto eje?

R: Es una pinza ER25.

P: ¿Puedo pedirlo con una longitud en blanco superior a 59 pulgadas, 96 pulgadas o 84 como mínimo?

R: Sí, puedes. Podríamos construirlo de 84 o 96 pulgadas de largo.

P: ¿Cómo son su soporte técnico, WhatsApp y video chat? ¿Tiempo?

R: Cuando se trata de soporte posventa, ese es nuestro punto fuerte. Disponemos de un sistema completo. Primero, EagleTec CNC proporcionará un conjunto completo de tutoriales junto con el torno cnc cue en una unidad USB. Son claros y están bien escritos en inglés. La mayoría de los clientes pueden aprender a usarlo siguiendo los pasos que se muestran en los tutoriales. Además, nuestro equipo está listo para guiarlo a través de los problemas siempre que tenga preguntas mientras lo aprende. Esto lo podemos hacer online a través de videollamadas, reuniones, chats grupales, etc. El tiempo depende de los requerimientos del usuario.

Si le gusta el torno cnc para tornear madera a la venta aquí, contáctenos ahora.
