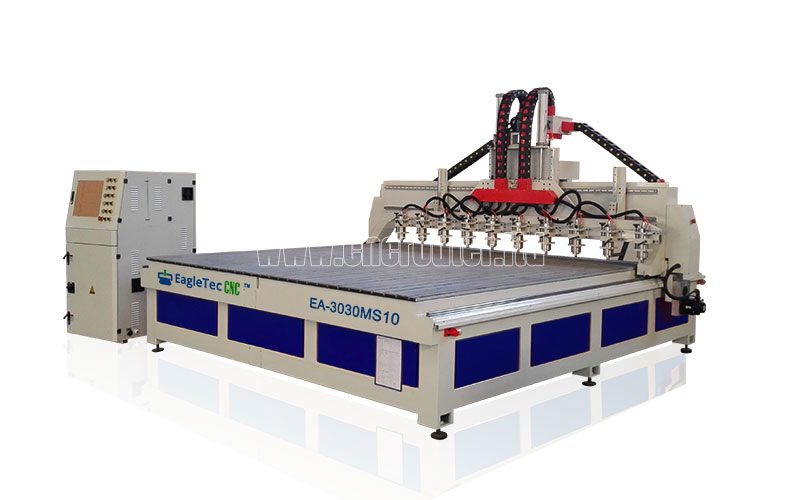

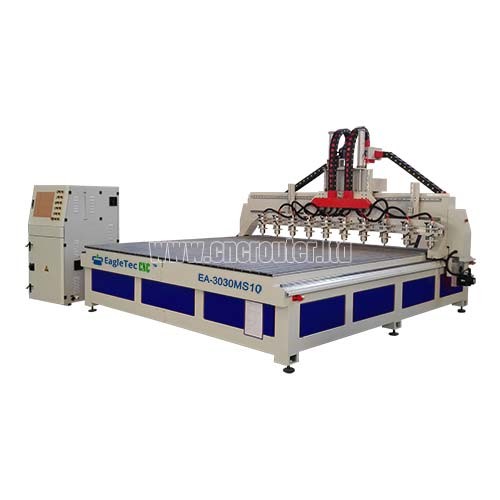

Enrutadora CNC de cabezal múltiple para carpintería con 10 husillos

Resumen

EA-3030MS10 es una fresadora CNC de cabezales múltiples dedicada a trabajos de carpintería en la producción de muebles de estilo europeo. "Carpintería" aquí se refiere principalmente al grabado en madera. Probablemente sepa que el tallado en madera es un trabajo que requiere mucho tiempo; En términos generales, dependiendo del tamaño y la complejidad del patrón, se necesitan desde unas pocas horas hasta una docena de horas, o incluso más de veinte horas. Por lo tanto, si podemos grabar más piezas a la vez, aumentará en gran medida la producción. La máquina enrutadora CNC de 10 husillos aquí está diseñada para el propósito exacto de la aplicación. Cuando diez husillos trabajan sincrónicamente, se pueden tallar 10 piezas como máximo en un ciclo de trabajo. ¡Enrutador cnc de cabezal múltiple para carpintería con 10 husillos a la venta a buen precio ahora!

Además, ¿buscas una máquina de 4 ejes? Por favor, compruebe la máquina enrutadora cnc de cabezal múltiple de 4 ejes con rotativo

Otras máquinas similares que puedes comparar: máquina para tallar madera cnc con 8 husillos

Demostración de grabado sincrónico de diez husillos

Este vídeo demuestra que los 10 husillos de la máquina funcionan de forma sincrónica. Trabajando de esta manera, obtendremos 10 piezas del trabajo terminado a la vez. ¡Disfrutar!

El diseño único de esta máquina enrutadora CNC de 10 husillos y cabezales múltiples para carpintería

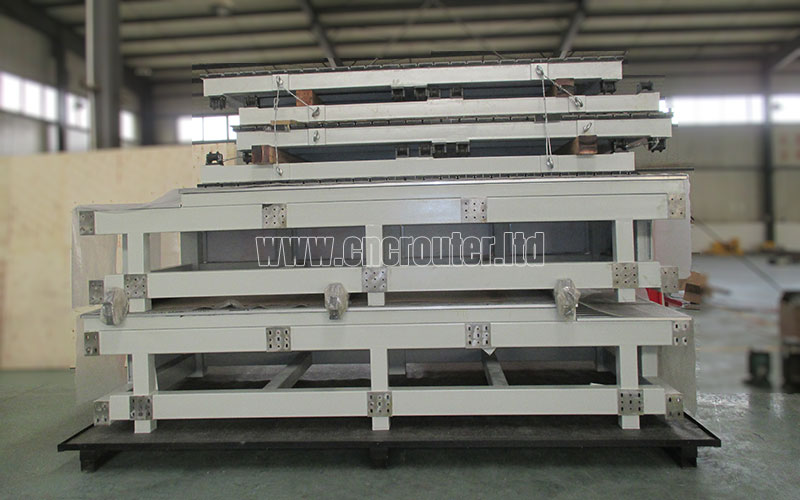

Para una máquina tan gigante cuyo tamaño de trabajo es de 3000x3000 mm (10'x10'), deberíamos tener una solución de carga adecuada para ella. La longitud y el ancho de la plataforma de la máquina superan con creces el tamaño de la puerta del contenedor. Según el tamaño de la cama, es imposible cargarla entera. Como solución correspondiente, adoptamos un diseño dividido para la cama y la dividimos en dos desde el centro. De esta manera, una vez que la cama se desmonta en dos partes, se puede cargar muy bien en el contenedor. Para su información, una vez desmontado, se ve así:

También se puede ver en la imagen que hemos diseñado 9 superficies de base de montaje para la cama, y todas las superficies están fresadas con precisión a través de un centro de mecanizado de metales de 5 ejes de alta precisión para minimizar los errores de ensamblaje de la máquina. Las técnicas son vitales para el rendimiento de la máquina.

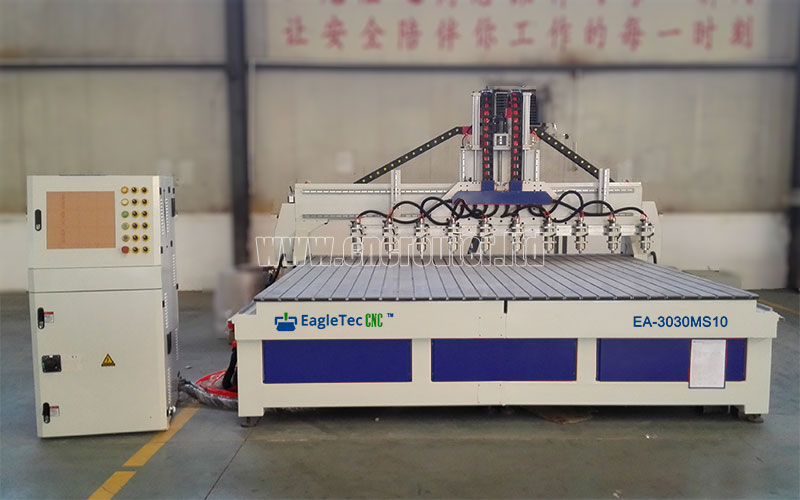

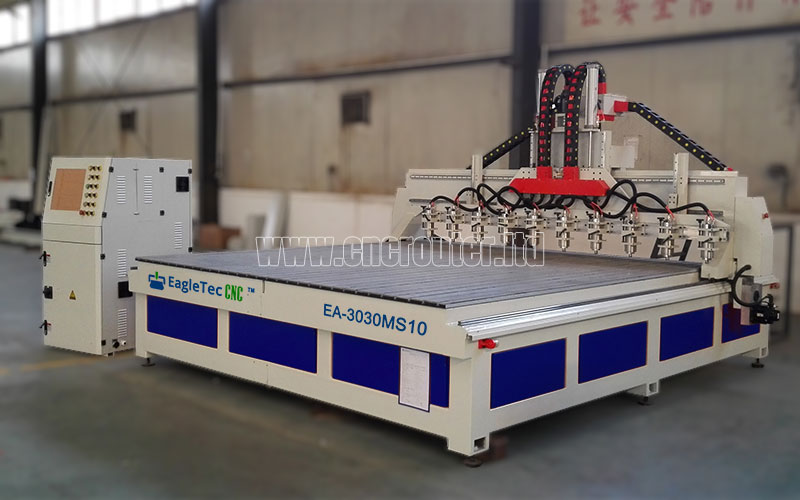

Cuando la máquina está bien montada, queda así:

P: ¿Tiene el diseño dividido un impacto negativo en la precisión de la máquina?

R: Eso depende. Si utiliza las técnicas más avanzadas desde la fabricación hasta el montaje, no hay necesidad de preocuparse por esto. Por ejemplo, todas las caras y orificios de la base de montaje se fresan en acabado mediante un centro de mecanizado de metales CNC de primer nivel. Si la máquina está construida con dichas técnicas, puede estar seguro de su precisión y rendimiento.

Especificaciones del enrutador CNC de cabezal múltiple de 10 husillos

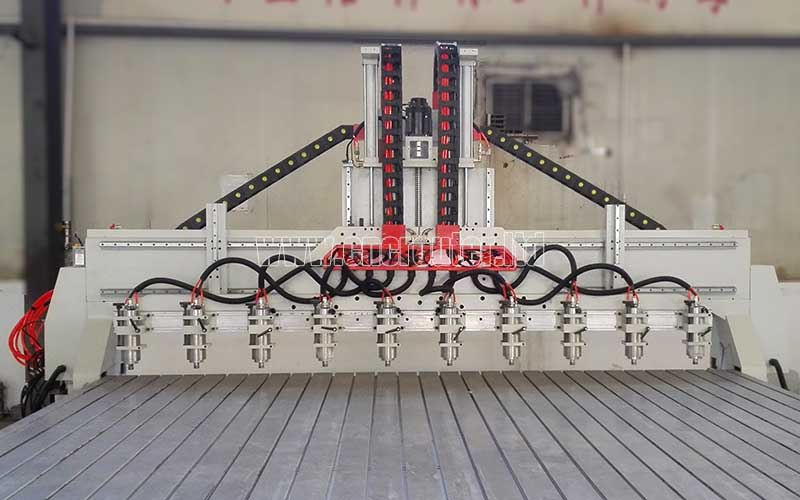

• Hay diez piezas de husillos enfriados por agua; Nos permiten conseguir 10 trabajos a la vez como máximo. Cuando todos los cabezales funcionan sincrónicamente, cada uno puede alcanzar un tamaño de trabajo de 300x3000 mm; si solo funcionan 5 cabezales, el tamaño de trabajo de cada uno sería 600 × 3000 mm; Si funcionan 2 cabezales, el tamaño de trabajo de cada uno alcanzará los 1500×3000 mm. Por lo tanto, puede optar por utilizar diferentes números de cabezales de máquina para procesar según el tamaño de la pieza de trabajo. Cada cabezal tiene un botón de encendido/apagado individual para controlar su inicio y parada.

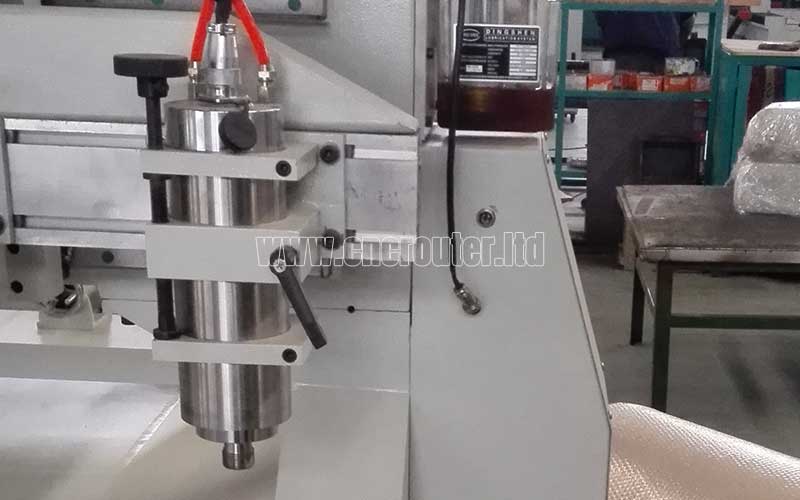

• El soporte del husillo es el que tiene función de altura regulable. Como sabemos, al configurar el punto cero del eje Z para múltiples cabezales, no es fácil colocar cada fresa a la misma altura. Con los soportes de husillo regulables en altura, podemos ajustarlos fácilmente a una altura uniforme.

P: Refrigeración por agua versus refrigeración por aire, ¿cuál es mejor para la máquina de tallado y enrutador CNC de cabezales múltiples?

R: El husillo de refrigeración por agua es anterior al de refrigeración por aire para el enrutador cnc de cabezales múltiples. Aquí están las razones:

(1) El trabajo de grabado requiere mucho tiempo; El husillo de refrigeración por agua tiene un aumento de temperatura menor que el husillo de refrigeración por aire después de un funcionamiento prolongado. Desde esta perspectiva, la refrigeración por agua es mucho mejor si funciona durante mucho tiempo.

(2) El eje de refrigeración por agua es más silencioso que el de refrigeración por aire. En comparación con 10 husillos refrigerados por aire, el ruido de 10 husillos refrigerados por agua es mucho menor.

• El eje Z tiene un cilindro de contrapeso neumático doble para permitir un posicionamiento muy rápido y preciso del eje Z. Rápido y preciso con servomotores, funcionamiento silencioso. Además, los motores funcionan muy suavemente y tienen muy buenos caracteres de aceleración y desaceleración. El eje Z es impulsado por un husillo de bolas antirretroceso rodante endurecido de Taiwán.

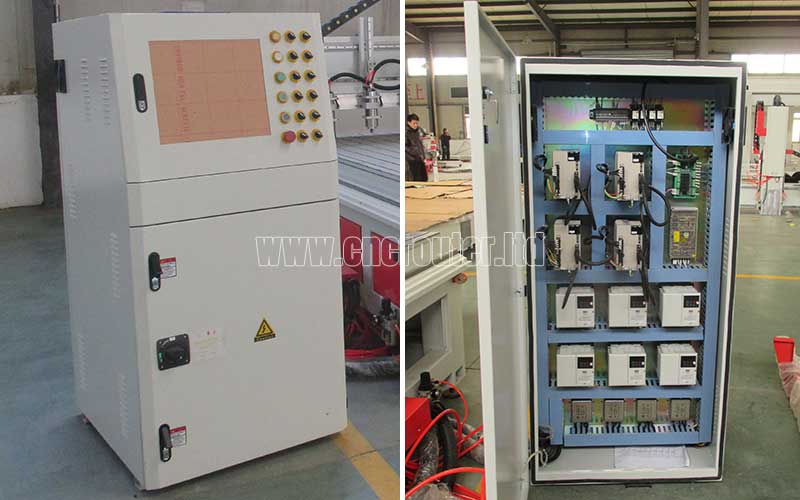

• El hardware de control es WEIHONG Lamdba-3S; El software es NcStudio. El armario electrónico permite alojar allí todo el ordenador.

• El movimiento de los ejes X e Y se realiza a través de una transmisión de piñón y cremallera helicoidal, que está endurecida para una vida útil extremadamente larga y rectificada para una precisión muy buena.

Aplicación de enrutador CNC de diez husillos y cabezales múltiples

Industria aplicable

Es ideal para trabajos de grabado en madera en masa. Por eso, siempre se aplica a las plantas de muebles.

Materiales

Madera, Acrílico, MDF, ACM, PVC, Espuma.

Detalles Rápidos

• Tamaño de la cama 3000x3000 mm (10'x10')

• Motor de husillo con refrigeración por agua 2,2 KW – 10 unidades

• Base de máquina de diseño dividido para trabajo pesado

• Controlador CNC WEIHONG Lambda-3S

• Servomotores Yaskawa

•• Guías lineales y rodamientos de tipo cuadrado PMI originales de Taiwán – tamaño 25 mm

• Armario de control individual

• Sistema de lubricación central

Preguntas frecuentes sobre el enrutador CNC de cabezal múltiple de diez husillos EA-3030MS10

P: ¿Qué tipo de garantía ofrecen para esta fresadora CNC de diez husillos?

R: Es una garantía de 12 meses desde la salida. Bajo la garantía, disfruta del reemplazo gratuito de cualquier pieza rota, excepto las piezas vulnerables. Después de eso, también le brindamos soporte en línea gratuito; para repuestos, se cobrará en función del costo de las materias primas.

P: ¿Nos guiará sobre cómo ensamblar una vez que llegue la máquina?

R: Por supuesto que sí. Le proporcionaremos tutoriales detallados para el trabajo exacto; además, te guiaremos online mediante chat en vivo si tienes alguna duda.

P: ¿Cuál es el plazo de entrega de esta máquina?

R: Son de 15 a 20 días hábiles tras la recepción del depósito.
