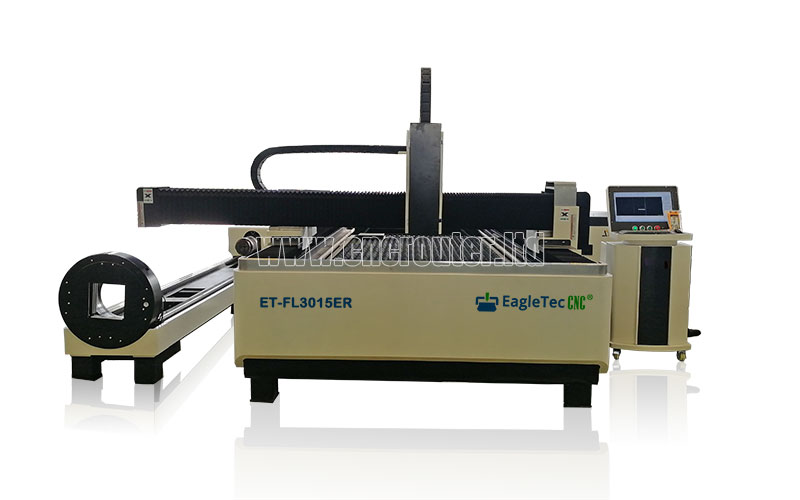

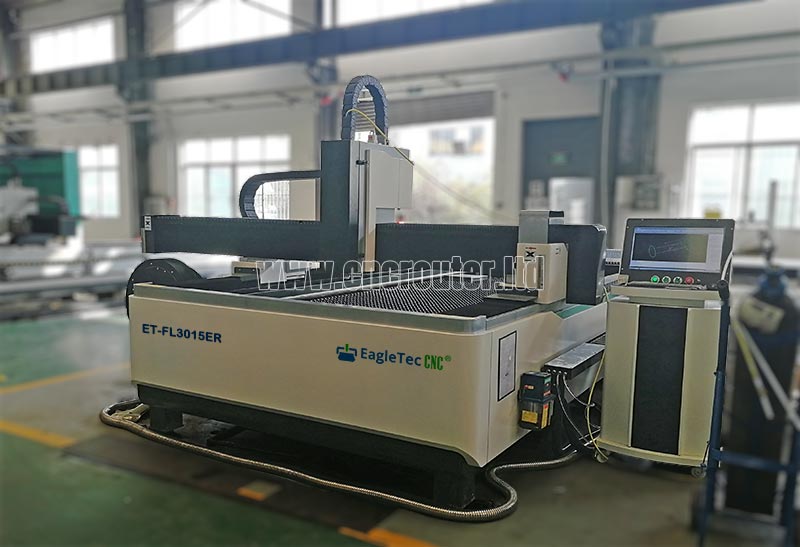

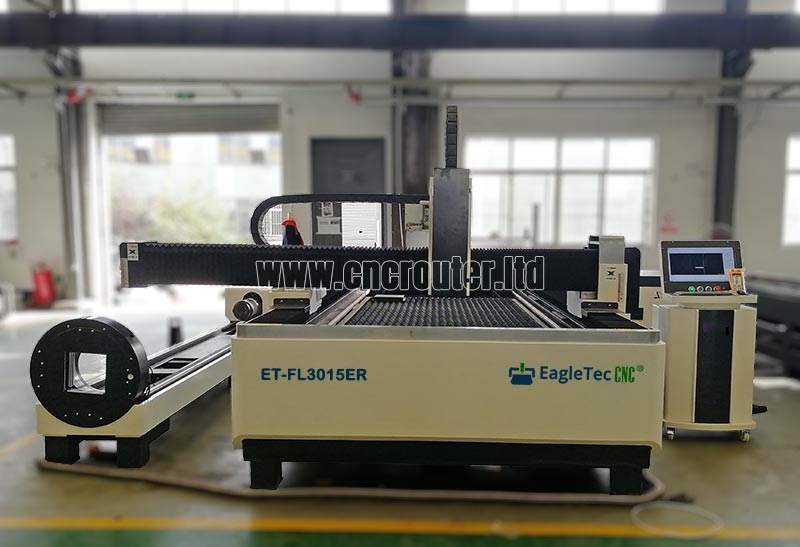

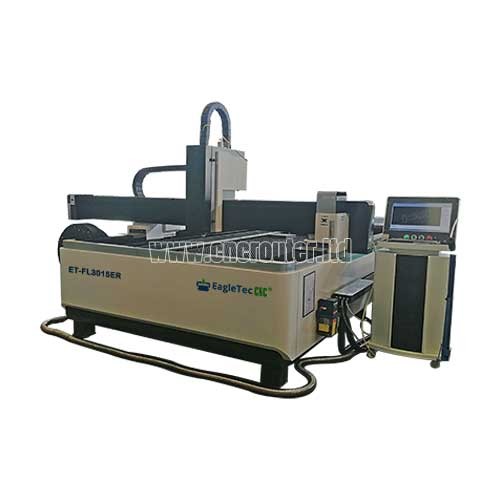

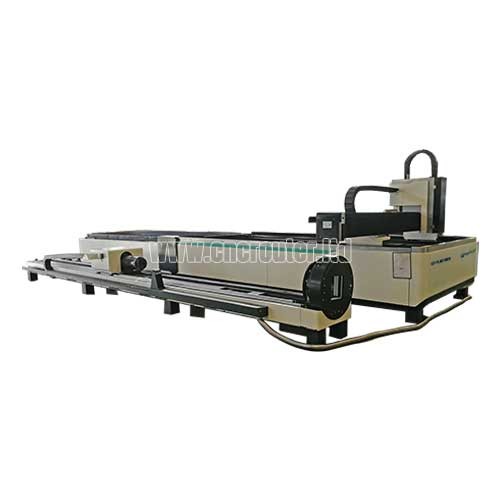

Máquina de corte por láser de fibra para placas y tubos de metal con mesa intercambiable

Breve descripción

ET-FL3015ER PRO es una máquina de corte por láser de fibra de doble propósito que puede trabajar en tubos y placas de metal. Gracias a la plataforma de intercambio, minimiza los tiempos de parada de la máquina causados por la carga de material y la productividad mejora mucho. La unidad rotatoria equipada tiene una carrera de hasta 6 metros de largo. Según las necesidades de producción reales, esta máquina se puede equipar con una variedad de fuentes de láser de fibra. ¡Máquina de corte por láser de fibra para tubos y placas de metal con mesa de intercambio a la venta con un servicio posventa inigualable ahora!

Otros modelos de gran venta que te pueden interesar:

Máquina de corte láser de fibra CNC - Modelo: ET-FL3015S

Cortadora láser de metal CNC - Modelo: ET-FL2513S

Cortadora láser de fibra óptica - para chapa y tubería

Video de la máquina cortadora láser de fibra de placas y tubos de metal con mesa de intercambio

El video es una demostración funcional de la máquina e incluye tres segmentos. El primero es una demostración de cómo cortar un tubo cuadrado de acero inoxidable. El segundo muestra cómo se usa la mesa de intercambio para cortar láminas de acero inoxidable. El último es para cortar el tubo cónico galvanizado. Para su referencia, este tipo de tubo cónico se usa a menudo como farola. Por lo tanto, esta cortadora láser de fibra también se puede usar en la fabricación de farolas.

Aplicación de máquina de corte por láser de fibra para palés de intercambio

Campo de aplicación de la cortadora de metal de fibra de mesa doble

Es perfecta para fabricar letreros de metal, pantallas de metal, trabajos de metal cortados a medida, portones, fabricación de láminas de metal, fabricación de farolas y más.

Materiales de corte por láser de fibra

Apto para tubos de metal (cuadrados y circulares) y placas, incluidos acero, acero inoxidable, aluminio, latón, acero dulce, titanio y materiales galvanizados.

Especificación de la máquina cortadora láser de fibra con mesa intercambiable para tubos y placas de metal

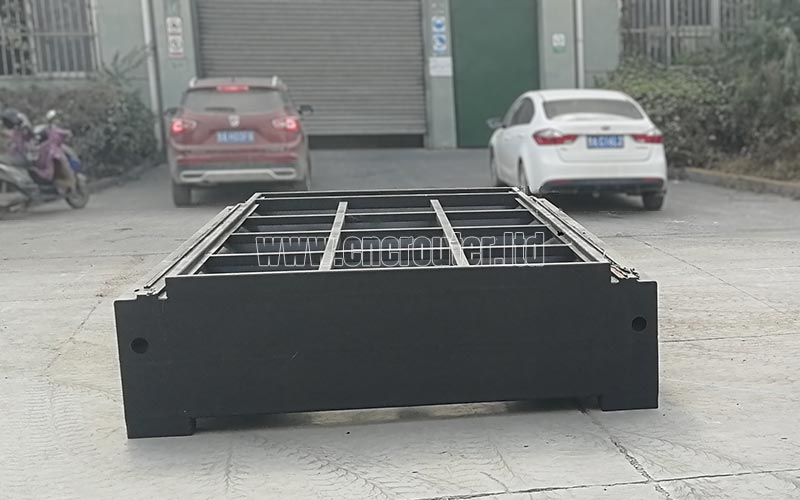

• La base de la máquina está soldada con placas de acero. En comparación con la construcción soldada con tubos cuadrados, tiene puntos fuertes como su gran peso propio y su robusta rigidez mecánica.

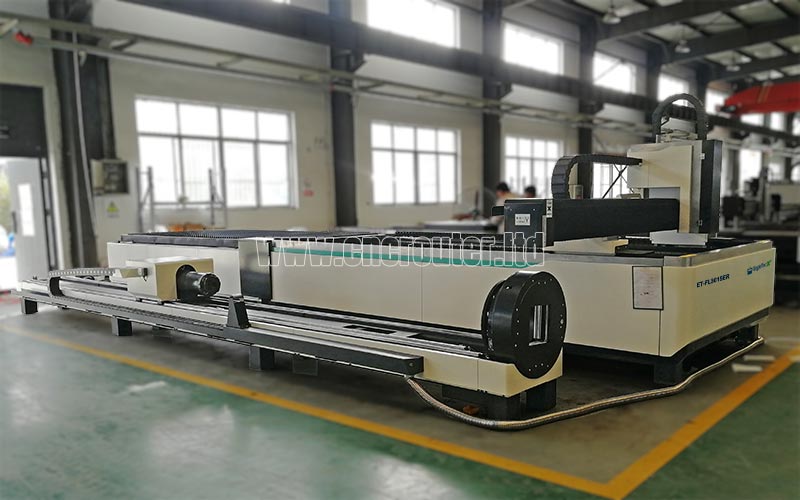

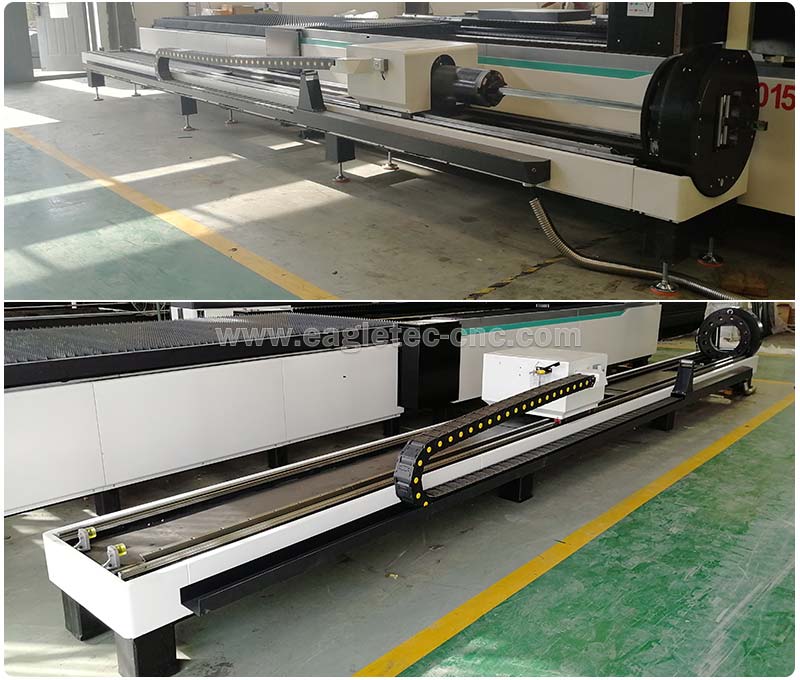

• La máquina está equipada con un cortador de tubos de metal giratorio, que funciona con tres juegos de servomotores Yaskawa. La carrera es de 6 metros y el diámetro máximo de sujeción es de 220 mm.

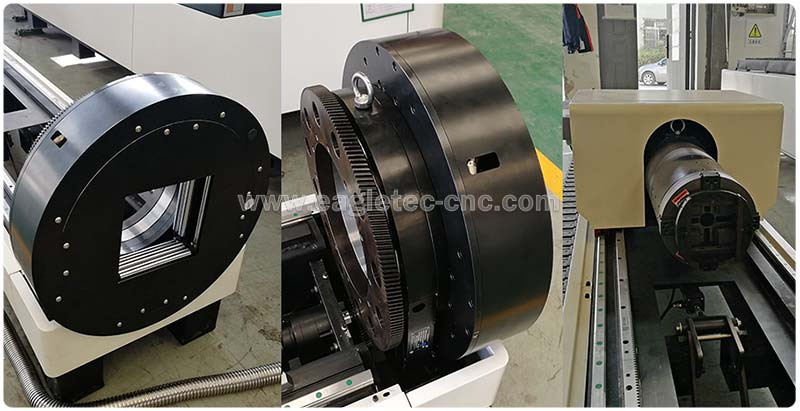

• Los tubos se mantienen en el rotativo mediante un cabezal y un contrapunto accionados por aire.

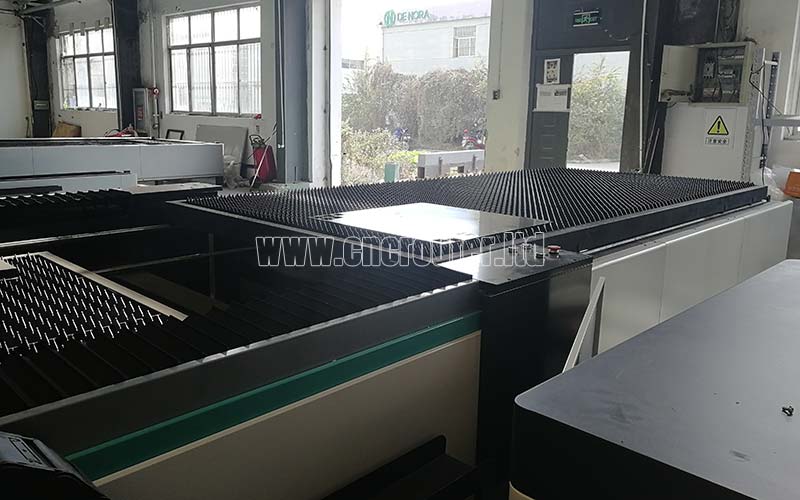

• La opción de mesa de intercambio optimiza el proceso de carga de las placas metálicas, minimizando los tiempos de parada provocados por la carga, mejorando significativamente la productividad de la máquina de corte por láser de fibra.

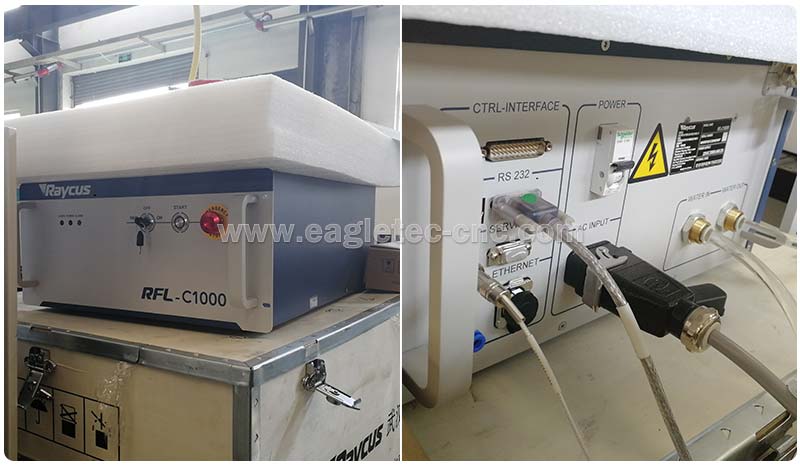

• Como configuración predeterminada, viene con un generador láser de fibra Raycus de 1000 vatios (modelo RFL-C1000).

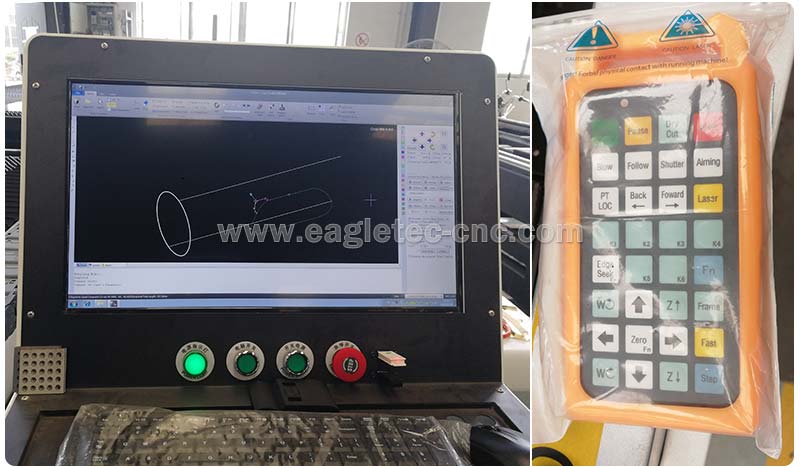

• Sistema de corte por láser de fibra Cypcut dedicado con generador de pulsos manual (unidad de control portátil) para trabajar con tubos y placas. Se basa en el sistema operativo Windows. Tanto Windows como Cypcut están en inglés.

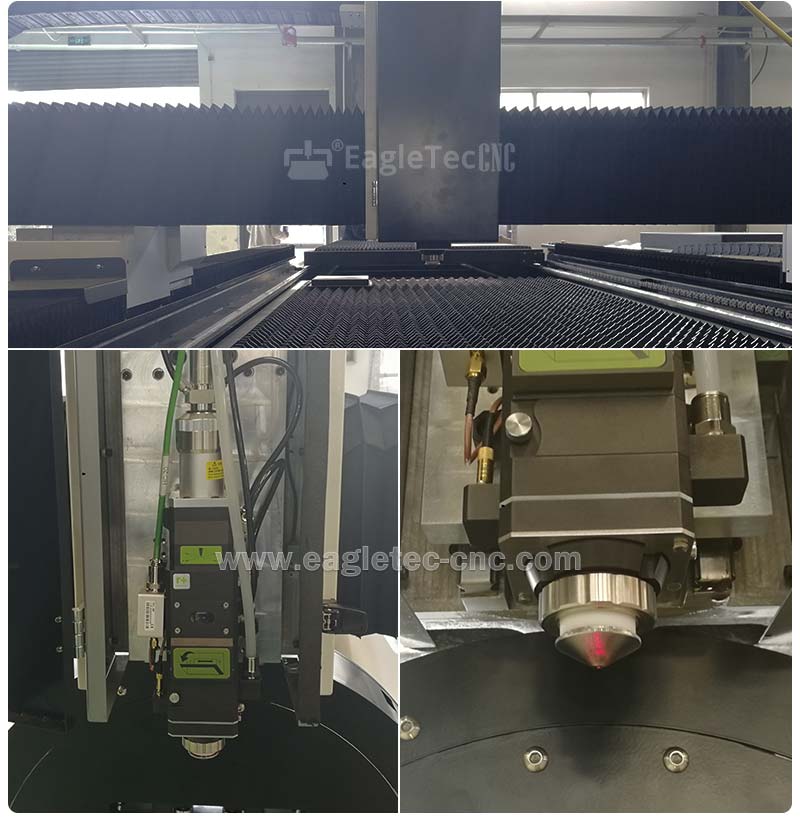

• La máquina cortadora láser de fibra de doble mesa viene con el cabezal de corte láser de fibra Raytools modelo BT240S.

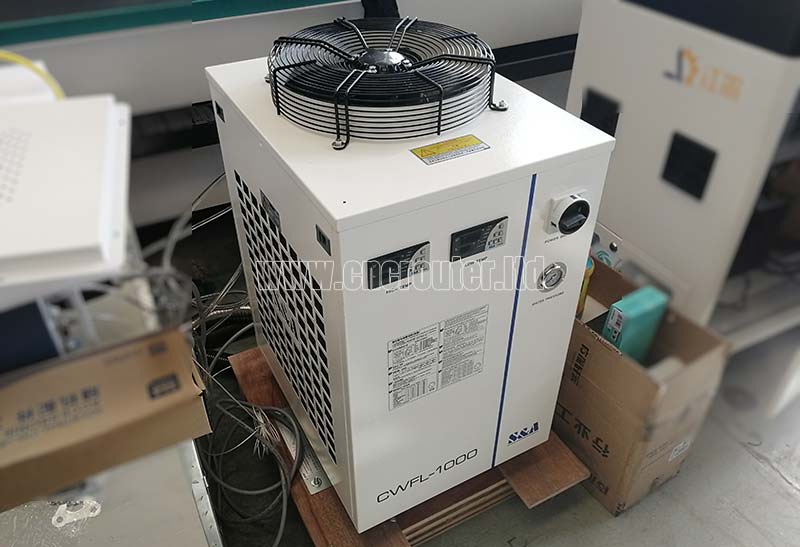

• El enfriador equipado para fuente láser de fibra es marca S&A (la mejor en China), modelo 1000 W, CWFL-1000.

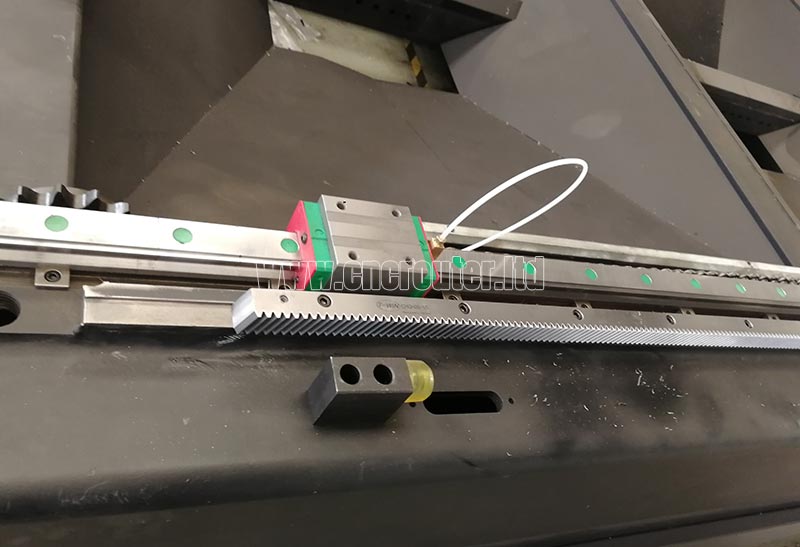

• Los componentes de transmisión adoptan bastidores de molienda T-Win originales y rieles de guía lineal HIWIN/PMI genuinos; precisos y duraderos.

Detalles rápidos de la máquina de corte por láser de fibra de doble mesa

• Base de la máquina soldada con placa

• Tamaño de corte de láminas 1500x3000 mm

• Rotativo con diámetro de 220 mm y carrera de 6000 mm

• Fuente de láser de fibra Raycus de 1000 W

• Sistema de corte por láser de fibra Cypcut

• Enfriador S&A modelo CWFL-1000

• Cabezal láser de fibra Raytools modelo BT240S

• Mesa de intercambio

• Rieles de guía lineal originales HIWIN/PMI

• Cremallera y piñón de rectificado originales T-Win

• Lubricador automático para componentes de transmission

Ofrecemos un soporte posventa inigualable con las máquinas de corte por láser de placas y tubos combinadas EagleTec

• Lo guiaremos en todo el proceso, desde el principio hasta que ponga en producción su máquina cortadora por láser de fibra.

• Se le proporcionará un manual de usuario completo, desde el hardware hasta el software, junto con el equipo. Es claro y está bien escrito en inglés, no es una guía general sin sentido para muchos modelos. Los principiantes pueden dominar la operación siguiendo nuestras instrucciones.

• Si aún tiene alguna pregunta, podemos guiarlo en línea a través del chat en vivo, tutoriales en video, guías de texto, etc.

Parámetros técnicos de la máquina cortadora láser de fibra con mesa intercambiable para láminas y tubos de metal

Preguntas frecuentes sobre el equipo de corte por láser de fibra de mesa doble ET-FL3015ER PRO

P: ¿Qué espesor puede cortar esta máquina de corte por láser de fibra de mesa intercambiable?

R: Depende de la potencia de la fuente de láser de fibra. Para una fuente de 1000 vatios, esta es la guía: puede cortar acero al carbono de 10 mm, acero inoxidable de 5 mm, aluminio de 3 mm y láminas de cobre.

P: ¿Con qué formas y tamaños de tubos de metal puede trabajar esta máquina?

R: Dado que la máquina de corte por láser de fibra de mesa intercambiable está equipada con un sistema de corte por láser simultáneo de 4 ejes real, puede trabajar bien con tubos redondos, tubos cuadrados y tubos rectangulares.

En cuanto al tamaño, el área máxima de corte es de 220 x 6000 mm.

P: ¿Qué garantía cubre la cortadora láser de fibra que se vende aquí?

R: La máquina está cubierta con una garantía de 3 años (36 meses) desde la fecha de salida, excepto por la fuente de láser de fibra. La potencia del láser viene con una garantía de 2 años. Durante la garantía, disfrutará de reemplazo gratuito de cualquier componente roto, incluido el generador láser de fibra.
