Máquina cortadora de tubos láser de fibra nueva 2024 a la venta: máquina cortadora láser de fibra

Modelo: ET-FL0260T Pro
Categoría: Máquina cortadora láser de fibra
Marca: EagleTec CNC
Estado: Nuevo
Opciones de potencia del láser disponibles: 1000/1500/2000/3000/4000/6000 vatios
Precio de referencia: USD43980/SET
Rango de precios: USD33580 a USD62950/SET por configuración diferente
Código H.S.: 8456110090
Capacidad de suministro: 200 juegos mensuales
Disponibilidad: Pedido anticipado: se pone en producción al recibir el pago inicial
Método de pago: Transferencia bancaria

Correo Electrónico


Breve descripción

ET-FL0260T Pro es una máquina de corte por láser de fibra diseñada para procesar operaciones de corte de formas, corte recto, corte en ángulo, corte a inglete, entallado, perforación y apertura de orificios en tubos de metal. Equipada con mandriles neumáticos delanteros y traseros, el diámetro exterior máximo que puede pasar por esta máquina puede ser de 165 mm, 220 mm, 320 mm y 400 mm. También hay más opciones de potencia láser disponibles; puede elegir entre 1000 W, 1500 W, 2000 W, 3000 W, 4000 W o 6000 W según sus necesidades de producción. Máquina cortadora de tubos por láser de fibra nueva 2024 a la venta a un precio razonable con el mejor soporte técnico ahora.

Si sus trabajos principales son cortar líneas de intersección en acero dulce, la máquina de corte de tubos cuadrados por plasma CNC EagleTec también sería una buena opción.

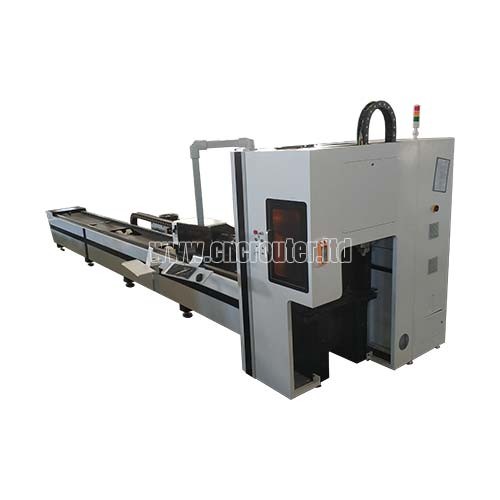

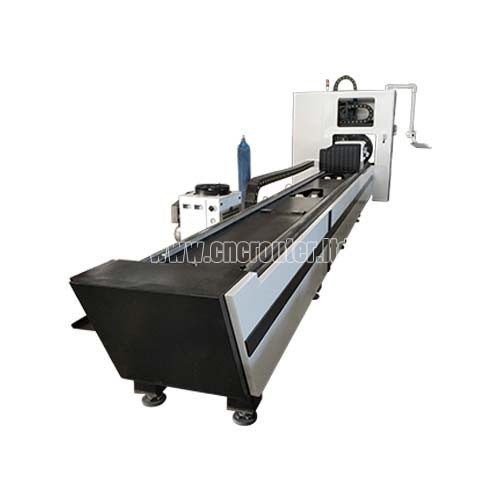

Máquina de corte por láser de tubos de metal en venta.jpg


Vídeo de máquina cortadora de tubos con láser de fibra CNC: corte de canales en U de MS, tubos cuadrados de acero inoxidable y tubos circulares

La demostración de funcionamiento de la máquina láser para tubos incluye las siguientes tres secciones:

0:00 Corte de canal en U MS (acero dulce)

1:30 Corte de tubo cuadrado SS (acero inoxidable)

2:08 Corte de tubo circular SS (acero inoxidable)

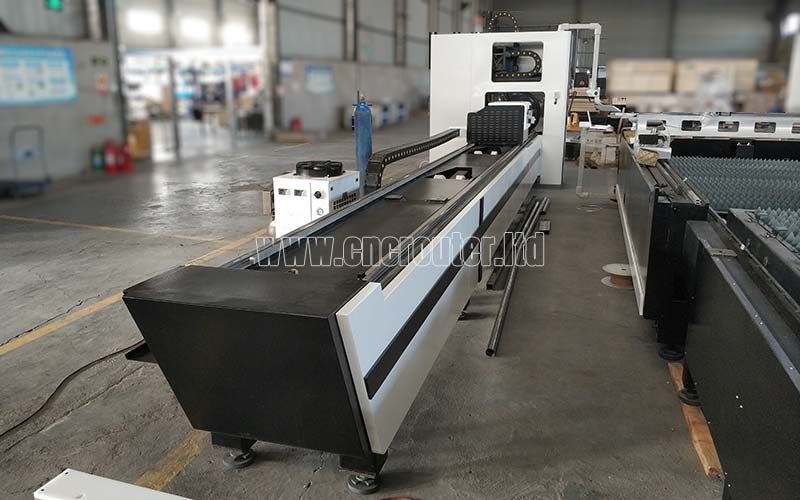

Cortadora de tubos láser CNC completa con enfriador en el taller.jpg

Aplicaciones de la máquina cortadora láser de tubos de metal

Campo de aplicación de las cortadoras láser de tubos a la venta

La máquina cortadora láser de tubos de fibra es perfecta para fabricar utensilios de cocina y electrodomésticos, automóviles, maquinaria agrícola, maquinaria de construcción, equipos de fitness y más.

Materiales apropiados para la máquina cortadora láser de tubos de metal de fibra CNC

Adecuada para tubos y caños de metal, incluidos tubos cuadrados, tubos rectangulares, tubos circulares, de forma ovalada, formas en L (sección en ángulo), canales en U y más.

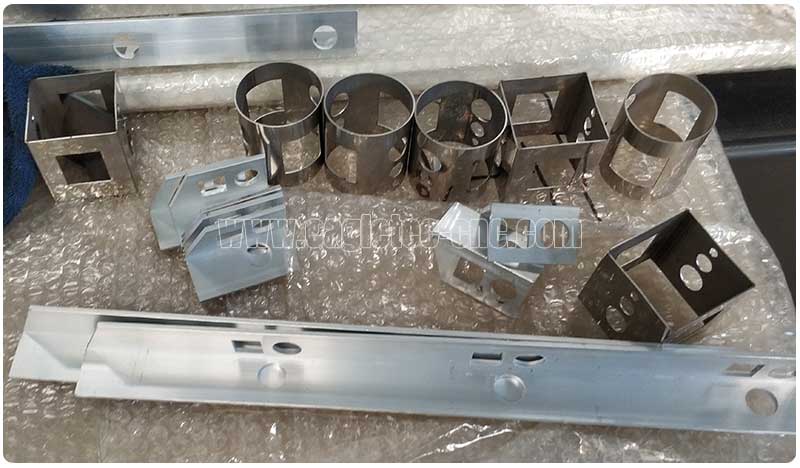

Muestras de tubos cuadrados y redondos de acero inoxidable, de aluminio y en forma de L cortados con láser.jpg

Características de la máquina cortadora láser de tubos de acero y metal

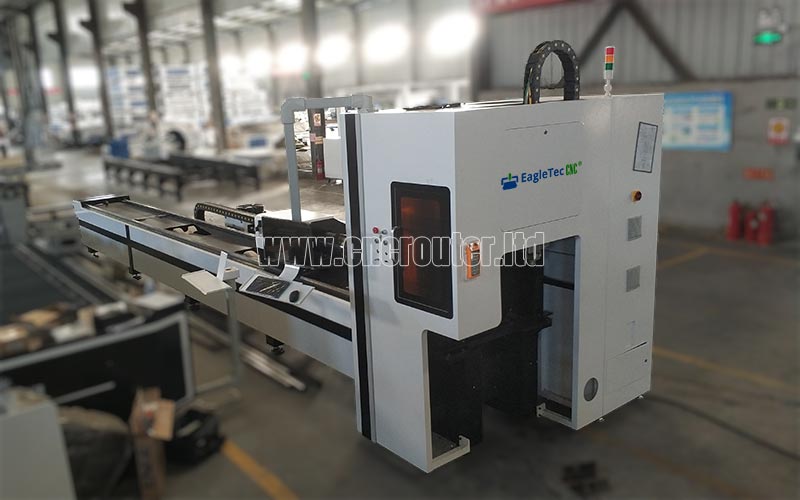

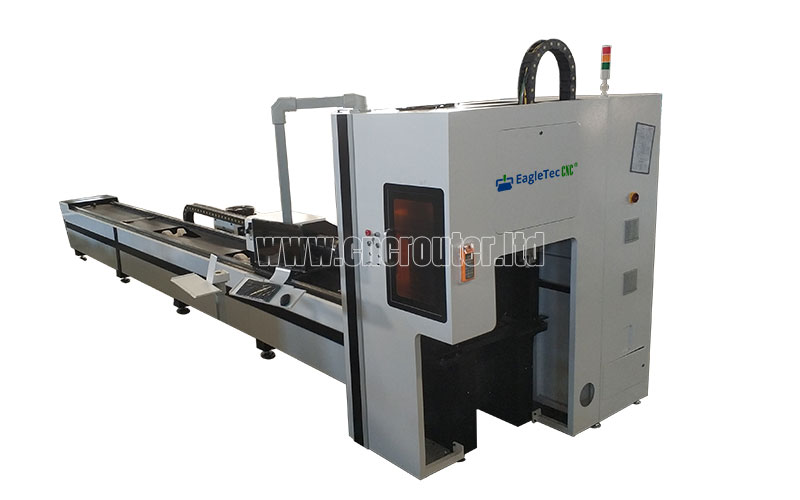

Nueva máquina de corte láser para tubos lista para entrega.jpg

• Teniendo en cuenta la seguridad del operador, se equipa un gran escudo de protección alrededor del área de trabajo del cabezal de corte láser de fibra.

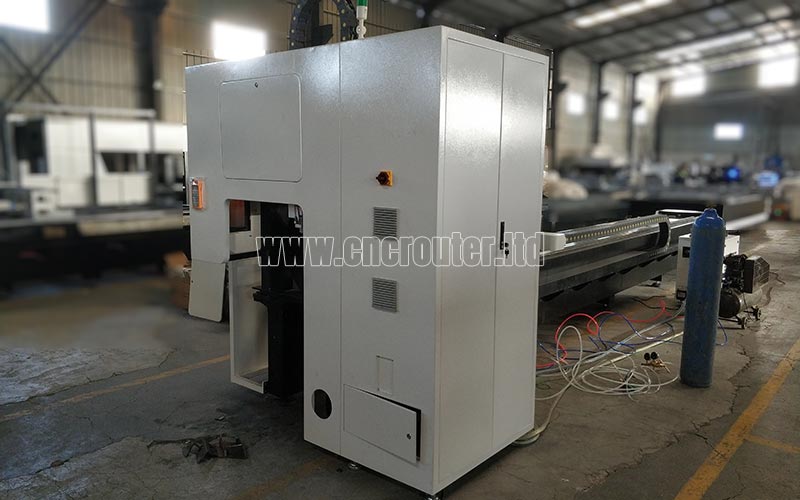

Cortadora de tubos láser CNC con un escudo protector alrededor de su cabezal láser de fibra.jpg

• El cabezal láser de fibra Ray Tools viene con el paquete estándar de la máquina de corte láser de tubos/caños de metal CNC.

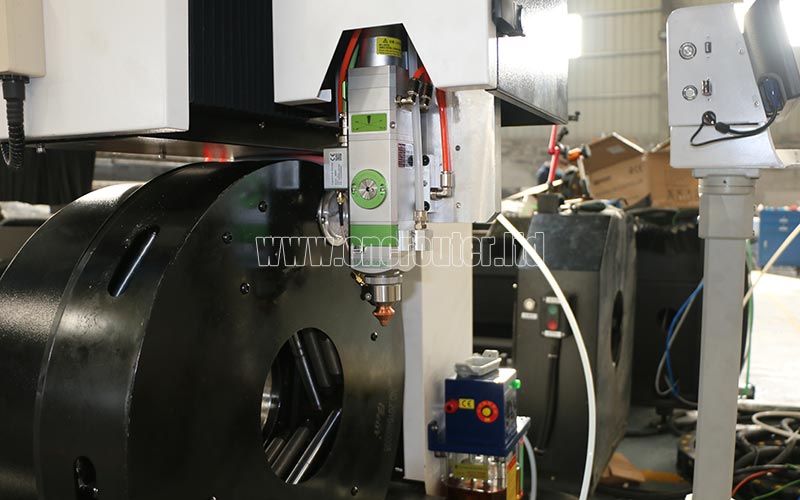

Cabezal láser de fibra de herramientas de rayos en la máquina de corte láser de fibra de tubo.jpg

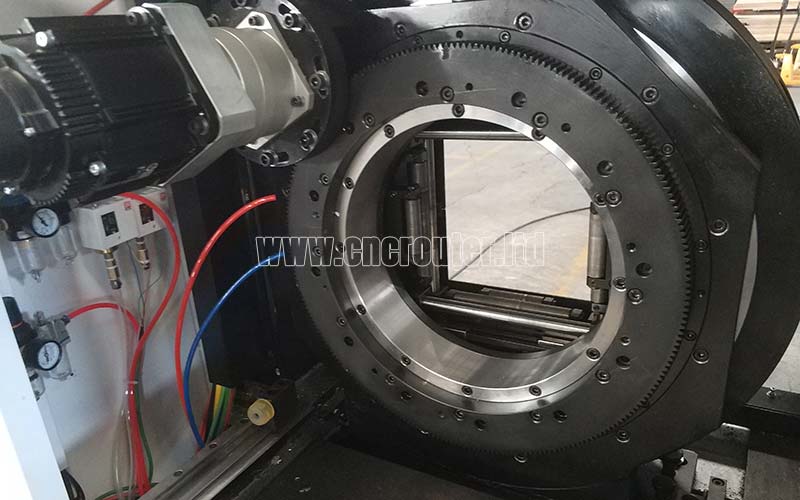

• El láser de tubo de fibra en venta está equipado con un mandril frontal neumático, que tiene la función de centrar automáticamente el tubo.

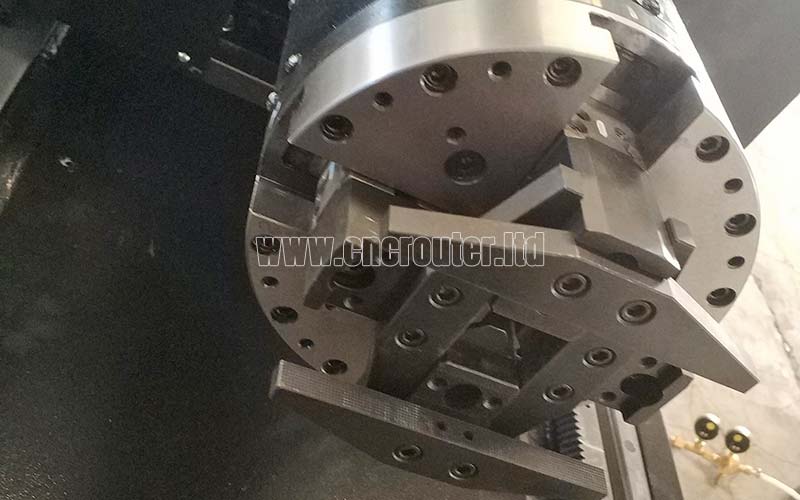

Mandril frontal accionado por aire para máquina de corte por láser de fibra para tuberías.jpg

• Un servomotor de CA Yaskawa de alta potencia alimenta el mandril frontal y el mecanismo de reducción adopta una caja de engranajes planetarios.

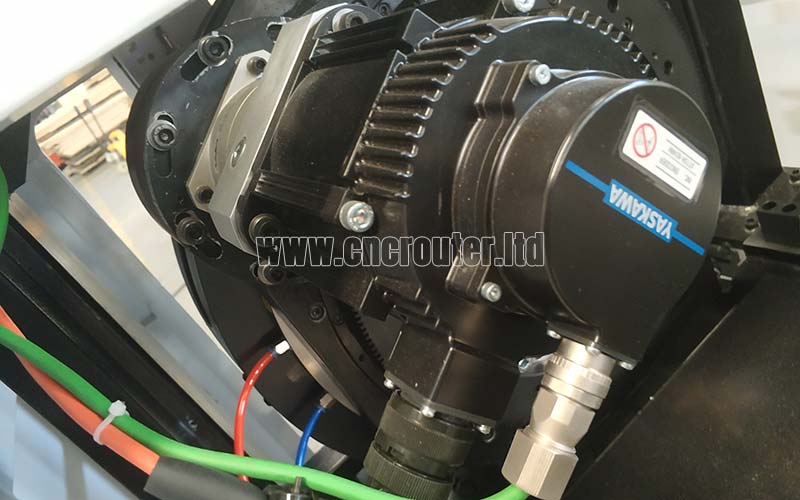

Servomotor de CA Yaskawa con caja de engranajes planetarios combinado con el mandril frontal.jpg

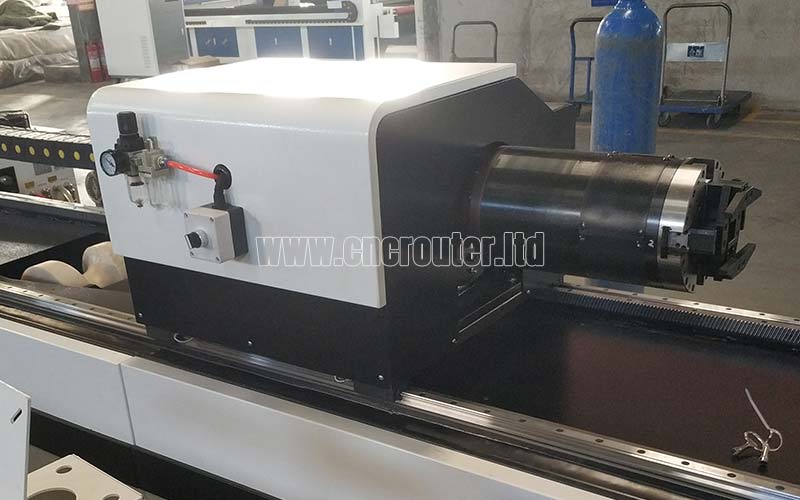

• El mandril trasero también está accionado por aire y alimentado por servomotores de CA; los dispositivos de reducción equipados también son reductores planetarios.

Mandril trasero neumático en el cortador láser de tubos metálicos.jpg

Se instalan dos juegos de servomotores de CA en el conjunto del mandril trasero..jpg

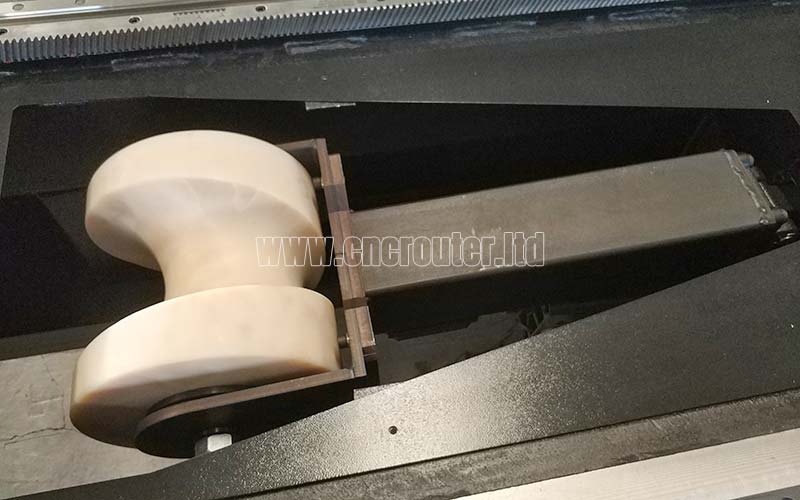

• Varios rodillos neumáticos sirven como dispositivos de carga auxiliares de la cortadora de tubos láser CNC. Pueden levantarse o abatirse según sea necesario.

Rodillo neumático inactivo en la máquina cortadora de tubos de metal con láser.jpg

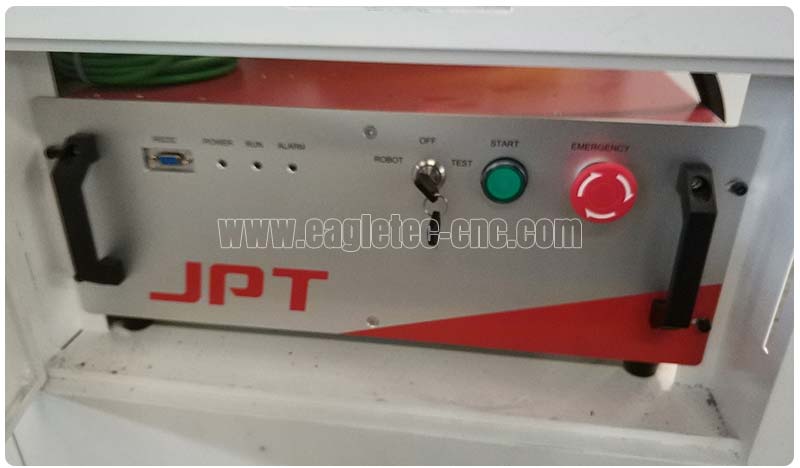

• La fuente láser para la máquina cortadora de tubos por láser CNC es de marca JPT. La potencia es de 2000 vatios.

Fuente láser de fibra JPT en la sala eléctrica de la máquina..jpg

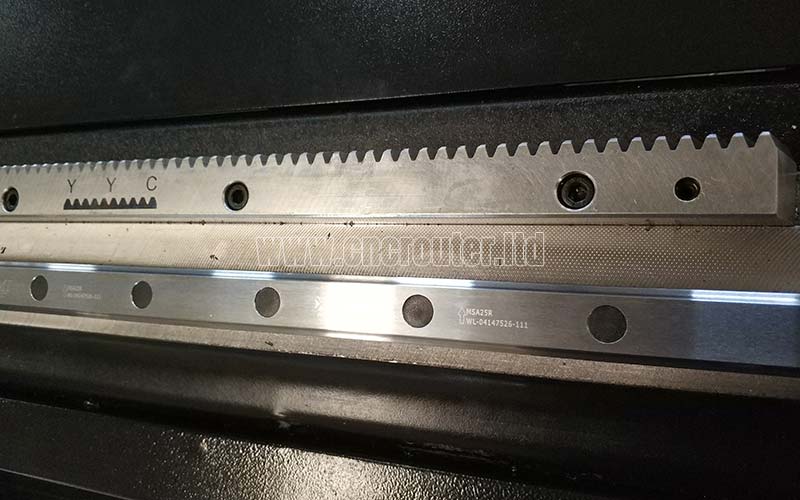

• En cuanto a los bastidores y rieles, ambos son artículos originales de Taiwán: guías lineales PMI y bastidores YYC.

Guía PMI original y bastidor YYC montados en la máquina cortadora de tubos de acero por láser.jpg

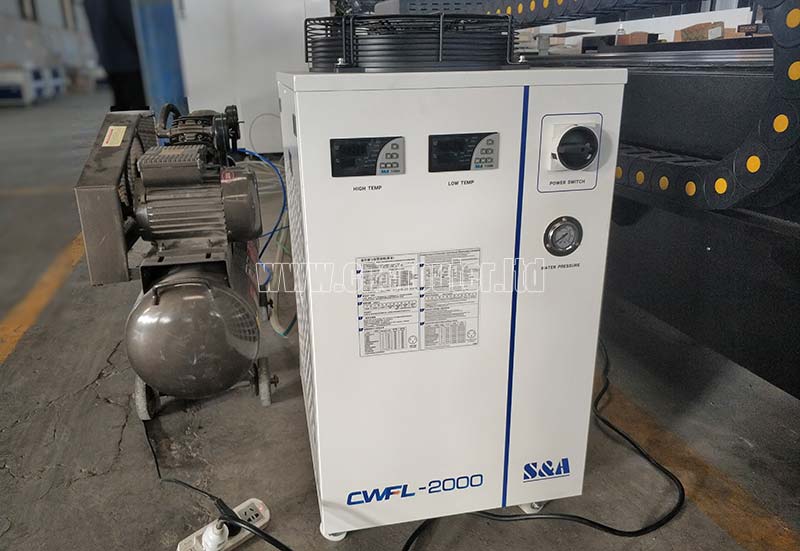

• En función de la potencia de la fuente láser, hemos equipado la máquina cortadora de tubos metálicos por láser con un enfriador S&A CWFL-2000.

Un enfriador S&A CWFL-2000 en el costado de una máquina cortadora de tubos de metal con láser.jpg

Configuración principal de máquinas de corte por láser de tubos de acero inoxidable y tubos de metal a la venta

Cortadora de tubos de metal con láser y compresor de aire en el taller.jpg

• El tamaño máximo de tubo puede pasar por 220 mm x 6000 mm, en sistema imperial: 8,66” x 20’ (diámetro exterior x largo)

• Mandriles delanteros y traseros accionados por aire

• Fuente láser JPT: 2000 vatios

• Enfriador S&A CWFL-2000

• Cabezal de corte láser de fibra Raytools BT220

• Sistema de corte láser de tubos FSCUT3000S, especial para cortadoras de tubos láser

• Servomotores de CA Yaskawa y paquetes con cajas de engranajes planetarios (Nidec o motorreductor)

• Dosificador SMC

• Rieles de guía lineal PMI originales de Taiwán

• Cremalleras y piñones de rectificado YYC originales de Taiwán

• Rodillos neumáticos involucrados


Parámetros técnicos de la máquina de corte por láser de tubos de acero inoxidable y CNC MS a la venta

Modelo de máquinaET-FL0260T
Tipo de máquinaMáquina de corte por láser de tubos
Tamaño de corte del tubo220 mm x 6000 mm de diámetro exterior x largo (en unidades imperiales: 8,66" x 20')
Más opciones en Max OD165 mm, 320 mm, 400 mm (en unidades imperiales: 6,5", 12,5", 15,7")
Tipo de láserLáser de fibra
Fuente de láser de fibraMarca: JPT; 2000W - más opciones disponibles
Cabezal de corte por láserMarca: Raytools - Modelo BT220
Sistema de controlMáquina de corte por láser de tubos FSCUT3000S (Friendess Electronics)
Dispositivo auxiliar de cargaRodillos neumáticos
Ajuste de la potencia de salida10 ~ 100 (%)
Fibra central25 um
Calidad del rayo láser1.3 (M2)
Longitud de onda del láser1080nm
Inestabilidad de la potencia de salida< 3%
Frecuencia de corte50 ~ 50K (Hz)
Modo de enfriamientoRefrigeración por agua
EnfriadorS&A CWFL-2000 para fuente láser de 2 Kw
Motor y conductorServomotor de CA Yaskawa (doble accionamiento en mandriles)
ReductorNidec o Motorreductor
DosificadorSMC
Guía linealGuías lineales HIWIN/PMI originales de Taiwán (vida útil de 8 a 10 años)
TransmisiónCremallera y piñón para rectificado (marca YYC) de Taiwán
Precisión de corte0.3mm
Sistema de lubricaciónLubricación central automática
Software de programaciónCorte de chip
Gas de corteAire comprimido, oxígeno, nitrógeno.
Extensión de gráficos editablesAI, BMP, DST, DWG, DXF, DXP,   LAS, PLT
Velocidad máxima de corte30,000mm/min
Precisión de posicionamiento0.05mm
NA< 0.06
Extractor de humos1.5KW
ConsumiblesBoquilla de corte
Temperatura de funcionamiento10 ~ 40 (℃)
Humedad< 70%
Temperatura de almacenamiento-10 ~ 60 (℃)

Voltaje de trabajo

220-240VAC, 50/60Hz, 1 Phase
Dimensiones del paquete1 x 40GP
Peso bruto3000KGS


Preguntas frecuentes sobre las máquinas cortadoras de tubos de acero por láser CNC a la venta

¿Cómo puede enviarnos este cortador de tubos de acero por láser?

R: Podemos enviar este equipo a todo el mundo por mar. La máquina cortadora de tubos de metal por láser se cargaría en un contenedor de carga seca de 40 pies según su volumen de embalaje. Si pudiera indicarnos su puerto de entrada, estaremos encantados de cotizar el flete marítimo para su referencia.

P: ¿Qué garantía cubre la cortadora de tubos por láser CNC EagleTec?

R: Toda la máquina está cubierta con una garantía limitada de 24 meses desde la fecha de salida. Durante la garantía, disfrutará del reemplazo gratuito de cualquier componente roto, incluidas las fuentes láser.



Si le gusta la máquina de corte por láser de tubo cuadrado que se vende aquí, solicite una propuesta comercial ahora.
