Oxycombustible versus corte por plasma | Todo lo que necesitas saber

Para todos los fabricantes de metales de todo el mundo, el corte de láminas y tubos de metal es un trabajo necesario. Para los talleres de fabricación de metales es necesaria una máquina CNC que pueda cortar metal. Generalmente, tenemos tres tipos de máquinas que pueden realizar este trabajo: oxicorte cnc con oxiacetileno, máquina cortadora de plasma cnc y máquina cortadora por láser de fibra. Una máquina de corte por láser de fibra es necesaria si tiene requisitos extremadamente altos de velocidad y precisión de corte. En términos generales, para la mayoría de los trabajos de corte de metales, una máquina de corte por plasma o oxicorte CNC es suficiente.

¿Cómo debemos elegir entre oxicorte y corte por plasma? ¿Qué diferencias tienen los dos métodos de corte de metales? Este artículo los discutirá en detalle.

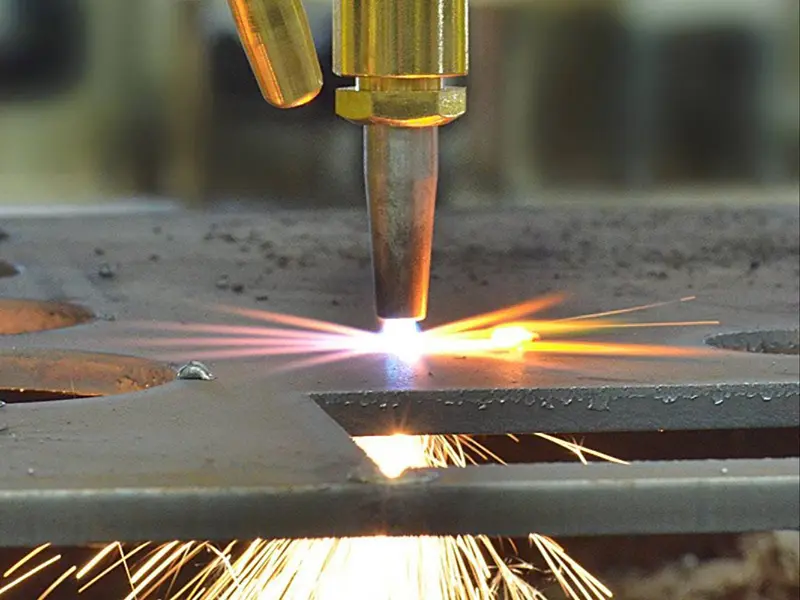

Oxicorte CNC mediante Oxiacetileno, como su nombre lo indica, cortamos metal por llama.

¿Qué es el oxicorte?

El oxicorte se refiere a un método que utiliza un soplete de corte para generar una llama de oxiacetileno, que es lo mismo que un soplete de soldadura. El soplete precalienta la placa de acero a aproximadamente 870 ºC o más. Luego, se rocía oxígeno puro a alta presión desde otro tubo del soplete, lo que provoca una violenta reacción de combustión química entre los elementos de hierro de la placa de acero y el oxígeno. Los elementos de hierro fundido se pulverizan mediante oxígeno a alta presión para formar cortes.

¿Qué es el corte por plasma?

El corte por plasma significa cortar metal con plasma. El arco de alta frecuencia hace que el gas se "descomponga" o lo ionice en partículas atómicas básicas, creando así un "plasma". Luego, el arco salta a la pieza de metal y el gas a alta presión expulsa el plasma del quemador del soplete con una velocidad de salida de 800 a 1000 metros por segundo (aproximadamente Mach 3). De esta forma, la alta energía liberada cuando los distintos gases del plasma combinado vuelven a su estado normal genera una temperatura elevada de 2700°C. Esta temperatura es casi el doble del punto de fusión de una lámina de metal. Como resultado, la pieza de metal se funde rápidamente y el metal fundido es arrastrado por el chorro de aire a alta presión.

Ahora que los dos principios de corte están claros, comparemos las diferencias en el procesamiento de los dos métodos de corte.

¿Cuál es la diferencia entre el corte por plasma y el corte por oxicorte? (Cortador de plasma VS oxiacetileno)

Material de corte y espesor.

El corte con oxiacetileno es adecuado para placas de acero gruesas. Sin embargo, si la placa de acero contiene niveles demasiado altos de elementos de aleación antioxidantes como cromo, níquel y molibdeno o es muy delgada, es necesario el corte por plasma.

Con diferentes gases de trabajo, las máquinas de corte por plasma pueden cortar varios metales que son difíciles de cortar con corte con oxígeno. Especialmente para metales no ferrosos (acero inoxidable, aluminio, cobre, titanio, níquel), el efecto de corte es mejor y la superficie no se vuelve negra. Además, la velocidad de corte por plasma es rápida cuando se cortan láminas de metal más delgadas. Especialmente al cortar placas delgadas de acero al carbono ordinarias, la velocidad puede ser de 5 a 6 veces mayor que la del corte con oxígeno. La superficie de corte es lisa, la deformación térmica es pequeña y casi no hay zona de impacto térmico.

Costo

El costo de compra inicial de una máquina de corte por plasma CNC será mayor que el del corte con oxiacetileno.

Pero el corte con oxiacetileno es un ejemplo de barato de comprar pero caro de usar. El coste de los consumibles para las dos máquinas es similar. En comparación con el corte por plasma, que sólo necesita electricidad para funcionar, el corte con oxiacetileno tiene un coste mayor porque necesita un suministro constante de combustible.

El principal costo del corte por plasma es el costo de los electrodos y boquillas consumibles. El costo del corte con oxiacetileno es principalmente el costo del oxígeno y el acetileno. Ahora, los dos costos de corte se calculan de la siguiente manera:

Costo de corte por oxicorte cnc

Costo de cortar una placa de acero con un espesor de 18 mm y una longitud de 1 metro con oxígeno:

Por tanto, el coste del consumo de oxígeno para cortar un metro de placa de acero es:

3,65÷60÷0,52=0,12 (m³)

0,12 x 4,75 = 0,57 (RMB)

Costo de cortar una placa de acero con un espesor de 18 mm y una longitud de 1 metro con acetileno:

0,73÷60÷0,52=0,024 (m³)

14x0,024 = 0,34(RMB)

Entonces el costo total es 0,57+0,34=0,91(RMB)

Costo de corte por plasma cnc.

Usando el MAX200 de American Hypertherm Company como ejemplo, calculemos el costo de cortar una placa de acero de 1 m de largo y 18 mm de espesor con una máquina de plasma CNC.

Una fuente de alimentación de 200 A con una potencia de aproximadamente 30 kW consume 30 kilovatios hora de electricidad por hora. La tarifa de electricidad industrial es de 0,8 RMB por hora, por lo que la tarifa de electricidad es de 24 RMB. La boquilla de corte de electrodos original cuesta 100 yuanes por juego y la vida útil de cada juego es de 5 horas. Se consumen 0,2 juegos de puntas de corte de electrodos por hora. Por lo tanto, el costo de pérdida del electrodo y la boquilla de corte es de 20 RMB por hora.

El coste total por minuto para cortar un metro de placa de acero con plasma es:

(24+20) ÷60÷1.5=0.49 (RMB)

A través de la comparación anterior, podemos ver que en el uso real, el plasma tiene una velocidad de corte más rápida, que es el doble que la del oxiacetileno, y un costo menor.

Producción de residuos

Dado que el oxígeno reacciona con el metal para producir óxido de hierro, cortar metal con oxiacetileno producirá una gran cantidad de escoria. Esto requerirá una limpieza exhaustiva antes de continuar con el siguiente paso.

El corte por plasma todavía produce hornos, pero no tanto como el corte con oxiacetileno. La cantidad de escoria producida por una cortadora de plasma depende de factores como el diseño de la antorcha y la densidad de energía del arco.

A través de la comparación anterior, creo que debería tener una idea clara de cómo elegir una máquina adecuada para su trabajo de procesamiento de metales.
